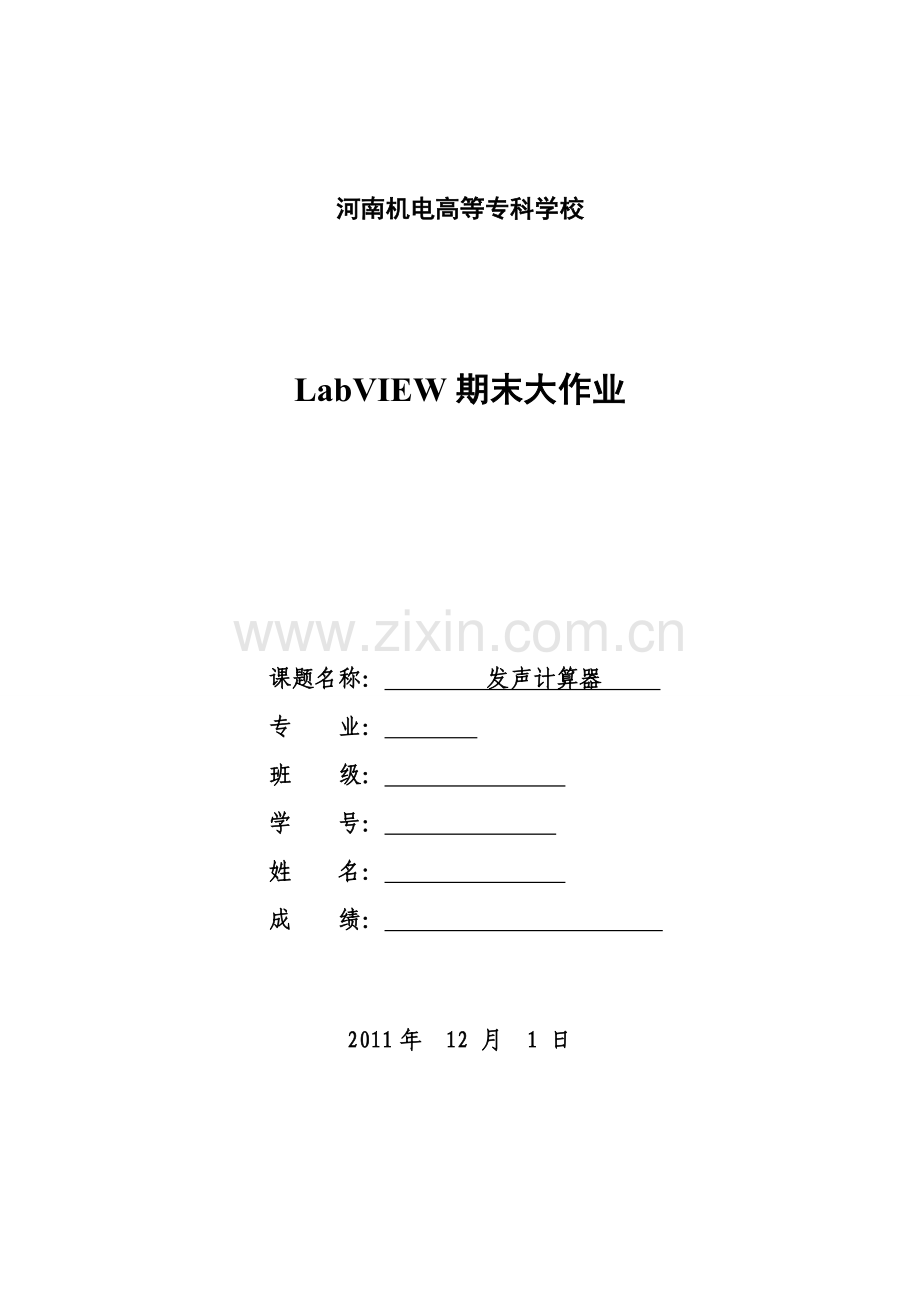

LabVIEW期末大作业

课题名称： 发声计算器
专 业：
班 级：
学 号：
姓 名：
成 绩：

2011年 12 月 1 日

24

发声计算器
一、 设计目的
基于LabVIEW8.5的发声计算器，完成精美界面、简单运算、以及数字键的发声。
二、 编程思想
发声计算器在前期老师布置作业，计算器前面板基础上改进而来，并加上了独特的发声功能（目前只能发出数字键声音）。
三、 前面板和程序框图
运行程序之前的前面板如图1，运行程序以后的前面板如图2。

图1

程序框图如图2。

图2
四、 编程指南
分为两部分：
A. 前面板
做的过程中，总结了遇到的很多问题就一一回答出来
1首先在网上下载一个计算器照片

2我第一步是先放布尔型的按键遇到的问题有
五、 在按键上输入点并且居中直接输入的点是这样的
答：在搜狗输入法里直接打上“点”就会出现

六、 怎么输入→和根号，等特殊字符
答：平方根号在百度搜索找到复制即可

箭头在搜狗输入法上输入箭头

七、 这个怎么实现
八、 按键上有图案怎么实现
九、 还有按键的颜色怎么才能最接近
答：网上有拾色器，这样有可能让颜色尽可能接近，但是图片颜色是在光照等状态下产生的，很难逼真，也可以截图直接用这个图片当做按钮。
十、 怎么数字显示成7段LED字样
十一、 怎么数值左边显示E等特殊字符
十二、 怎么让布尔按键成圆形等特殊形状
答：如果直接说是改变布尔按键形状，网上很少人知道，应该说是用图片来当布尔按键形状，这样就会有很多东西：LabVIEW如何制作图片按钮
这是我在百度文库里找到的东西
先用PS一个椭圆图像，然后打开labVIEW，在前面板放置一布尔按键，右击 高级>自定义>右击>来自剪切板
如果图片本身没有在剪贴板里 可以先 编辑>导入图片至剪贴板 然后在做上边操作
这里边有所要注意的：用PS做的图片必须保存为PNG格式，只有这种格式的透明才会在LabVIEW上显示出来，保存其他格式，图片永远都是方形的；
PNG图片，网上有专门的网站可以在上边搜索例如
具体方法可以参考上边百度文库
十三、 能不能让布尔按键成为金属颜色 或者说有没有像PS里边的拾色器 直接拾色
怎么任意角度旋转
答：尽管有拾色器也不能很完美，金属按钮需要借助专业的平面设计软件如PS；
十四、 截图能不能斜着截图（题外话）
答：不可以 不过可以全部截图下来在PS处理
十五、 末行的字符都是图片吗能不能直接写到上边
答：可以直接写的。
十六、 簇怎么修饰
我做出来的暂时结果

B. 程序面板

具体的设计如图：
Change为假时：

Change为真时，表示数据的第二次输入，具体设计如下：

至此，数字1~9的键入完成。
3、“0”的输入
由于存在多零的问题，多零开头时，删除多于零所以“0”的输入应区别于1~9的输入。
输入“0”，涉及到多零和数据输入，应设置和状态。
当change为真时，表示是第二次输入数据，与1~9的输入类似，另外考虑到多零的处理。具体设计如下：

当change为假时，表示数据的第一次输入，与第二次输入的第一帧类似，具体设计如下：

4、小数点的键入
小数点的键入也相当于数据的录入，需要设置change3的状态
另外需考虑到：一个数中不允许存在2个或者2个以上的小数点。
同上，根据change个数改变判断当前输入的小数点是第一输入还是第二输入。
Change为假：

Change为真：

5、等号的键入
当num1和num3都键入值，且有确定的运算关系后，按下等号键，显示出结果。
由于结果可能存在多零显现，所以需设置状态。
由于开方、取反、取倒操作不涉及到等于键，故只需设计+、-、* 、/四个键。
具体设计如下：

6、四则运算的连续实现
具体的实现过程和上一步类似，但是应加入，保证计算的连续性

7、C键清零作用
C键的作用是：当按下此键后，程序初始化

8、CE退出键
CE键的作用是，当按下此键后，程序结束循环，并将0显示在前面板上。

9、开方键

当change2真时，进行数据处理。

发声部分：

十七、 作业总结
学好LabVIEW困难重重，入门好入，但要自己独立作出一个东西却是不那么容易，要有一定的耐力，通过这学期的努力，确实学习了不少东西，还曾想把它当成饭碗，但周围并没有特别喜欢这个的能一块儿，这就让我丧失了很大的动力，另外也在网上跟人交流了，如果毕业以后有机会还会再次拿起来的。
