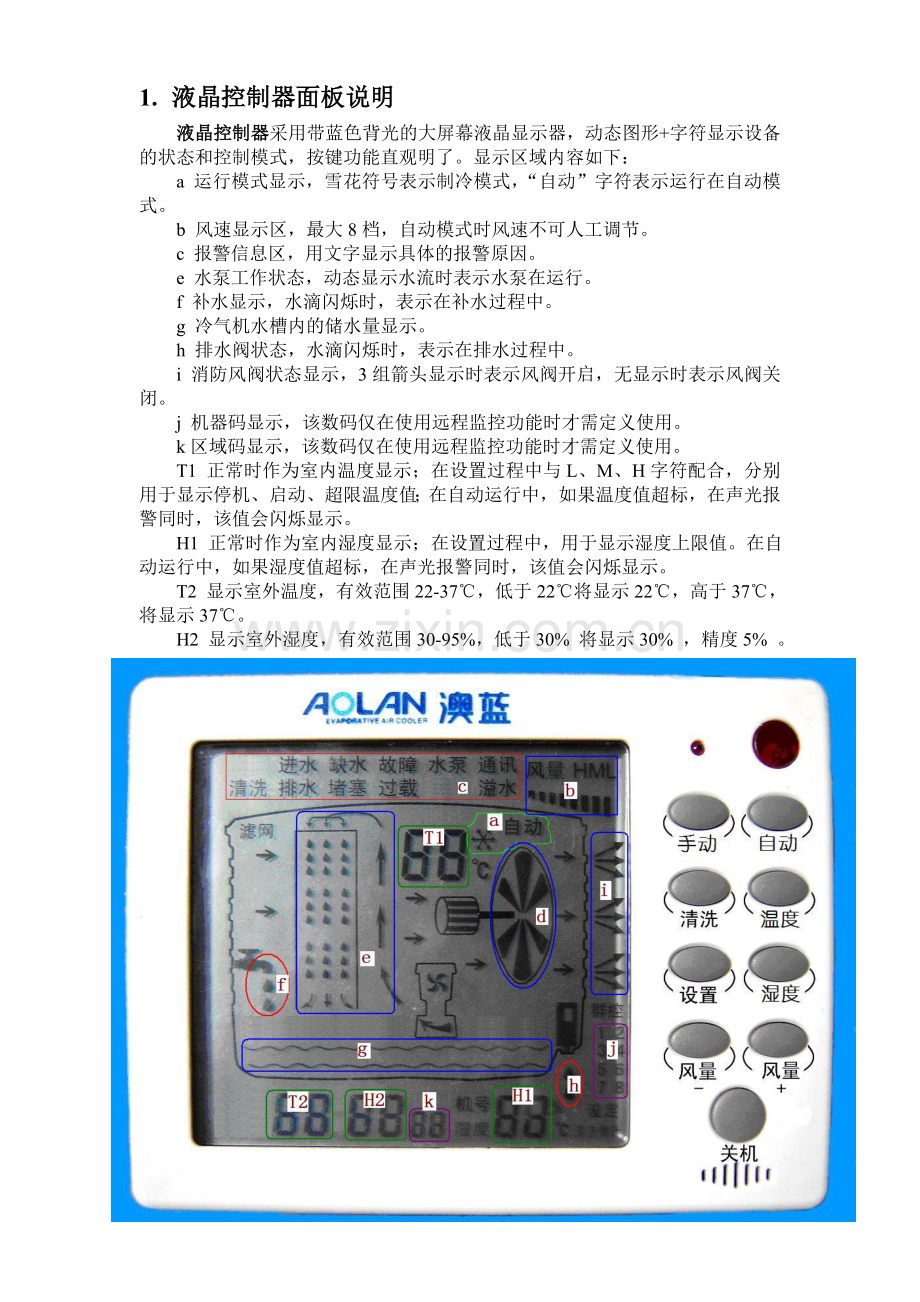

1. 液晶控制器面板说明
液晶控制器采用带蓝色背光的大屏幕液晶显示器，动态图形+字符显示设备的状态和控制模式，按键功能直观明了。显示区域内容如下：
a 运行模式显示，雪花符号表示制冷模式，“自动”字符表示运行在自动模式。
b 风速显示区，最大8档，自动模式时风速不可人工调节。
c 报警信息区，用文字显示具体的报警原因。
e 水泵工作状态，动态显示水流时表示水泵在运行。
f 补水显示，水滴闪烁时，表示在补水过程中。
g 冷气机水槽内的储水量显示。
h 排水阀状态，水滴闪烁时，表示在排水过程中。
i 消防风阀状态显示，3组箭头显示时表示风阀开启，无显示时表示风阀关闭。
j 机器码显示，该数码仅在使用远程监控功能时才需定义使用。
k区域码显示，该数码仅在使用远程监控功能时才需定义使用。
T1 正常时作为室内温度显示；在设置过程中与L、M、H字符配合，分别用于显示停机、启动、超限温度值；在自动运行中，如果温度值超标，在声光报警同时，该值会闪烁显示。
H1 正常时作为室内湿度显示；在设置过程中，用于显示湿度上限值。在自动运行中，如果湿度值超标，在声光报警同时，该值会闪烁显示。
T2 显示室外温度，有效范围22-37℃，低于22℃将显示22℃，高于37℃，将显示37℃。
H2 显示室外湿度，有效范围30-95%，低于30% 将显示30% ，精度5% 。

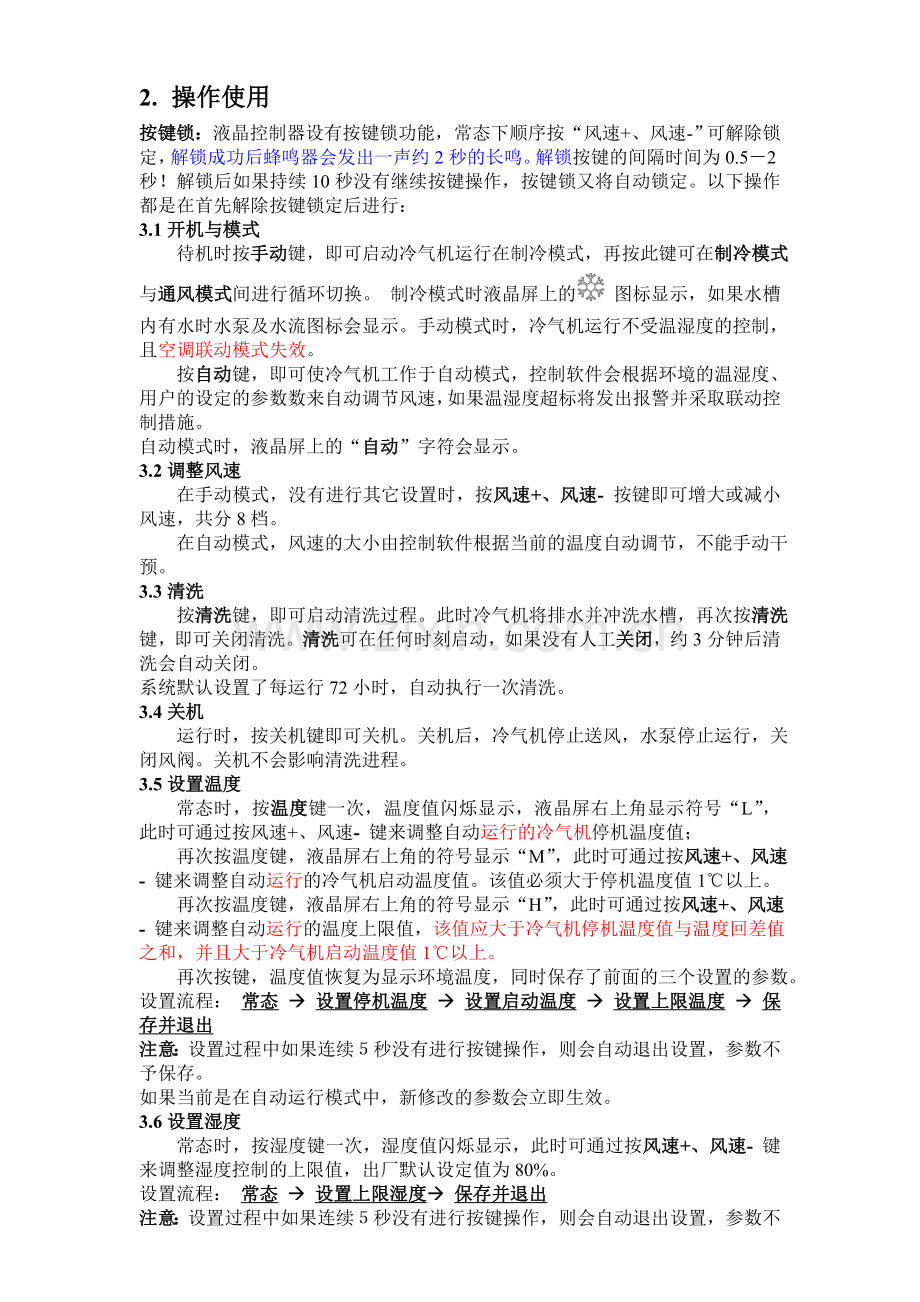

2. 操作使用
按键锁：液晶控制器设有按键锁功能，常态下顺序按“风速+、风速-”可解除锁定，解锁成功后蜂鸣器会发出一声约2秒的长鸣。解锁按键的间隔时间为0.5－2秒！解锁后如果持续10秒没有继续按键操作，按键锁又将自动锁定。以下操作都是在首先解除按键锁定后进行：
3.1开机与模式
待机时按手动键，即可启动冷气机运行在制冷模式，再按此键可在制冷模式与通风模式间进行循环切换。 制冷模式时液晶屏上的 图标显示，如果水槽内有水时水泵及水流图标会显示。手动模式时，冷气机运行不受温湿度的控制，且空调联动模式失效。
按自动键，即可使冷气机工作于自动模式，控制软件会根据环境的温湿度、用户的设定的参数数来自动调节风速，如果温湿度超标将发出报警并采取联动控制措施。
自动模式时，液晶屏上的“自动”字符会显示。
3.2调整风速
在手动模式，没有进行其它设置时，按风速+、风速- 按键即可增大或减小风速，共分8档。
在自动模式，风速的大小由控制软件根据当前的温度自动调节，不能手动干预。
3.3清洗
按清洗键，即可启动清洗过程。此时冷气机将排水并冲洗水槽，再次按清洗键，即可关闭清洗。清洗可在任何时刻启动，如果没有人工关闭，约3分钟后清洗会自动关闭。
系统默认设置了每运行72小时，自动执行一次清洗。
3.4关机
运行时，按关机键即可关机。关机后，冷气机停止送风，水泵停止运行，关闭风阀。关机不会影响清洗进程。
3.5设置温度
常态时，按温度键一次，温度值闪烁显示，液晶屏右上角显示符号“L”，此时可通过按风速+、风速- 键来调整自动运行的冷气机停机温度值；
再次按温度键，液晶屏右上角的符号显示“M”，此时可通过按风速+、风速- 键来调整自动运行的冷气机启动温度值。该值必须大于停机温度值1℃以上。
再次按温度键，液晶屏右上角的符号显示“H”，此时可通过按风速+、风速- 键来调整自动运行的温度上限值，该值应大于冷气机停机温度值与温度回差值之和，并且大于冷气机启动温度值1℃以上。
再次按键，温度值恢复为显示环境温度，同时保存了前面的三个设置的参数。
设置流程： 常态 à 设置停机温度 à 设置启动温度 à 设置上限温度 à 保存并退出
注意：设置过程中如果连续５秒没有进行按键操作，则会自动退出设置，参数不予保存。
如果当前是在自动运行模式中，新修改的参数会立即生效。
3.6设置湿度
常态时，按湿度键一次，湿度值闪烁显示，此时可通过按风速+、风速- 键来调整湿度控制的上限值，出厂默认设定值为80%。
设置流程： 常态 à 设置上限湿度à 保存并退出
注意：设置过程中如果连续５秒没有进行按键操作，则会自动退出设置，参数不予保存。
如果当前是在自动运行模式中，新修改的参数会立即生效。

3.7设置自动温控参数
常态时，按设置键一次，“设定”字符显示，液晶下中部的代码显示“01”，原湿度数值显示变为闪烁显示的参数值，此时可通过按风速+、风速- 键来调整温度超限后恢复的回差值。可调范围在1~6℃间，此值应小于设置的冷气机运行上限温度值与冷气机启动温度值的差值，出厂黑认设置为3℃。
再次按设置键，液晶下中部的代码显示“02”，此时可通过按风速+、风速- 键来调整湿度超限后恢复的回差值。可调范围在10~30%间,出厂默认设置为30%。
再次按设置键，液晶下中部的代码显示“03”，此时可通过按风速+、风速- 键来调整是否启用联动停机功能。参数=1时为启用，=0时为禁止。当参数设置=1时，如果发生温湿度超标，冷气机停止运行，精密空调启动；当此参数设置=0时，如果发生温湿度超标，控制器仅提供声光报警，不会停止冷气机运行，但会启动精密空调联动，出厂默认设置参数为1。
再次按设置键，液晶下中部的代码显示“04”，此时可通过按风速+、风速- 键来调整本机区段码，本机区段码是在采用远程监控系统软件时，对每个机房系统分配的一个编号，可设置范围为1-99。
再次按设置键，液晶下中部的代码显示“05”，此时可通过按风速+、风速- 键来调整本机地址码，本机地址码是在采用远程监控系统软件时，对同一个机房内的冷气机分配的编号，可设置范围为1-15，采用同一个区段码的多台冷气机不允许有相同的地址码。
再次按设置键，以上设置的五个参数，将会被保存。
设置流程（按设置键）：
常态 à 1、设置超限温度回差 à 2、设置超限湿度回差 à 3、设置启用/禁用联动 à 4、设置区段码à 5 、设置地址码à 6、保存并退出
注：按设置键后，如果5秒内没有按键，则会自动退出设置过程，并且不保存参数。
3. 联动
液晶控制器的联动控制接口，是一组常闭合型干接点开关，启动联动时触点为闭合状态。
多机并用时，同一机房内的多台冷气机的联动开关采用并联，用干接点的方式与空调联动分配盒相连，空调联动分配盒与原精密空调的遥控接口相连。
对于独立工作的冷气机，以下情况下它会闭合（启动空调）：
1． 冷气机断电或控制线断路时；
2． 冷气机室外机被盗时；
3． 自动控制模式下温湿度被确认超标；
4． 自动控制模式下温度超标后恢复到回差值以下，冷气机的启动运行阶段（预冷阶段）；
5． 冷气机被按了“关机”键或紧急关机开关被按下后。
对于多台冷气机联网的系统，启动空调的条件：
1． 任一冷气机断电时；
2． 任一冷气机监测到温度或湿度超过设定的上限值后；
3． 任一冷气机液晶操作器被按了“关机”键或被按了“急停”按钮时；
4． 联动分配盒的手动开关被拨在“精启” （精密空调启动）位置时。
注：以上任一条件都会启动空调。启动空调后，所有冷气机在约1分钟内关闭。但被操作者选择为“手动”模式运行的冷气机不会关机。
冷气机系统联动模式启动空调后“恢复冷气机运行” 条件：
1、所有冷气机测得的室内温度低于（上限温度值-回差温度值），大于冷气机停机温度；
2、室外温湿度满足冷气机开启条件的设定值；
3、所有冷气机测得的室内湿度低于（上限湿度值-回差湿度值）。
4、一个系统内所有冷气机都处于非关机状态。
以上四个条件都要满足时才可恢复冷气机运行。

空调联动盒使用说明：1、开关打在精启位置，绿灯灭，冷气机全部关闭，精密空调独立启动运行；2、开关打在联动的位置，绿灯亮，精密空调与冷气机系统进入联动模式；3、当冷气机系统出故障或紧急状况时，开关打在精启位置即可保证精密空调启动运行。

非特殊情况，机房冷气机系统不允许手动运行和自动运行同时并用；正常使用时，冷气机都要用自动运行。

4. 紧急关机接口
液晶控制器的紧急关机/报警指示接口，使用5类网络线中的3根芯线连接到远端的紧急开关上的NO、NC、COM接点，其中，NO端是开关，NC端是警报灯和蜂鸣器，COM端是公共端。当紧急开关被按下时，冷气机会停止运转并关闭风阀，同时蜂鸣器将一直鸣响、告警灯将一直闪亮直到紧急开关被解除。紧急开关复位时必须用钥匙打开。
多台冷气机的紧急开关接口可并联使用一个紧急开关，但必须注意控制线的极性要一致，仅能将同名端并联。
冷气机有故障时，警报灯和蜂鸣器也会闪亮、鸣响。
5．并机通讯接口
在液晶控制器的左侧的3芯插座，是多机并行通讯接口，多台冷气机并联使用时，使用5类网络线中的3根芯线把每个液晶控制器的同名端并联。
该接口的三个引脚功能定义自上而下依次为：联动开关反馈、公共端、并机联络端。
联动开关反馈、公共端需连接到联动分配盒的精启开关的反馈端。
6．调整自动清洗时间：
利用液晶控制器，可修改冷气机的自动排水间隔时间，有效范围0-72小时，当设置为0时，禁止自动排水功能。
1. 在系统加电同时，按“清洗”键并保持3秒时间，松开按键，进入自动清洗时间设置；
2. 液晶下中部的代码显示“11”，原湿度数值显示变为闪烁显示的参数值；
3. 按“风速+”、“风速-”键改变自动清洗间隔时间，单位是小时，有效范围0-72小时，=0时关闭自动清洗功能，出厂默认为72小时自动清洗；
4. 按“自动”键并保持3秒，新参数被保存并退出设置，如不足3秒退出设置并放弃新参数。
7．预冷时间设置：
1. 在系统加电同时，按“手动”键并保持3秒时间，松开按键，进入预冷时间设置；
2. 液晶下中部的代码显示“10”，原湿度数值显示变为闪烁显示的参数值；
3. 按“风速+”、“风速-”键改变预冷时间，单位是分钟，有效范围0-4分钟，=0时关闭预冷功能，出厂默认为预冷1分钟；
4. 按“自动”键并保持3秒，新参数被保存并退出设置，如不足3秒退出设置并放弃新参数。

8．其它注意事项
机房用和基站用液晶控制器，硬件接口不同，不能互换。
自动控制模式下因有自控周期、异常确认周期、回差温湿度处理等过程，环境温湿度的变化并不会立即执行动作，而是延迟几十秒后才有动作。
