电磁继电器与自动控制知识讲解.ppt

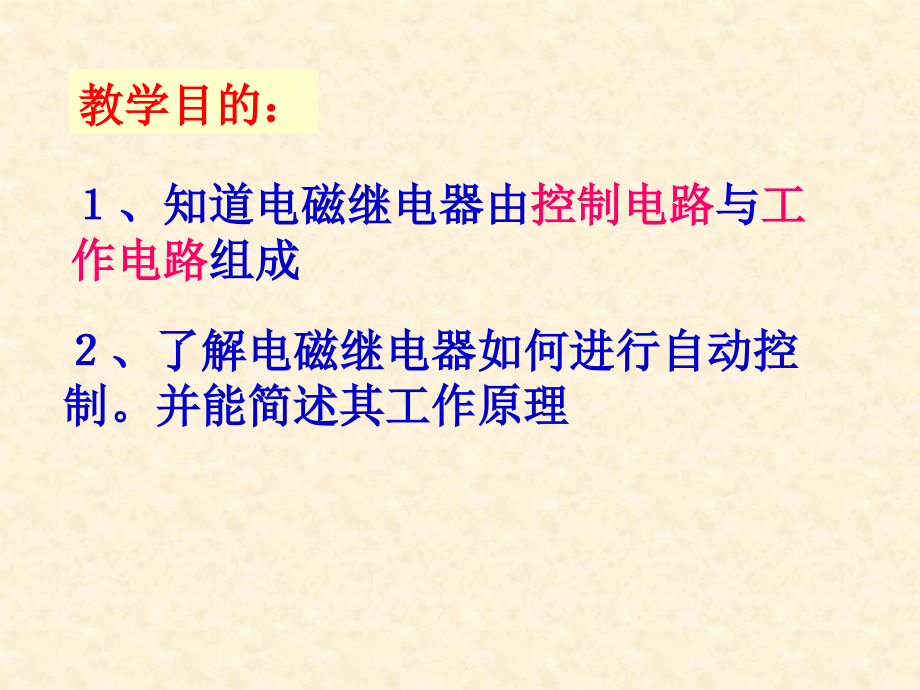

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电磁继电器与自动控制,、知道电磁继电器由,控制电路,与,工作电路,组成,、了解电磁继电器如何进行自动控制。并能简述其工作原理,教学目的：,在生活中我们经常看到一些大型机器在工作，而它们的电流可达几十、上百安，直接来控制或操作是很危险的，,那怎么才能控制这些强大的电流？,二、课题引入,S,电磁铁,衔铁,静触点,返回弹簧,构造,电磁继电器的结构及部件作用,动触点,A,C,B,电磁继电器工作过程演示,闭合开关,K,，低压控制电路接通，电磁继有磁性，吸下衔铁，接通高压工作电路，电动机开始工作，灯泡,L,熄灭.,当断开开关,K,时,，电磁继电器停止工作，灯泡,L,发光.,电磁继电器的控制作用,活动2：学习使用电磁继电器,S,红灯,绿灯,1、连接控制电路,2、连接工作电路,3、简述工作原理,4、电磁继电器起到,开关,的作用,低压电源、开关与电磁铁串联,绿灯、红灯并联,应用：,活动3：安装模拟水位自动报警器,电源,电源,水,试分析其工作过程,简述：水位自动报警器工作原理,阅读J2413演示电磁继电器使用说明书，回答以下问题,1、请在图上的对应位置写上各部件的中文名称,2、在工作原理叙述中，提到了通电产生磁性，吸下衔铁，这是应用了物理学知识,（填序号）A、磁化 B、同名磁极互相排斥 C、异名磁极互相吸引。,3、演示电磁继电器正常工作时，线圈两端的电压为,，该演示电磁继电器,（选填“能”或“不能”）用来控制家庭电路中所接用电器的工作。,课堂小结,电磁继电器的构造,利用电磁继电器可以实现,（1）远距离操纵,（2）自动控制,（3）安全报警,10,.(04北京海淀）某同学利用PTC电阻设计了一个“过热自动报警电路”：将PTC电阻安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过PTC电阻的居里点温度时，由于电阻变化，导致电磁铁磁性减弱，使警铃响。请帮他将图中的电路连接完整。,（PTC：一种新型半导体陶瓷材料，低于某一温度（,居里点温度,），其电阻值随温度升高而减小，高于这个温度时，电阻随温度升高而增大）,指示灯,警铃,如图PTC电阻 指示灯 警铃,PTC电阻,再看一遍原题,作 业,1.请设计一个利用电磁继电器实现自,动控制或报警器的装置，画出它的,原理图，并将其工作原理写下来。,2.课本P,91,第1题及对应”同步练习与检测”的练习题,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
