Flexsim案例分步骤详细介绍幻灯片课件.ppt

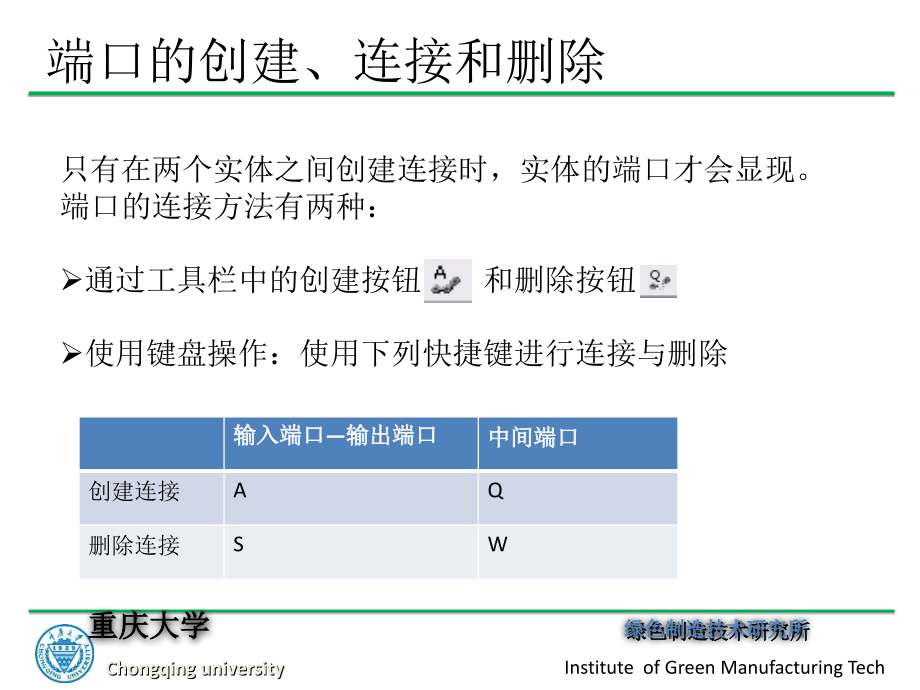

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,Flexsim案例分步骤详细介绍,端口的创建、连接和删除,只有在两个实体之间创建连接时，实体的端口才会显现。,端口的连接方法有两种：,通过工具栏中的创建按钮 和删除按钮,使用键盘操作：使用下列快捷键进行连接与删除,输入端口,输出端口,中间端口,创建连接,A,Q,删除连接,S,W,模型,1,主要内容,：,如何建立一个简单布局,如何连接端口来安排临时实体的路径,如何在实体中输入数据与细节,如何查看每个实体的简单数据统计,模型描述,：在这个模型中，研究三种产品离开一个生产线进行检验的过程。,三种不同类型的临时实体将按照正态分布间隔到达；,临时实体类型在类型,1,、,2,、,3,三个类型之间均匀分布；,当临时实体到达时，他们将进入暂存区并等待检验；,用三个检验台，一个检验台检验类型,1,，另一个检验类型,2,，第三个检验类型,3,；,检验后的临时实体放到输送机上；,在输送机终端送到吸收器，从而退出模型。,模型,1,临时实体,暂存区,检验台,1,检验台,2,检验台,3,输送机,输送机,输送机,吸收器,该模型的流程图如下：,模型,1,模型数据：,发生器达到速率：,normal,（,20,2,）,s,；,暂存区的最大容量：,25,；,检验时间：,exponential,（,0,30,）,s,；,输送机速度：,1m/s,；,临时实体路径：类型,1,到检验台,1,，类型,2,到检验台,2,，类型,3,到检验台,3,。,模型,1,建模步骤：,1,添加实体,模型,1,2,连接端口,模型,1,模型,1,3,指定到达速率,双击发生器，打开其属性窗口,在,发生器,选项卡中，打开到达时间间隔下拉列表，选择统计分布，代码模板窗口和建议窗口弹出,双击建议窗口中的,normal,（,0,1,0,）选项，将蓝色文本修改为,normal,（,20,，,2,，,0,）,模型,1,4,设定临时实体的类型和颜色,：为临时实体指定一个实体类型，使其进入系统的临时实体服从,1,3,之间的均匀分布,选择触发器选项卡,打开离开触发器下拉菜单，选择设定临时实体类型和颜色，弹出代码模板,点击确定按钮，关闭视窗,5,设置暂存区的容量,：,双击暂存区，打开属性视窗,选择,暂存区,选项卡，设置,最大容量,：,25,点击,应用,按钮,模型,1,模型,1,6,设定暂存区的临时实体流,：,在暂存区的属性视窗中，选择,临时实体流,选项卡,在,发送至端口,下拉菜单中选择,指定,点击,确定,，关闭视窗,模型,1,7,为处理器设定加工时间：,双击打开处理器,1,属性视窗,选择处理器选项卡，在加工模块的时间下拉菜单中，选择统计分布，在弹出的代码模板中选择,exponential,（,0,10,1,）,修改参数为,exponential,（,0,30,0,）,模型,1,8,重置与运行模型：,点击工具栏中的,重置按钮,和,运行按钮,运行模型,运行时可以通过工具栏中的,仿真运行,速度条,控制运行速度,9,查看简单统计数据,：,为了观察每个实体的简单统计数据，右击视窗中的空白处，取消“隐藏名称”命令,10,保存该模型,模型,1,模型,2,主要内容：,如何在模型中添加操作员,如何在模型中添加运输机,如何选择一个实体进行数据统计,如何在模型运行中观察实体统计数据,模型,2,模型描述：,将采用一组操作员来为模型中的临时实体的检验流程进行预置操作，检验工作需要两个操作员之一进行预置；,预制完成后就可以进行检验，无需操作员在场；,操作员还必须在预置开始前将临时实体搬运到检验地点；,检验完成后，临时实体转移到输送机，无需操作员协助。,临时实体,暂存区,1,检验台,1,检验台,2,检验台,3,输送机,输送机,输送机,吸收器,该模型的流程图如下：,暂存区,2,运输机搬运,操作员捡取,模型,2,模型,2,模型数据,：,检测器的预置时间：常数值，,10s,；,产品搬运：操作员从暂存区到检测器，叉车从输送机末端的暂存区到吸收器：,输送机暂存区容量：,10.,模型,2,建模步骤：,1,打开模型,1,2,向模型中添加两个操作员和一个分配器,模型,2,3,连接分配器与操作员,暂存区需要一个操作员来捡取临时实体并送至某个检测器。由于使用两个操作员，将采用一个分配起来对请求进行排队，然后选择一个空闲的操作员进行这项工作。如果只有一个操作员，就不需要分配器了，直接将操作员和暂存区连接在一起即可。,连接分配器和暂存区的中间端口：,S,键连接,分配器与操作员标准连接：,A,键连接,模型,2,4,暂存区临时实体流设置使用操作员,双击打开属性视窗,选择,临时实体流,选项卡，选中,使用运输工具,选框，此时将激活,按下列请求运输工具,下拉菜单，它将根据端口号来选择利用那个操作员搬运临时实体,点击,确定,按钮，关闭视窗,模型,2,5,为检测器的预置时间配置操作员,为了使检测其在与知识使用操作员，必须连接每个检测器和分配器的中间端口：,S,键连接,模型,2,6,为检测器设定预置时间,双击打开处理器,1,的属性视窗,点击,处理器,选项卡，在预置模块下选择,预置时使用操作员,进行预置，,预置操作员人数,将变为可用,在预置模块下，在时间列表中选择指定，编辑蓝色文本为：指定：,10,。,模型,2,7,断开传送带与吸收器的连接：,使用,Q,键断开连接,添加传送带暂存区,重新连接传送带与暂存区、暂存区与吸收器,：使用,A,键连接,添加运输机，并连接与传送带暂存区的中间端口,：,S,将连接,模型,2,11,调整传送带暂存区的参数来使用叉车,双击打开属性视窗,选择,临时实体流,选项卡并选中,使用运输工具,复选框，此时将激活,按下列请求运输工具,下拉菜单，它将根据端口号来选择利用运输机搬运临时实体,单击,确定,按钮，退出视窗,模型,2,12,选择实体进行统计,按住,Shift,键，拖动鼠标选择需要统计的实体，使用,Ctrl,键单击一个实体，可实现单个实体的添加与删除，选中的实体的周围将会出现红框,要收集所选实体的统计数据，点击统计实体图形数据打开选中实体，之后选中的实体周围将出现绿色方框。点击统计实体图形数据隐藏绿色指示框可以关闭绿色指示框。,模型,2,13,重置与运行模型：,点击工具栏中的,重置按钮,和,运行按钮,运行模型,运行时可以通过工具栏中的,仿真运行,速度条,控制运行速度,模型,2,14,输出分析：,打开实体的属性视窗后选择统计选项卡，点击图标按钮即可打开实体的统计数据图标，据此可以查看模型中是否存在瓶颈。以暂存区为例：,模型,2,14,输出分析,模型,2,的可视化,可视化的主要内容,添加,3D,曲线图显示暂存区的当前数量,添加,3D,直方图显示暂存区的等待时间,添加,3D,饼状图显示暂每个操作员的状态,添加,3D,可视化文本显示传送带暂存区的平均等待时间,模型,2,的可视化,要实现可视化的实体必须要打开统计收集,1,添加记录器显示暂存区的当前容量,1.1,添加记录器,模型,2,的可视化,1,添加记录器显示暂存区的当前容量,1.2,设置记录其参数,拖动记录器到工作区,打开属性视窗，从,记录器,选项卡中，选择,数据类型,下拉菜单中的“标准数据”,在,实体名称列表中,选择“暂存区”，在,捕捉数据,中选择“容量”,在,标准标题,中，将图表命名为“暂存区当前容量”,点击,应用,，先不要关闭 属性视窗,模型,2,的可视化,1,添加记录器显示暂存区的当前容量,1.3,调整图表的视图属性,默认情况下，图形是平放在模型地板上的。可以将图形旋转,90,度直立起来视觉效果更好,在常规选项卡中，改变,Z,轴为,7.8,，,RX,为,90.,点击确定，关闭属性窗口。,模型,2,的可视化,1,添加记录器显示暂存区的当前容量,1.4,重置与运行模型：,点击工具栏中的,重置按钮,和,运行按钮,运行模型,运行时可以通过工具栏中的,仿真运行,速度条,控制运行速度,模型,2,的可视化,2,添加记录器显示暂存区停留时间的直方图,按照相同的步骤在模型中添加一个新的记录器在容量图的右侧。唯一的区别是，在记录器选项卡中的“捕捉数据”中选择“停留时间”而非“容量”，图表命名为“暂存区停留时间”,模型,2,的可视化,2,添加记录器显示暂存区停留时间的直方图,模型的重置与运行模型：,点击工具栏中的,重置按钮,和,运行按钮,运行模型,运行时可以通过工具栏中的,仿真运行,速度条,控制运行速度,模型,2,的可视化,3,为每个操作员的添加状态并图,按照相同的步骤在模型中添加一个新的记录器。唯一的区别是，在记录器选项卡中的“捕捉数据”中选择“状态”而非“容量”，图表命名为“操作员,X,”,饼状图放置在视图地板上即可，不必旋转角度,在常规选项卡中将,SX,和,SY,均设置为,5,模型,2,的可视化,3,为每个操作员的添加状态并图,重置与运行模型,点击工具栏中的,重置按钮,和,运行按钮,运行模型,运行时可以通过工具栏中的,仿真运行,速度条,控制运行速度,模型,2,的可视化,4,添加,3D,文本,将可视化文本拖入工作区,模型,2,的可视化,4,添加,3D,文本,4.1,设置显示属性参数,打开属性视窗，在,显示,选项卡中，选择,可视化显示,下拉菜单中的“文本”,在,文本显示,列表中，选择,显示实体统计,，弹出代码模板窗口。,模型,2,的可视化,4,添加,3D,文本,在弹出代码模板窗口中，蒋蓝色文本修改为：,Text,：“,Average Conveyor Queue Staytime:,”,Object:centerobject(current,1),Stat:AvgStaytime,注意：,centerobject(current,1),的意思是显示连接到可视化工具的第一个中间端口的实体的平均等待时间，这意味着必须在传送带暂存区和可视化工具之间建立一个中间端口连接,模型,2,的可视化,4,添加,3D,文本,4.2,将文本与传送带暂存区的中间端口连接：,S,键连接,4.3,整文本的大小与厚度,打开可视化工具属性视窗，在选项卡上，改变文本尺寸为,0.5,，厚度为,0.1,点击常规选项卡，改变颜色为黑色，,将,RX,调整为,90,点击确定关闭视窗,模型,2,的可视化,4,添加,3D,文本,调整后的最终效果,模型,2,的可视化,4,添加,3D,文本,重置与运行模型,点击工具栏中的,重置按钮,和,运行按钮,运行模型,模型,3,主要内容：,如何定义使用全局表,如何为一个运输机设定行进路径网络,如何在一个网络创建样条线,如何建立一个定制的输出报告,如何执行模型的多次运行,模型,3,模型描述：,用三个货架代替吸收器，用来存储临时实体，改变运输机,1,和,3,的物理布局，使它们的末端弯曲以接近暂存区；,采用一个全局表作为参考，所有实体类型,1,的临时实体都送到货架,2,，所有实体类型,2,的临时实体都送到货架,3,，所有实体类型,3,的临时实体都送到货架,1,；,采用网络节点实体，为叉车建立一个路径网络，当他从床送到暂存区往货架运送临时实体时使用此路径网络；,使用试验器来设定多次运行仿真来显示统计差异，并计算关键绩效指标的置信区间。,模型,3,临时实体,暂存区,1,检验台,1,检验台,2,检验台,3,输送机,输送机,输送机,该模型的流程图如下：,暂存区,2,运输机搬运,操作员捡取,货架,2,货架,1,货架,3,模型,3,样条线节点：,Flexsim,的一种实体,用于提供网络路径，可方便的,转弯、上升和下降,网络节点的连接：,A,键连接,右击节点，设置弯曲参数,模型,3,建模步骤：,装在模型,2,重新配置模型,2,中传送带,1,和,2,的布局,双击打开传送带,1,的属性视窗,b),点击布局选项卡，点击添加弧度在末尾添加弯曲,c),编辑角度和半径参数，使传送带向暂存区弯曲,d),对传送带,3,重复以上操作,模型,3,货架的创建与链接,：,A,键连接,模型,3,建立全局表,：,点击,工具,主菜单，将鼠标放置在,全局表,上，然后点击,添加,；,将名称改为,Rout,；,将行数设置为,3,，列数设置为,1,；,将行命名为,Item1,、,Item2,和,Item,3,，,然后填入相应的,临时实体将要被,送往的端口号；,点击确定关闭表。,模型,3,调整传送带暂存区送往端口选项：,双击暂存区，打开属性视窗,在,临时实体流,选项卡中，在,发送至端口,下拉菜单中选择,通过全局表查询,，弹出代码模板窗口；,将蓝色字体编辑为：,表格：“,Rout,”,行：,getitemtpe,（,item,）,列：,1,模型,3,为叉车开发一条路径,：,添加网络节点,网络节点之间的连接：,A,键连接,将网络节点与相应的实体连接起来：,A,键连接,将叉车连接到节点网络中：,A,键连接,模型,3,重置与运行模型,点击工具栏中的,重置按钮,和,运行按钮,运行模型,模型,3,关于叉车偏移的说明,：,模型运行时，可以注意到，在捡取和放下临时实体时，叉车会离开网络网络节点，这是由于选择了叉车参数中的“,装载时采用行进偏移,”选项的结果；,若要叉车整个运行过程中都严格在设置的网络中行进时，只需要在,减速,的下拉菜单中选择“,捡取,/,放置实体时不偏移,”即可,模型,3,使用报告查看输出结果,在主菜单中，选择,统计,/,报告与统计,，弹出报告与统计对话框；,在,汇总报告,选项卡中，点击,生成报告,按钮，就可生成一个最基本的报告；,在,状态报告,选项卡中，点击,生成报告,按钮，就可生成状态报告；,若要向报告中添加,/,删除其他的属性也可在此界面添加,/,删除。,模型,3,使用实验控制器多次运行仿真实验,在主菜单中，选择,统计,/,实验控制器，,弹出仿真实验控制窗口；,可以设置单个模型的运行次数,通过声明多个实验变量，设定每个场景下想要运行的各个变量的取值来模拟多场景运行。,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
