电气运行倒闸操作培训课件演示教学.ppt

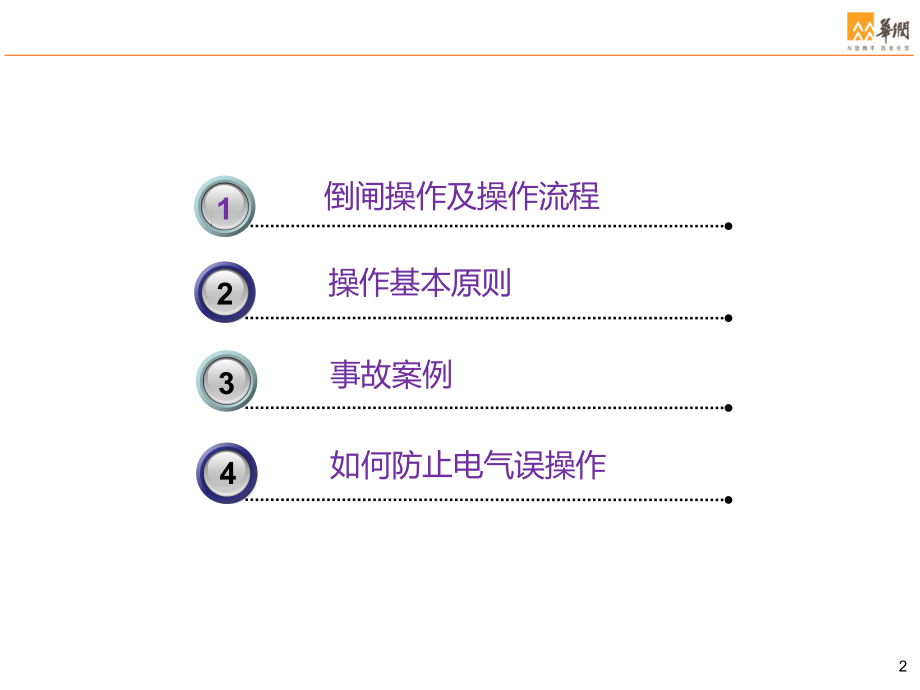

China Resources,（,Luoyang,）,Thermal,Power Co.,Ltd,洛阳华润热电,有限公司,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,All Rights Reserved.,版权所有,*,电气运行倒闸操作培训课件,2,事故案例,4,操作基本原则,3,3,倒闸操作及操作流程,3,1,如何防止电气误操作,2,1,、,倒闸操作的定义,发电厂和变电所的电气设备，常需进行检修、试验，有时还会遇到事故处理，故需改变设备的运行状态和改变系统的运行方式。电气设备分为,运行,、,备用,（冷备用及热备用）、,检修,三种状态。,将设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操作叫倒闸操作。,倒闸操作的定义：,通过操作隔离开关、断路器以及挂、拆接地线将电气设备从一种状态转换为另一种状态或使系统改变了运行方式。这种操作就叫倒闸操作。,第一章 倒闸操作及操作流程,2,、,倒闸操作的内容,倒闸操作有一次设备的操作，也有二次设备的操作：,1,）拉开或合上某些断路器,(,简称开关,),和隔离开关,(,简称刀闸,),；,2,）拉开或合上接地刀闸,(,拆除或挂上接地线,),；,3,）拉开或装上某些控制回路合闸回路电压互感器回路的熔断器,(,又称保险,),；,4,）停用或加用某些继电保护和自动装置及改变整定值；,5,）改变变压器或消弧线圈的分接头。,第一章 倒闸操作及操作流程,3,、我司的主要电气倒闸操作,1,）单一设备停送电（,400V,、,6KV,电机、,PT,及,UPS,等）；,2,）,400V,的,MCC,、,PC,段的停送电；,3,）,6KV,厂用段的停送电；,4,）发电机组的解恢备；,5,）,110KV,线路的停送电；,6,）验电、安装或拆除接地线等。,第一章 倒闸操作及操作流程,4,、操作流程,倒闸操作,必须,执行操作票制和工作监护制：,1,）接受调度或值长的操作指令；,2,）填写倒闸操作票；,3,）审核操作票（监护人和值班负责人）；,4,）发布和接受操作命令；,5,）模拟操作；,6,）实际操作（联系、复诵、打“”、计时、复核）；,7,）汇报完成（计时、盖章、记录）。,第一章 倒闸操作及操作流程,5,、倒闸操作举例,：,第一章 倒闸操作及操作流程,2,事故案例,4,操作基本原则,3,3,倒闸操作及操作流程,3,1,如何防止电气误操作,8,第二章 倒闸操作基本原则,1,）进行倒闸操作时，必须遵循：停电时先拉开关（断路器），再拉负荷侧刀闸，最后拉母线侧刀闸；送电时先合母线侧刀闸，后合负荷侧刀闸，最后合开关（断路器）。,1,、进行倒闸操作时，必须遵循的操作顺序,问题：为什么必须遵循开关,-,负荷侧刀闸,-,母线侧刀闸的操作顺序,?,1,）先拉开关后拉刀闸的原因是开关具有灭弧能力，而刀闸没有灭弧能力；,2,）先拉负荷侧刀闸，后拉母线侧刀闸的目的是即使发生意外的误操作（忘记断开关或走错了间隔）导致开关实际未断开，带负荷拉刀闸引起的故障点始终在开关的负荷侧，这样可由开关保护动作切除故障，把事故影响缩小在最小范围。反之，如果先拉母线侧刀闸，将导致整段母线全部停电。另外，负荷侧刀闸损坏后的检修，比母线侧刀闸损坏后的检修影响要小。,问题：为什么停电时必须遵循“开关,-,负荷侧刀闸,-,母线侧刀闸”的操作顺序,?,第二章 倒闸操作基本原则,1,）操作刀闸一定要拉、合到位，防止刀闸自动脱开。,2,）一旦发生带负荷拉刀闸，在刀片刚离开固定触头时发生电弧，应立即合上，如刀闸已全部拉开，则不允许将误拉的刀闸再合上，发生带负荷合刀闸时，即使发生电弧，也不允许再拉开避免拉长电弧发展成相间短路故障。,2,、刀闸操作原则,1,）合环时一般应经同期装置检定。,2,）新投入的线路或检修等原因可能会引起相位变动的，合环前应测量相序、相位。,3,）合、解环操作时，应注意继电保护、自动装置、重合闸方式、,变压器中性点接地方式,，使其与运行方式相适应。,第二章 倒闸操作基本原则,3,、合环、解环操作原则,问题：为什么主变停送电时中性点必须接地,?,问题：为什么主变停送电时中性点必须接地,?,110KV,中性点直接接地系统，其主变中性点有接地刀闸，为保障保护装置的灵敏度，主变中性点接地刀闸在运行中常打开；但绝缘裕度小。为防止变压器停电操作时产生的操作过电压和变压器送电操作时因开关三相不同期合闸产生的过电压和变压器绝缘的破坏，规定在操作前，一定要先将运行变压器中性点接地，方可进行操作。,1,）验电器要先验明正常（合适、合格；试验蜂鸣器）。,2,）正确使用验电器验电。,第二章 倒闸操作基本原则,4,、验电操作原则,问题：如何正确使用验电器？,（,3,）表示设备断开和允许进入间隔的信号、经常接入的电压表等，不得作为设备无电压的根据。但如果指示有电，则禁止在该设备上工作。,（,4,）验电时若验电器无报警指示，不能认为被验电设备无电压，应再在有电设备上试验验电器良好，方能确认被验电设备无电压。,（,1,）应使用相应电压等级、合格的接触式验电器。验电前，应先在有电设备上进行试验，确认验电器良好；无法在有电设备上进行试验时可用工频高压发生器等确证验电器良好。,（,2,）验电器的金属裸露部分不宜过长，高压验电器的金属裸露部分不超过,10 mm,。,问题：如何正确使用验电器？,1,）装设接地线必须先接接地端，后接导体端，必须接触牢固。,2,）拆除接地线的顺序与装设接地线相反。,第二章 倒闸操作基本原则,5,、装、拆接地线操作原则,问题：装设接地线的操作步骤及注意事项是什么？,1,）装设之前，应先根据设备接地处所的位置选择合适的接地线，提前进行检查，保证接地线合格良好待用。,2,）装设和拆除接地线时，必须有两人进行。当验明设备确无电压后，应立即将检修设备接地，并将三相短路。,3,）装设和拆除接地线均应使用绝缘棒并戴绝缘手套。,4,）装设接地线必须先接接地端，后接导体端，必须接触牢固。,5,）拆除接地线的顺序与装设接地线相反。,问题：装设接地线的操作步骤及注意事项是什么？,问题：为什么装设接地线必须先接接地端，后接导体端？,1,）先装接地端后接导体端完全是操作安全的需要，这是符合安全技术原理的。因为在装拆接地线的过程中可能会突然来电而发生事故，为了保证安全，一开始操作，操作人员就应戴上绝缘手套。使用绝缘杆接地线应注意选择好位置，避免与周围已停电设备或地线直接碰触。,2,）操作第一步即应将接地线的接地端可靠地与地螺栓良好接触。这样在发生各种故障的情况下都能有效地限制地线上的电位。装设接地线还应注意使所装接地线与带电设备导体之间保持规定的安全距离。拆接地线时，只有在导体端与设备全部解开后，才可拆除接地端子上的接地线。,10KV,及以下,0.70,米,330KV,4.00,米,20,、,35KV,1.00,米,500KV,5.00,米,63,（,66,）,110KV,1.50,米,750kV,6.00米,220KV,3.00,米,1000KV,7.00米,问题：为什么装设接地线必须先接接地端，后接导体端？,1,）操作中发生疑问或异常情况时，应立即停止操作，并报告值长。得到明确的指示后，方可继续操作。操作前应做好事故预想。,2,）倒闸操作应避免在高峰负荷和交接班时进行。进行操作当中不交接班，当操作结束或告一段落方可交接班。,3,）倒闸操作时，不得随意解除防误闭锁，防误装置不得随意退出运行，停用防误装置时，要经助理总经理（副总经理）批准。若确认闭锁存在缺陷，需要解锁方可操作时，短时间退出防误装置应经值长同意。,第二章 倒闸操作基本原则,6,、其他注意事项,问题：,6KV,开关的“五防”是什么,?,问题：,6KV,开关的“五防”是什么,?,1,）避免误拉合开关；,2,）避免带负荷拉合隔离刀闸；,3,）避免误入带电间隔；,4,）避免带电挂接地线；,5,）避免带地线（接地刀闸）合闸。,2,事故案例,4,操作基本原则,3,3,倒闸操作及操作流程,3,1,如何防止电气误操作,21,第三章 事故案例,1,、走错间隔：,（主变喷油、打地线碰触带电部位）,2,、工作走神：,老虎钳短路；手触碰,400V,母线刀闸；工具短路（,DW15,空气开关）；,3,、带地线送开关合闸,（交接班、循环泵）,4,、带负荷拉刀闸,（,110KV,短路）,5,、带电作业,（仪表班工作人身死亡）,6,、非同期并列,；柴油机与厂用段,2,事故案例,4,操作基本原则,3,3,倒闸操作及操作流程,3,1,如何防止电气误操作,23,第四章 如何防止电气误操作,1,、严格执行,安规,规定,（生命和鲜血写成的）：,1,）保证安全的组织措施,工作票制度；,工作许可制度；,工作监护制度；,工作间断、转移和终结制度。,2,）保证安全的技术措施,停电；,验电；,装设接地；,悬挂标示牌和装设遮栏（围栏）。,第四章 如何防止电气误操作,2,、强化岗位培训，提高人员的技术素质。,要求持证上岗。,3,、操作时不允许改变操作顺序。,当操作发生疑问时，应立即停止操作，并报告调度部门，不允许随意修改操作票，不允许解除闭锁装置。,4,、防误闭锁装置不能随意退出。,停用防误闭锁装置时，要经本单位生产副总批准；短时间退出防误闭锁装置时，应经值长或变电所所长批准，并应按程序尽快投入运行。,第四章 如何防止电气误操作,5,、停、送电前的检查工作必不可少,。,只有当设备停止运行、开关跳开后才能进行停电操作。停电前除了要核对开关设备名称,(,编号,),外，还要检查开关的信号指示灯、开关的位置指示、负荷的电流表指示是否为零及电度表是否已停转，拉出小车开关前必须先行对开关进行就地打跳。,6,、操作顺序要正确。,小车开关的拉、送电要按正确的操作顺序进行。开关的控制和保护电源，必须对其回路有关刀闸全部操作完毕后才拉开，以防误操作时失去保护”。,7,、严防非同期并列。,我司特殊方式要求：,1,）当调速给水泵,开关检修而调速给水泵,开关运行时，调速给水泵,开关操作电源不能断开，防止运行中的调速给水泵纵差保护失电。若取下任一调速给水泵开关的二次插头，应通知保护班在柜内短接相应的辅助接点，否则另一调速给水泵开关将不能备用；,2,）保安电源运行操作中应特别注意：我公司与首阳山电厂为两个独立的电源系统，严防非同期并列现象出现。,第四章 如何防止电气误操作,谢谢,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
