现浇板下沉处理实施方案.docx

现浇板下沉处理方案
XX县区万科房地产开发有限公司
欧洲城3~5X楼
现浇板下沉处理专项方案
XX省诚泰建筑安装工程有限责任公司
现浇板下沉处理专项方案
工程名称：欧洲城3~5X楼
施工单位（章）：XX省诚泰建筑安装工程有限责任公司技术负责人：项目经理：项目技术负责人：编制人：审核人：
编制时间：2015年4月2日
施工组织设计（方案）报审表
编号：
致乌兰察布市建业建设监理有限责任公司（监理单位）：我方已根据施工合同的有关规定完成了欧洲城3~5X楼工程现浇板下沉、裂缝的处理专项方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：欧洲城3~5X楼模板工程专项方案承包单位：XX省诚泰建筑安装工程有限责任公司项目经理：日期：2015年月日专业监理工程师审查意见：专业监理工程师：日期：2015年月日总监理工程师审核意见：项目监理机构（章）：总监理工程师：日期：2015年月日

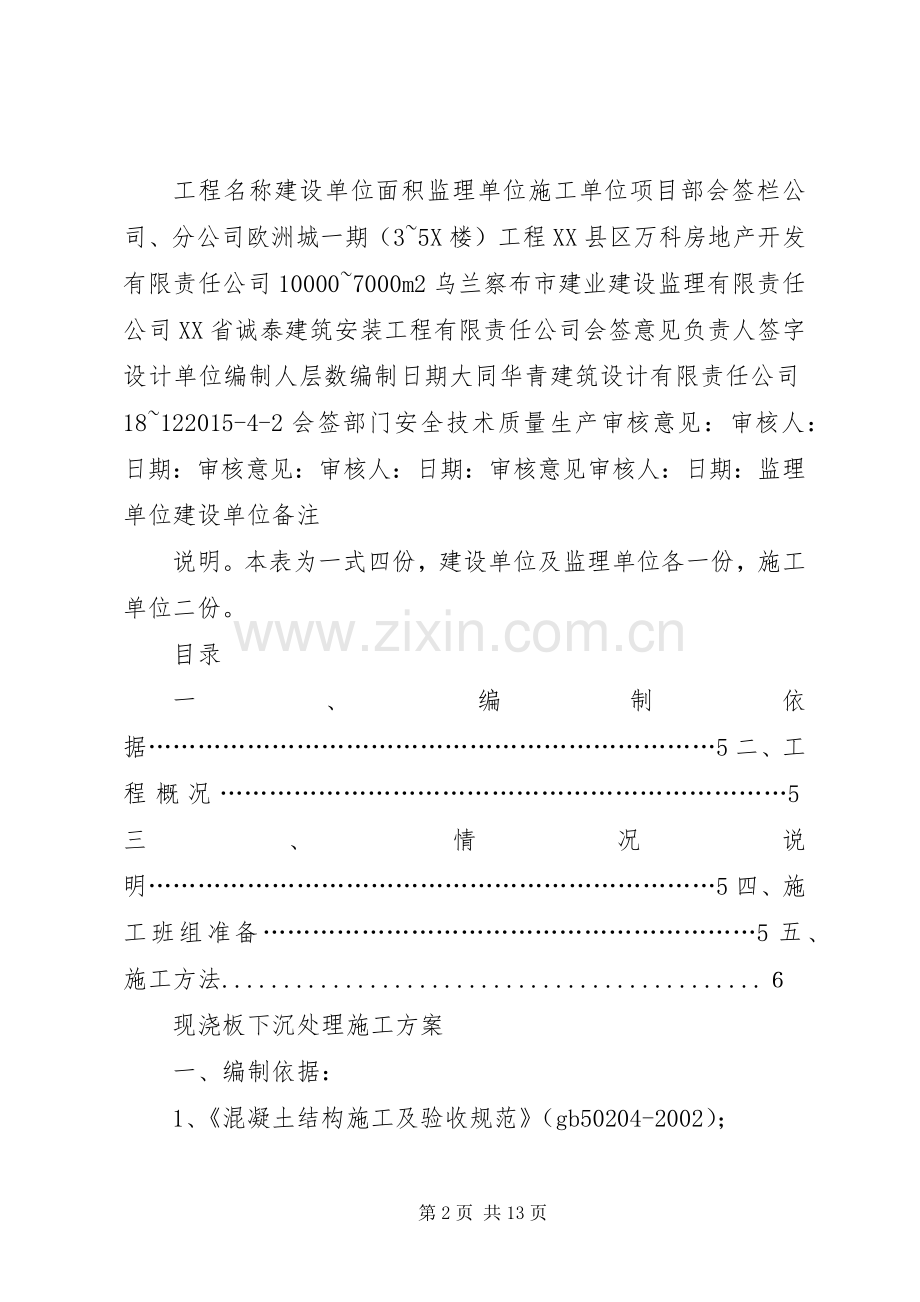

施工组织设计（方案）审批表
工程名称建设单位面积监理单位施工单位项目部会签栏公司、分公司欧洲城一期（3~5X楼）工程XX县区万科房地产开发有限责任公司10000~7000m2乌兰察布市建业建设监理有限责任公司XX省诚泰建筑安装工程有限责任公司会签意见负责人签字设计单位编制人层数编制日期大同华青建筑设计有限责任公司18~122015-4-2会签部门安全技术质量生产审核意见：审核人：日期：审核意见：审核人：日期：审核意见审核人：日期：监理单位建设单位备注
说明。本表为一式四份，建设单位及监理单位各一份，施工单位二份。
目录
一、编制依据……………………………………………………………5二、工程概况……………………………………………………………5三、情况说明……………………………………………………………5四、施工班组准备……………………………………………………5五、施工方法............................................６
现浇板下沉处理施工方案
一、编制依据：
1、《混凝土结构施工及验收规范》（gb50204-2002）；
2、《建筑工程模板施工手册》等等。
二、工程概况
本工程为现浇cfg桩、钢筋混凝土筏板基础，全现浇剪力结构，共18+1、12+1层。地下层为储藏室，层高为3.6m；以上为住宅，层高为2.9m，总建筑面积分别为10000㎡、7000㎡左右。本工程有楼梯，电梯，外墙设部分飘窗。
三、情况说明
我单位在施工欧洲城3~5X楼1—18层主体完工后，发现现浇板拆模后有下沉裂缝现象。经过甲方，监理，施工单位共同研究，分析，导致现浇板下沉的原因可能有三点：
1，施工过程中模板拆模时间早，没有达到规范要求。2，由于工期紧，抢进度，现浇板上荷载过早。3，支模时起拱高度不够等原因造成。
4，砼严重缺少养护，产生大量不规律的裂缝等原因造成。
我单位技术员经过认真检查，测量，对那些超规范的现浇板进行如下处理：
下沉大于等于30mm以上的现浇板（见后。各楼各单元客厅顶板高差表），无法补救的凿掉，整理完毕后重浇。
四、施工班组准备
1、普工班组。
2、木工班组。
3、钢筋工班组。
4、水电工班组。
5、砼工班组。
五、施工方法：
首先由本公司组织一些施工水平较高，有质量意识、安全意识较强的工人，经过项目部安全员、技术员对安全、技术交底后进入施工整改现场。
具体做法：
下沉大于等于30mm以上的现浇板处理方法：（1）、普工班组：
①、从上到下隔层凿掉；
②、凿前先以支模板的方法托死现浇板底，此层模板最好用5cm厚的木架板，（注意：安装支撑立杆前，立杆下必须支垫木枋或木板）以便周转；
③、剔凿范围：四周距墙、梁边30～50cm以内部分；④、从上到下，从板中向板边人工用电镐（或风镐）、手锤、錾子依次凿掉；
⑤、接槎处剔凿成直槎；
⑥、在凿混凝土的过程中，注意不要将混凝土里面的线管凿坏，尽量不要让钢筋有伤痕；
⑦、将接槎处的浮石清理干净，砼垃圾清出指定现场外；⑧、拆除托死现浇板底的支撑及模板；报验合格后可进行现浇板模板安装。（2）、木工班组：
①、投测的楼层控制线经闭合复核无误后，弹好楼层标高控制线；
②、安装支撑立杆前，立杆下必须支垫木枋或木板，用2.5m高的钢管顶住、30cm长的顶丝、50×100木枋、模板均采用15厚木胶板；③、应起拱10～15mm，以防止砼浇筑后再下沉；④、板的支撑搭设必须保证其牢固，其立杆间距不得大于1000mm，必须搭设扫地杆。架子的纵横方向一定要顺直，绝不允许随心所欲乱搭设，确保质量、安全；
⑤、模板安装完毕后，检查一遍标高、顶住、垫木，模板拼缝及下口是否严密；
⑥、模板安装完成后进行模板内杂物清洁，将模板内的锯木灰等杂物从预先预留的清扫口清除干净；
报验合格后可进行现浇板钢筋绑扎。（3）、钢筋班组。
①、对照图纸，将原来钢筋的尺寸，规格整理到位，绑扎牢固，垫好垫块和马凳。
②、认真检查原钢筋在剔凿砼时是否有伤痕，如果有伤痕，
按100d绑扎一根同型号、强度的钢筋，绑扎扣数不少于4扣；
③、剔凿出钢筋检查与图纸是否相符，现场抽查取样（5d+150，10d+200）mm各两根送检试验是否合格，否则：由设计单位出示加固补救方案，钢筋组来完成。
④、因现浇板下沉或多或少要造成原有钢筋拉长，所以必须在纵向板跨中向两侧各@1500内加三道暗梁，高度同板厚，配筋：2Ф14@100的通长筋，植入两端墙内各100mm，横向板内暗藏。
（4）、电工班组：
将线管、线盒按图纸整理到位。如线管有损伤的要坚决换掉。
报验合格后可进行现浇板砼浇灌。
（5）、混凝土工班组：
①、在砼浇筑之前，垃圾必须清扫干净，再进行浇筑砼；
②、接槎处浇水湿润，保持48小时。四周与混凝土接触处用1：2的水泥砂浆或水泥素浆连接，用c30的微膨胀商品混凝土浇筑。（注：原现浇板标号为c25不带微膨胀）；
③、砼浇筑时，由技术员带班上岗。由木工、电工、钢筋工现场值班保护自己的产品，履行各自的职责。
④、控制好板的厚度，混凝土浇筑振捣完后找平；⑤、混凝土找平后，用地膜覆盖，12小时后浇水次数应能保持混凝土有足够的润湿状态，养护期一般不少于7昼夜。
（6）、模板拆除：
①、现浇板浇筑后，当同条件混凝土试块试压强度达到设计强度
的85%时，可以拆模。
②、模板拆除时必须保证砼表面不出现拉伤；
③、模板拆除的顺序，应遵循先支后拆，后支先拆，拆模
时严禁用大锤和撬棍硬砸硬撬；
④、拆除模板时，下部用木架板靠墙支撑斜托，不得直接硬砸下层现浇板。
⑤、报验合格后，清理干净现场结束。
XX省诚泰建筑安装工程有限责任公司
2015年4月2日
3X楼东单元客厅顶板高差
层数
实测数据最大高差
二层：东户西户三层：东户西户四层：东户西户五层：东户244024002427244224312458244524362455244024352447244824452460246124402443243523962442252425342527-40（未处理×）-27-19-12-15-21-46+10-30+8-22-31+9-21-24-25-34+16-27-42+20-24西户245524252446254825562550六层：东户西户244324312453245424332464248324922494七层：东户西户八层：东户西户246424432464246724432467246224372439244224262460254225582558九层：东户西户239723912418244324282470248725072513十层：东户
246424402455
西户246724442476252325402535-32+17-16-32+16-36-13×-21-10-27-15-27-23-32+5-20-18计：10个十一层：东户西户246624502456244124092435251925352520十二层：东户241423902426255225222535西户十三层：东户西户十四层：东户西户十五层：东户西户245724382459247024712481244324162436243524202434246224352453246424442467247524432475257525752570十六层：东户西户245024502470245424362439
开间尺寸：4800*6700
3X楼中单元客厅顶板高差
层数二层：东户
实测数据244524062432最大高差-39（未处理）西户三层：东户西户四层：东户西户五层：东户2441242124452430241924322440241324402441242024312436242924402450241324502552256325462413272111-37+17-40+5-37+7-22-37+25×-31+1-36+8-33+13-48+11西户245724242464255025552565六层：东户243924052442246524672460西户七层：东户240423962418245224292466253025552545西户243624202451254225432555八层：东户248624482484252425232515西户247324552488252325362540九层：东户244323952436250425092498
西户242123892434250125072521-45+6-40+21×-36+23×-40+12-41+9-42+16-41+14-360-43+18-30+24×-11-45十层：东户246124352475253125522544西户245224182454250825312515十一层：东户249824582478253925242512西户245624302471252725362540十二层：东户244224002429250525032487西户243124002441249325072505十三层：东户246224262457251525052505西户245024102453250325212512十四层：东户246524352460253025492525西户十五层：东户
244224402451245024252470
225022592265西户241823932426251725362536十六层：东户西户247224622480243924382458
开间尺寸：5100*6700
+9-33+19-18-20计：21个
3X楼西单元客厅顶板高差
层数二层：东户
实测数据242023942426最大高差-32（未处理）
西户三层：东户西户四层：东户西户五层：东户西户六层：东户244624372457244724262443242524392435245524502470243524552453243224522426242024342432243124802462258425712552-20-21-14-20-20-26-14-49+19-45+23×-30-7×-16-26-48+21×-28-30+18-37+12西户244524252470253725602568七层：东户243224622436250424972507西户八层：东户西户243524352451247624502475243624182466254225632570九层：东户西户245424262454243524202450250625242522十层：东户245824212458255725582546
西户244624072451251725402510-44+30×-35+14-31+14-45+35×-42+30×-36-5×-21-15-41+44××-19-38+33×-18-13计：15个十一层：东户244824132435252225182504西户245524242448253125422528十二层：东户248524402476251525502529西户245024252467252925402510十三层：东户247624402463253025252551西户十四层：东户西户245724362455245024352430245124322473253925832556十五层：东户西户246424452455244524322470252025532535十六层：东户西户245524512473245624572470
开间尺寸：4800*6700共计：46个
4X楼东单元客厅顶板高差开间尺寸：4000*7200
层数一层：东户实测数据最大高差
西户二层：东户西户三层：东户西户四层：东户西户五层：东户西户六层：东户西户七层：东户西户八层：东户西户九层：东户西户十层：东户西户201520092015200520002015200219802002201019952011200119901994201019732004199519791997202820002019202520202028201320002005201820032010201219802003-6-15-22-16-11-27-18-28-8-13-15-32200219701996198419711999200019651991198719741998202920002015202119892022-32-28-35-24-29-33计：4个4X楼西单元客厅顶板高差开间尺寸：4500*7200
层数
实测数据最大高差一层：东户西户二层：东户西户三层：东户西户四层：东户西户五层：东户西户六层：东户西户七层：东户西户八层：东户西户九层：东户西户十层：东户西户244024232456246024422456244724152465247024452455246224342486246224282462247024302481248024452474249124372490246324452458245324222459247424412466245524202465245924252445236023322375247024252460244024102443245724322444246024282465247124342461-33-18-40-25-52-34-51-35-54-18-33-33-45-34-43-45-33-25-37-37计：16个
5X楼东单元客厅顶板高差开间尺寸：4500*7200
层数一层：东户实测数据246324402480最大高差-40
254525442566西户二层：东户西户三层：东户230522802307186018401860185318331855181517951840253525542555西户247224302450256025412543四层：东户248424532496252025512535西户248924522480253525372507五层：东户246024272456249724972500西户六层：东户245824312449245924262463250125302505西户245424202455253725442530七层：东户248024522487253025232535西户
-1×-27-20-22-45+19-42-2×-43+31×-37+30×-330-27-37+29×-35+14-35-7×-27248724602483八层：东户245524132462251525352517-49+20-45+19-32+11-28-49+19-59计：14个+17西户246024182463255125702559九层：东户247024532485252525362540西户十层：东户246824402456245024352484250825272520西户247324142464256125662549
5X楼西单元客厅顶板高差开间尺寸：4000*7200
层数
实测数据最大高差一层：东户198319631994250525192515-31+14-36+12-24-7-31+15-25-32+7-39+6-23-15-26-42+18-16-16-24-32西户201419832019254825592547二层：东户西户三层：东户201419902008202220182025200319802011253525502541西户四层：东户198519651990203220092041253725442541西户205120122043258525832577五层：东户西户六层：东户西户199219691989199419791993202320032029201119691987254525492531七层：东户西户八层：东户西户
201520042020204920332040200319792000198119621994
252125262523九层：东户西户十层：东户198019641984201019902001199019672003252925302545西户202019892005256125662549+5-20-20-36+1-31计：9个+17
3X楼：返修46（实际处理43）个客厅现浇板4X楼：返修20个客厅现浇板5X楼：返修23个客厅现浇板
总计：89个客厅现浇板（实际处理了86个）
