系统要求 - 监控.docx

项目名称：东台条子泥垦区静态基础地理信息系统与动态信息数据采集物联网系统
既 东台滩涂开发区“数字滩涂”建设项目
项目地点：江苏省东台市弶港镇沿海条子泥垦区。
 业主：为江苏省沿海开发集团有限公司 的 江苏省沿海开发（东台）有限公司
系统功能建设要求：
系统名称
子系统名称
功能模块
功能说明
排灌站智能监测遥控系统
综合管理
系统
设备管理
提供设备录入、设备查询、设备管理与分类功能
维修材料
提供供应商管理、维修改料管理和维修材料分类的管理功能
维修事件
提供各类设备维修事件的查询与管理功能，同时提供维修事件日志的查看功能
设备状态
提供设备实时运行状态与历史运行状态的查看功能
设备运行状态分析
根据时间、区域、设备类型等维度对设备的正常运行情况以报表或图表的方式进行分析
设备运行信息统计
根据设备分类、所属区域等维度对设备的运行时长、动作次数等以报表或图形的方式进行统计
维修工作量统计
以图标或表格方式对设备维修工作量进行统计
智能监控
系统
雨量监测数据采集
对前方传感器采集的实时雨量数据以表格和图标形式直观展现，并具备历史查询功能
视频监控
对前方摄像机采集的实时视频信息的直观展现和历史查询功能
水情监控
对前方传感器采集的实时水情数据以表格和图标形式直观展现，并具备历史查询功能
预警管理
系统
预警信息
凡是超越预警参数设置中定义参数范围的，都将在预警管理页面中以滚动醒目文字，系统语音，预警文字列表等方式即时提出警报
预警设置
设置警戒值，实现实时预警和自动控制功能
预警知识库
用户可上传安全手册等与预警相关的文档至预警资料库，将文档上传到平台存储空间保存的同时，也为资料共享提供了便捷
集中控制
系统
闸门
集中控制
用户可通过PC对闸门列表进行总览，之后选择其中所要控制的闸门发起操作指令，远程控制闸门开闭。
视频
集中控制
用户可通过PC对摄像头列表进行总览，之后选择其中所要控制的摄像头发起操作指令，远程控制摄像头旋转拍摄，同时可观察实时传输的影像
水泵
集中控制
用户可通过PC对水泵列表进行总览，之后选择其中所要控制的水泵发起操作指令，远程控制水泵启闭
启闭机
集中控制
用户可通过PC对启闭机列表进行总览，之后选择其中所要控制的启闭机发起操作指令，远程控制启闭机启闭

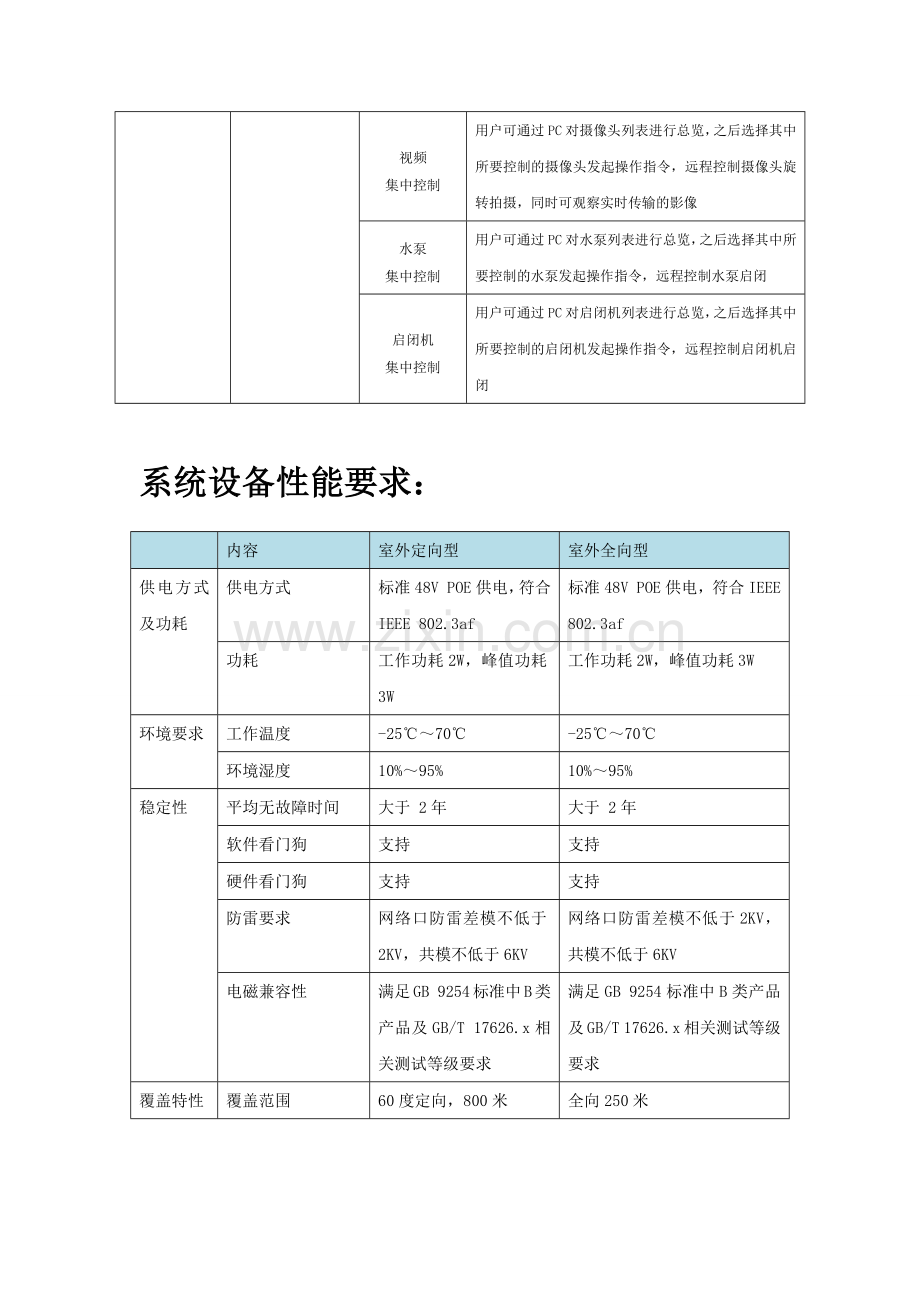

系统设备性能要求：

内容
室外定向型
室外全向型
供电方式及功耗
供电方式
标准48V POE供电，符合IEE​E 802.3af
标准48V POE供电，符合IEE​E 802.3af
功耗
工作功耗2W，峰值功耗3W
工作功耗2W，峰值功耗3W
环境要求
工作温度
-25℃～70℃
-25℃～70℃
环境湿度
10%～95%
10%～95%
稳定性
平均无故障时间
大于 2年
大于 2年
软件看门狗
支持
支持
硬件看门狗
支持
支持
防雷要求
网络口防雷差模不低于2KV，共模不低于6KV
网络口防雷差模不低于2KV，共模不低于6KV
电磁兼容性
满足GB 9254标准中B类产品及GB/T 17626.x相关测试等级要求
满足GB 9254标准中B类产品及GB/T 17626.x相关测试等级要求
覆盖特性
覆盖范围
60度定向，800米
全向250米

设备性能要求：
红外高清球型网络摄像机
1视频输出支持1920×1080@60fps，1280×720@60fps，红外距离大于350米
2支持23倍光学变焦
3★支持最低照度可达彩色0.003Lux，黑白0.0003Lux
4★支持透雾、强光抑制、电子防抖、3D数字降噪、防红外过曝功能
5支持隐私遮蔽功能，支持最多24块多边形区域，支持多种颜色、马赛克可选
6水平旋转范围为360°连续旋转，垂直旋转范围为-20°~90°
7★车辆捕获率不小于99%，支持车牌识别，同时可在抓拍图片上叠加设备编号、抓拍时间、车牌号码等信息
8★支持采用H.265、H.264、MPEG-4、MJPEG视频编码标准，H.264编码支持Baseline/Main/High Profile，音频编码支持G.711ulaw/G.711alaw/G.726/MP2L2/AAC
9支持三码流同时输出，主码流、第三码流同时支持1920×1080@60fps，1280×720@60fps
10★支持区域入侵、越界入侵、徘徊、物品遗留、物品拿取、声强突变、人脸侦测、人员聚集、快速移动、进入区域、离开区域，并联动报警。

红外高清枪型网络摄像机
1具有200万像素 CMOS传感器。最大分辨率1920x1080。
2★内置一体化高速电动变焦，自动跟随聚焦镜头，变焦同时快速完成聚焦，变焦过程画面不能完全虚焦。
3最低照度彩色：0.001 lx (AGC开，RJ45输出)，黑白:0.0001 lx (AGC开，RJ45输出) 。
4★红外补光距离不小于100米。
5需支持三码流技术，可同时输出三路码流。主码流最高1920x1080@60fps，第三码流最大1920x1080 @ 30fps，子码流704x576@25fps。 6★支持H.264、H.265、MJPEG视频编码格式，且具有High Profile编码能力。
7★需支持车辆捕获功能。（白天和晚上的捕获率均不小于99%） 14★需支持车牌识别功能。（白天识别率不小于90%，夜晚不小于80%） 9★需具备人脸检测、区域入侵检测、越界检测、徘徊、人员聚集、场景变更、虚焦检测、音频异常检测等功能。
10★需具有实时视频透雾功能，电子防抖功能，ROI感兴趣区域设置、视频水印、区域裁剪功能。

存储磁盘阵列
1.★完全自主产品，采用linux存储专用操作系统；
2. 48盘位，64位多核处理器，4GB高速缓存（可扩展到32GB），220V AC 2+1冗余金牌电源；模块化结构设计
3.支持512路视频（2Mbps）与图片并发写入；
4.支持RAID 0、1、3、5、6、10、50，支持全局热备和局部热备；支持RAID即建即用，逻辑卷的动态在线扩展；
5.★在VRAID组内丢失2块（含）以上磁盘时，保留的磁盘中的数据可正常读出，且新数据可正常写入
6.★支持跨设备组建RAID；支持设备级冗余，任意1~4个存储设备故障，数据不丢失，业务不中断；支持任意1~4个磁盘故障，数据不丢失，业务不中断；
7.兼容GB/T28181国家标准；
8.★支持MPEG4、H.264、H.265、SVAC编码格式的前端接入并录像
9.★支持对历史视频的抽帧存储
10.实时流检测，丢帧15秒以上则报警；

服务器
管理服务器/流媒体服务器
E5-2620 V2(6核2.1GHz)×1/8GB DDR3 ECC /1000G SATA×2/热插拔/DVD/1000M NIC×2/(1+1)冗余电源/导轨/2U
解码拼控设备
投标产品采用ATCA机箱系统，双电源冗余切换、智能风扇自动调温，
双高速无阻塞背板设计，保证大容量视频业务数据的传输要求；双高速总线：交换容量＞40Gbps、背板容量＞500Gbps
采用插拔式模块化设计，内含多个插槽位，包括一个中央主控板槽位、多个视音频图像处理板槽位；
内置多个千兆网络接口，用于网络视频实时预览、网络集中存储以及视频流解码上墙等；
★设备输入板需支持BNC、VGA、HDMI、DVI、HD-SDI、光纤接入，其中单板，BNC输入不少于32路，VGA、HDMI、DVI不少于8路，光纤输入、HD-SDI输入不少于8路。输入分辨率支持1920*1200、1080P、1600*1200并向下兼容
★单块输出板卡支持128路4CIF（704*576）、或64路720P（1280*720）或32路1080P（1920*1080）解码及视频输出；解码能力可通过板卡数量扩展；解码分辨率支持：500W/1080P/UXGA/720P/4CIF等。
★输出板支持HDMI接口、DVI接口、VGA接口、BNC接口，其中BNC接口单板不少于16路，HDMI/DVI/VGA单板不少于8个接口
画面拼接：将多个输出通道拼合显示为一个完整视频。单板支持8个屏幕拼接。拼接数量可通过板卡数量和级联多台机箱进行扩展。拼接功能须与上述视频接入、解码等功能由单台设备统一实现，不接受多种产品组合的形式。
画面漫游：能通过通信端口和控制软件，手动操作将任意一个窗口拖动到显示终端的任意位置，单板支持32个1080P漫游窗口，开窗数量可通过板卡数量扩展。漫游功能须与上述视频接入、解码等功能由单台设备统一实现，不接受多种产品组合的形式。
电源DC-48V，47-63HZ，外置，1+1冗余
★投标产品需提供设备平均无故障运行时间（MTBF）达到60000小时证明文件
★投标产品必须通过国家强制性产品认证（CCC认证）
★投标产品需提供中国质量认证中心所出具的中国环保产品（II型）认证证书

大屏
★拼接屏尺寸46寸
背光类型LED光源
★液晶屏分辨率≥1920×1080
★亮度≥800cd/㎡，对比度≥4500:1，亮度均匀性≥95％，
★实际物理拼缝≤3.5mm
响应时间≤5ms
电压AC100-240V~(±10%),50/60Hz
★接口丰富，支持各种类型的信号接入，提供BNC/YPbPr/VGA/DVI/HDMI/等多种信号的输入显示同时可根据特殊需求，提供IP/SDI/DP接口选配。提供封面具有CNAS资质认证标识的检测机构出具的证明文件。
★可将输入的非50Hz/60Hz的图像转换成60Hz输出，彻底解决由于低帧率造成的画面卡顿感，使图像显示相比低帧率的图像更平滑顺畅。提供封面具有CNAS资质认证标识的检测机构出具的证明文件。
★LCD显示单元支持U盘点播，内置MPEG、JPEG和RealMedia解码器，方便用户播放视频文件。提供具有CNAS资质认证标识的检测机构出具的证明。
★投标产品必须通过国家强制性产品认证（CCC认证）
★投标产品需提供三星原厂DID证明文件

监控集中管理平台性能要求：
1 平台功能要求
1) 基础应用功能
要求支持多画面实时预览、预览轮巡配置、多功能录像回放、电视墙管理、云台控制等功能，必须实现以下功能：
即时回放：实时查看视频时发现可疑线索，支持一键点击快速回放30s内的视频录像。
支持标签回放：支持本级平台和跨平台间对监控点的某段时间内的录像数据添加或删除标签，便于录像检索。
大屏管控有单独的客户端集配置和操作一体，较为独立，并支持大屏拼接、开窗漫游。
客户端对讲：支持本级平台客户端用户之间的对讲，可启动客户端，对其他客户端用户进行对讲，也可发起文字对讲，进行文字信息交流。
2) 系统管理功能
要求支持用户管理、设备管理、联网管理、监巡管理等功能，必须实现以下特色功能：
用户优先等级可在1-100级范围内设置（100为最高级别），高级别的用户可以解锁低级别用户锁定的云台，可抢占低级别用户的云台操作权限。
3) 视频运维功能
要求支持系统任务管理、资产管理、日志管理、校时管理、客户端管理等功能。
2 平台性能要求
1) 系统容量要求
1. 并发在线用户总数不少于200个；
2. 可拓展支持管理视频设备数不少于20000台；
3. 单台流媒体服务器并发路数：≥100路25秒/帧720P格式图像。
2) 联网整合能力
1. 可同时接入多个异构平台，支持同时实现对接上级平台和接入下级平台的能力，监控点管理能力不低于5万路；
3) 设备接入能力
1. 支持国标GB/T 28181-2011协议设备接入。
2. 支持非国标设备接入插件化管理。
3. 支持ONVIF、PSIA、E-Home、HKP等协议视频编码设备的接入。
★平台需提供软件著作权证书
★平台需提供GB28181检测报告
