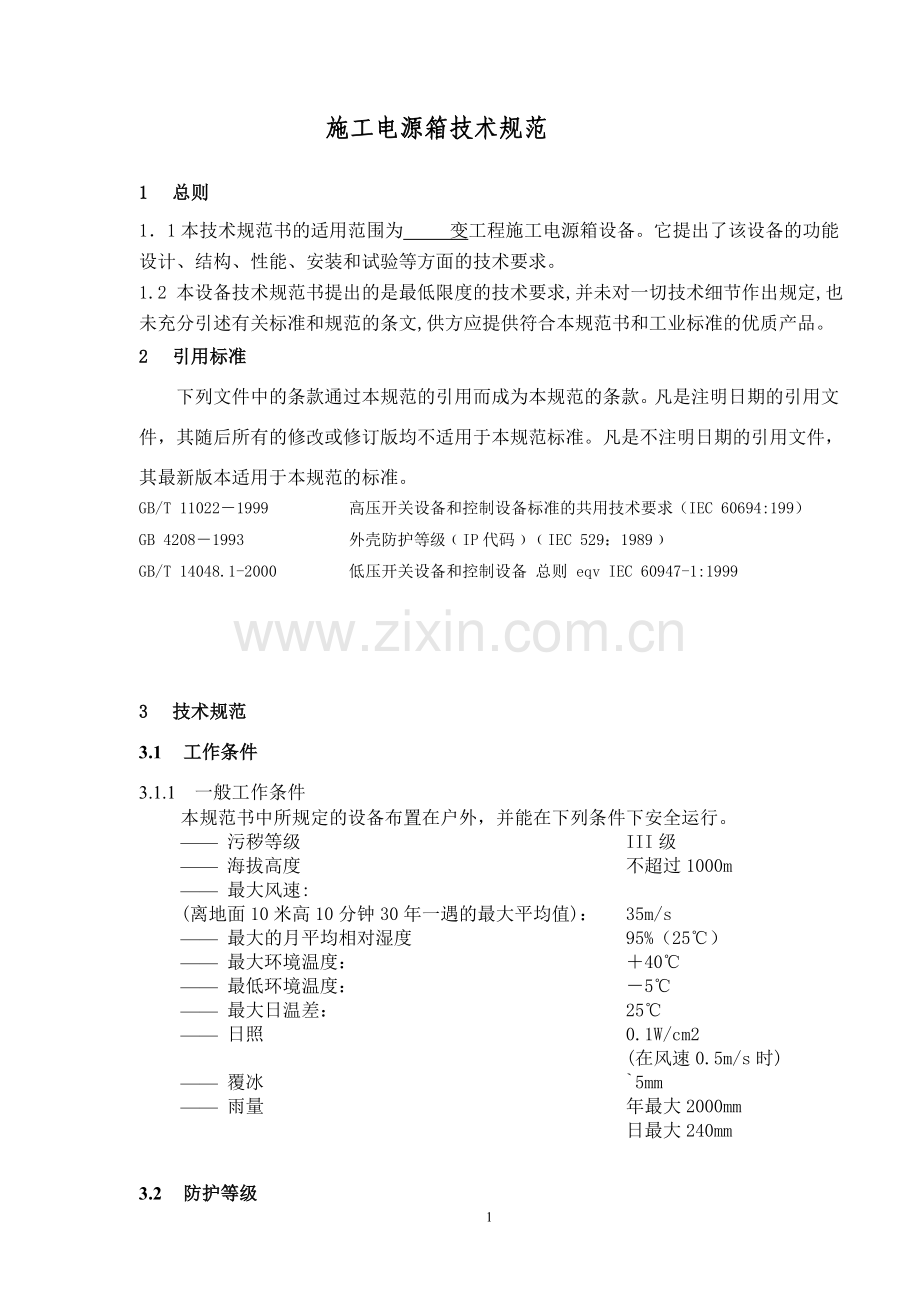

施工电源箱技术规范

1 总则
1．1本技术规范书的适用范围为 变工程施工电源箱设备。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应提供符合本规范书和工业标准的优质产品。
2 引用标准
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注明日期的引用文件，其随后所有的修改或修订版均不适用于本规范标准。凡是不注明日期的引用文件，其最新版本适用于本规范的标准。
GB/T 11022－1999
高压开关设备和控制设备标准的共用技术要求（IEC 60694:199）
GB 4208－1993
外壳防护等级﹙IP代码﹚﹙IEC 529：1989﹚
GB/T 14048.1-2000
低压开关设备和控制设备 总则 eqv IEC 60947-1:1999

3 技术规范
3.1 工作条件
3.1.1 一般工作条件
本规范书中所规定的设备布置在户外，并能在下列条件下安全运行。
—— 污秽等级 III级
—— 海拔高度 不超过1000m
—— 最大风速:
(离地面10米高10分钟30年一遇的最大平均值)： 35m/s
—— 最大的月平均相对湿度 95%（25℃）
—— 最大环境温度： ＋40℃
—— 最低环境温度： －5℃
—— 最大日温差： 25℃
—— 日照 0.1W/cm2
(在风速0.5m/s时)
—— 覆冰 `5mm
—— 雨量 年最大2000mm
日最大240mm

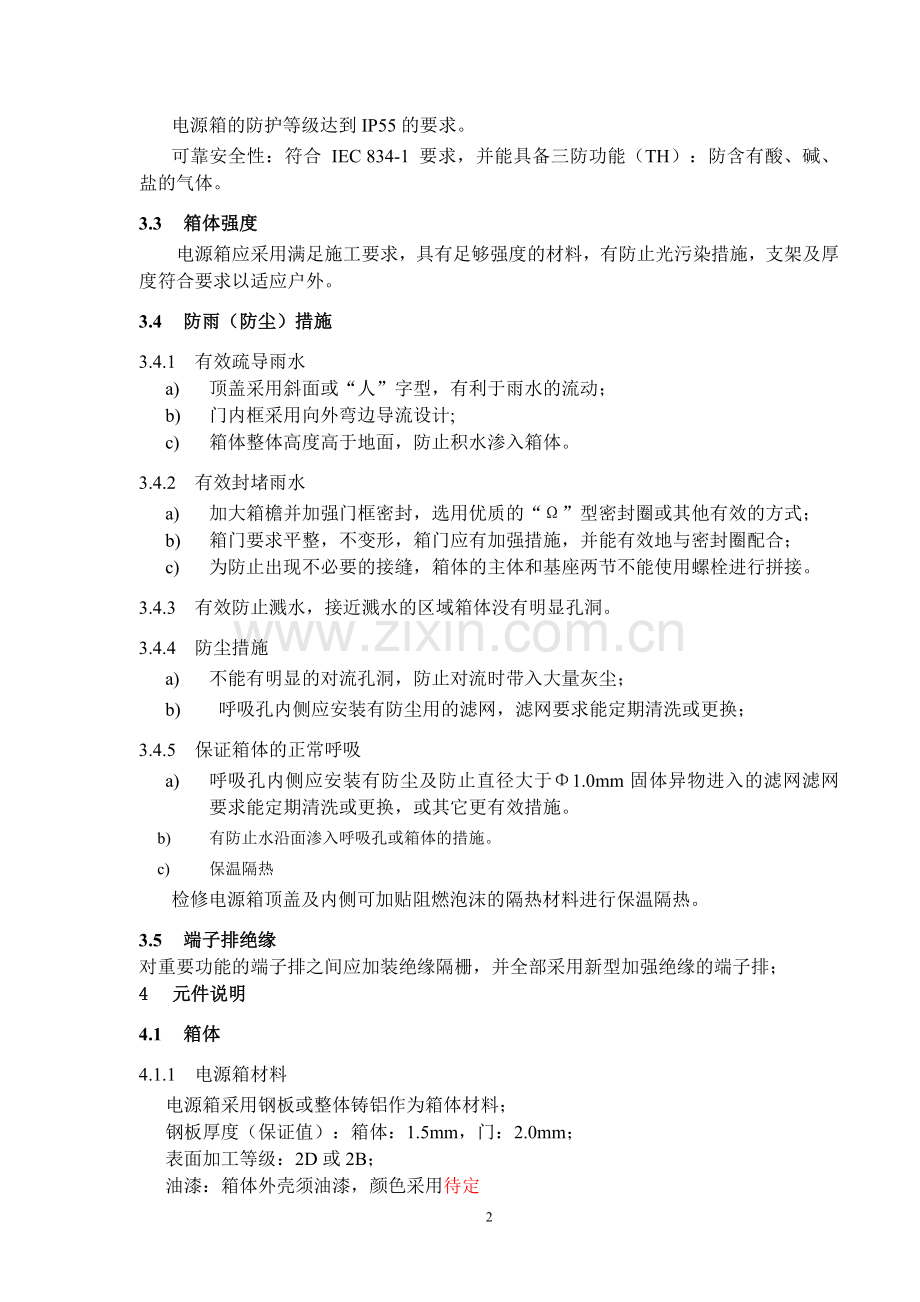

3.2 防护等级
电源箱的防护等级达到IP55的要求。
可靠安全性：符合 IEC 834-1 要求，并能具备三防功能（TH）：防含有酸、碱、盐的气体。
3.3 箱体强度
电源箱应采用满足施工要求，具有足够强度的材料，有防止光污染措施，支架及厚度符合要求以适应户外。
3.4 防雨（防尘）措施
3.4.1 有效疏导雨水
a) 顶盖采用斜面或“人”字型，有利于雨水的流动；
b) 门内框采用向外弯边导流设计;
c) 箱体整体高度高于地面，防止积水渗入箱体。
3.4.2 有效封堵雨水
a) 加大箱檐并加强门框密封，选用优质的“Ω”型密封圈或其他有效的方式；
b) 箱门要求平整，不变形，箱门应有加强措施，并能有效地与密封圈配合；
c) 为防止出现不必要的接缝，箱体的主体和基座两节不能使用螺栓进行拼接。
3.4.3 有效防止溅水，接近溅水的区域箱体没有明显孔洞。
3.4.4 防尘措施
a) 不能有明显的对流孔洞，防止对流时带入大量灰尘；
b) 呼吸孔内侧应安装有防尘用的滤网，滤网要求能定期清洗或更换；
3.4.5 保证箱体的正常呼吸
a) 呼吸孔内侧应安装有防尘及防止直径大于Φ1.0mm固体异物进入的滤网滤网要求能定期清洗或更换，或其它更有效措施。
b) 有防止水沿面渗入呼吸孔或箱体的措施。
c) 保温隔热
检修电源箱顶盖及内侧可加贴阻燃泡沫的隔热材料进行保温隔热。
3.5 端子排绝缘
对重要功能的端子排之间应加装绝缘隔栅，并全部采用新型加强绝缘的端子排；
4 元件说明
4.1 箱体
4.1.1 电源箱材料
电源箱采用钢板或整体铸铝作为箱体材料；
钢板厚度（保证值）：箱体：1.5mm，门：2.0mm；
表面加工等级：2D或2B；
油漆：箱体外壳须油漆，颜色采用待定
备注：所有外边必须打磨圆滑。
4.1.2 电源箱尺寸（高、宽、长，其高度不含顶盖高度）
落地式：1600mm×800mm×600，对应型号DXW-2

4.1.3 箱顶盖
箱顶盖尺寸比箱体加大，顶盖采用斜面型，有利于雨水的流动。
4.1.4 箱门
门内框要采用导流设计，即外弯边上（外）翘设计。检修电源箱铭牌贴于或钉于箱正（前）门上，水平方向正中，铭牌底边距门上边30mm。
4.1.5 密封
选用优质的“Ω”型密封圈或采用压紧防水阻燃泡沫材料。
4.1.6 油漆与防锈
箱体外壳须油漆或喷塑，应保证在未破损的情况下，运行10年。
4.2 箱内布置
电源箱采用前开门，电气布置空间安排合理，便于使用和维护。
4.2.1 电缆
4.2.2 箱内底板
加强密封或满焊，采用密封胶进行封堵。
4.2.3 接地
a) 电缆屏蔽接地
铜排应使用鎕锡铜排，规格30mm×4mm；每隔50mm开Φ8孔或Φ6孔，配M6×25或M4×25热镀锌（8.8级）或不锈钢螺栓（A2-70或A2-80）用于电缆屏蔽接地；端部开Φ12或Φ14孔，配M10或M12×30热镀锌（8.8级）或不锈钢螺栓（A2-70或A2-80）用于电缆屏蔽汇总接地；电源箱使用的接地铜排应与箱体在电气上有绝缘隔离，并直接接入主地网。
b) 箱门接地
使用多芯软铜导线与箱体相连，颜色黄绿相间，绝缘600V，截面不小于4mm2，使用M4以上的螺栓紧固，线头要求压接，接地导线预留长度要方便门的开启。
c) 箱体接地
箱内应提供专用的接地端子或接地处，接地端子应是螺栓式，适合于扁钢连接，接地处应有明显的接地符号“┻”或“接地”字样。导电接触面必须保持清洁，可与镀锌槽钢直接导通，使用M12螺栓紧固，直接接入主地网，接地引下线导电体截面不得小于50mm2，必要时进行导通试验
4.2.4 门锁
采用统一门锁，统一钥匙，选用防水型（不锈钢或铜材），安装时，把手向下（锁门状态下）。
4.2.5 密封圈
根据导流槽形式设计，推荐使用优质的“Ω”型密封圈或其他有效的方式（压紧防水阻燃材料）。
4.2.6 电缆孔
半挂式须加装固定头，落地式应进行防火封堵。
4.2.7 使用的螺栓
螺栓使用不锈钢（强度等级A2-70及以上）不宜对其进行焊接。
