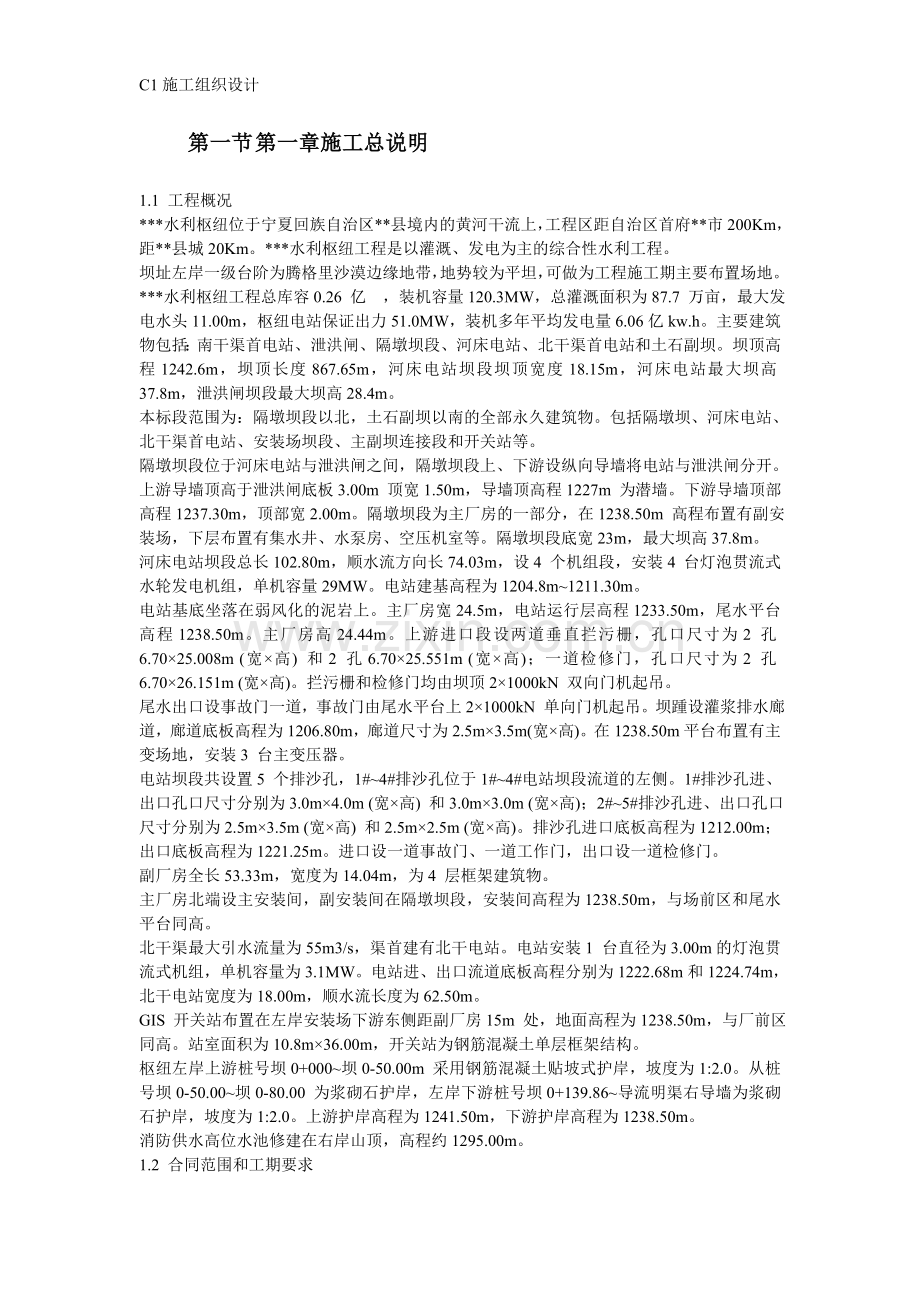

几个水利方案-典尚设计-三维动画效果图.doc_第1页
第1页 / 共392页

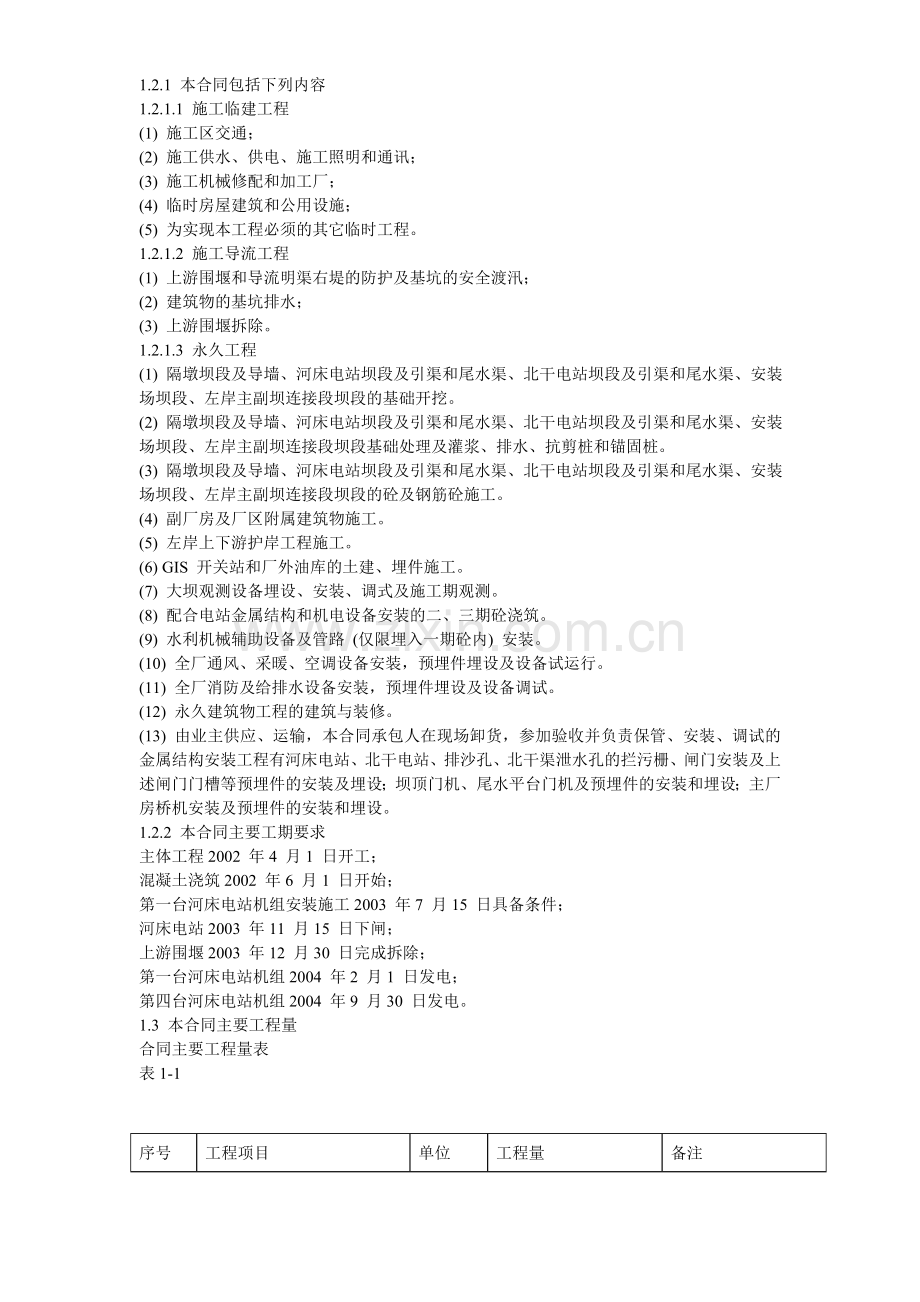

几个水利方案-典尚设计-三维动画效果图.doc_第2页
第2页 / 共392页
几个水利方案-典尚设计-三维动画效果图.doc_第3页
第3页 / 共392页
几个水利方案-典尚设计-三维动画效果图.doc_第4页
第4页 / 共392页
几个水利方案-典尚设计-三维动画效果图.doc_第5页
第5页 / 共392页
点击查看更多>>
资源描述

1、C1施工组织设计第一节 第一章施工总说明1.1 工程概况*水利枢纽位于宁夏回族自治区*县境内的黄河干流上,工程区距自治区首府*市200Km,距*县城20Km。*水利枢纽工程是以灌溉、发电为主的综合性水利工程。坝址左岸一级台阶为腾格里沙漠边缘地带,地势较为平坦,可做为工程施工期主要布置场地。*水利枢纽工程总库容0.26 亿,装机容量120.3MW,总灌溉面积为87.7 万亩,最大发电水头11.00m,枢纽电站保证出力51.0MW,装机多年平均发电量6.06亿kw.h。主要建筑物包括:南干渠首电站、泄洪闸、隔墩坝段、河床电站、北干渠首电站和土石副坝。坝顶高程1242.6m,坝顶长度867.65m,

2、河床电站坝段坝顶宽度18.15m,河床电站最大坝高37.8m,泄洪闸坝段最大坝高28.4m。本标段范围为:隔墩坝段以北,土石副坝以南的全部永久建筑物。包括隔墩坝、河床电站、北干渠首电站、安装场坝段、主副坝连接段和开关站等。隔墩坝段位于河床电站与泄洪闸之间,隔墩坝段上、下游设纵向导墙将电站与泄洪闸分开。上游导墙顶高于泄洪闸底板3.00m 顶宽1.50m,导墙顶高程1227m 为潜墙。下游导墙顶部高程1237.30m,顶部宽2.00m。隔墩坝段为主厂房的一部分,在1238.50m 高程布置有副安装场,下层布置有集水井、水泵房、空压机室等。隔墩坝段底宽23m,最大坝高37.8m。河床电站坝段总长10

3、2.80m,顺水流方向长74.03m,设4 个机组段,安装4 台灯泡贯流式水轮发电机组,单机容量29MW。电站建基高程为1204.8m1211.30m。电站基底坐落在弱风化的泥岩上。主厂房宽24.5m,电站运行层高程1233.50m,尾水平台高程1238.50m。主厂房高24.44m。上游进口段设两道垂直拦污栅,孔口尺寸为2 孔6.7025.008m (宽高) 和2 孔6.7025.551m (宽高);一道检修门,孔口尺寸为2 孔6.7026.151m (宽高)。拦污栅和检修门均由坝顶21000kN 双向门机起吊。尾水出口设事故门一道,事故门由尾水平台上21000kN 单向门机起吊。坝踵设灌浆

4、排水廊道,廊道底板高程为1206.80m,廊道尺寸为2.5m3.5m(宽高)。在1238.50m平台布置有主变场地,安装3 台主变压器。电站坝段共设置5 个排沙孔,1#4#排沙孔位于1#4#电站坝段流道的左侧。1#排沙孔进、出口孔口尺寸分别为3.0m4.0m (宽高) 和3.0m3.0m (宽高);2#5#排沙孔进、出口孔口尺寸分别为2.5m3.5m (宽高) 和2.5m2.5m (宽高)。排沙孔进口底板高程为1212.00m;出口底板高程为1221.25m。进口设一道事故门、一道工作门,出口设一道检修门。副厂房全长53.33m,宽度为14.04m,为4 层框架建筑物。主厂房北端设主安装间,副

5、安装间在隔墩坝段,安装间高程为1238.50m,与场前区和尾水平台同高。北干渠最大引水流量为55m3/s,渠首建有北干电站。电站安装1 台直径为3.00m的灯泡贯流式机组,单机容量为3.1MW。电站进、出口流道底板高程分别为1222.68m和1224.74m,北干电站宽度为18.00m,顺水流长度为62.50m。GIS 开关站布置在左岸安装场下游东侧距副厂房15m 处,地面高程为1238.50m,与厂前区同高。站室面积为10.8m36.00m,开关站为钢筋混凝土单层框架结构。枢纽左岸上游桩号坝0+000坝0-50.00m 采用钢筋混凝土贴坡式护岸,坡度为1:2.0。从桩号坝0-50.00坝0-

6、80.00 为浆砌石护岸,左岸下游桩号坝0+139.86导流明渠右导墙为浆砌石护岸,坡度为1:2.0。上游护岸高程为1241.50m,下游护岸高程为1238.50m。消防供水高位水池修建在右岸山顶,高程约1295.00m。1.2 合同范围和工期要求1.2.1 本合同包括下列内容1.2.1.1 施工临建工程(1) 施工区交通;(2) 施工供水、供电、施工照明和通讯;(3) 施工机械修配和加工厂;(4) 临时房屋建筑和公用设施;(5) 为实现本工程必须的其它临时工程。1.2.1.2 施工导流工程(1) 上游围堰和导流明渠右堤的防护及基坑的安全渡汛;(2) 建筑物的基坑排水;(3) 上游围堰拆除。1

7、.2.1.3 永久工程(1) 隔墩坝段及导墙、河床电站坝段及引渠和尾水渠、北干电站坝段及引渠和尾水渠、安装场坝段、左岸主副坝连接段坝段的基础开挖。(2) 隔墩坝段及导墙、河床电站坝段及引渠和尾水渠、北干电站坝段及引渠和尾水渠、安装场坝段、左岸主副坝连接段坝段基础处理及灌浆、排水、抗剪桩和锚固桩。(3) 隔墩坝段及导墙、河床电站坝段及引渠和尾水渠、北干电站坝段及引渠和尾水渠、安装场坝段、左岸主副坝连接段坝段的砼及钢筋砼施工。(4) 副厂房及厂区附属建筑物施工。(5) 左岸上下游护岸工程施工。(6) GIS 开关站和厂外油库的土建、埋件施工。(7) 大坝观测设备埋设、安装、调式及施工期观测。(8)

8、 配合电站金属结构和机电设备安装的二、三期砼浇筑。(9) 水利机械辅助设备及管路 (仅限埋入一期砼内) 安装。(10) 全厂通风、采暖、空调设备安装,预埋件埋设及设备试运行。(11) 全厂消防及给排水设备安装,预埋件埋设及设备调试。(12) 永久建筑物工程的建筑与装修。(13) 由业主供应、运输,本合同承包人在现场卸货,参加验收并负责保管、安装、调试的金属结构安装工程有河床电站、北干电站、排沙孔、北干渠泄水孔的拦污栅、闸门安装及上述闸门门槽等预埋件的安装及埋设;坝顶门机、尾水平台门机及预埋件的安装和埋设;主厂房桥机安装及预埋件的安装和埋设。1.2.2 本合同主要工期要求主体工程2002 年4

9、月1 日开工;混凝土浇筑2002 年6 月1 日开始;第一台河床电站机组安装施工2003 年7 月15 日具备条件;河床电站2003 年11 月15 日下闸;上游围堰2003 年12 月30 日完成拆除;第一台河床电站机组2004 年2 月1 日发电;第四台河床电站机组2004 年9 月30 日发电。1.3 本合同主要工程量合同主要工程量表表1-1序号工程项目单位工程量备注1上游围堰拆除万8.052预制砼m314603钢筋t100614钢材t2165砂砾石开挖万27.566岩石开挖万48.367喷砼5278帷幕灌浆m砼30岩石28809固接灌浆m砼564岩石1198010排水孔m砼22岩石11

10、7911并缝灌浆350012砼万27.3213土石方填筑1965014浆砌石及抛石护坡600515钢结构安装t38691.4.1 工程地质条件坝址区发育有石炭系、第三系和第四系地层,河床部分主要分布有石炭系地层,坝基除河床右侧臭牛沟组中部及右岸羚羊角渠附近靖远组下部较集中发育灰岩和砂岩岩体外,河床左侧均由灰质泥岩、灰质页岩、杂色泥岩等软岩或松软岩间夹少量砂岩、灰岩透镜体组成。经强烈构造变动,岩体裂隙发育,多呈碎片或鳞片状,岩体破碎。坝基岩体具有以下特性:1. 坝基抗剪强度较低。2. 坝基岩体软硬相间,当建筑物跨越不同强度岩体时,存在不均匀沉陷的可能。3. 坝基软岩亲水性强,具有遇水软化、膨胀、

11、失水干裂的特点。施工过程中要尽量减少对基础岩体扰动破坏,开挖时必须预留保护层,保护层撬挖后要及时回填,并作好基坑排水,以保持其天然状态。4. 坝基基岩透水性不均匀,左岸为微或极微透水岩体。5. 石炭系地层中含有石膏。Z 石炭系岩层沿走向和倾向均是舒缓波状,总体产状走向NE60NW280,倾向SE 或SW,左岸岩层倾角为2867,河床部位3060,由于褶曲发育,局部岩层呈反倾。左岸第三系砂质粘土岩与下伏石炭系地层呈角度不整合接触,不整合面在工程区附近倾向NNE,倾角2027。1.4.2 水文气象条件坝址以上控制流域面积253420km2 约占全流域的1/3,多年平均径流量336 亿,多年平均天然

12、流量1065/s,坝址多年平均输砂量1.6 亿t,坝址多年含砂量5.44kg/。黄河*分期设计洪水成果表表1-2月份洪水标准(P%)单位:/s5101513 月1250125012504 月15701250125056 月32802840237079 月62605860505010 月40403360270011 月25702050157012 月125012501250坝址位于香山山脉北麓,近卫宁盆地南西边缘,西北紧邻腾格里沙漠。地处内陆干旱地区,受大陆西北气流的控制,呈现大陆性气候特征。年降水量的60%集中在79月,冬季降水量较少。气温年际变化不大,年内变化较大。坝址区大风和风沙多发生在4

13、 月份,多为东风和东北风。气象特征见表1-3。气象特征表表1-3序号项目单位数量1多年平均气温8.92多年极端最高气温37.63多年极端最低气温-29.24多年平均降水量mm183.35多年平均蒸发量mm18876多年最大风速m/s347最多风向NW8最大冻土深度cm831.4.3 对外交通条件坝址左岸附近有包兰铁路通过,北侧3km 处为*火车站,距坝址下游12km 为迎水桥火车站,为本工程外来物资中转站。从迎水桥火车站至工地有直通公路可以到达,由省际国道石营公路至坝址已新建一条进场道路,作为本工程对外来交通线路,新建道路长2.6km,路宽8.5m,碎石路面,跨导流明渠桥,桥面宽9m,荷载等级

14、为超汽20。1.4.4 供电发包人已修建10kV/0.4kV 变压器输出端以上的供电设施,接线点的位置:附企区:一号路起点附近生活区:35kV 高压变电站附近生产区:上、下游围堰高程1241.00m 左岸坝头附近。1.4.5 施工供水发包人已修建施工和生活用水水池,其供水主干管路分别埋设至生活区及上游围堰左岸坝头附近,接支管引至各施工点。1.4.6 施工通讯施工通讯工区北侧有当地通讯部门的线路通过,但发包人要求承包商的对外通讯线路不得多于2 条。内部通讯的线路安装及设备配置和设备的维护承包单位自负,并无偿提供给业主及监理工程师使用。1.4.7 混凝土生产系统发包人已委托其它承包人完成混凝土生产

15、系统,给本标段的承包人提供商品混凝土。生产能力满足本标混凝土的质量、品种、出机口温度和浇筑强度等的要求,混凝土最大生产强度为165m3/h。1.5 工程特点*水利枢纽为河床式电站,属三等中型工程,电站装机为灯泡贯流式机组。电站除水电站建筑物一般特点外还具有以下工程特点:(1) 工程施工技术复杂、施工难度大、工期紧。(2) 由于工期紧,电站建设为全年施工,施工中遭遇两次冬季施工和两次夏季施工,温控要求高,对工程进度和施工质量产生较大的影响。(3) *坝址地处西北内陆干旱地区,日温差大、多风沙增加了施工难度。(4) 施工场地开阔,便于布置。(5) 电站基底坐落在弱风化的泥岩上,要进行软基处理。1.

16、6 施工协作和配合由于*水利枢纽工程还有其它承包人承担其它标段的施工。特别是工地交通、场地占用、混凝土运输等方面势必产生相互干扰。因此,在施工过程中,我局将加强施工调度管理,积极服从业主及监理工程师的协调,主动同其它承包商加强联系,共同协商解决施工中出现的场地争议等问题,严格按照业主及监理工程的指令执行。严格根据合同条款规定或业主及监理工程师的指示,向其它承包人提供施工配合及工程安全监测仪器埋设、安装和施工期的观测配合。第一节 第二章施工总平面布置及说明2.1 布置原则及说明2.1.1 布置原则根据招标文件要求,结合*水利枢纽工地目前实际情况及本标招标文件所述的施工技术条件和本工程的特点,为满

17、足本工程的施工需要,施工按以下原则进行。(1) 所有临建设施、施工辅助企业、施工道路均按招标文件要求及业主提供的各种条件在指定的厂区内进行规划布置。(2) 临建设施的规模和技术指标根据施工总进度和施工强度的需要进行规范设计。(3) 所有临建设施的布置本着有利于施工、易于管理、节约用地及安全可靠和因地适宜的原则。(4) 充分利用我局承建黄河*导流标已修建的施工辅企设施。2.1.2 布置说明根据招标文件本标业主提供37000m2 的生产生活用地,布置的生产设施及辅助企业有钢木加工厂、施工机械设备停放保养厂、油库、炸药库、综合仓库、金属结构加工厂及混凝土预制厂等,以上生产、生活办公福利设施及辅助企业

18、的布置位置及占地面积、建筑面积详见表2-1,以上生产、生活办公福利设施及辅属企业的布置说明详见施工总平面布置图。2.2 临时生活房屋建筑和公用设施根据总进度计划安排,河床电站及北干电站土建工程施工高峰平均人数约为1000人,生活办公设施包括职工住宅、食堂、办公室及生活福利等设施,需房屋建筑面积为6000,占地面积约为17500,其中:业主在左岸可提供施工生活用房3500(包括现有导流标生活办公营地),需新建房屋建筑面积有2500。所有宿舍将在稍加平整的场地上随地势而建,均为单层砖砼结构。各项设施及建筑面积详见表2-1。施工营地及办公区临时建筑汇总表表2-1工程项目建筑面积()占地面积()结构备

19、注宿舍34006000单层砖混现有1500m2食堂100500单层砖混现有浴室901000单层砖混医疗室120600单层砖混厕所50500单层砖混现有25m2主办工楼20003000三层框架结构业主提供活动室120500单层砖混篮球场500碎石+三合土面层厚10cm羽毛球场800碎石+三合土面层厚10cm招待所120600单层砖混总计6000175002.3 附属企业2.3.1 钢木加工厂钢木加工厂内设置钢筋、木材加工厂,布置在左岸坝轴线下游导流明渠与美丽渠之间业主提供的其它标机械停放场内,占地面积约为4500,其中房屋建筑面积200,棚建300。(1) 钢筋加工厂本工程主体钢筋总量约为1 万

20、多吨,钢筋高峰月用量约为600 吨,钢筋加工能力20 吨/班,每天两班生产,配备钢筋切断机GJ5-40 型3 台,GJ7-40 型钢筋弯曲机3台,钢筋调直机GJ4-4/14 型2 台,8 吨汽车吊1 台以及对焊机3 台和弧焊机3 台,以满足本工程钢筋加工需要。(2) 木材加工厂本工程木材加工主要为异形木模板加工及其它木材加工,木材加工能力5/班,每天两班生产,配备MJ346 细木工带锯机1台,MB206-600mm 双面木工刨床1 台,MJ224 万能圆盘锯1 台。2.3.2 混凝土预制厂为满足本工程混凝土预制的施工需要,在1#路旁的C1 标生产设施区内设置混凝土预制厂,场地平整,并且与为主提

21、供的系统混凝土拌和楼距离较近,便于施工。预制厂占地面积8000,其中房屋建筑面积60,棚建100。2.3.3 炸药库利用我局承建黄河*导流标已修建的炸药库,不再另建仓库。按施工总进度的开挖强度,结合岩性特点,岩石开挖的最高强度为21 万/月。最大月需求炸药量为100 吨/月。按每星期周转一次考虑,能满足施工要求。2.3.4 油库根据招标文件,油库布置在导流明渠左岸C1 标机械停放场地内,承担施工机械的油料储存及供应。设有储油罐、加油机房、机油存放棚、小型油料储存仓库及消防保卫值班室等,占地面积400,其中房屋建筑面积80,主要设备有自动加油机3台,50 吨柴油罐3 个,15 吨汽油罐2 个,5

22、 吨油罐运输加油车1 辆。2.3.5 金属结构加工厂主要承担要工程范围内钢结构、预埋件、管路、管路附件等钢构件的制作;金结埋件、门叶、附属设备,通风、空调和采暖设备,消防和给排水设备的存放,金加工等任务。厂区占地面积4000,其中主车间为1220m 砖混结构;棚建400;值班室、工具房、材料设备库等建筑面积为216。2.3.6 综合仓库综合仓库布置在左岸2#公路旁业主提供的C1 标仓库用地施工场地内,用于工程施工金属材料、五金、电器设备、小型工器具、配件及劳保的供应和存储,以及其它材料的存放和供应,该库占地面积2100,其中房屋建筑面积200,棚建200。2.3.7 前方生产、指挥调度等房屋建

23、筑为满足前方生产、指挥调度等需要,不影响永久工程的施工及交通运输道路的畅通条件下,在导流明渠右边坡桥下游的适当位置设置前方生产、调度用房,房屋建筑面积140,占地面积500。2.3.8 试验室混凝土试验室布置在与混凝土预制厂同一场地内,以满足混凝土现场试验及材料试验需要,房屋建筑面积300m2(包括办公用房),占地面积500。2.3.9 施工机械设备停放保养厂该厂主要承担本工程施工机械中修以下的维护及施工车辆的保养以及停放,承担工程施工的小型机械配件的加工任务。该厂有汽车停放场地、修理车间、小型配件、工具仓库等。占地面积2500,其中房屋建筑面积200,棚建120,布置在导流明渠左岸C1 标机

24、械停放场地内。2.3.10 骨料生产及混凝土拌和系统骨料生产及混凝土拌和系统本标不另建,采用业主已委托其它承包人完成的混凝土生产系统提供骨料及混凝土,混凝土从拌和站用6 自卸搅拌车或20t 自卸车运输至各施工点,运输距离为到坝前门机0.65km,运至坝后门机1.2km,预制厂0.2km。2.3.11 临时生产房建汇总水电站施工所需设置的生产及仓库系统临时房建及占地面积汇总表见表2-2。施工辅助设施临时建筑面积汇总表表2-2工程项目名称建筑面积()棚建面积()占地面积()备注钢木加工厂2003004500砖混结构混凝土预制厂601004000砖混结构油库80400砖混结构金结加工厂4564004

25、000砖混结构综合仓库2002002100砖混结构前方调度室140500砖混结构试验室300500砖混结构机械停放场2001202500砖混结构合计16361120185002.4 施工临时道路根据招标文件可供本工程使用的施工道路详见施工总平面布置图(图号:*TB-SPT/C1-01)。在本工程开工前左岸有石营公路至枢纽的进场公路,右岸通向下游土料场的简易公路及部分施工场内的交通干道已形成,可供本工程使用。为满足河床电站及北干电站土建工程 (C1 标) 的施工,还需修建以下施工道路。2.4.1 附属企业厂区道路主要解决厂区与主干道的沟通,解决运输交通,总长200m。2.4.2 基坑下游施工道路

26、从下游围堰左侧修至到基坑坝后门机位置,主要解决基坑下游的开挖、混凝土浇筑、基坑开挖及电站坝段的混凝土浇筑等的运输,总长约420m,路宽8m,泥结碎石路面,随开挖面的变动而调整S 型路线,坡度59%。2.4.3 基坑上游施工道路从上游围堰的左侧修筑至基坑坝前门机位置,主要解决基坑上游的开挖、混凝土浇筑、基坑开挖及电站坝段的混凝土浇筑等的运输,该路宽8m 宽,路面为泥结碎石路面,坡度68%,随开挖面的变动而调整S 型路线,道路总长约350m。2.4.4 主干道的维护在本标工程施工期间维护施工场区内的主干道,保证施工交通的畅通,维护公路总长2200m。2.4.5 主要施工道路特性左岸石营公路至枢纽的

27、进场公路,右岸通向下游土料场的简易公路及部分施工场内的交通干道业主已先行完成,可提供河床电站及北干电站土建标的施工单位使用。自行修建的泥结石路面,碎石砂土面层厚度为10cm。基坑道路要留足一定的保护层,防止对基岩的扰动。施工道路半挖半填,挖填量自身平衡,总挖填量为1000m3,新修道路970m,主要施工道路特性表详见表2-3。4-13主要施工道路特性表表2-3序号道路名称起始点起始点高程长度(m)坡度%路宽(m)备注1对外交通进场公路起点至*县城20km。石营公路省际国道2进场公路石营公路至坝址新建2.6km业主修建道路3场内交通一、二、三号道路2.2km业主修建道路4L1AB C124112

28、30 1215160+190688新建上游围堰至坝前门机,泥结石路面,5L2DE F12381229 1213100+320598新建下游围堰至坝后门机,泥结石路面2.5 施工供风本工程最高施工供风设备选用4 台英格索兰20m3/min 移动式油动空压机,主要供4 台CM351 潜孔钻机进行本标段内的岩石开挖,另在左岸坝头布置2 台25/min、2 台18m3/min 电动空压机,主要用于手风钻钻孔、基础锚杆、北干电站左岸和隔墩坝段右岸喷锚支护、临时边坡锚杆支护及开挖边坡的临时支护。以上空压机站利用附近空闲场地就近布置,然后用钢管和胶管接至各用风点。前期为工程开挖、支护用风,后期为混凝土浇筑及

29、灌浆用风。2.6 施工供电业主已在坝区左岸设置两座10kV/0.4kV 变电站,提供C1 标承包人使用。承包人负责设计、施工、采购、安装、调试、运行管理和维修由业主指定供电点的降压变电站输出端至所有施工区和生活区的输电线路、配电所及其全部配电装置和功率补偿装置。2.6.1 用电规划变电所布置:根据施工总平面布置,业主提供10kV/0.4kV 低压变电站4 个,本标拟建10kV/6kV 高压变电站2 个。共安装两台10 kV /6 kV 变压器,2 面高压开关柜,供电区域分别是:1#高压变电所:即在坝前门机附近靠左岸安装S9-630kVA/10/6kV 变压器一台及2面高压配电屏,为两台MQ10

30、00 型门机供电。2#高压变电所:即在坝后门机附近靠左岸安装S9-400kVA/10/6kV 变压器一台及2面高压配电屏,为两台MQ600/30 型门机供电。3#变电所:即为业主提供的左岸上游S9-800kVA/10/0.4kV 变压器一台,前期主要满足开挖、排水,照明及机修厂等用电需要,后期则主要满足混凝土浇筑、金属结构安装等需要。4#变压器:即为业主提供的左岸下游S9-630kVA/10/0.4kV 变压器一台,前期主要满足开挖、排水及照明等用电需要,后期则主要满足混凝土浇筑 、金属结构安装等需要。5#变压器:即为业主提供的35kV 变电所附近的S9-315kVA/10/0.4kV 变压器

31、,主要满足生活及照明等用电需要。6#变压器:即为1#路旁的业主提供的S9-315kVA/10/0.4kV 变压器,主要满足预制厂、金结加工厂、钢木加工厂及综合仓库等的用电。2.6.2 供电线路布置高压回路:从业主指定的左岸上游10kV 变电站 (3#变电站) 的上线采用LGJ-3*70 线架空引至坝前门机附近,为1#变电站提供电源。高压回路:从业主指定的左岸下游10kV 变电站 (4#变电站) 的上线采用LGJ-3*70 线架空引至坝后门机附近,为2#变电站提供电源。施工供电布置见供水供电及排水平面布置图(图号:*-TB-SPT/C1-02) ,施工供电主结线见供电接线原理图(图号:*-TB-

32、SPT/C1-03)。2.6.3 施工照明采用2kw 镝灯分别安装在主坝左岸上下游的适当位置,以确保基坑开挖及混凝土浇筑夜间作业时所必须的照明标准。施工各仓内钢筋、模板及混凝土浇筑的夜间照明采用1kw 的碘钨灯局部照明为主。所有的电器安装及线路架设均严格按照招标文件规定的设计技术规程及安装与验收规范进行施工。2.6.4 备用电源为安全起见,将在主坝左岸3#变电站附近安装一台100kw 的柴油发电机供施工排水及事故照明之用。在生活区安装一台12kw 的柴油发电机组供生活区的生活用电。2.6.5 施工供电系统主要设备及材料主要供配电设备及材料汇总见表2-4。2.7 施工通讯在工程开工前,与当地邮电

33、部门协商解决通到施工现场的通信线路和邮电服务设施,并自行负责设计、施工、采购、安装、管理和维修。2.7.1 通信方式(1) 直拨电话:在办公营地设2 部直拨电话 (其中传真机1 部)。(2) 内部调度电话:在办公营地设一台900GD-XH60 门数字程控调度通讯总机,用户30 个,供各业务部门和各生产单位的生产调度通讯,并按要求向业主及监理工程师提供通讯服务。(3) 施工现场的调度通讯采用袖珍式无线电对讲机30 部。2.7.2 通信线路通信线路采用通讯电缆架空形式,主要通讯设备汇总见表2-4。主要供配电、通讯设备及材料汇总表表2-4序号名称型号及规格单位数量备注1变压器S9-630kVA/10

34、/6kV台1门机专用2变压器S9-400kVA/10/6kV台1门机专用3变压器S9-630kVA/10/0.4kV台1业主提供4变压器S9-800kVA/10/0.4kV台1业主提供5变压器S9-315kVA/10/0.4kV台1业主提供6变压器S9-315kVA/10/0.4kV台1业主提供7高压配电屏kYN1-10-台48低压配电屏PGL2-/PGJ2-D台69动力配电盘XL台1210数字程控调度通讯站900GD-XH60 门台111电话机HA5888P/TSDZ 型部3012袖珍无线电对讲机FH-700、S45-470MHZ部30已有15 部13钢心铝绞线LGJ-70m1200014绝

35、缘电线BLV-70m100015水泥杆912m根6016高压电缆6KVm80017低压电缆VV395+150m40018低压电缆VV3185+195m30019柴油发电机GF-100台120柴油发电机GF-12台12.8 施工排水施工排水主要是上、下游围堰渗水、雨季地表水、施工生产的污水及基坑岩石渗水等,经估算基坑上游排水总强度约为240/h,基坑下游排水总强度约为408/h。解决施工排水问题,以便开挖、混凝土浇筑、填筑及其它施工作业能在干地上进行,并在施工期间保持开挖边坡的稳定。为施工方便,共布设二个排水系统,分别设在上、下游围堰适当位置。在上、下游围堰坡底处附近各挖一条截水槽,根据地形在围

36、堰内最低处挖集水池,布设泵站,集中排水,将水抽到黄河。为防止基坑外部雨水流入基坑,在靠近基坑范围以外开挖截水沟和集水池,以拦截水流。基坑开挖渗水采用2潜水泵倒至下游集水池。基坑上游排水:排水强度约240h,根据围堰高度和排水总强度,选用1 台排水能力约为100/h 的4离心泵和一台排水能力约为200/h 的5离心泵进行基坑经常性排水作业,泵站内配两台2潜水泵,以利离心泵的启动。基坑下游排水:排水强度约408/h,根据围堰高度和排水总强度,选用1 台排水能力约为200/h 的5离心泵和1 台排水能力约为400/h 的6离心泵进行基坑经常性排水作业,排水作业时泵站内配两台2潜水泵,以利离心泵的启动

37、。基坑上下游的排水泵根据实际排水量作适当调整。生产污水的排放:根据河床电站的施工特性,主要生产污水有混凝土施工过程中的废水,本工程设置1 个集水泵站,设置一个6 的双室水箱和相应扬程及排量的污水泵,并敷设4钢管至沉淀池。2.9 施工供水本标开工前业主已修建生活用水及生产用水的供水设施,从业主提供的供水干管末端,连接引水支管铺设到用水处。生活供水有500t 水池,高程在1243.5m,生产供水有1000t 的蓄水池,高程在1243.5m,水质满足规范要求,供水量可满足使用要求。详见水电及排水平面布置图(图号:*-TB-SPT/C1-02)。施工供水系统主要供给河床电站及北干电站的开挖、支护、混凝

38、土浇筑、施工辅助工厂和消防用水等。经过计算分析本标施工期最大用水量为360t/h,详见供水系统流程图(图号:*-TB-SPT/C1-04)。施工营地及施工的生活用水,从生活供水点引到各用水处,水质符合生活饮用水卫生标准的相关规定,具体用水点所处位置高程及水压要求见表2-5。供水特性表表2-5序号用水点用水量(t/h)用水点高程备注1河床电站30012101260水压不够时可采用管道泵增压2钢木加工厂51239.53混凝土预制厂301241.54金属结构厂51239.55生活营地71239.56试验室21241.57综合仓库21239.58机械停放保养场412419油库2124110主办公楼31

39、239.5合计3602.9.1 供水系统布置及工艺流程供水系统详见供水系统工艺流程图(图号:*-TB-SPT/C1-04)。供水系统主要材料一览表详见表2-6。供水材料汇总表表2-6序号名称型号单位数量备注1钢管200m1000施工用水主管2钢管100m800附企厂区供水管3钢管50m2200各工作面供水分管2.10 其它临时设施布置2.10.1 消防设施供水系统已考虑消防用水,在各施工区,库房以及生产辅助企业,设置消防专用水阀,并按有关规定配置足够的灭火器材。2.10.2 各种信号、标志的设置在施工工区内,设置一切必须的信号、标志,包括标准的道路标志、报警信号、危险信号、安全信号以及指示信号

40、等。2.10.3 环保设施在施工期间遵守国家和地方有关环境保护的法规和规章,在施工机械停放场和油库分别设废油处理池,防止污染土壤,在施工现场和生活区设置足够的临时卫生设施,定期处理。本工程完工后,按照监理工程师的要求拆除一切必须拆除的施工临时设施和生活临时设施。2.11 弃碴场本标开挖的弃料堆放在左岸C1 标弃碴场,可利用开挖料根据监理工程师的指令运往左岸砂石料场。具体开挖碴料运距见表2-7。开挖碴料运距表表2-7开挖料种类开挖料数量料场位置运距备注可利用砂砾料2 万左岸砂石料场1.5Km砂砾弃料25.56 万左岸C1 标弃碴场2.6Km岩石弃料48.35 万左岸C1 标弃碴场2.6Km第一节

41、 第三章施工总进度和进度保证措施3.1 编制依据SPT/C1 标施工进度安排编制依据为:1) 招标文件对总工期的要求;2) 技术规范及招标图纸;3) 节点控制形象目标要求;4) 结合我局承建导流明渠标施工中的经验和我局以往的工程实践经验;5) 为其它合同标段提供工作面的时间;6) 投标阶段所拟定的施工组织设计方案,结合本工程的特征及分项工程的施工方法。3.2 编制原则围绕施工中的关键线路和重点项目统筹安排,在确保各节点工期按要求实现的同时,其它施工项目协调有序进行。施工进度安排留有余地,力求均衡生产,合理投入资源,在确保工程质量和进度的前提下,降低施工成本。3.3 合同节点控制进度要求本标段主

42、要控制性工期见表3-1。合同控制施工进度表表3-1序号要求完工日期工程项目12002 年4 月1 日SPT/C1 标主体工程开工22002 年6 月1 日混凝土开始浇筑32003 年7 月15 日第一台水轮机组安装施工面具备安装条件42003 年11 月15 日河床电站下闸52003 年12 月30 日河床上游围堰完成拆除62004 年2 月1 日第一台河床电站机组发电72004 年9 月30 日第四台河床电站机组发电82004 年9 月30 日完成本标的全部工作3.4 施工进度计划3.4.1 施工总进度安排说明开工后在上下游围堰的防护下,进行左岸连接段、安装间段、北干电站、河床电站坝段、隔墩

43、坝段部位的土石方开挖,基础处理 (挖孔桩),混凝土浇筑和金属结构的安装。在施工安排上由于受浇筑混凝土目标的要求控制,75.92 万m3 土石方的开挖集中在4 个月时间内完成,施工组织尤其重要。为了满足2002 年6 月1 日浇筑第一块混凝土的要求,结合开挖选择安装间坝段进行第一块混凝土浇筑,因此在施工安排上一方面保证月开挖强度,另一方面突出重点部位开挖,满足主体工程开始浇筑混凝土的目标,这是开工后总体安排上重点考虑的。基础软基处理方面由于挖孔桩作业面狭小,另外,基础层又采用人工撬挖的方式,故需要多开工作面,以保证混凝土及时覆盖,同时为固结灌浆争取时间,这样才能保证混凝土浇筑的顺利进行。河床坝段混凝土浇筑在施工安排上重点加强A 块的浇筑,为坝顶门机安装争取时间。同时为在冬季进行河床坝段混凝土浇筑创造条件。冬季主要进行B 块混凝土的浇筑,由于A 块较B 块高程高,有利于搭设保温设施进行保温以保证浇筑质量。北干电站坝段、安装间坝段优先于河床坝段早达到坝顶,一方面为安装坝顶门机提供工作面,另一方面进行主厂房安装间框架柱施工,形成桥机吊车梁,为安装厂内桥机创造条件,保证机组安装的顺利进行。3.4.2 主要施工项目进度计划说明(1) 临建工程:2002 年4 月1 日2002 年6 月30 日;(2) 砂砾石开挖:2002 年4 月1 日2002 年5 月31 日;
