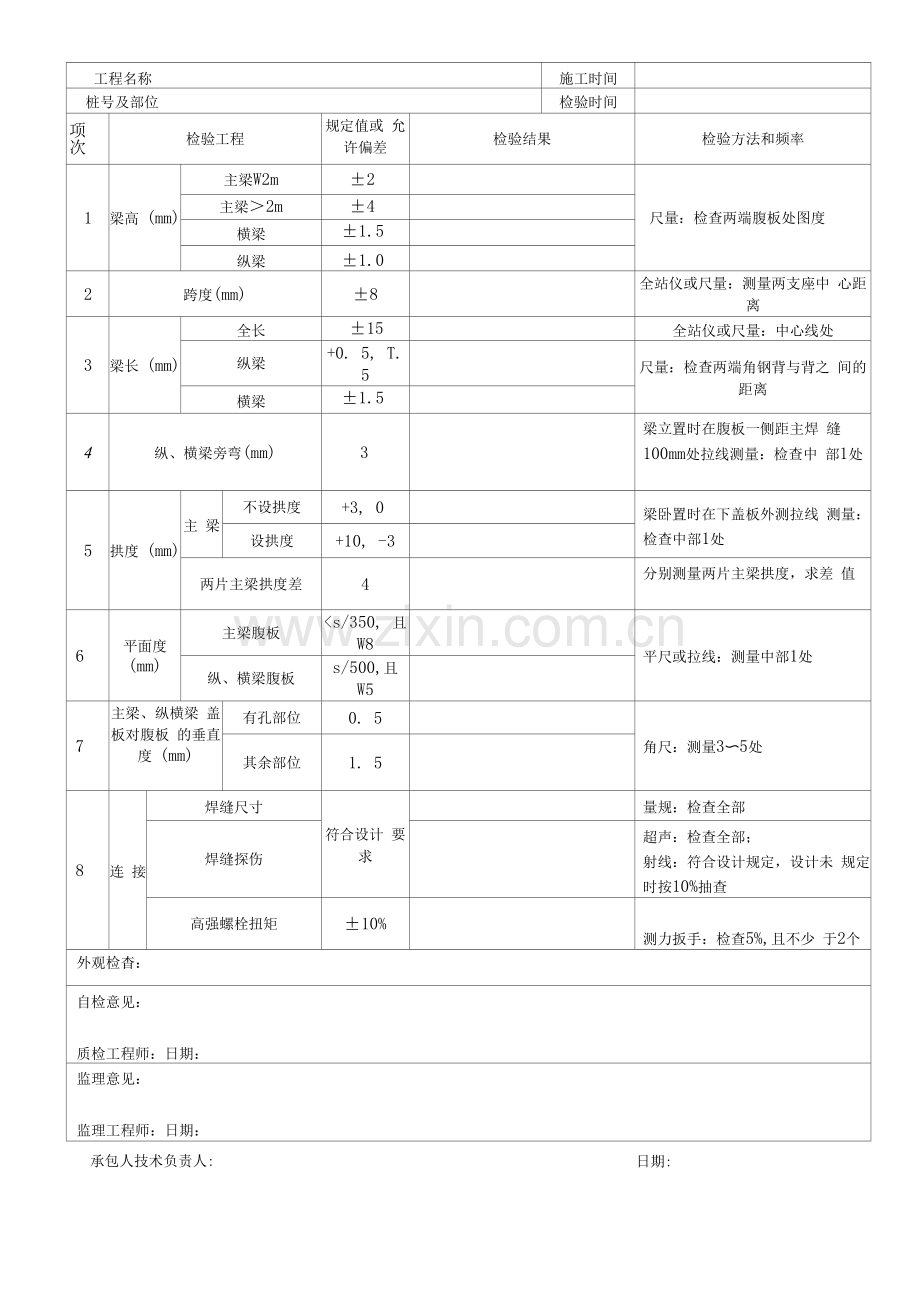

高速公路工程钢桥钢板梁制作现场质量检验报告单
承包单位：施工标段：
监理单位：编 号：
工程名称

施工时间

桩号及部位

检验时间

项次
检验工程
规定值或 允许偏差
检验结果
检验方法和频率
1
梁高 (mm)
主梁W2m
±2

尺量：检查两端腹板处图度
主梁＞2m
±4

横梁
±1.5

纵梁
±1.0

2
跨度(mm)
±8

全站仪或尺量：测量两支座中 心距离
3
梁长 (mm)
全长
±15

全站仪或尺量：中心线处
纵梁
+0. 5, T. 5

尺量：检查两端角钢背与背之 间的距离
横梁
±1.5

4
纵、横梁旁弯(mm)
3

梁立置时在腹板一侧距主焊 缝100mm处拉线测量：检查中 部1处
5
拱度 (mm)
主 梁
不设拱度
+3, 0

梁卧置时在下盖板外测拉线 测量：检查中部1处
设拱度
+10, -3

两片主梁拱度差
4

分别测量两片主梁拱度，求差 值
6
平面度 (mm)
主梁腹板
<s/350, 且W8

平尺或拉线：测量中部1处
纵、横梁腹板
s/500,且 W5

7
主梁、纵横梁 盖板对腹板 的垂直度 (mm)
有孔部位
0. 5

角尺：测量3〜5处
其余部位
1. 5

8
连 接
焊缝尺寸
符合设计 要求

量规：检查全部
焊缝探伤

超声：检查全部；
射线：符合设计规定，设计未 规定时按10%抽查
高强螺栓扭矩
±10%

测力扳手：检查5%,且不少 于2个
外观检杳：
自检意见：
质检工程师：日期：
监理意见：
监理工程师：日期：
承包人技术负责人:
日期:
