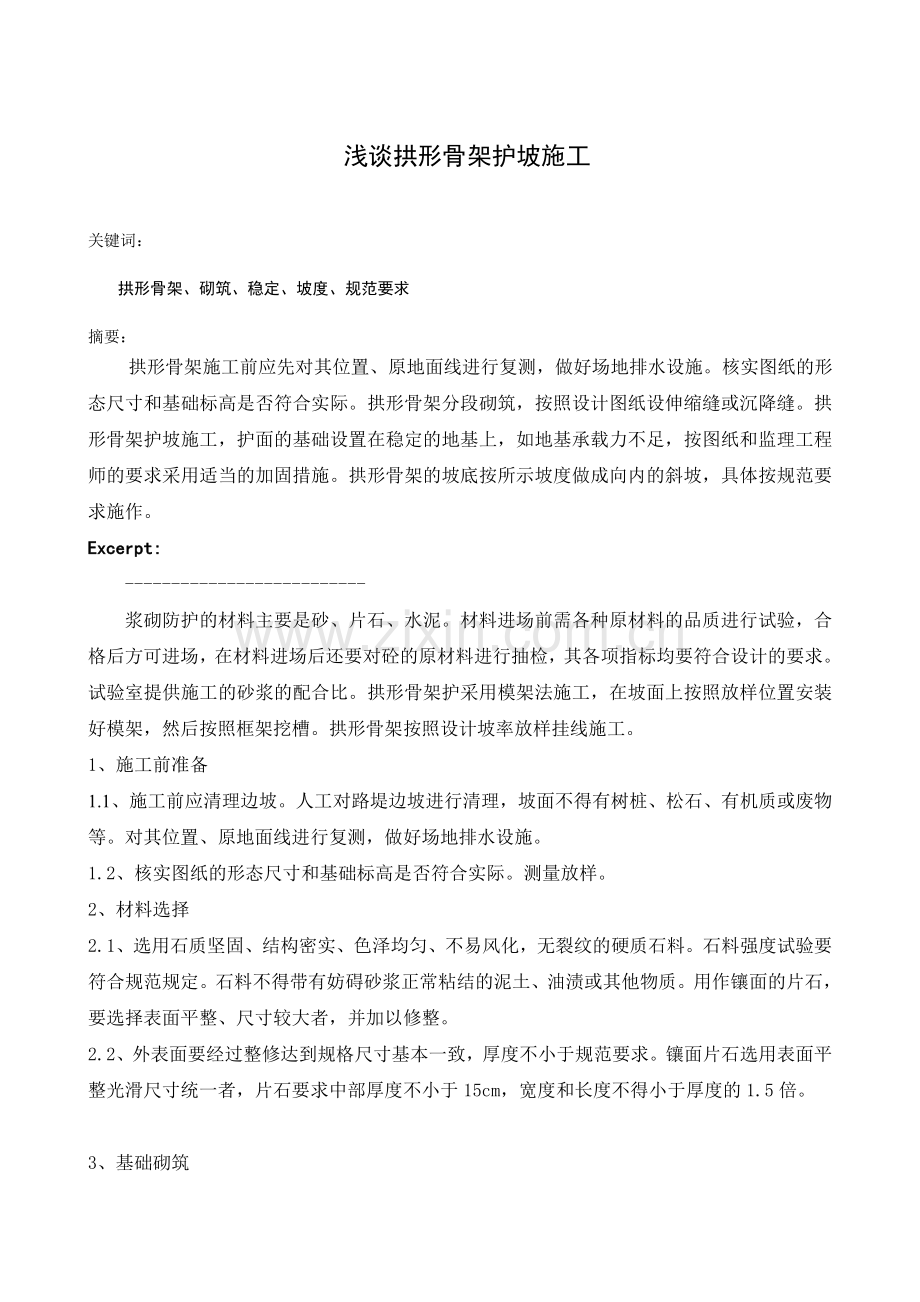

浅谈拱形骨架护坡施工

关键词：

拱形骨架、砌筑、稳定、坡度、规范要求

摘要：
拱形骨架施工前应先对其位置、原地面线进行复测，做好场地排水设施。核实图纸的形态尺寸和基础标高是否符合实际。拱形骨架分段砌筑，按照设计图纸设伸缩缝或沉降缝。拱形骨架护坡施工，护面的基础设置在稳定的地基上，如地基承载力不足，按图纸和监理工程师的要求采用适当的加固措施。拱形骨架的坡底按所示坡度做成向内的斜坡，具体按规范要求施作。
Excerpt:
--------------------------
浆砌防护的材料主要是砂、片石、水泥。材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。试验室提供施工的砂浆的配合比。拱形骨架护采用模架法施工，在坡面上按照放样位置安装好模架，然后按照框架挖槽。拱形骨架按照设计坡率放样挂线施工。
1、施工前准备
1.1、施工前应清理边坡。人工对路堤边坡进行清理，坡面不得有树桩、松石、有机质或废物等。对其位置、原地面线进行复测，做好场地排水设施。
1.2、核实图纸的形态尺寸和基础标高是否符合实际。测量放样。
2、材料选择
2.1、选用石质坚固、结构密实、色泽均匀、不易风化，无裂纹的硬质石料。石料强度试验要符合规范规定。石料不得带有妨碍砂浆正常粘结的泥土、油渍或其他物质。用作镶面的片石，要选择表面平整、尺寸较大者，并加以修整。
2.2、外表面要经过整修达到规格尺寸基本一致，厚度不小于规范要求。镶面片石选用表面平整光滑尺寸统一者，片石要求中部厚度不小于15cm，宽度和长度不得小于厚度的1.5倍。

3、基础砌筑

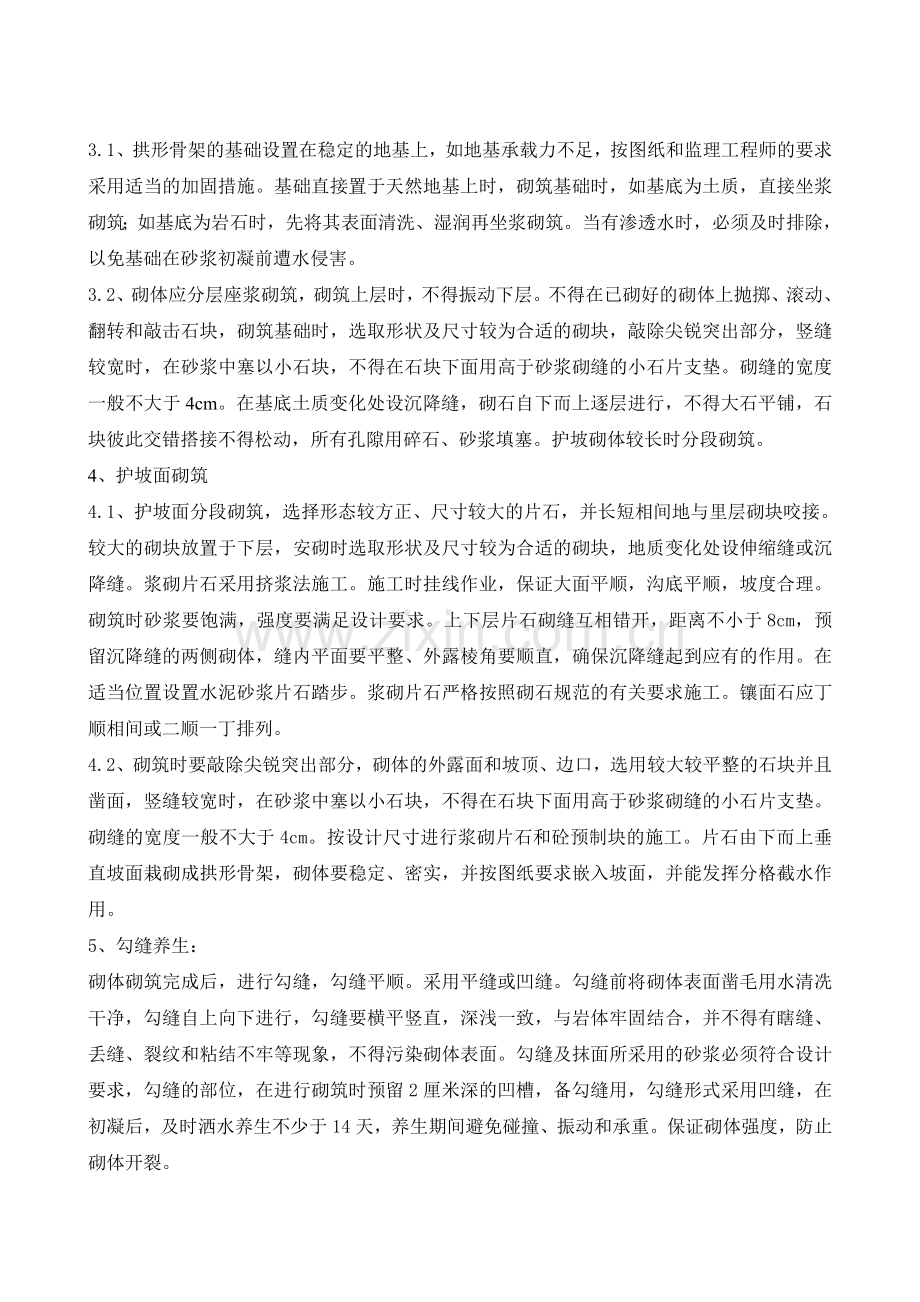

3.1、拱形骨架的基础设置在稳定的地基上，如地基承载力不足，按图纸和监理工程师的要求采用适当的加固措施。基础直接置于天然地基上时，砌筑基础时，如基底为土质，直接坐浆砌筑；如基底为岩石时，先将其表面清洗、湿润再坐浆砌筑。当有渗透水时，必须及时排除，以免基础在砂浆初凝前遭水侵害。
3.2、砌体应分层座浆砌筑，砌筑上层时，不得振动下层。不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块，砌筑基础时，选取形状及尺寸较为合适的砌块，敲除尖锐突出部分，竖缝较宽时，在砂浆中塞以小石块，不得在石块下面用高于砂浆砌缝的小石片支垫。砌缝的宽度一般不大于4cm。在基底土质变化处设沉降缝，砌石自下而上逐层进行，不得大石平铺，石块彼此交错搭接不得松动，所有孔隙用碎石、砂浆填塞。护坡砌体较长时分段砌筑。
4、护坡面砌筑
4.1、护坡面分段砌筑，选择形态较方正、尺寸较大的片石，并长短相间地与里层砌块咬接。较大的砌块放置于下层，安砌时选取形状及尺寸较为合适的砌块，地质变化处设伸缩缝或沉降缝。浆砌片石采用挤浆法施工。施工时挂线作业，保证大面平顺，沟底平顺，坡度合理。砌筑时砂浆要饱满，强度要满足设计要求。上下层片石砌缝互相错开，距离不小于8cm，预留沉降缝的两侧砌体，缝内平面要平整、外露棱角要顺直，确保沉降缝起到应有的作用。在适当位置设置水泥砂浆片石踏步。浆砌片石严格按照砌石规范的有关要求施工。镶面石应丁顺相间或二顺一丁排列。
4.2、砌筑时要敲除尖锐突出部分，砌体的外露面和坡顶、边口，选用较大较平整的石块并且凿面，竖缝较宽时，在砂浆中塞以小石块，不得在石块下面用高于砂浆砌缝的小石片支垫。砌缝的宽度一般不大于4cm。按设计尺寸进行浆砌片石和砼预制块的施工。片石由下而上垂直坡面栽砌成拱形骨架，砌体要稳定、密实，并按图纸要求嵌入坡面，并能发挥分格截水作用。
5、勾缝养生：
砌体砌筑完成后，进行勾缝，勾缝平顺。采用平缝或凹缝。勾缝前将砌体表面凿毛用水清冼干净，勾缝自上向下进行，勾缝要横平竖直，深浅一致，与岩体牢固结合，并不得有瞎缝、丢缝、裂纹和粘结不牢等现象，不得污染砌体表面。勾缝及抹面所采用的砂浆必须符合设计要求，勾缝的部位，在进行砌筑时预留2厘米深的凹槽，备勾缝用，勾缝形式采用凹缝，在初凝后，及时洒水养生不少于14天，养生期间避免碰撞、振动和承重。保证砌体强度，防止砌体开裂。
6、拱形骨架植草护坡施工
拱形骨架施工完成后，按图纸要求进行选用草皮或草籽，草皮在格中从下向上逐排错缝铺设紧密，并用木桩或竹桩固定于边坡上。草皮在运输过程中用湿麻袋覆盖，以防太阳、大风和恶劣天气的损害；对新植的草皮洒水养护。
7、 拱形骨架护坡施工过程中，作业队伍还要做到以下要求
7.1、路堤坡面防护施工应在路堤沉降基本结束后进行，以免路堤自然沉降造成防护砌体破损。
7.2、浆砌片石或砖骨架施工，护坡底坡面夯填密实，开挖和回填度符合设计要求。砌体应砌成直线，每层大致找平，底层和基层应用较大的精选石块，所有层次的铺砌都应使承重面和石块的的天然面层平行。
7.3、浆砌片石严格按照砌石规范的有关要求施工。镶面石应丁顺相间或二顺一丁排列，砌缝宽度不大于30mm，上下层竖缝错开距离不小于80mm。砌筑用的水泥砂浆采用砂浆搅拌机拌和，用斗车运至作业面，保证砂浆在终凝前用完，如果在运输过程中出现泌水现象，应重新拌和后方可使用。砌筑用石料要符合设计及规范要求，保证砌体强度，防止砌体开裂。杜绝通缝瞎缝等质量通病。

相关文献：
[1]铁路混凝土与砌体工程施工规范 中国铁道出版社 2005年
[2]铁路路基工程施工质量验收标准 中国铁道出版社 2004年
