照明符号.doc

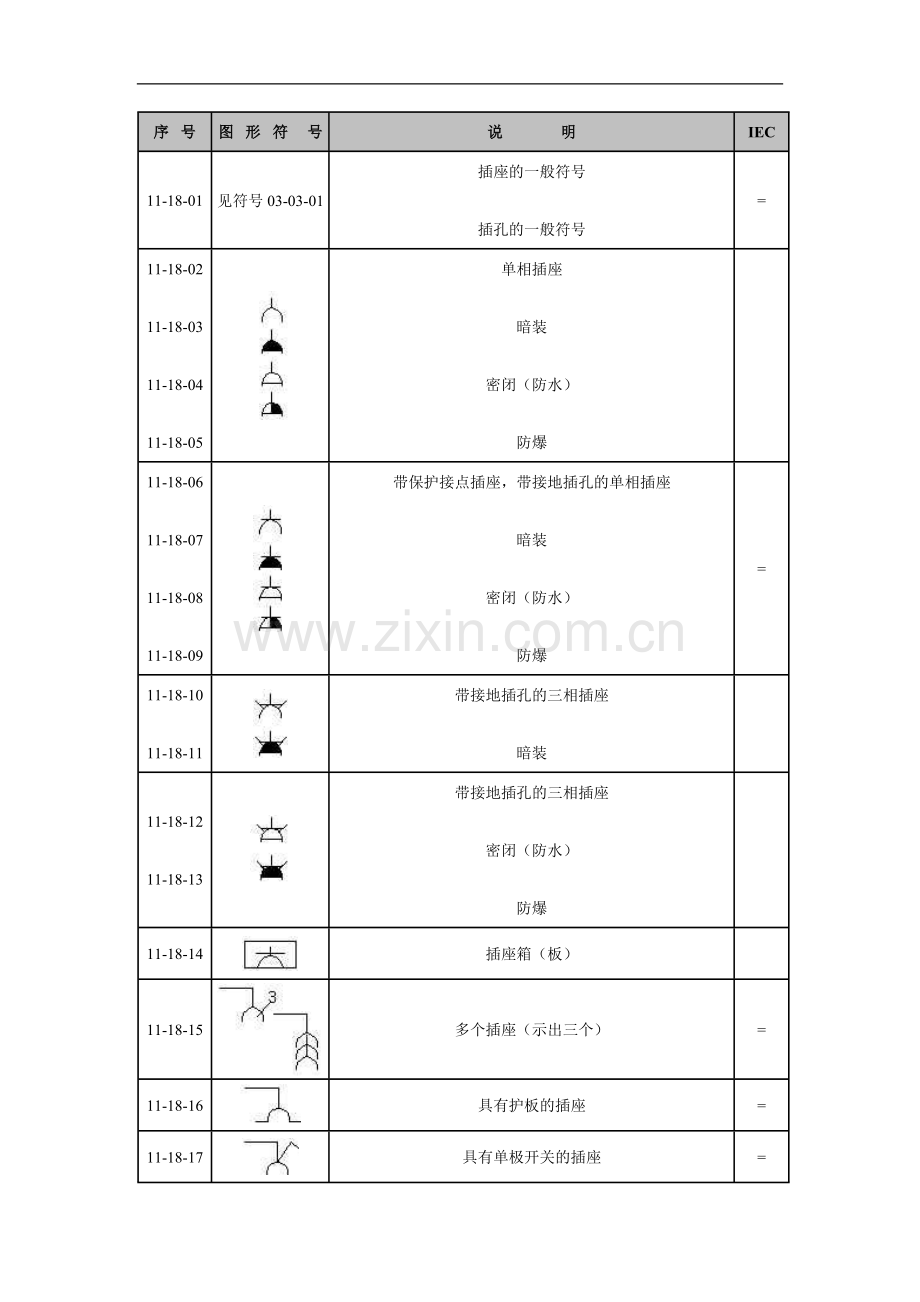

序 号图 形 符 号说 明IEC11-18-01见符号03-03-01插座的一般符号 插孔的一般符号=11-18-02 11-18-0311-18-0411-18-05单相插座 暗装密闭（防水）防爆11-18-06 11-18-0711-18-0811-18-09带保护接点插座，带接地插孔的单相插座 暗装密闭（防水）防爆=11-18-10 11-18-11带接地插孔的三相插座 暗装11-18-12 11-18-13带接地插孔的三相插座 密闭（防水）防爆11-18-14插座箱（板）11-18-15多个插座（示出三个）=11-18-16具有护板的插座=11-18-17具有单极开关的插座=11-18-18具有连锁开关的插座=11-18-19具有隔离变压器的插座 （如电动剃须刀用的插座）=11-18-20电信插座的一般符号 注：可用文字或符号加以区别如：TP-电话 -扬声器 TX-电传 M-传声器 TV-电视 FM-调频=11-18-21带熔断器的插座11-18-22开关一般符号=11-18-23 11-18-2411-18-2511-18-26单极开关 暗装密闭（防水）防爆11-18-27 11-18-2811-18-2911-18-30双极开关 暗装密闭（防水）防爆=11-18-31 11-18-3211-18-3311-18-34三极开关 暗装密闭（防水）防爆11-18-35单极拉线开关=11-18-36单极双控拉线开关11-18-37单极限时开关=11-18-38双控开关（单极三线）=11-18-39具有指示灯的开关=11-18-40多拉开关（如用于不同照度）=11-18-41中间开关 等效电路图：=11-18-42调光器=11-18-43限时装置=11-18-44定时开关=11-18-45钥匙开关=11-19-01见符号08-10-01灯或信号灯的一般符号=11-19-02投光灯一般符号=11-19-03聚光灯=11-19-04泛光灯=11-19-05示出配线的照明引出线位置=11-19-06在墙上的照明引出线（示出配线向左边）=11-19-07 11-19-0811-19-09荧光灯一般符号 三管荧光灯五管荧光灯=11-19-10防爆荧光灯11-19-11在专用电路上的事故照明灯=11-19-12自带电源的事故照明灯装置（应急灯）=11-19-13气体放电灯的辅助设备 注：仅用于辅助设备与光源不在一起时。=11-20-01警卫信号探测器11-20-02警卫信号区域报警器11-20-03警卫信号总报警器11-B1-01电缆交接间11-B1-02架空交接箱11-B1-03落地交接箱11-B1-04壁龛交接线11-B1-05分线盒的一般符号 注：可加注A-编号B-容量C-线序D-用户数11-B1-06室内分线盒 注：同11-B1-05的注11-B1-07室外分线盒 注：同11-B1-05的注11-B1-08分线盒 注：同11-B1-05的注11-B1-09壁龛分线盒 注：同11-B1-05的注11-B1-10避雷针11-B1-11电源自动切换箱（屏）11-B1-12电阻箱11-B1-13鼓形控制器11-B1-14自动开关箱11-B1-15刀开关箱11-B1-16带熔断器的刀开关箱11-B1-17熔断器箱11-B1-18组合开关箱11-B1-19深照型灯11-B1-20广照型灯（配照型灯）11-B1-21防水防尘灯11-B1-22球型灯11-B1-23局部照明灯11-B1-24矿山灯11-B1-25安全灯11-B1-26隔爆灯11-B1-27天棚灯11-B1-28花灯11-B1-29弯灯11-B1-30壁灯
