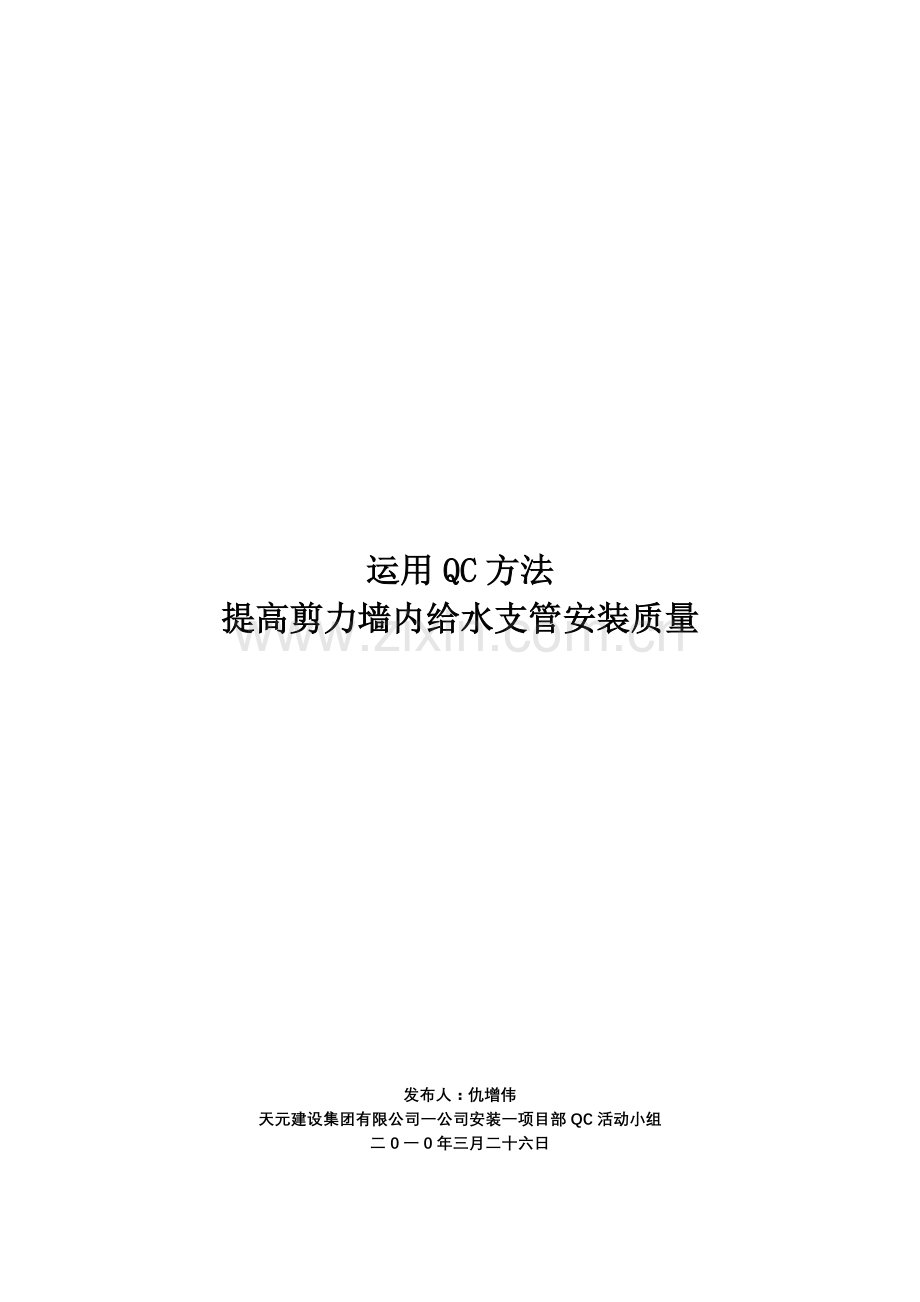

运用QC方法
提高剪力墙内给水支管安装质量

发布人：仇增伟
天元建设集团有限公司一公司安装一项目部QC活动小组
二0一0年三月二十六日

前言
随着中国经济的快速增长，人民生活水平的不断提高，百姓对住宅的质量要求也越来越高。近几年，卫生间、厨房给水、热水及暖气支管暗敷逐步取代明设，这样做增加了卫生间、厨房的可利用面积，提高了卫生间的美观程度，节省了空间。厨卫内给水管、热水管由于是压力管，且管径较细，故其暗敷有一定的优越性。现在高层住宅的卫生间厨房四周大多是剪力墙结构，若在剪力墙上开槽埋管较困难，在开槽过程中难免会破坏剪力墙内的钢筋结构，这也是不允许的，这就要求我们在主体施工阶段在剪力墙上预留给水支管的槽。本报告论述了QC小组攻克剪力墙上预留给水支管施工质量全过程。
一、 小组概况：
天元集团一公司安装一项目QC小组成立于2009年5月，由天元一公司工程施工管理部及安装一项目部共同协作。小组自成立以来，始终以“质量第一”为活动宗旨，以创优质工程为目标，深入开展QC活动，运用QC方法解决生产过程中容易出现的质量问题，努力提高安装质量，并积极探索安装工程新方法、新工艺，针对安装工程的特点，我们运用QC方法，对施工过程的每个环节进行全面质量控制，从源头上杜绝了许多质量通的产生，完全达到预期目的。

小组概况简介表
一、小组概况:
小组名称:天元集团安装一项目QC小组
成立日期:2009年10月 课题类型:现场攻关型 平均年龄:33岁
本次活动时间:2009年5月--2010年3月
活动频次:据施工进度
小组成员表
姓名
性别
学历
年龄
行政职务
职责
刘洪庆
男
专科
39
组长
全面统筹,监督管理
仇增伟
男
专科
27
副组长
制定技术方案、指导施工
林本玲
女
专科
27
副组长
技术质量
李朝义
男
中专
55
组员
质量检查及整理
江丽
女
中专
22
组员
统计技术资料
张春磊
男
中专
32
组员
材料进场及控制
王纪江
男
高中
33
组员
施工操作
制表人：仇增伟 制表日期：2010年3月26号

二、本次活动选题理由：
1、本着“质量第一，信誉至上”的经营原则，为搞好工程质量，提高经济效益，促进企业发展，我们积极开展QC活动。
2、临沂市三和花园H区8、9、10#楼，厨房、卫生间四周多为剪力墙，需要在剪力墙上预留给水、热水支管特别多，如客厅卫生间、主卧卫生间都需要在剪力墙上暗装1.5米高的淋浴器给水支管。
三、攻关目标：
保证工程质量，提高工效，合格率达到98%以上。
四、活动前准备：
1、熟悉图纸和施工现场同时做好技术交底工作，使各安装人员做到心中有数。
2、组织成员认真学习操作规程和有关规范。施工人员对施工中的每一个环节必须做到心中有数，掌握基本的操作要点，严禁盲目施工。
五、现状分析
根据以往施工的工程，我们对在剪力墙上暗装给水管道进行了分析：
方法一：不预留，后期在剪力墙上开槽。
分析：提高了安装的准确性，但是在剪力墙上开槽，需要用割刀机，在开槽过程中会割断剪力墙中的钢筋，厨卫中需要暗装的管道很多，后期开槽用工量很大。
根据以上分析此方法不可取
方法二：用泡沫板切割成竖条，外边包裹拉伸膜，在剪力墙上预埋
分析：采用泡沫板厚度为30mm，泡沫板具有很大的压缩性，将泡沫板绑在剪力墙中的横筋上，在土建将剪力墙上的模板支设上后，由于钢筋保护层厚度为20mm，这样就将泡沫板挤压到钢筋中，拆除模板后，将预留的泡沫板剔除，剪力墙上的横筋就露在外边，这样在规范上是不允许的。
根据以上分析此方法不可取。
方法三：利用土建模板下脚料，锯成宽度为20mm的竖条，模板厚度为15mm，将这样的两根竖条用拉伸膜包裹在一起，在剪力墙上预留。
分析：将绑扎好的模板竖条安装在剪力墙横筋上，固定好，在混凝土浇筑完成，拆除土建模板后，预留在剪力墙上的木条和混凝土充分接触，这样剔除预留的木条很困难，在剔除过程中破坏了木条周边的混凝土，剔除来的预留槽非常难看。
根据以上分析此方法不可取
六、实施方法
采用φ25的PVC穿线管预留给水支管。
剪力墙上给水支管外径为20mm，根据规范要求管槽宽度为管子外径de+20mm,深度为管子外径，采用φ25的PVC穿线管符合要求。将φ25PVC穿线管上下用胶带封口，将管子绑扎在剪力墙上的横筋上，土建支设模板固定好后，PVC线管就被挤压紧贴着模板，浇筑完成混凝土，拆除模板后，在剪力墙上预留的PVC穿线管就露在外边，在管子的两边有一层薄薄的灰浆，这样很容易将预留的PVC管子取出来，预留的槽很整齐美观，取出的PVC线管也可以重复利用。
1、 第一循环实施调查
我们QC小组选择8#楼一二三四层厨房、卫生间剪力墙上的暗装给水、热水支管采用φ25的PVC穿线管预留。
土建拆除模板后我们进行了检查，
检查结果如下：
序号
缺陷名称
检查点数
频数
频率（%）
累计频率（%）
1
线管碎裂
50
10
50
50
2
线管位移
50
6
30
80
3
线管垂直度偏差
50
2
10
90
4
线管进入灰浆
50
2
10
100
合 计
200
20
100

根据检查表绘制排列图：
从上面排列图中可看出，管件滴漏是排水管施工中存在的主要问题。下面用因果分析图查找这些缺陷的原因，进行分析。

分析图
通过原因分析，小组成员对影响预埋质量的主要因素确认如下表：
序号
影响因素
分析论证
要因确认
1
技术交底不到位，无针对性
技术交底无针对性，工人盲目施工，必然影响施工质量
是
2
新工人多，培训少，质量意识淡薄
新工人不经过培训，不能正确施工，再加上质量意识淡薄必然导致施工质量差
是
3
管理制度不严格
不制定严格的管理制度，工人就会抢进度，赶定额，忽视工作质量
是
4
未坚持“三检”制度
明确小组成员的岗位职责，严格执行“三检”制度
非
5
线管质量不合格
材料员、技术员严把材料进场关，不合格材料不准进场
非

根据以上原因分析和要因确认，我们小组针对影响管道安装质量的主要因素制订了对策表，
对策表
项目
要因
对策措施
实施人
时间
人的因素
1、职工培训少规范标准学习不够；
2、管理制度不严格
1、成立职工培训班，加强对职工的技术培训；
2、制度奖罚措施，施行优质优奖；
仇增伟
王纪江
2009.6.11
材料因素
1、线管没有柔韧性

1、选择具有柔韧性好伸缩性的线管。
刘洪庆
张春磊
今后
对策实施：
实施（一）：
（1）针对职工培训少，质量意识差这一环节，我们组织了规范、标准学习班，学习结束后对职工进行考核，合格后方准上岗，通过培训提高了职工的专业技术水平和质量意识，并对施工中操作要点，验收标准及规范有了深入的了解，丰富了职工的理论知识。
（2）制定奖罚措施，使预埋质量与工资直接挂钩。
（3）由刘洪庆、仇增伟负责针对此工程进行技术交底，结合交底现场讲解，必须明确固定线管时固定牢固，线管的起始端必须固定牢固，线管中间固定间距不大于300mm，PVC线管两端用胶带封堵严密。
实施（二）：
对市场上销售的φ25PVC穿线管进行考察对比，选用具有柔性好、伸缩性强的线管，线管被压扁后不断裂，能够基本恢复原状的线管。
七、效果检查；
通过以上分析和对策措施，我们在施工过程中进行了贯彻实施，
我们QC小组选择8#楼六七八球层厨房、卫生间剪力墙上的暗装给水、热水支管预留。
我们对此循环施工进行检查，统计如下：

效果检查汇总表：
序号
检查项目
检查点数
合格点数
合格率（%）
不合格点数
1
线管碎裂
50
50
100
0
2
线管位移
30
29
96
1
3
线管垂直度偏差
50
48
96
2
4
线管进入灰浆
50
50
100
0
合 计
180
20
100
3

对比分析
八、经济效益分析
1、不预留，后期开槽方法：需要用到割刀机、割刀片，电源线等工具，以8#楼淋浴器给水支管为例，每层8个卫生间，共11层，距地1500mm高的淋浴器每个卫生间1个，每个淋浴器开槽2道1500mm米长30mm的槽，整个8#楼需要开这样的槽176道，一个工人一天割槽剔槽30道，整个楼需要8个工，一个工60元，整个楼下来为480元，这样还不包括割刀机磨损费用，割刀片损耗费用。
2、利用木条预留方法。同样以8#楼淋浴器给水支管为例，共需要绑扎176根1500mm长的木条，工人锯成符合要求的木条包裹出来需要人工2个，包裹木条需要拉伸膜20个，一个拉伸膜3元，需要60元，将176道木条从剪力墙上剔除需要人工4个，这样下来需要420元。
3、用φ25PVC穿线管预埋。同样以8#楼淋浴器给水支管为例，一层需要φ25PVC穿线管24米，由于φ25PVC穿线管可以重复利用，需要被3层的料，共需要72米φ25PVC穿线管，这样的PVC穿线管的市场价格为1 元/米，加上施工过程中损耗的整个楼需要100米，材料费用为100元，由于此方法预留剔除穿线管需要人工2个，整个预留需要220元。
以上分析只是以淋浴器给水支管经济分析对比，每户还有脸盆冷热水支管，太阳能、座便器、拖布池给水管的预埋
通过以上经济对比分析，采用PVC穿线管预留具有很大的经济效益。
九、实施效果：
达到预期目标，点合格率达到98%。
十、巩固措施：
总结经验，分析和实施措施、对策，并将其不断的完善，修正、补充，形成此类工程一套完整的施工工艺。
