低压验电器.ppt

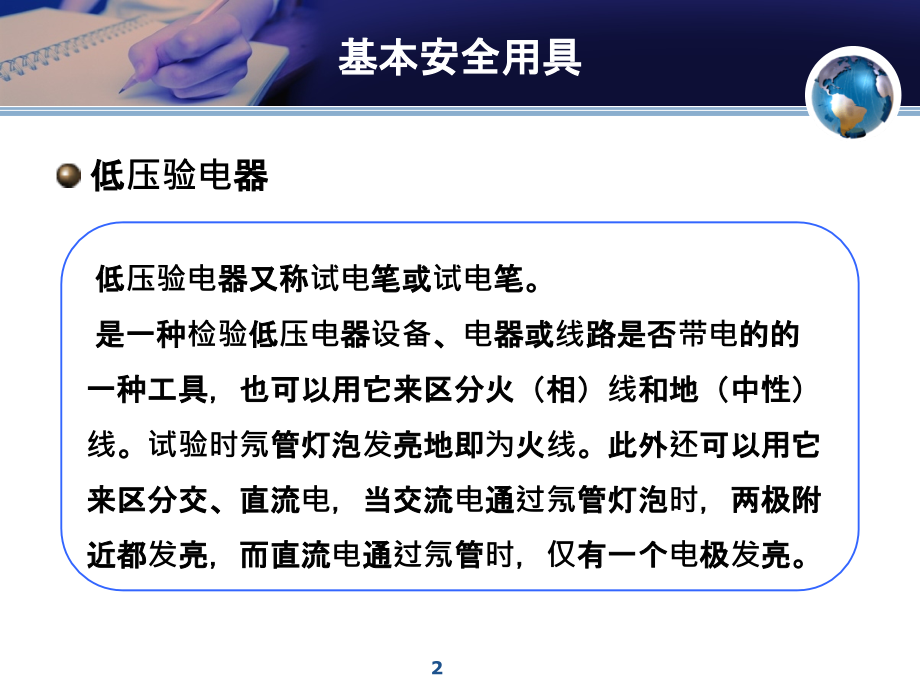

,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,Click to edit Master title style,重庆电力高等专科学校,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,电力生产安全技术,基本安全用具,低压验电器,低压验电器又称试电笔或试电笔。,是一种检验低压电器设备、电器或线路是否带电的的一种工具，也可以用它来区分火（相）线和地（中性）线。试验时氖管灯泡发亮地即为火线。此外还可以用它来区分交、直流电，当交流电通过氖管灯泡时，两极附近都发亮，而直流电通过氖管时，仅有一个电极发亮。,2,基本安全用具,结构,由一个高值电阻、氖管、弹簧、金属触头和笔身组成。,低压验电器结构图,3,基本安全用具,使用方法,使用时，手拿验电笔，用一个手指触及金属笔卡，金属笔尖接触被检查都带电部分，看氖管是否发亮，如果发亮，则说明被检查部分是带电的，并且灯泡愈亮，说明电压愈高。,电压在使用前、后也要确知有电设备或线路开关、插座上试验一下，以证明其是否良好。,低压验电笔并无高压验电器的绝缘部分，故绝不允许在高压电气设备或线路上进行试验，,以免发生触电事故，只,能在,100,500V,范围内使用。,低压验电笔的使用,4,基本安全用具,低压验电器,使用时不能触及握柄之外的地方，否则可能触电。,使用低压验电器前要确保它能够良好使用。,低压验电笔的使用范围只能在100-500V内使用。,5,谢谢!,
