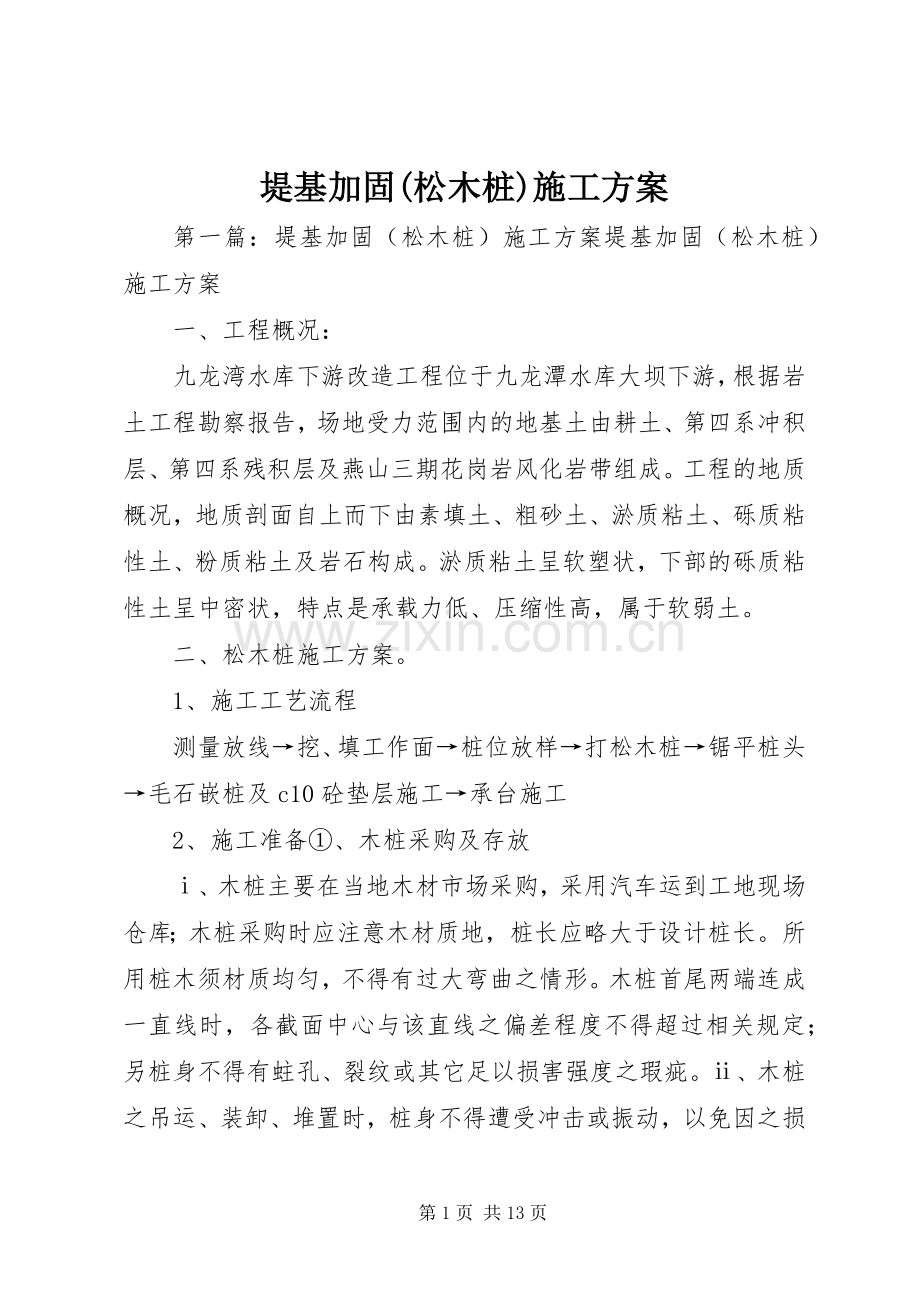

堤基加固(松木桩)施工方案
第一篇：堤基加固（松木桩）施工方案堤基加固（松木桩）施工方案
一、工程概况：
九龙湾水库下游改造工程位于九龙潭水库大坝下游，根据岩土工程勘察报告，场地受力范围内的地基土由耕土、第四系冲积层、第四系残积层及燕山三期花岗岩风化岩带组成。工程的地质概况，地质剖面自上而下由素填土、粗砂土、淤质粘土、砾质粘性土、粉质粘土及岩石构成。淤质粘土呈软塑状，下部的砾质粘性土呈中密状，特点是承载力低、压缩性高，属于软弱土。
二、松木桩施工方案。
1、施工工艺流程
测量放线→挖、填工作面→桩位放样→打松木桩→锯平桩头→毛石嵌桩及c10砼垫层施工→承台施工
2、施工准备①、木桩采购及存放

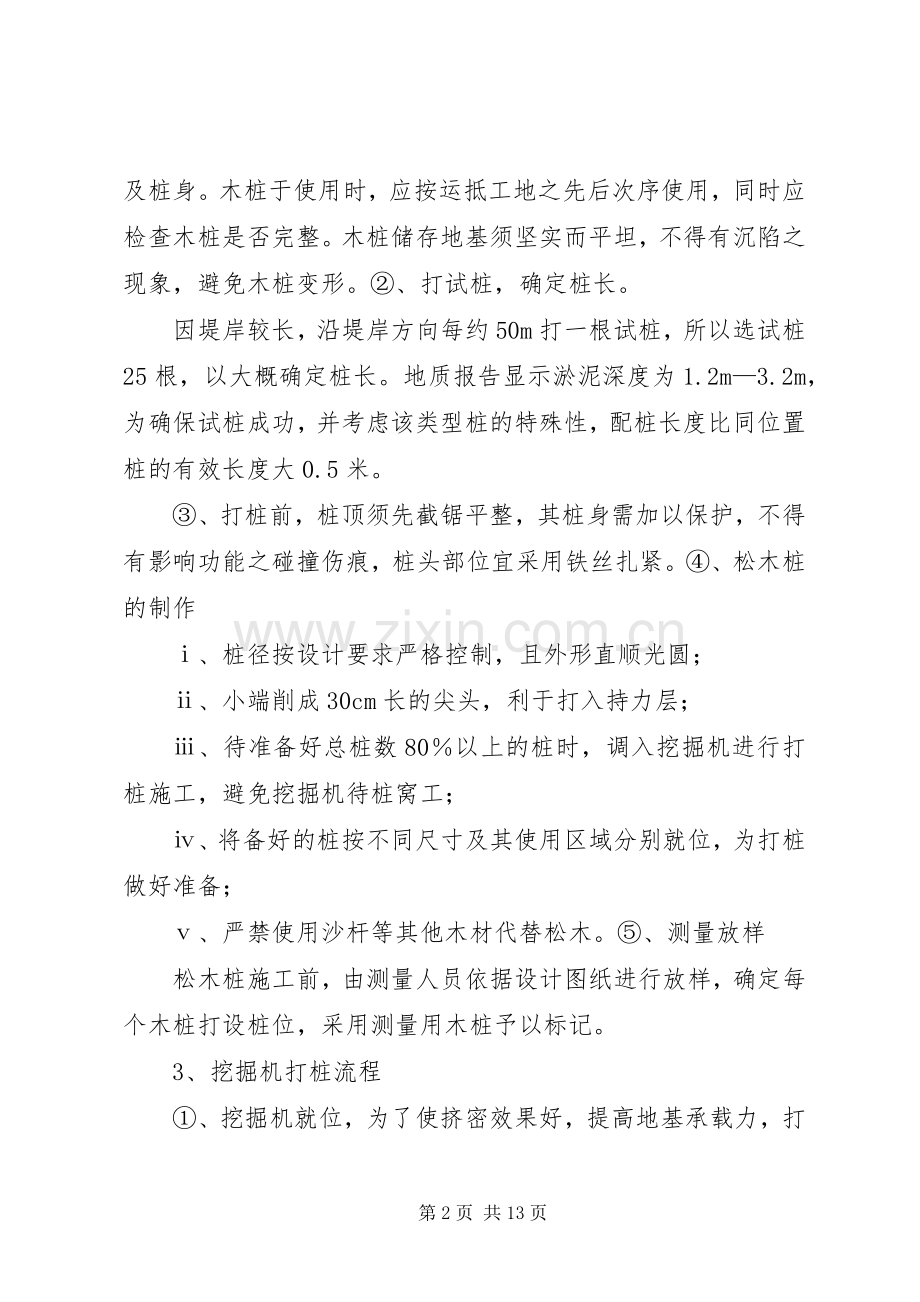

ⅰ、木桩主要在当地木材市场采购，采用汽车运到工地现场仓库；木桩采购时应注意木材质地，桩长应略大于设计桩长。所用桩木须材质均匀，不得有过大弯曲之情形。木桩首尾两端连成一直线时，各截面中心与该直线之偏差程度不得超过相关规定；另桩身不得有蛀孔、裂纹或其它足以损害强度之瑕疵。ⅱ、木桩之吊运、装卸、堆置时，桩身不得遭受冲击或振动，以免因之损及桩身。木桩于使用时，应按运抵工地之先后次序使用，同时应检查木桩是否完整。木桩储存地基须坚实而平坦，不得有沉陷之现象，避免木桩变形。②、打试桩，确定桩长。
因堤岸较长，沿堤岸方向每约50m打一根试桩，所以选试桩25根，以大概确定桩长。地质报告显示淤泥深度为1.2m—3.2m，为确保试桩成功，并考虑该类型桩的特殊性，配桩长度比同位置桩的有效长度大0.5米。
③、打桩前，桩顶须先截锯平整，其桩身需加以保护，不得有影响功能之碰撞伤痕，桩头部位宜采用铁丝扎紧。④、松木桩的制作
ⅰ、桩径按设计要求严格控制，且外形直顺光圆；
ⅱ、小端削成30cm长的尖头，利于打入持力层；
ⅲ、待准备好总桩数80％以上的桩时，调入挖掘机进行打桩施工，避免挖掘机待桩窝工；
ⅳ、将备好的桩按不同尺寸及其使用区域分别就位，为打桩做好准备；
ⅴ、严禁使用沙杆等其他木材代替松木。⑤、测量放样
松木桩施工前，由测量人员依据设计图纸进行放样，确定每个木桩打设桩位，采用测量用木桩予以标记。
3、挖掘机打桩流程
①、挖掘机就位，为了使挤密效果好，提高地基承载力，打桩时必须由基底四周往内圈施打
②、选择正确桩长的松木桩，并扶正松木桩，桩位按梅花状布置；
③、将挖掘机的挖斗倒过来扣压桩至软基中；
④、按压稳定后，用挖斗背面击打桩头，直到没有明显打入量为止，确保松木桩垂直打入持力层；
⑤、严格控制桩的密度，确保软基的处理效果。
⑥、选择桩长=该范围的试桩或控制桩长的较大者+0.5m。（控制桩长=相邻打入桩长的平均值，例如：（2.3+2.8）/2=2.55m）。
4、锯平桩头
①、根据设计高度控制锯平桩头后的标高。
②、桩头应离淤泥顶面0.6m左右，其中0.4m抛片石，0.2m插入基础砼，与之凝为一体。
5、桩间抛片石
作为堤岸基础，抛入40cm厚片石，通过其与松木桩之间的嵌挤作用，能较好地将基础砼与淤泥隔开来，使基础砼不会因淤泥的影响而降低强度。抛片石时，对称均衡分层抛，每层先抛中间，后抛外侧，使桩成组并保持正确位置，另外一边抛毛石，一边适当填入石渣，使桩顶区嵌石密实，然后在此基础上可以做100㎜厚c10砼垫层。
三、打松木桩应着重控制的质量要求
1、桩位偏差必须控制在小于等于d/6-d/4中间范围内，桩的垂直度允差﹤1%。
2、在打桩时，如感到木桩入土无明显持力感觉时应向设计、监理及时汇报。
3、打桩线路注意从外往中间对称打，但要防止桩位严重移动。
4、按设计图所示，于地面标定木桩之预定打设位置，并经监理工程师检查合格后方可进行打桩。
5、打桩过程中，如遇坚硬地层或触及地下障碍物，以致不能打至预定深度时，应报请监理工程师及设计确定处理方式。并列入施工纪录，不得任意截断桩体。
四、质量风险
1、根据施工现场地质情况结合施工图纸，该河堤建成后需要在河堤背面填土压实，且河堤另一边为河床，河床沉积淤泥及砾质粘土较厚，如果采用松木桩进行堤基处理时，在毛石河堤自重及填土作用下松木桩容易出现水平位移，影响堤岸质量；另外，由于堤基为软弱土的强度很低，压缩性较高，且松木桩原材料质量、规格难以一致，在打桩时灌入度难以控制，在承受较大的河堤自重荷载时，河堤基础的沉降和不均匀沉降往往比较大，会造成毛石挡土墙出现裂缝；
2、淤泥或淤泥质土的含水量高，渗透系数和不排水抗剪强度均较低。在集中大量施打松木桩时，饱和土体中的孔隙水还来不及排出，孔隙体积没有发生改变，全部压力的增量完全由孔隙水来承担，堤基土颗粒间的压力并没有发生变化，堤基土的抗剪强度不但没有提高，还可能会因施工的扰动而下降。另外，由于松木桩施工后，桩间淤泥不用清理，当被扰动的淤泥重新固结时可能会出现挡土墙荷载由松木桩直接承载的现象。
第二篇：松木桩软基加固方案台山核电北线道路k7+300~k14+320段工程
角咀大桥桥台松木桩软基加固方案
一、工程概况
本加固施工区域为台山核电北线道路k7+300~k14~320段工程中位于k7+940的角咀大桥的两侧软基。根据施工图中软基处理设计表参数可确定本段淤泥层厚度为23~24m之间，淤泥含水量大，且宽度为4m的河流正交本施工区域。前期我司按设计标高回填该处桥桩施工平台时，平台塌陷造成隆起的淤泥，据目测该隆起部分淤泥（离地表5m以内部分）已处于流塑状态。因此根据本工程桥桩基的设计工艺所确定的施工机械作对业平台相关要求，我司需对该处地基进行合同工作内容以外加固处理后方可进行桥桩施工。
二、施工依据及相关标准
三、施工部署
四、松木桩的成桩机理分析和设计
五、主要机械及材料
六、施工方法及主要工艺技术措
七、施工进度计划
八、常见问题预防、处理措施及注意事项
九、安全保证
第三篇：施工电梯地基松木桩加固方案施工电梯松木桩地基加固方案一
工程概况
根据岩土工程勘察资料，施工电梯下的地基土为淤泥质土，上部已采用回填土处理，承载力低、压缩性高，属于软弱土。二
编制依据
1、《建筑地基处理技术规范》jgj79-2002；
三
松木桩施工方案
第一节施工准备
1、木桩主要在木材市场采购，采用汽车运到工地现场仓库；木桩采购时应注意木材质地，桩长应略大于设计桩长。所用桩木须材质均匀，不得有过大弯曲之情形。木桩首尾两端连成一直线时，各截面中心与该直线之偏差程度不得超过相关规定；另桩身不得有蛀孔、裂纹或其它足以损害强度之瑕疵。
2、木桩之吊运、装卸、堆置时，桩身不得遭受冲击或振动，以免因之损及桩身。木桩于使用时，应按运抵工地之先后次序使用，同时应检查木桩是否完整。木桩储存地基须坚实而平坦，不得有沉陷之现象，避免木桩变形。
3、打试桩，确定桩长。沿对角方向打三根试桩，大概确定桩径为8cm-15cm、桩长为4米。
4、打桩前，桩顶须先截锯平整，其桩身需加以保护，不得有影响功能之碰撞伤痕，桩头部位宜采用铁丝扎紧。
第二节松木桩的制作
1、桩径按设计要求严格控制，且外形直顺光圆；
2、小端削成30cm长的尖头，利于打入持力层；
3、待准备好总桩数80％以上的桩时，调入挖掘机进行打桩施工，避免打桩机待桩窝工；
4、将备好的桩按不同尺寸及其使用区域分别就位，为打桩做好准备；
5、严禁使用沙杆等其他木材代替松木。第三节测量放样
松木桩施工前，由测量人员依据设计图纸进行放样，确定每个木桩打设桩位，采用测量用木桩予以标记。
第四节挖掘机打桩流程
1、施工工艺流程
桩位放样→打松木桩→锯平桩头→麻绳捆绑→土方回填整平
①挖掘机就位，为了使挤密效果好，提高地基承载力，打桩时必须由基底四周往内圈施打；
②选择2000mm桩长的松木桩，并扶正松木桩，桩位按梅花状布置；
③将桩机的挖斗倒过来扣压桩至软基中；
④按压稳定后，用钻头击打桩头，直到没有明显打入量为止；⑤严格控制桩的密度，确保软基的处理效果。
2、锯平桩头
①根据设计高度控制锯平桩头后的标高；
②桩头应离淤泥顶面0.6m左右，其中0.4m填碎石，0.1m锚入基础砼，与之凝为一体。
3、桩间碎石压实
作为电梯基础，采用挖掘机填入400mm厚碎石，通过其与松木桩之间的嵌挤作用，能较好地将基础砼与淤泥隔开来，使基础砼不会因淤泥的影响而降低强度。
四打松木桩应着重控制的质量要求
1、桩位偏差必须控制在小于等于d/6-d/4中间范围内，桩的垂直度允许偏差﹤1%。
2、在打桩时，如感到木桩入土无明显持力感觉时应向设计、监理及时汇报。
3、打桩线路注意从外往中间对称打，但要防止桩位严重移动。
4、按设计图所示，于地面标定木桩之预定打设位置，并经监理工程师检查合格后方可进行打桩。
5、打桩过程中，如遇坚硬地层或触及地下障碍物，以致不能打至预定深度时，应报请监理工程师及设计确定处理方式。并列入施工纪录，不得任意截断桩体。
第四篇：基坑松木桩加固方案农民居房小区六期
一区Ⅱ标段22栋工程
基坑地基层处理及基坑加固方案
编制人秦爱华职务（称）现场技术总负责（工程师）审核人顾锦亮职务（称）技术总负责（工程师）批准人陈烯华职务（称）总工程师批准部门（章）江苏建鸣建设工程有限公司编制日期2010年5月28日悬臂式松木桩支护、地基层处理方案
一、工程概况
1、六期21X、22X、23X、29X、30X安置房工程；22X房属于剪力墙结构;地上18层;地下1层；建筑高度：52.20m；标准层层高：
2.90m；总建筑面积。33159.78平方米；由江苏建鸣建设工程有限公司承建。
2、本工程由经济园区开发有限公司投资建设，设计研究院有限公司设计，勘察设计研究院有限公司地质勘察，建设管理有限公司监理；由吴福兆担任项目经理，顾锦亮、秦爱华担任技术负责人。
（一）悬臂式松木桩支护
一、基坑支护概况
于2010年5月21日22X房基坑挖土完成，5月22日小区下水道管在22X房基槽南侧路边突然破裂使基槽边坡严重塌方、砼路面裂缝，所有的小区排水系统管道的中水都集中排放到22X房基坑里水深大约为1.9m蓄水量为900m3左右，为了确保22X房基槽地基工程质量及安全生产，因此本工程需要解决支护问题。经综合考虑费用、施工方便等因素，决定采用基坑边坡钻孔打入木桩支护的方案。
一、编制依据
本计算书的编制参照《建筑基坑支护技术规程》（jgj120-99），《土力学与地基基础》（清华大学出版社出版）等编制。
二、参数信息
重要性系数：
1.00；
土坡面上均布荷载值：
22.00；荷载边沿至基坑边的距离：
1.00；均布荷载的分布宽度：
1.00；开挖深度度：
3.40；基坑下水位深度：
4.00；基坑外侧水位深度：
4.00；桩嵌入土深度：
2.60；简图如下：
22X房@200小区道小区道路路21X房@200
错误。未找到引用源。
现场现状照片
基坑外侧土层参数：
序号土名称土厚度坑壁土的重度内摩擦角内聚力饱和容重
（m）（kn/m3）（°）（kpa）（kn/m3）1粘性土4.119.313.510202粘性土1.618.619.310213粘性土218.319.91021基坑以下土层参数：
序号土名称土厚度坑壁土的重度内摩擦角内聚力饱和容重
（m）（kn/m3）（°）（kpa）（kn/m3）1粘性土0.8519.313.510212粉土3.618.319.91021
三、主动土压力计算
kai=tan2（450-13.500/2）=0.62；临界深度计算：
第1层土计算：σajk上=7.33kpa；
计算得z0=2×10.00/（19.30×0.621/2）-7.33/19.30=0.93；
σajk下=σajk下=7.33+19.30×3.40=72.95kpa；eak上=7.33×0.62-2×10.00×0.621/2=-11.21kpa；eak下=72.95×0.62-2×10.00×0.621/2=29.57kpa；ea=（0.00+29.57）×（3.40-0.93）/2=36.45kn/m；第2层土计算：σajk上=σajk下=72.95kpa；
σajk下=σajk下=72.95+19.30×0.00=72.95kpa；eak上=72.95×0.62-2×10.00×0.621/2=29.57kpa；eak下=72.95×0.62-2×10.00×0.621/2=29.57kpa；ea=（29.57+29.57）×0.60/2=17.74kn/m；第3层土计算：σajk上=σajk下=72.95kpa；
σajk下=σajk下=72.95+19.30×0.00=72.95kpa；eak上=72.95×0.62-2×10.00×0.621/2=29.57kpa；eak下=72.95×0.62-2×10.00×0.621/2=29.57kpa；ea=（29.57+29.57）×0.10/2=2.96kn/m；
kai=tan2（450-19.300/2）=0.50；第4层土计算：σajk上=σajk下=72.95kpa；
σajk下=σajk下=72.95+18.60×0.00=72.95kpa；eak上=72.95×0.50-2×10.00×0.501/2=22.52kpa；eak下=72.95×0.50-2×10.00×0.501/2=22.52kpa；ea=（22.52+22.52）×1.60/2=36.03kn/m；
kai=tan2（450-19.900/2）=0.49；第5层土计算：σajk上=σajk下=72.95kpa；
σajk下=σajk下=72.95+18.30×0.00=72.95kpa；eak上=72.95×0.49-2×10.00×0.491/2=21.87kpa；eak下=72.95×0.49-2×10.00×0.491/2=21.87kpa；ea=（21.87+21.87）×0.30/2=6.56kn/m；
求所有土层总的主动土压力：
∑eai=99.75kpa;每一土层合力作用点距支护桩底的距离为hai；
则所有土层总的合力作用点距支护桩底的距离为ha；
根据公式计算得，合力作用点至桩底的距离ha=1.96m。
四、基坑下的被动土压力计算
根据公式计算得kp1=tan2（450+13.500/2）=1.61；
基坑下土层以上的土层厚度之和与水位深度进行比较∑hi=0.85
