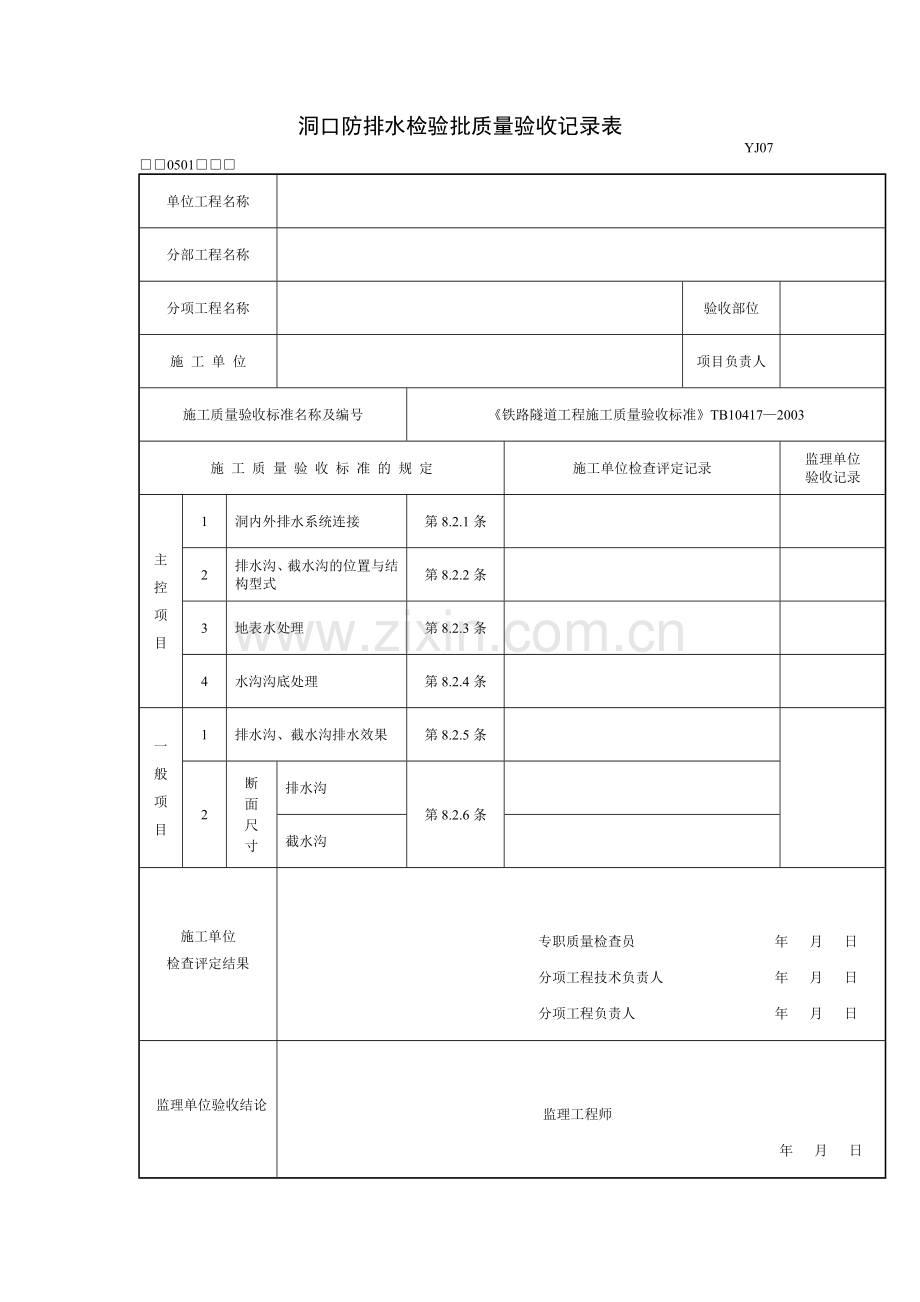

洞口防排水检验批质量验收记录表
YJ07□□0501□□□
单位工程名称
分部工程名称
分项工程名称
验收部位
施 工 单 位
项目负责人
施工质量验收标准名称及编号
《铁路隧道工程施工质量验收标准》TB10417—2003
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
洞内外排水系统连接
第8.2.1条
2
排水沟、截水沟的位置与结构型式
第8.2.2条
3
地表水处理
第8.2.3条
4
水沟沟底处理
第8.2.4条
一 般 项 目
1
排水沟、截水沟排水效果
第8.2.5条
2
断 面 尺 寸
排水沟
第8.2.6条
截水沟
施工单位
检查评定结果
专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论
监理工程师
年 月 日

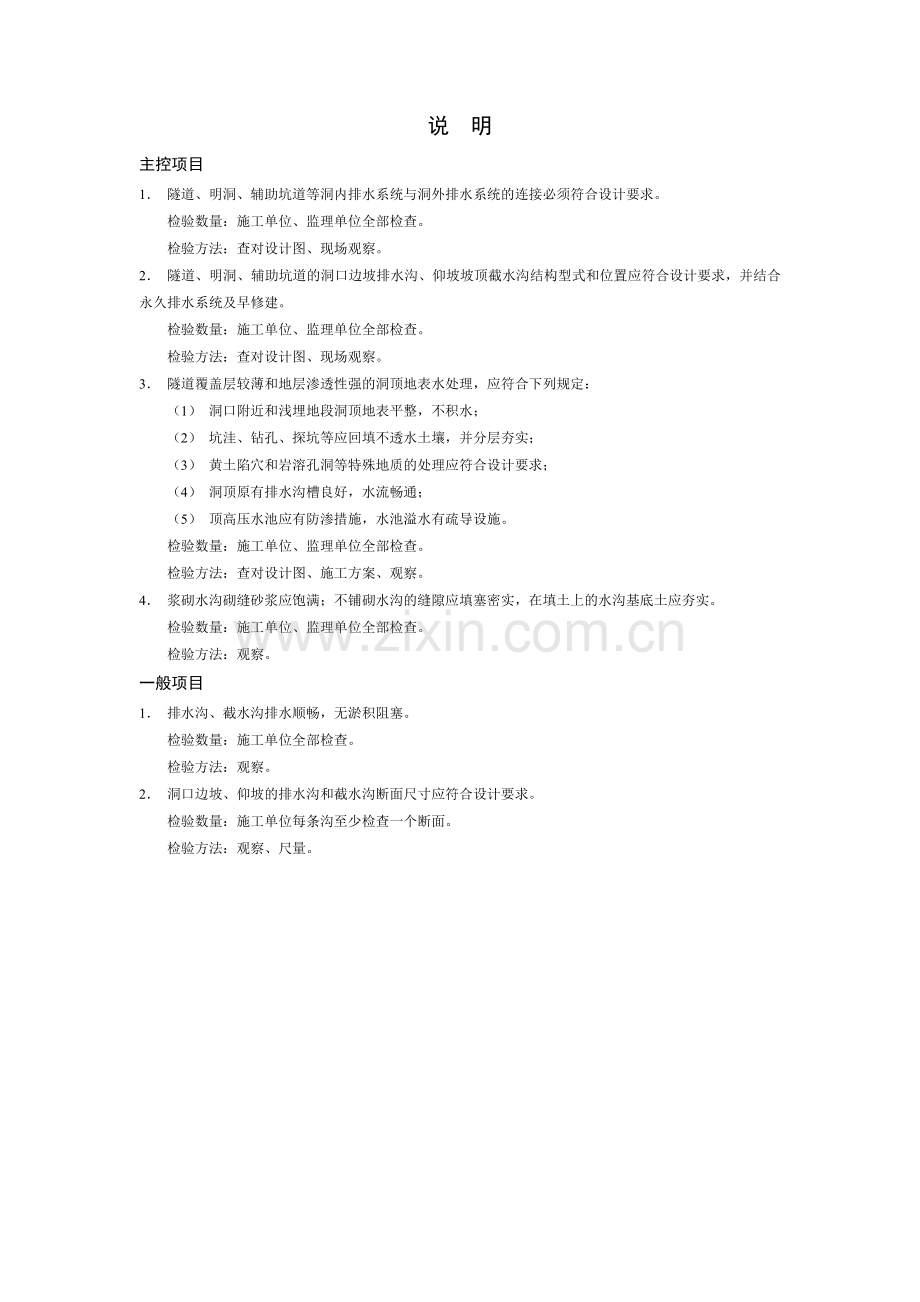

说 明
主控项目
1． 隧道、明洞、辅助坑道等洞内排水系统与洞外排水系统的连接必须符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：查对设计图、现场观察。
2． 隧道、明洞、辅助坑道的洞口边坡排水沟、仰坡坡顶截水沟结构型式和位置应符合设计要求，并结合永久排水系统及早修建。
检验数量：施工单位、监理单位全部检查。
检验方法：查对设计图、现场观察。
3． 隧道覆盖层较薄和地层渗透性强的洞顶地表水处理，应符合下列规定：
（1） 洞口附近和浅埋地段洞顶地表平整，不积水；
（2） 坑洼、钻孔、探坑等应回填不透水土壤，并分层夯实；
（3） 黄土陷穴和岩溶孔洞等特殊地质的处理应符合设计要求；
（4） 洞顶原有排水沟槽良好，水流畅通；
（5） 顶高压水池应有防渗措施，水池溢水有疏导设施。
检验数量：施工单位、监理单位全部检查。
检验方法：查对设计图、施工方案、观察。
4． 浆砌水沟砌缝砂浆应饱满；不铺砌水沟的缝隙应填塞密实，在填土上的水沟基底土应夯实。
检验数量：施工单位、监理单位全部检查。
检验方法：观察。
一般项目
1． 排水沟、截水沟排水顺畅，无淤积阻塞。
检验数量：施工单位全部检查。
检验方法：观察。
2． 洞口边坡、仰坡的排水沟和截水沟断面尺寸应符合设计要求。
检验数量：施工单位每条沟至少检查一个断面。
检验方法：观察、尺量。
洞内排水沟（槽）检验批质量验收记录表
YJ07□□0502□□□
单位工程名称
分部工程名称
分项工程名称
验收部位
施 工 单 位
项目负责人
施工质量验收标准名称及编号
《铁路隧道工程施工质量验收标准》TB10417—2003
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
水沟布置与结构型式、沟底高程、纵向坡度
设计要求
2
底板和仰拱填充表面坡度
设计要求
3
进水孔、泄水孔、泄水槽的位置和间距
设计要求
4
水沟盖板规格、尺寸、强度及外观质量
设计要求
5
排水系统排水效果
第8.2.5条
一 般 项 目
1
水沟盖板铺设质量
第8.2.7条
2
水沟断面尺寸
第8.2.8条
施工单位
检查评定结果
专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论
监理工程师
年 月 日
说 明
主控项目
1． 洞内水沟布置、结构型式、沟底高程、纵向坡度应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察、仪器量测、尺量。
2． 底板和仰拱填充表面坡度应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察。
3． 进水孔、泄水孔、泄水槽的位置和间距符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察、尺量。
4． 水沟盖板的规格、尺寸、强度及外观质量符合设计要求。
检验数量：施工单位检查10%、监理单位按施工单位检查数量的20%比例抽查。
检验方法：观察、尺量。
5． 盲管（沟）、暗沟、泄水槽及其中配置的集水钻孔、排水孔（槽）和水沟组成的排水系统排水效果良好。洞内排水顺畅，无淤积阻塞，进水孔、泄水槽、泄水孔畅通。
检验数量：施工单位、监理单位全部检查。
检验方法：观察。
一般项目
1． 水沟盖板应铺设齐全平稳顺直。
检验数量：施工单位全部检查。
检验方法：观察。
2． 水沟断面尺寸符合设计要求。
检验数量：施工单位全部检查。
检验方法：观察。
施工缝与变形缝处理检验批质量验收记录表
YJ07□□0503□□□ YJ07□□0807□□□
单位工程名称
分部工程名称
分项工程名称
验收部位
施 工 单 位
项目负责人
施工质量验收标准名称及编号
《铁路隧道工程施工质量验收标准》TB10417—2003
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
止水条、止水带的品种、规格、性能及质量
第8.3.1条
2
施工缝位置
第8.3.2条
3
变形缝位置、宽度、构造型式
第8.3.3条
4
施工缝防水施工工艺要求
第8.3.4条
5
变形缝防水施工工艺要求
第8.3.5条
6
施工缝、变形缝防水效果
第8.3.6条
一 般 项 目
1
施工缝、变形缝施工要求
第8.3.7条
2
施工缝、变形缝表面质量
第8.3.8条
施工单位
检查评定结果
专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论
监理工程师
年 月 日
说 明
主控项目
1． 施工缝、 变形缝所用止水条、止水带等材料的品种、规格、性能等应符合设计要求。
检验数量：品种、规格施工单位、监理单位全部检查，性能施工单位按批取样试验，监理单位按20%比例见证检测。
检验方法：施工单位检查产品合格证、出厂检验报告并进行有关性能试验。监理单位检查全部产品合格证、出厂检验报告、进场试验报告并进行见证取样检测。
2． 隧道衬砌混凝土施工缝预留应符下列规定：
（1） 边墙水平施工缝不宜留在剪力与弯矩最大处或底板与边墙的交接处，拱墙结合的水平施工缝宜留在起拱线以下300 mm。
（2）垂直施工缝应避开地下水和裂隙水较多的地段，并宜与变形缝相结合。
检验数量：施工单位、监理单位全部检查。
检验方法：观察。
3． 变形缝位置、宽度、构造型式等必须符合设计要求。
检验数量： 施工单位、监理单位全部检查。
检验方法：观察、尺量。
4． 施工缝的防水施工应符合下列规定：
（1）后浇筑混凝土应在先浇筑的混凝土终凝后方可进行。浇筑前应对原有混凝土表面进行清洗，清除浮浆保持湿润并铺30～50 mm厚的1∶1水泥砂浆。
（2）遇水膨胀止水条安装前应检查是否受潮膨胀；
（3）采用塑料、橡胶、金属止水条时，应采取有效措施确保位置准确、固定牢靠；
检验数量：施工单位、监理单位全部检查。
检验方法：观察。
5． 变形缝的防水施工应符合下列规定：
（1）止水带接头连接符合设计要求，接缝平整、牢固，不得有裂口和脱胶现象；
（2）中埋式止水带应和变形缝中心线重合，止水带不得穿孔；
（3）混凝土浇筑前应校正止水带位置，保持其位置准确、平直。
检验数量：施工单位、监理单位全部检查。
检验方法：观察。
6． 施工缝、变形缝等细部构造做法必须符合设计要求，表面不得有渗漏。
检验数量： 施工单位、监理单位全部检查。
检验方法：观察和尺量。
一般项目
1． 施工缝、变形缝填塞前，缝内应清扫干净，保持干燥，不得有杂物和积水。
检验数量：施工单位全部检查。
检验方法：观察。
2． 施工缝、变形缝的表面质量应达到缝宽均匀、缝身竖直，环向贯通，填塞密实，外表光洁。
检验数量：施工单位全部检查。
检验方法：观察。
防水板施工检验批质量验收记录表
YJ07□□0504□□□
单位工程名称
分部工程名称
分项工程名称
验收部位
施 工 单 位
项目负责人
施工质量验收标准名称及编号
《铁路隧道工程施工质量验收标准》TB10417—2003
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
防水板及复合材料的材质、性能、规格
第8.5.1条
2
防水板焊接质量
第8.5.2条
3
防水板铺设范围和铺挂方式
第8.5.3条
一 般 项 目
1
铺挂防水层对基面要求
第8.5.4条
2
焊缝外观质量
第8.5.5条
3
防水层铺挂要求
第8.5.6条
4
焊缝宽度
第8.5.7条
搭接宽度允许偏差
－10 mm
施工单位
检查评定结果
专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论
监理工程师
年 月 日
说 明
主控项目
1． 防水板、土工复合材料的材质、性能、规格必须设计要求。
检验数量：施工单位按进场批次检验，监理单位按20%比例见证检验。
检验方法：施工单位进行试验，监理单位检查产品合格证、试验报告，见证检验。
2． 防水板必须按设计要求进行搭接，搭接应牢固，不得有渗漏。
检验数量：抽查焊缝数量的5%，并不得少于3条焊缝。
检验方法：施工单位采用采用双焊缝间充气检查，监理单位见证检查。
3． 防水板铺设范围及铺挂方式应符合设计要求。铺设时防水板应留有一定的余量，挂吊点设置的数量应合理。
检验数量：施工单位、监理单位全部检验。
检验方法：查隐蔽工程验收记、观察。
一般项目
1． 铺设防水板的基面应坚实、平整、圆顺，无漏水现象；阴阳角处应做成圆弧形。
检验数量：施工单位全部检验。
检验方法：查隐蔽工程验收记、观察。
2． 防水板焊缝无漏焊、假焊、焊焦、焊穿等现象：
检验数量：施工单位全部检验。
检验方法：查隐蔽工程验收记、观察。
3． 防水板的铺设应与基层固定牢固，不得有绷紧和破损现象。
检验数量：施工单位全部检验。
检验方法：查隐蔽工程验收记、观察。
4． 防水板的搭接宽度不应小于10 cm，允许偏差为－10 mm；焊缝宽度不应小于2 cm。
检查数量：抽查焊缝总数的5%，并不得少于3条。
检查方法：观察和尺量检查。
涂料防水层施工检验批质量验收记录表
YJ07□□0505□□□
单位工程名称
分部工程名称
分项工程名称
验收部位
施 工 单 位
项目负责人
施工质量验收标准名称及编号
《铁路隧道工程施工质量验收标准》TB10417—2003
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
防水层材料要求
第8.6.1条
2
防水层材料配合比
第8.6.2条
3
防水层厚度
第8.6.3条
4
细部处理
第8.6.4条
一 般 项 目
1
防水层施工基底要求
第8.6.7条
2
防水层涂刷要求
第8.6.8条
3
保护层要求
第8.6.9条
施工单位
检查评定结果
专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论
监理工程师
年 月 日
说 明
主控项目
1． 涂料防水层所用的材料必须符合设计要求。
检验数量：施工单位按进场批次检验，监理单位按20%比例见证检验。
检验方法：施工单位进行试验，监理单位检查产品合格证、试验报告，见证检验。
2． 涂料防水材料应按设计要求进行配合设计。
检验数量：施工单位、监理单位全部检查。
检验方法：施工单位进行配合比试验，监理单位检查配合比试验单、见证试验。
3． 涂料防水层施工时应按设计要求进行多遍涂刷，涂料防水层的平均厚度应符合设计要求，最小厚度不得小于设计厚度的80%。
检验数量：每100 m2抽查一处，每处10 m2，且不少于3处。
检验方法：施工单位采用针测法或割取20 mm×20 mm实样用卡尺测量，监理单位查检测报告，见证检查。
4． 涂料防水层及其转角处、变形缝等细部做法应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：查隐蔽工程验收记录、观察。
一般项目
1． 涂料防水层的基层应牢固，基面应洁净、平整。基层阴阳角应做成园弧形。
检验数量：施工单位全部检查。
检验方法：查隐蔽工程验收记录、观察。
2． 涂料防水层应与基层粘结牢固，表面平整、涂刷均匀，不得有流淌、皱折、鼓泡等缺陷。
检验数量：施工单位全部检查。
检验方法：查隐蔽工程验收记录、观察。
3． 涂料防水层的保护层应符合设计要求，保护层应与防水层粘结牢固结合紧密。
检验数量：施工单位、监理单位全部检查。
检验方法：查隐蔽工程验收记录、观察。
回填注浆检验批质量验收记录表
YJ07□□0507□□□
单位工程名称
分部工程名称
分项工程名称
验收部位
施 工 单 位
项目负责人
施工质量验收标准名称及编号
《铁路隧道工程施工质量验收标准》TB10417—2003
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
注浆材料质量
第8.7.1条
2
浆液配合比
第8.7.2条
3
注浆效果
第8.7.3条
一 般 项 目
1
注浆压力和进浆量
第8.7.4条
2
注浆孔数量、布置、间距、孔深
第8.7.5条
3
注浆防水范围
第8.7.6条
4
注浆对地表的影响
第8.7.7条
5
注浆施工要求
第8.7.8条
施工单位
检查评定结果
专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论
监理工程师
年 月 日
说 明
主控项目
1． 注浆防水选用的注浆材料质量应符合设计要求。
检验数量：施工单位按进场批次检验，监理单位按20%比例见证检验。
检验方法：施工单位进行试验，监理单位检查产品合格证、试验报告，见证检验。
2． 浆液配合比设计应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：施工单位进行配合比试验，监理单位检查配合比试验单、见证试验。
3． 注浆效果必须符合设计要求。
检验数量：每100 m2抽查一处，每处10 m2，且不少于3处。
检验方法：施工单位采用钻孔取芯、压水（或空气）等方法检查，监理单位查检查报告，见证检查。
一般项目
1． 注浆压力、注浆量、注浆时间等注浆参数应符合设计要求。
检验数量：施工单位全部检查。
检验方法：现场观察。
2． 注浆孔数量、布置、间距、孔深应符合设计要求。
检验数量：施工单位全部检查。
检验方法：尺量，观察。
3． 注浆对地表的影响应符合设计要求。
检验数量：施工单位全部检查。
检验方法：尺量，观察。
4． 注浆应符合下列规定：
（1）超前预注浆后的漏水量应小于设计值，浆液固结体达到设计强度后方可开挖；
（2）初期支护衬砌背后注浆应在初期支护强度达到100%后进行。
检验数量：施工单位全部检查。
检验方法：观察，查施工记录。
盲管（沟）检验批质量验收记录表
YJ07□□0507□□□
单位工程名称
分部工程名称
分项工程名称
验收部位
施 工 单 位
项目负责人
施工质量验收标准名称及编号
《铁路隧道工程施工质量验收标准》TB10417—2003
施 工 质 量 验 收 标 准 的 规 定
施工单位检查评定记录
监理单位
验收记录
主 控 项 目
1
盲管（沟）材料质量
第8.8.1条
2
反滤层沙石粒径和含泥量
第8.8.2条
3
盲管（沟）布置
第8.8.3条
4
盲管（沟）施工要求
第8.8.4条
5
盲管（沟）综合排水效果
第8.8.5条
一般项目
1
盲管（沟）构造
第8.8.6条
2
盲管（沟）成型尺寸
第8.8.7条
施工单位
检查评定结果
专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论
监理工程师
年 月 日
说 明
主控项目
1． 盲管（沟）材料质量应符合设计要求。
检验数量：施工单位按进场批次检验，监理单位按20%比例见证检验。
检验方法：施工单位进行试验，监理单位检查产品合格证、试验报告，见证检验。
2． 反滤层的砂、石粒径和含泥量必须符合设计要求。
检验数量：施工单位按进场批次检验，监理单位按20%比例见证检验。
检验方法：施工单位进行试验，监理单位检查砂、石试验报告，见证检验。
3． 盲管（沟）的布置应符合设计要求。
检验数量：施工单位、监理单位全检。
检验方法：观察检查。
4． 衬砌背后设置的排水盲管（沟）或暗沟、隧底设置的中心排水盲沟应根据坑道的渗水情况，配合衬砌一次施工，施工中应防止混凝土或压浆浆液浸入盲管（沟）或暗沟内堵塞水路。
检验数量：施工单位、监理单位全部检查。
检验方法：观察。
5． 盲管（沟）的综合排水效果应符合设计要求。
检验数量：施工单位、监理单位全检。
检验方法：观察检查。
一般项目
1． 盲管（沟）的构造应符合设计要求。
检验数量：施工单位全检。
检验方法：观察检查。
2． 盲管（沟）的成型尺寸和坡度应符合设计要求。
检验数量：施工单位全检。
检验方法：观察检查。
