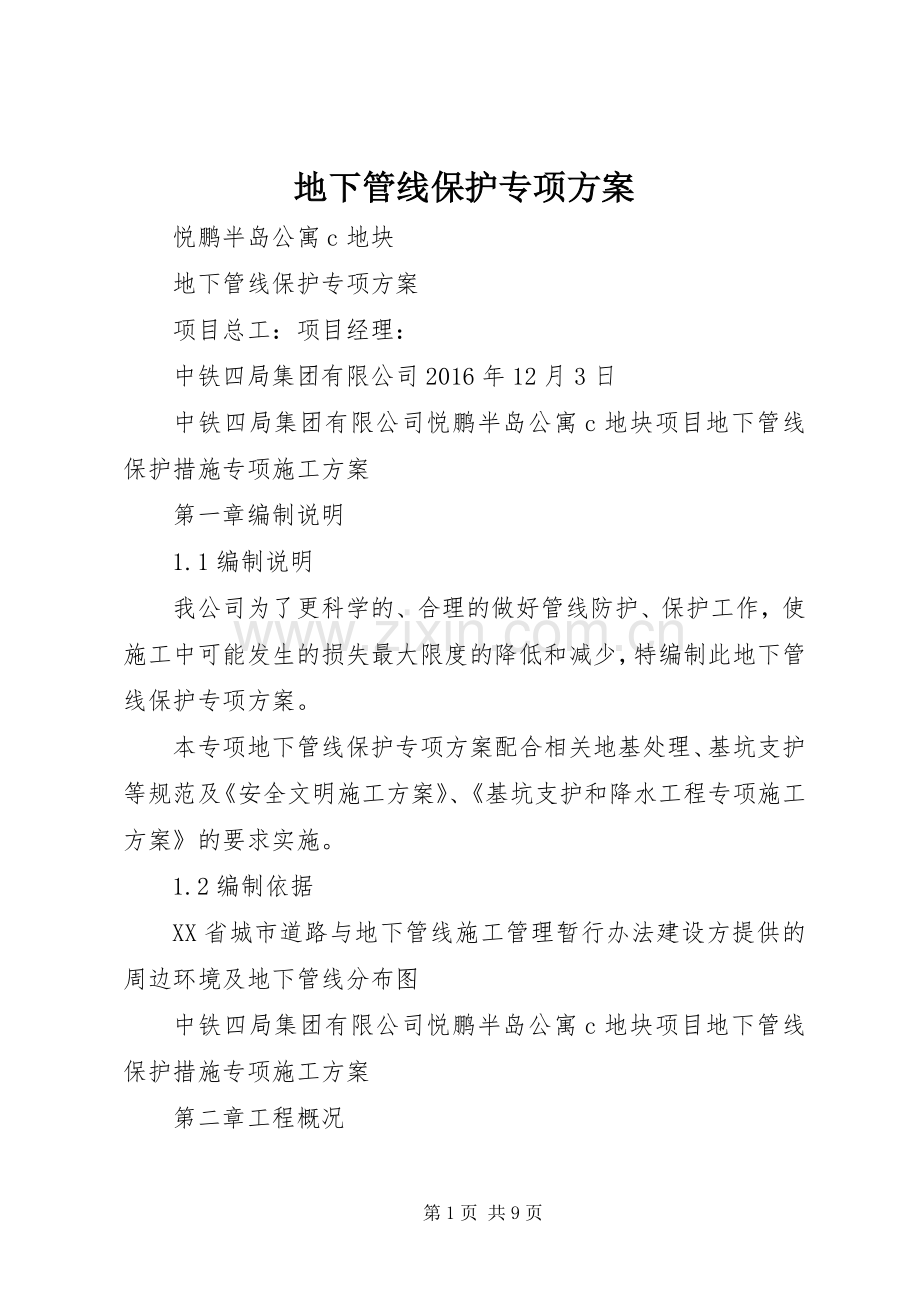

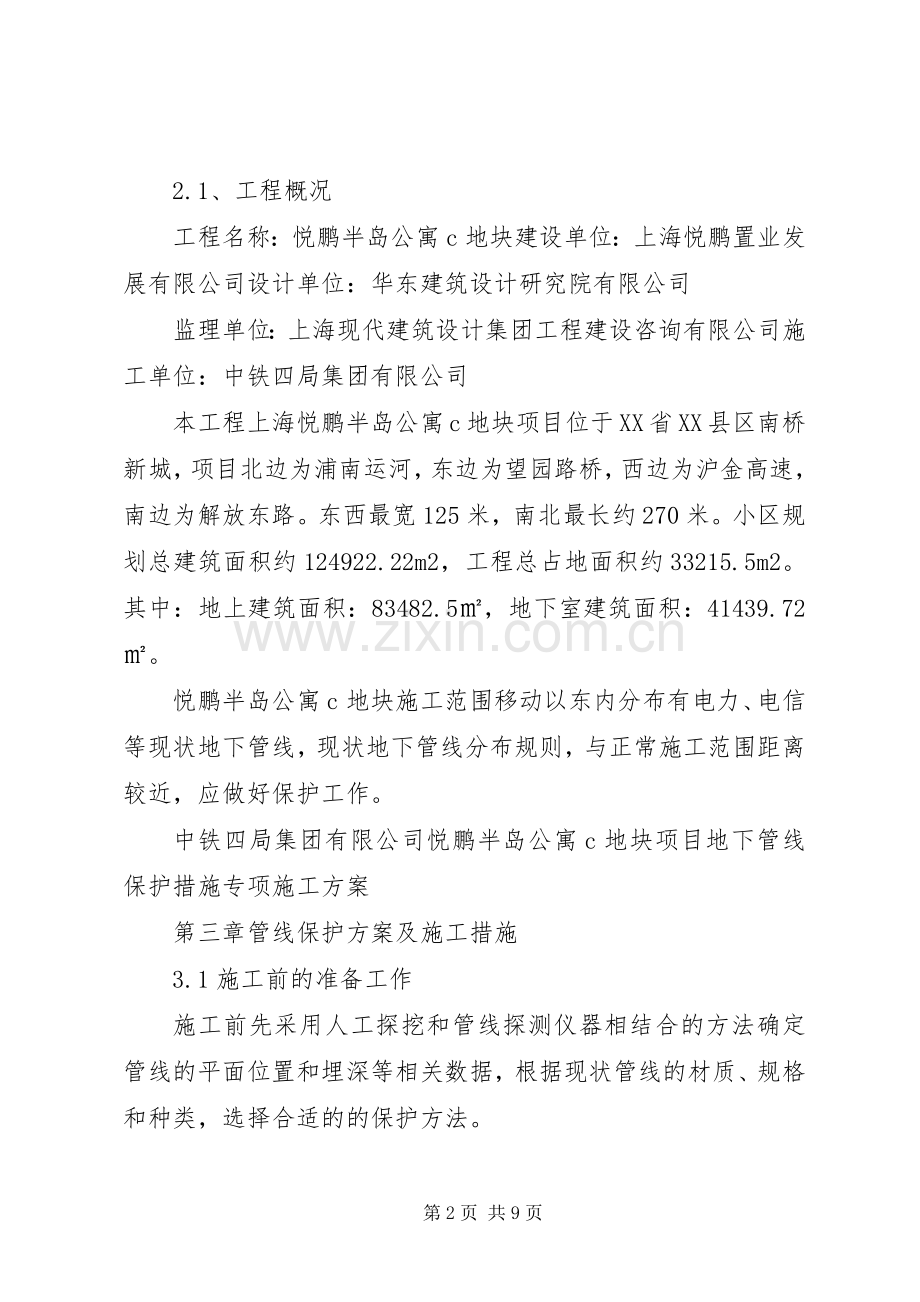

地下管线保护专项方案 悦鹏半岛公寓c地块 地下管线保护专项方案 项目总工：项目经理： 中铁四局集团有限公司2016年12月3日 中铁四局集团有限公司悦鹏半岛公寓c地块项目地下管线保护措施专项施工方案 第一章编制说明 1.1编制说明 我公司为了更科学的、合理的做好管线防护、保护工作，使施工中可能发生的损失最大限度的降低和减少，特编制此地下管线保护专项方案。 本专项地下管线保护专项方案配合相关地基处理、基坑支护等规范及安全文明施工方案、基坑支护和降水工程专项施工方案的要求实施。 1.2编制依据 XX省城市道路与地下管线施工管理暂行办法建设方提供的周边环境及地下管线分布图 中铁四局集团有限公司悦鹏半岛公寓c地块项目地下管线保护措施专项施工方案 第二章工程概况 2.1、工程概况 工程名称：悦鹏半岛公寓c地块建设单位：上海悦鹏置业发展有限公司设计单位：华东建筑设计研究院有限公司 监理单位：上海现代建筑设计集团工程建设咨询有限公司施工单位：中铁四局集团有限公司 本工程上海悦鹏半岛公寓c地块项目位于XX省XX县区南桥新城，项目北边为浦南运河，东边为望园路桥，西边为沪金高速，南边为解放东路。东西最宽125米，南北最长约270米。小区规划总建筑面积约124922.22m2，工程总占地面积约33215.5m2。其中：地上建筑面积：83482.5，地下室建筑面积：41439.72。 悦鹏半岛公寓c地块施工范围移动以东内分布有电力、电信等现状地下管线，现状地下管线分布规则，与正常施工范围距离较近，应做好保护工作。 中铁四局集团有限公司悦鹏半岛公寓c地块项目地下管线保护措施专项施工方案 第三章管线保护方案及施工措施 3.1施工前的准备工作 施工前先采用人工探挖和管线探测仪器相结合的方法确定管线的平面位置和埋深等相关数据，根据现状管线的材质、规格和种类，选择合适的的保护方法。 在机械施工至现状管线1.0米范围内采用人工开挖，确保现状管线在施工过程中不受到损坏。 3.2管线保护方案3.2.1管线支吊方案 根据根据管线的材质、规格和种类，我们主要制定了以下两种保护方案。 （1）、对变形控制要求严格的刚性管线，如煤气、雨水、污水、给水等现状管线，采用简支组合钢梁支托。 （2）、对变形控制不严的柔性管线，如路灯、电力、电信等现状管线，采用型钢简支梁支托。 3.2.2管线支吊的施工措施 对管线的支吊应严格遵循以下施工技术措施： （1）、施工前应调查所有与施工有关联的管线、着重查明悬吊管线的种类、规格、埋深、材质、接头形式、节长和管线基础等资料。 （2）、根据查明的管线资料，针对各种管线的控制要求，设计出具体的支托参数。 （3）、支吊方案除应获得甲方、监理认可外，还应与管线主管单位 中铁四局集团有限公司悦鹏半岛公寓c地块项目地下管线保护措施专项施工方案 共同商讨支吊细节，并达成一致意见。 （4）、支托结构必须变化座落在坚实的、稳定可靠的支墩上。（5）、管线应在其下面的原状土开挖前支吊牢固，并经检查合格后，再采用人工开挖其下部土方。 （6）、管道漏水（气）时，必须修理好后方可悬吊。跨越基坑的管线较长或接口有断裂危险时，应采取加固措施后再悬吊或直接架设在钢梁上。 （7）、在施工过程中，应对刚性悬托管线进行监测，管线上观测点的数量，应征求管线主管单位的意见，一般应在每节管线上设一观测点，观测标志可用抱箍直接固定在管线上。 （8）、工程施工时，不得碰撞管道悬吊系统或利用其做起重架、脚手架或模板支撑。 （9）、支吊管线应依据管线的类型分别设立一定的安全保护区域，严禁机械设备靠近。 （10）、基坑回填前，悬吊的刚性管线下应砌筑加固、防止下沉，并按设计要求恢复管道和回填土。 3.3受地层变形影响的管线保护 对受地层变形影响的管线保护关键在于控制好施工过程上地层产生的变形及不均匀变形，由于本工程采用明挖基坑施工，故应采取以下几个方面的措施： 1、利用前述方法建立各类管线的管理基准值： （1）、不同材料的管道，对沉降的允许值是不同的，在选取沉降控 中铁四局集团有限公司悦鹏半岛公寓c地块项目地下管线保护措施专项施工方案 制基准值时除考虑管道的材质，还应视管道的使用年限及破坏后的严重程度选取适当的折减系数。 （2）、由于水泥砂浆抹口砼管道对沉降最为敏感，其允许下沉量可作为地下管线控制的限度基准。 （3）、允许沉降量随土质类别的提高而减少。 2、采取相应的措施： （1）、在具体施工阶段，加强施工监测，并通过与管线基准值的对比分析来掌握管线的实际状况并反馈信息，及时、灵活地调整施工工艺。当监测资料表明管线曲率半径接近于允许半径值时，就采取一些措施，例如：注浆、加固、搬迁、暴露、悬吊等。 （2）、做好基坑的防水，维持围护结构外地下水位的稳定，并加强基坑外地下水位的监测。 3.4砼加固保护方法 对路基范围内，无基坑开挖的原有管线采用砼包封，保护原有管线不受外力影响，确保管线不受损坏。 中铁四局集团有限公司悦鹏半岛公寓c地块项目地下管线保护措施专项施工方案 第四章管线设计保护施工方法及措施 4.1管线设计保护施工方法及措施 在机械施工至现状管线1.0米范围内采用人工开挖，确保现状管线在施工过程中不受到损坏。 4.1.1电力管线保护4.1.1.1、管线探明 在管线沟槽基坑开挖前，根据地形地下管线勘测图和沿线周边环境注示及电力部门人员现场指定位置，采用人工开挖探明沟，直至电力管完全暴露。 4.1.1.2、安放枕木垫块 在明确电力管走向后，沿电力管上空架设型钢及其吊装组合系统，拼装前在其底部安放枕木垫块。枕木拟采用25cmx25cm方木分二排堆叠在原地面或砼支墩上，并在底部铺5cm厚黄砂。因垫块承受了吊装系统和架空管道的重量，故垫块安放尽可能远离基坑边（根据现场情况决定），以保证基坑边坡稳定。 4.1.1.3、纵横向槽钢设置 枕木安放完成后，打设3排钢管桩。每排由两根d219mm的钢管组成，间距为80cm。钢管桩采用机械及人工配合打设，桩尖入基坑底下大于2.5m。在枕木上安放3根10X工字钢或槽钢，固定后采用14花兰螺丝吊索把电力管悬吊起来。机械吊装至横向槽钢，安放在枕木顶，纵向槽钢的方向与电力管走向保持一致。当电力管被悬吊固定后，再进行沟 中铁四局集团有限公司悦鹏半岛公寓c地块项目地下管线保护措施专项施工方案 槽基坑开挖。 4.1.1.4、电力管保护 电力管完成暴露后，将电力管托起，下面垫d48x3.5mm的脚手钢管，脚手钢与纵向槽钢之间采用d16的螺栓连接，脚手钢管、螺栓和纵向槽钢组成一个桥架，并通过调节螺栓来调整桥架高低。电力管架空后，为防止损坏，采取24小时值班看管。 4.1.1.5、基坑开挖 电力管架空后，即可进行沟槽基坑开挖。电力管及钢管桩周围1m范围内均采用人工挖土，以免破坏电力管及扰动管桩。当基坑开挖至一定深度时，采用两根10X槽钢与螺栓水平固结于管桩上（详见附图），以加强管桩的稳定性。 跨度大于5采用10号槽钢14花兰螺丝吊索或采用10号工字钢见大样图支墩，枕木大于5m以上开挖沟槽d219钢管柱d被保护管线电力管线保护横断面 4.2施工期间的管线维护、检查措施4.2.1、管线维护 施工期间加强管线变形的监测工作，并将监测结果及时报告给相关 中铁四局集团有限公司悦鹏半岛公寓c地块项目地下管线保护措施专项施工方案 部门。一旦管线变形增大时，应及时分析原因，采取有效措施进行处理。 4.3、管线保护应急预案 4.4.1、对于施工中，因探测不明、施工失误等原因，造成管线损坏，现场人员应立即向项目部汇报情况。 4.4.2、项目经理或总工应第一时间赶赴现场，并将第一手情况如实反应给业主、监理，可以明确产权单位的，及时同时产权单位实施抢修；不能明确产权单位的，及时知会监理单位，待监理单位调研确定后，通知产权单位抢修。 4.4.3、如施工单位有能力抢修的，在提供抢修方案经监理单位同意实施的情况下，第一时间实施抢修，以尽量挽回损失。 4.4.4、对于管线损坏后，会造成对人员机械有损害的，应及时保护好现场，并对现场进行戒严，防止工人、民众、机械的进入，造成进一步的损失。 4.4.5、事故处理完后，对损失进行评估，并对事故进行总结，以防止类似事故的再次发生，并对施工作业人员进行教育。对施工作业人员有较大失误的，给予处罚处理，并把处罚结果上报监理、业主。 地下管线的处理是一项非常重要而且难度较大的工作。如何保证正在使用的各种管线在施工中不受影响是我们的第一目标，同时还需要保证工程质量并满足工程进度要求。这些目标的实现，需要业主和设计院进行监督指导，同时也需要各管线所属单位的鼎力配合，在此表示感谢。 中铁四局集团有限公司悦鹏半岛公寓c地块项目地下管线保护措施专项施工方案 第五章安全施工 5.1严格按照安全文明施工方案及安全规范、操作规程进行施工。 5.2制定应急措施方案。 5.3现状管道施工采用封闭式施工，确保管道不受人为破坏，保证施工人员及过往人员的安全。 5.4本方案结合现场实际情况进行科学施工。第9页 共9页
