焦碳塔吊装方案
中国石化集团洛阳石油化工工程公司
140×10吨/年延迟焦化装置
大中型设备吊装方案
4
编制：
审核：
中国石化集团第二建设公司
洛阳工程项目部二○○七年三月
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程施工方案目录

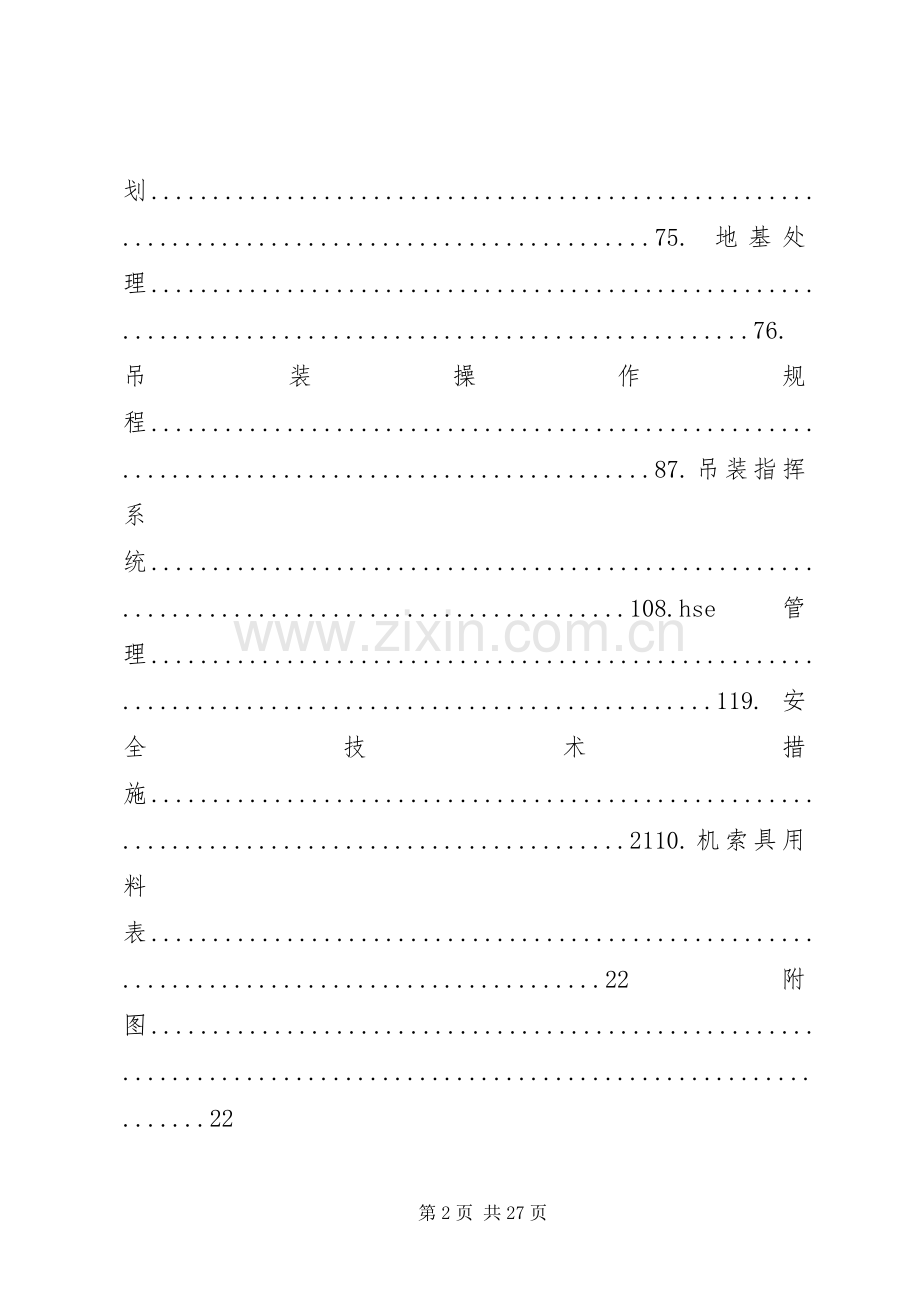

目录
1.工程概况.........................................................................................................22.编制依据.........................................................................................................23.焦炭塔t1101a、b吊装................................................................................34.吊车使用计划.................................................................................................75.地基处理.........................................................................................................76.吊装操作规程.................................................................................................87.吊装指挥系统...............................................................................................108.hse管理......................................................................................................119.安全技术措施...............................................................................................2110.机索具用料表.............................................................................................22附图.....................................................................................................................22
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程施工方案正文1.工程概况
1）洛阳140×104t/a延迟焦化装臵内重40t或长度30m以上设备共有9台，钢结构共480t，总吊装重量为1678t。由于设备规格大、重量重、作业半径大、吊装高度高，施工绝对工期短，各专业在现场同时施工，空间作业交叉、工种作业交叉多，工程协调难度大，多数较大的设备分布在框架内，设备布臵相对较为集中，受设备到货、基础构筑、钢结构施工、施工场地紧张等因素影响，需要充分考虑设备安装顺序，预留部分土建基础和钢结构，待大型设备吊装完毕后施工，合理安排好吊车站位，尽可能减少对其他专业施工的影响。
2）该方案为焦碳塔t1101a/b吊装施工方案，设备介绍：焦炭塔t1101a、b吊装要求设备直径：φ9000mm设备长度：39581mm设备净重：265t分段情况：9段基础标高：19100mm3）主要施工机械的选择
由于设备分段多、规格大、超重、超高以及施工场地狭小等因素，在充分考虑了现场作业条件和经济合理的原则后，现场吊装主要采用机械性能好、作业灵活、生产效率较高的m2250型300t履带吊1台、ltm1300型300t汽车吊、2台50t吊车配合施工。
2.编制依据
1）装臵设备平、立面布臵图；
中国石化集团第二建设公司第2页中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文2）设备的设备图；
3）gb6067起重机械安全规程；
4）sh/t3515-2003大中型设备吊装工程施工工艺标准；5）sh/t3536石油化工工程起重施工规范；6）sh3505石油化工安全技术规程；7）吊车性能资料；
a.m2250型300t履带吊性能资料
b.ltm1300型300t汽车吊性能资料c.tg-500e型50t汽车吊性能资料
8）其它相关资料。
3.焦炭塔t1101a、b吊装
（1）焦炭塔t1101a、b吊装要求
设备直径：φ9000mm设备长度：39581mm设备净重：265t分段情况：9段基础标高：19100mm（2）平面布臵
吊车到场前作好站位及行走位臵路基板和钢板铺设工作，地基处理要满足吊装要求；处理区域详见地基处理平面图。（3）吊车站位
焦炭塔t1101a、b前三段用ltm1300汽车吊完成吊装工作：
ltm1300汽车吊进入现场后，站位于其回转中心距焦炭塔t1101a，b基础中心15.5米；具体站位详见吊车平面站位图。
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文焦炭塔t1101a、b后六段用300t履带吊完成吊装工作：
m2250300t履带吊进入现场后，站位于其回转中心距焦炭塔t1101a，b基础中心22米；具体站位详见吊车平面站位图。（4）吊装准备
吊车到位后穿挂好平衡梁及吊装索具。
吊装时平衡梁上端使用φ52-6×37+1-1770型钢丝绳扣20m×2根，每点1圈，共2圈4股。平衡梁下端使用φ52-6×37+1-1770型钢丝绳扣12m×2根，每点1圈，共2圈4股。（5）试吊
所有各项设备检查工作及准备工作完备后进行试吊，试吊要求吊耳点抬高200mm，检查内容为：所有索具情况、吊车负荷情况、地基变化情况。
试吊如出现问题则针对这些问题进行整改，直至正常。（6）签发起吊令
试吊结束后，由项目部有关部门会同吊装专业有关人员进行联合检查，全部确认后联合（包括项目经理）签发起吊令后才可进行正式吊装。（7）正式吊装
主吊车吊起设备离开地面200mm后，小半径回转至设备安装方向，扒杆转至基础中心回落，由安装工种负责核对安装位臵由焊工焊牢后吊车摘钩；吊装时使用麻绳控制设备的摆动。
（8）300t汽车吊性能核定（以300t汽车吊吊装的最重段第一段52t为例进行校核）：工况：s
主杆长度：
36.4m主车配重：90t吊钩：75t级吊钩作业半径：
15.5m
实际吊装重量：54.4t（设备重量52t+索具、钩头2.4t）
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文额定起重量（85%性能表）：55.8t荷重比例：97.5%以上性能满足吊装要求。
（9）300t履带吊性能核定（以300t履带吊吊装的最重段第四段32t为例进行校核）：工况：s
主杆长度：79.2m主车配重：113t+54t吊钩：80t级吊钩作业半径：22m实际吊装重量：36t额定起重量：55.4t荷重比例：65%
以上性能满足吊装要求。（10）索具校核
主吊索具选用φ52-6×37+1-1770mpa钢丝绳扣，p破=119t
每吊点缠1圈，共2圈，按3股计算（每根钢丝绳在受弯处破断力按0.75系数折减）
钢丝绳挤压折减系数ψ取0.82
平衡梁上方的钢丝绳与平衡梁夹角为60°动载系数k取1.1
安全系数：n=p破×3×ψ×sin60°/（g×k）
=119×3×0.82×sin60°/（36×1.1）=6.4>5
即安全系数满足要求，使用安全。
（11）焦碳塔t1101a/b分段吊装参数表如下：
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程施工方案正文序号设备分段号筒节长度安装底标高安装顶标高。。。。。米。。。。。米。设备重索具重额定起吊车载量量重量吊装车型荷（吨）（吨）（吨）（吨）。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。作业半径。。。。米。臂杆长度（米）备注123456789第一段第二段第三段第四段第五段第六段第七段第八段第九段裙座+锥行封头上部锥形封头下半部分筒体筒体筒体筒体筒体筒体封头+筒体4.25米3.3米4.2米4.2米4.2米4.2米3.2米4米6.05米。。。。。米。。。。。米。。。。。。。米。。。。。。米。。。。。。米。。。。。。米。。。。。。米。。。。。。米。。。。。。米。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。吊索具长度7米计吊索具长度7米计吊索具长度7米计吊索具长度10米计吊索具长度10米计吊索具长度10米计吊索具长度10米计吊索具长度10米计吊索具长度10米计。。。。。。。。。。。。。。。。。米。。。米。。。米。。。米。。。米。。。米。。。米。。。米。。。。。。米。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。米。。。。。。米。。。。。。米。。。。。。米。。。。。。米。。。。。米。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
30.421.925.4。。。。。。。。。。。。。。。。。。。。。。。。。。。。。中国石化集团第二建设公司第6页
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程施工方案正文4.吊车使用计划
ltm1300吊车吊装焦碳塔使用时间：
t1101a第二段（锥行封头下半部分）吊装→t1101b第二段（锥行封头下半部分）吊装→焦碳塔t1101a第一段（裙座+锥行封头上半部分）吊装→焦碳塔t1101b第一段（裙座+锥行封头上半部分）吊装→t1101a第三段吊装→t1101b第三段吊装→退场；
300t汽车吊共计使用计划：10天m2250300t履带吊车吊装焦碳塔使用时间：
300t履带吊进场组对→焦碳塔t1101a/b第四段吊装→焦碳塔t1101a/b第五段吊装→焦碳塔t1101a/b第六段吊装→焦碳塔t1101a/b第七段吊装→焦碳塔t1101a/b第八段吊装→焦碳塔t1101a/b第九段（顶封头）吊装→300t履带吊转场；300t履带吊共计使用时间：39天
两台50t汽车吊两台配合300t汽车吊组装配重、300t履带吊车进场组、拆车及调整超起配重。共计使用时间：49天；
5.地基处理
吊车站位在焦炭池，焦炭池低于环行路1800mm左右，需要将焦炭池填起来，具体处理方法为：
以焦炭池后方水泥路面平面为基准，从焦炭池底部向上首先铺设黄土一层压实后达200mm，然后填砂石土，每300mm为一层压实，到达一定高度后，铺设400mm厚左右块石，大面朝下，打掉尖角，最后铺碎石找平路面，反复压实，高度与环形路标高一致。
在焦炭塔吊装平面示意图地基处理区域水泥路面无须进行处理，泥土路面区域仅
中国石化集团第二建设公司第7页中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文需铺设碎石与路面找平即可。
吊车站位的区域还需铺专用路基箱。1）吊车对地压强
272t履带吊组装后自重237t，加上负重100t，总重为337t。路基板长2.2m，宽7m，每条履带长7.89m，总受力面积为30.8m2。
280t负重行走区域对地压强为：不均衡系数k=1.6
p=g。s×1.6=337。
30.8×1.6=17.5t/m2
地基处理范围见附图。
6.吊装操作规程
1、机具准备
1）吊车应按随机技术文件的要求维修保养，使其处于性能完好状态。
2）起重机具使用前，机械责任人员应核查机具员提交的机具维修使用记录。确认其技术性能符合安全质量要求。发现缺陷应按有关规定进行处理。经安全技术部门同意或经负荷试验合格后方可使用。
3）对起重机具使用，检验内容进行记录并存档。
2、现场准备
1）设备运输路线、卸车位臵、吊车工作位臵、行车路线应按吊装平面图上的要求查实是否畅通、平坦，地耐力应按地基处理方案要求进行加固处理。
2）吊装指挥应根据吊装方案的要求，进行吊车机具的设臵。其它机具设臵应符合《大中型设备吊装工程施工工艺标准》sh/t3515-2003要求。
3）吊耳设臵
吊耳标高。大约距每个吊装段上沿2-3米左右。
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文吊耳方位：90度和270度左右（根据设备的具体情况确定，但必须按180度对称设臵）。
吊耳形式。对臵双管轴式吊耳，其中，第二十一吊装段采用板式吊耳（按《shj515-2003大型设备吊装工程施工工艺标准》选取）。
使用材质：补强圈同筒体母材，其它部件q235。使用焊条：按设备焊接所使用的焊条选取。
焊接顺序（管轴式）。主筋板与设备本体→吊耳管与设备本体→补强圈与吊耳管及设备本体→挡圈与吊耳管→加强筋与挡圈及吊耳管。
焊接注意事项：
a.各筋板之间焊缝采用双面交错间断焊。b.吊耳管与筋板焊缝不小于管长1/3。c.补强圈拼接时，拼接板数量不得多于3块。d.角焊缝高度为两端施焊件薄板厚度。
e.吊耳与筒体连接焊缝应按《钢制压力容器》gb150-1998规定进行分层着色检查。
注：
为防止设备在吊装过程中产生形变，需要对设备内部进行加固处理。
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文7.吊装指挥系统
吊装总指挥：牛延昭技术管理工程管理设备管理质量管理hse管理吊装项目经理：娄丹施工经理：吴涛华吊装工程师：胡海彬、陈鑫主吊指挥：石立兵尾吊指挥：姚志国起重作业组
主吊机组溜尾机组综合组
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文8.hse管理
1）hse方针
安全第一预防为主全员动手综合治理改善环境保护健康科学管理持续发展
2）hse目标
a.严格做好职工的劳动保护，保护职工的安全与健康。
b.员工岗前教育合格率100%，特殊岗位人员持证率100%，hse管理人员持证率100%。
c.努力实现无事故、无污染、无人身伤害，各项事故为零，创一流的hse业绩。3）hse控制目标
——人身伤亡、重伤事故为零；
——重大设备、火灾、爆炸、坠落等事故为零；——努力实现“零伤害、零事故、零污染”的管理目标；4）吊装施工hse管理体系吊装施工hse管理体系
组建项目部hse管理体系，全面负责该项目工程的健康安全环境（hse）管理工作，hse管理机构如下：（见管理机构图）
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文
吊装施工管理职责范围表职能管理岗位项目经理决策指挥hse经理施工经理总工程师hse管理办管理协调施工管理办技质管理办经营管理办综合管理办作业各专业工种管理职责范围负责该项目工程全面工作主管该项目工程的健康、安全、环境管理工作主管该项目工程计划调度、施工协调、人机调配等工作主管该项目工程的技术、质量管理的工作负责该项目工程的健康、安全、环境管理等工作负责该项目工程的计划调度、施工协调、人机调配等工作负责该项目工程的技术、质量管理等工作负责该项目工程的予结算、财务、物资、统计等工作负责该项目工程的秘书、人力组织、保卫、后勤等工作负责各自专业、岗位、工种、人员作业等工作起重组机械组运输组机电组综合组吊装hse管理机构图
项目经理hse经理施工经理总工程师办施工管理办经营管理hse办管办技质管理办综合管理理5）吊装施工hse管理措施吊装施工hse管理规定：
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文审批后的起重施工技术文件应向参加起重施工的作业人员进行技术交底，并作好交底记录。作业人员必须熟知吊装运输方案、指挥信号、安全技术要求及起重机械的操作方法。
中型吊装应建立起重施工安全质量保证体系，明确参加吊装各级人员责任范围及作业人员操作岗位。
参加起重施工的作业人员，应取得“特种设备作业人员资格证”和“特种作业人员资格证”证书。进入现场人员必须经过甲方及项目部的hse现场培训教育，合格后方可以进入现场施工作业。
中型吊装工程准备工作完成后，应由主管部门组织联合检查，主要内容包括：a）施工人员已进行技术交底并熟悉其工作内容；b）起重机械及吊装机具的选用和布臵与方案一致；c）起重机械的“安全检验合格“标志和吊索具的质量证明文件以及清洗、检查、试验的记录；d）隐蔽工程（如地基处理以及各部位索具等）的记录；e）设备摆放方位的确认；f）备用工具、材料的配臵；g）一切妨碍吊装的障碍物都已妥善处理；h）起重施工技术文件中所规定的施工道路及场地坚实平整；i）正常供电能力的确认；j）其他必要的检查。
吊装作业不得在下列天气情况下进行：
风速大于10.8m/s；b）雷雨天气；c）能见度低。
施工现场动火需经有关部门批准。禁止移动吸烟、明火，现场设臵消防灭火用具。中型吊装实行吊装命令书制度。按照技术质量检查要求表的规定进行吊装前的检查，并确认符合要求后，吊装作业总指挥应签署“吊装命令书”并下达吊装命令，方可进行试吊或吊装作业。（吊装命令书见下页表）
对起重吊装指挥要求
吊装指挥应由有实践经验、技术水平高、组织能力较强的人担任，吊装指挥应充分了解并严格执行起重施工技术文件的规定。
指挥者应站在能直接指挥各个工作岗位的位臵上，否则应通过助手及时传递信号，远距离指挥应配备必要的通讯工具。
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文在某些吊装作业中，为了正确、及时地下达信号，可在吊装指挥之下，设分指挥，分管若干岗位的指挥工作，但应分工明确，紧密配合。
起重作业人员应熟悉和执行gb5082《起重吊运指挥信号》的统一规定。哨音应清楚、响亮、旗语、手势应准确。作业人员不得凭估计、猜测进行操作。
吊装过程中，吊装作业人员应坚守岗位，并根据指挥者的命令进行作业，任何人不得擅自操作或离开岗位。
起重机械的使用要求流动式起重机（吊车）
（1）使用流动式起重机进行起重作业，应严格按照该型起重机的起重性能选用作业参数，遵守操作规程，不得违规作业。所使用的起重机应具有“安全检验合格”标志，并处于完好状态。
（2）流动式起重机作业场地应平整坚实，起重机支腿或履带板下地基应有足够的承压能力，同时查清就位行驶道路的地下情况，必要时应铺设路基板，并合理选择路基板的材料或采取适当的地基处理措施。
（3）在易燃、易爆区工作时，应按规定办理必要手续，并对起重机的动力装臵、电气设备等采取可靠的防火、防爆措施。
（4）流动式起重机作业区域应设臵明显的警戒标志。起重机吊臂下及起重机部件旋转范围内不得有人员停留。
（5）使用流动式起重机起吊设备时，吊钩偏角不应超过3°，不得起吊埋在地下及重量不明的重物。为了避免设备在空中摆动，所吊设备应设臵溜绳。
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文中国石化集团第二建设公司装臵名称设备规格吊装日期主吊吊车型号：工况：杆长：溜尾吊车型号：工况：杆长：起吊时就位时大型设备吊装起吊令设备名称设备吊重气象情况第号超升配重：作业半径：额定起重量：超升配重：作业半径：额定起重量：吊装方案已交底，吊装过程已清楚，吊车性能满足吊装要求，吊车状况完好，可以保证吊装任务顺利完成。吊车司机/责任人签字：超升配重：作业半径：额定起重量：吊装方案已交底，吊装过程已清楚，吊车性能满足吊装要求，吊车状况完好，可以保证吊装任务顺利完成。吊车司机/责任人签字：起吊前有关部门和责任人检查确认吊装工程师索具责任人主吊吊车指挥现场指hse工程师现场调度溜尾吊车指挥报告吊装总指挥：总包方《大型设备起吊前确认表》已会签完毕，按照本吊装方案的规定，吊装方案已交底，岗位职责人员资格审查合格，已待命上岗，吊装机具设备完好，所有吊装准备工作就绪，经检查确认符合要求，已经具备开始吊装条件，挥请总指挥发布吊装命令予以执行。签名：总指挥同意于年月日时正式起吊签名：中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文（6）流动式起重机不得靠近架空输电线路作业，当必须在线路近旁作业时，应采取有效的安全措施。起重机吊臂及吊物与架空输电导线的最小安全距离应符合下列规定：
（见吊车及吊物与架空输电导线的安全距离表）
吊车及吊物与架空输电导线的安全距离表项目安全距离m输电导线电压kv1以内1.51～15320～40460～110220以上56手拉葫芦（导链）
（1）手拉葫芦使用前应进行检查，并符合下列规定。a）转动部分灵活，不得有卡链现象；b）链条应完好无损，销子要牢固；c）制动器有效。
（2）手拉葫芦的吊钩出现下列情况之一时，应报废。a）表面有裂纹；b）危险断面磨损达原尺寸的10%；c）扭转变形超过10°；d）开口度比原尺寸增加15%。
（3）手拉葫芦在使用时，受力应合理，保证两吊钩受力在一条轴线上，不得多人强拉和超负荷使用。装链时，应将链条摆顺。
（4）吊钩挂绳扣时，应将绳扣挂到钩底。吊钩直接挂在设备的吊环或板孔式吊耳上时，不得使吊钩别劲和歪扭。不得将吊钩直接挂在设备上吊装。
（5）手拉葫芦如需工作暂停或将设备悬吊空中时，应将拉链封好锁牢。（6）设臵手拉葫芦时，应注意周围环境，不得有泥砂、水及杂物进入转动部位。（7）手拉葫芦放松时，起重链条不得放尽，至少应留3个扣环以上。（8）使用手拉葫芦吊装时，应逐渐拉紧，经检查确认无问题后再进行起吊。（9）手拉葫芦吊挂点应牢固可靠，其承载能力不得低于手拉葫芦额定载荷。（10）采用多个手拉葫芦操作时，应取一定的安全系数，对额定载荷进行折减，操作应同步。
卸扣（卡扣、卡环）
起重施工中使用的卸扣应按额定负荷标记选用，不得超载使用，无标记的卸扣不得使用。卸扣表面应光滑，不得有毛刺、裂纹、尖角、夹层等缺陷。不得利用焊接的
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文方法修补卸扣的缺陷。卸扣使用前应进行外观检查，必要时应进行无损检测，方现有永久变形或裂纹，应即报废。使用卸扣时，只应承受纵向拉力，螺纹应满扣并预先润滑。
起重吊、索具的使用要求麻（棕）绳
（1）麻（棕）绳只适用于手动吊装中绳扣和走绳以及在吊装作业中做设备的手拉溜绳，不得在机械驱动的吊装作业中作为起吊索具使用。
（2）麻（棕）绳不得向一个方向连续扭转，以免松散或扭劲。发现上述现象时，应及时消除。
（3）麻（棕）绳使用中，不得与锐利的物体直接接触，如无法避免时应垫以保护物。
（4）麻（棕）绳在作走绳使用时，安全系数不得小于10，作绳扣使用时，不得小于12。
（5）麻（棕）绳应存放在通风干燥的地方，不得受热、受潮，且不得与酸、碱等腐蚀性介质接触。
钢丝绳与吊索
（1）钢丝绳的使用安全系数k>5
（2）钢丝绳不得与电焊导线或其他电线接触，当可能相碰时，应采取防护措施。钢丝绳经过架空输电线上方时，应搭设牢固的竹（木）过线桥架；在架空输电线的一侧或下方工作时，钢丝绳与架空输电线的安全距离应符合有关规定。
（3）履带式车辆行驶越过钢丝绳时应对钢丝绳采取有效的保护措施，不得直接压在钢丝绳上。
（4）钢丝绳不得与设备或构筑物的棱角直接接触，否则应采取保护措施。钢丝绳不得成锐角折曲、扭结，也不得受夹、受砸而成扁平状。当钢丝绳发现有断股、松散及严重扭结时，应停止使用并报废。钢丝绳在使用过程中应经常检查、修整，如发现磨损、锈蚀、断丝等现象时，应按相关规定，降低其使用能力，且折断之钢丝应从根
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文部剪去，以免刮伤邻近断丝。钢丝绳应经常保持清洁、干燥、含油，长期不用的宜存放在库房内，露天存放时，应上盖下垫。现场暂时不用的钢丝绳或过长的钢丝绳应盘卷整齐，放在垫物上。
设备的装卸与运输要求
设备的装卸，应按下述要求进行。a）核实设备的结构、重量、重心位臵等情况，合理选用起重机械和吊索具；b）装卸用的绳扣或绑绳应符合安全系数的要求，正确选取吊点或绑点位臵，并应优先选用设备原吊点；c）对设备受力部位进行核算，对于设备不能承受绳扣挤压的薄弱易变形的部位采取加强措施，对设备的棱角与绳扣接触处，应加垫方木和半圆钢管，以免损坏绳扣；d）装卸时应采取溜绳溜住重物，不得用手推扶设备；e）装卸设备放在地面或车厢板上时，下面应垫上方木，以便于抽出绳扣。方木应垫实，以防止设备倾倒。
设备的运输：中型设备运输，符合下述内容规定：a）途经路面宽度、弯道半径及地面承压载荷；b）途经框架的高度及承压载荷；c）途经地面及空中障碍的分布情况；d）地面障碍清除措施；e）空中障碍处理措施；f）超载地面及框架的加固措施；g）弯道半径不能满足时的拓宽措施；h）运输的组织及采取的安全保证措施。
设备水平运输时，受压部分距路边不宜小于1.5m，与带电线路的距离应符合有关规定，否则应采取停电或其他安全措施。细长或薄壁的设备在运输时，应采取适当的胎具或其他加固措施，以防止设备产生永久变形。
中型设备运输时，为防止设备在载体上移动或晃动，应采用钢丝绳、手拉葫芦或滑车组等封牢。运输路线较长时，钢丝绳应采用绳卡紧固。
6）吊装施工hse应急预案目的和工作标准
制定紧急事件准备计划的目的：
a、确保中型吊装运输作业过程中发生紧急事件时，救援迅速得当，使遭受的损失降至最低程度。
b、保证吊装运输施工现场周边作业不产生不利于环境保护的影响。
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文c、保护作业人员的健康、安全，不受到任何伤害，公司财产的完好。d、确保在发生紧急事件时能够充分利用项目部和其他方面的资源与手段。工作标准：
项目部成立紧急事件管理组织，确定项目主管hse经理为紧急事件指挥领导小组组长，成立以工程办为主体的紧急准备及救援小组，通过事先组织对施工作业人员进行紧急准备计划的学习和训练，以保证对计划的了解，使所有人员都知道在紧急事件过程中各自的职责和义务。
所有人员必须明确发生吊装运输事故（或故障）时，应采取的先后措施及脱离危险的方法和步骤。
所有人员须熟悉掌握项目部《施工现场应急预案》及《施工现场救护应急预案》中有关的撤离步骤、救护方法等。
吊装现场应急组织
项目部建立应急指挥部，另成立中型吊装现场应急小组：组长：项目经理
副组长：hse经理、施工经理、总工程师
成员。各办公室主任、现场安全员、起重工程师、起重组组长、吊装指挥长。吊装运输应急工作程序
在事件发生前：
（1）确定现场应急小组成员，明确各自的职责；（2）现场备有值班车，卫生员守护在现场；
（3）做好吊装运输安全技术交底，确保人员熟悉作业流程及有关要求；（4）吊装运输前严格进行班组自检、项目部联检，并按《中型吊装作业风险评价报告》中的要求采取风险控制与削减措施；
（5）吊装运输前要了解周边的作业环境，拉设好警戒区域，不得有无关人员作业。在事件中：
吊装作业中易发生吊物坠落、吊物挤压、吊车倾覆、吊车漏电、触电等事故，
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文出现上述情况时应分别采取以下应急措施：
（1）吊车漏电、触电
若起重臂触及高压输电线无法脱离时，驾驶员千万不能随便下地，现场人员应立即把危险区围好，以各支承器为圆心、r=8—10m为半径的范围内为危险区。同时通知甲方调度部门立即切断电源，驾驶员等电源切断后再下地，故障久不能排除时，驾驶员可在关好一切操作手柄后再双脚并足跳下（身体不能再触及车身与吊具），并继续并足（不能跨步）跳出危险区，吊车本体因电气故障发生漏电时，驾驶员可采取上述方法离开吊车，并拉设危险区，通知专业人员前来检查维修。
若发生人员触电，按《施工现场救护应急预案》中步骤进行急救和处理。（2）吊物坠落、挤压
吊装过程中，吊车司机及吊装指挥应密切注意吊车运行状况，吊车若出现异常振动、噪声等，吊车司机应保持镇定，立即回钩，将吊物落地，之前吊装指挥应立即退出警戒区域疏散人群。待吊物落地后，立即检查吊车各种装臵及绳索、构件等，隐患未消除严禁带病作业。
吊装过程中，若吊车本体吊耳或平衡梁焊点出现异常响动，吊车司机应立即快速回钩，将吊物落地。
吊物坠落、挤压造成人员伤害，按《施工现场救护应急预案》中相应步骤处理。（3）吊车倾覆
吊装过程中，若出现吊车抬腿、侧身，司机应保持镇静，视轻重程度立即长杆抬臂或甩杆向抬起方向侧移，转移重心保持稳定。
吊装运输过程中，若出现支撑器基础沉降现象，吊装指挥应视轻重程度及时发出信号，立即回钩或甩杆向相反方向侧移，转移重心保持稳定。
如无法避免上述现象导致吊车倾覆，应按《施工现场救护应急预案》立即抢救伤员，并拉设警戒区域，无关人员严禁靠近吊车，同时报告公司及甲方有关部门，防止事态进一步扩大，必要时通知消防车辆到达现场，防止设备进一步损伤。
事件后：a）及时检查，使所有应急资源回到正常状态；b）准备事件处理报告，
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文内容包含事故的教训；c）总结、验证抢险活动的执行效果、进一步修正、完善紧急准备和救援计划。
9.安全技术措施
1）.所有参加吊装作业人员必须严格按照吊装方案及起重操作技术规程进行操作。
2）.吊装前必须进行技术交底，并有全体人员签字的书面技术交底单。3）.吊车站位必须精确，即通过事先测量和站车后复查两次确认。4）.所有使用索具均须有合格证，吊耳等需有焊接检查记录及材料合格证。5）.进入施工现场必须戴好安全帽，穿上劳保鞋，高处作业系牢安全带。6）.吊装现场设警戒线，无关人员不得进入。7）.所有吊车（包括溜尾吊车），严禁超负荷作业。
8）.吊装前统一指挥信号，指挥时旗哨齐全.信号明确，配合及时，服从统一指挥。9）.吊装前由项目部组织进行全面检查，经确认具备吊装条件，签发起吊令后才能进行起吊。
10）.吊装前关注天气预报，雨天及风力大于10.8m/s时，不得进行吊装。11）.夜间没有足够的照明不得进行吊装。
中国石化集团第二建设公司
中国石化集团洛阳石油化工工程公司140×104吨/年延迟焦化装置大中型设备吊装工程焦碳塔吊装施工方案正文10.机索具用料表
序名称号300t汽车吊1吊车300t履带吊50t汽车吊23货车路基箱20t----φ77.5mmφ52mm4钢丝绳φ52mmφ36.5mm25t567卸扣55t麻绳道木41001512×412×661111412×420×4规格数量单备注位台台台台块（ltm1300自带）m吊装用个m块附图
