小区车牌识别系统解决方案
车牌识别系统安装说明书
一、瀚天车牌识别系统如何在安全岛施工
安全岛主要用于设备安装，以及防水、防撞。一般做在出入通道中间。【根据现场的实际情况来做具体的施工方案】
宽度。如岛上同时放置岗亭的话，一般在1200mm-1500mm;如果安全岛只是安装设备，宽度约在60mm-80mm左右，设备固定位置距离安全岛边缘100mm左右。
长度：安全岛的长度约在5000mm-6000mm左右。高度：安全岛一般应高出地面150mm-200mm。
没有安全岛时，要做设备基础，设备安装的地方为水泥地面时，（与安全岛一样）以星型50m左右打一个Φ10x100规格的膨胀螺栓。地面不低于5m，并预埋、固定设备线管，位置正确后就可以浇灌混凝土了。如果安全岛做在有坡度的地面，用水平仪找平，呈阶梯状。
安全岛设备安装注意事项：如果道闸对开时，2个设备基础高度应在同一水平线上。设备基础和安全岛表面抹灰处理：横平竖直，整齐美观。如果贴砖就不用抹灰。
二、布管与穿线

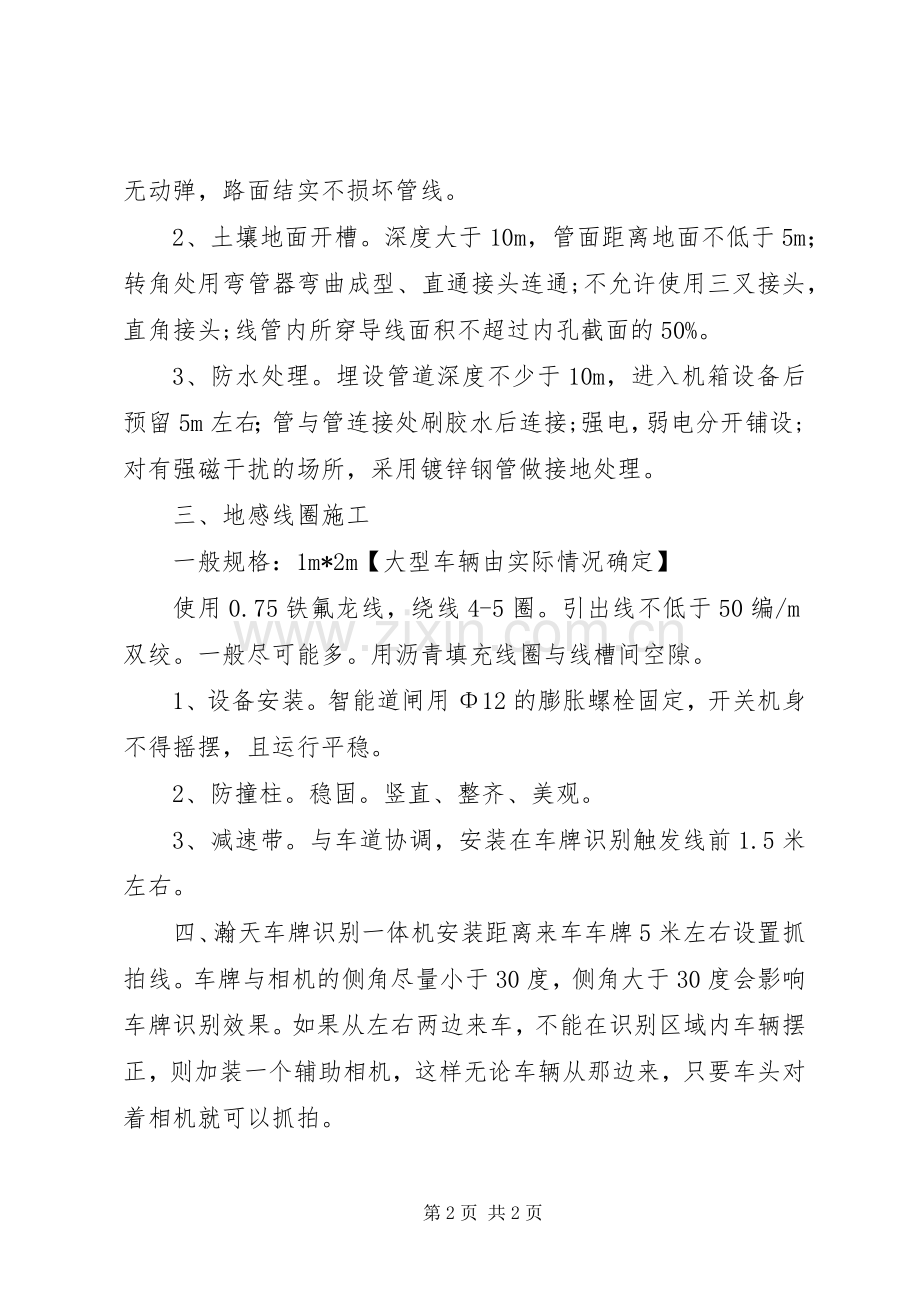

1、水泥地面开槽深度。线管放置后上部表面距离地面不低于4m，2管间有1m的缝隙，以便于水泥浇灌后，车辆过压线管无动弹，路面结实不损坏管线。
2、土壤地面开槽。深度大于10m，管面距离地面不低于5m；转角处用弯管器弯曲成型、直通接头连通;不允许使用三叉接头，直角接头;线管内所穿导线面积不超过内孔截面的50%。
3、防水处理。埋设管道深度不少于10m，进入机箱设备后预留5m左右；管与管连接处刷胶水后连接;强电，弱电分开铺设;对有强磁干扰的场所，采用镀锌钢管做接地处理。
三、地感线圈施工
一般规格：1m*2m【大型车辆由实际情况确定】
使用0.75铁氟龙线，绕线4-5圈。引出线不低于50编/m双绞。一般尽可能多。用沥青填充线圈与线槽间空隙。
1、设备安装。智能道闸用Φ12的膨胀螺栓固定，开关机身不得摇摆，且运行平稳。
2、防撞柱。稳固。竖直、整齐、美观。
3、减速带。与车道协调，安装在车牌识别触发线前1.5米左右。
四、瀚天车牌识别一体机安装距离来车车牌5米左右设置抓拍线。车牌与相机的侧角尽量小于30度，侧角大于30度会影响车牌识别效果。如果从左右两边来车，不能在识别区域内车辆摆正，则加装一个辅助相机，这样无论车辆从那边来，只要车头对着相机就可以抓拍。
