家庭电路与用电安全复习学案.doc

课时29 家庭电路与用电安全
【复习目标】
1. 了解家庭电路的组成和连接方式，了解导致家庭电路中总电流过大的原因及其危害
2. 了解熔丝的作用，会正确选用和安装熔丝
3. 了解几种常见的触电情况和防止触电的方法，了解安全用电常识
4. 会用测电笔区分火线和零线
【复习重点】
了解家庭电路和安全用电知识,有安全用电的意识
【知识回顾】
一、家庭电路连接方法
1. 各盏灯、用电器、插座之间为 联关系；开关与灯是 联．
二、家庭电路的主要部分
2. 与大地有220伏电压的线叫 线，与大地没有电压的线叫 线．
3. 电能表的作用：测出用户全部电器消耗的 ．
4. 保险丝的作用：当电路中电流增大到超过线路设计的允许值前，能 电路起到保护作用．
5. 保险丝的材料选择：电阻率大、熔点 （铅锑合金）．
6. 插座用于可移动的用电器供电，对于三孔插座，其中两孔分别接火线和零线，插座的另一孔接 ．
7. 测电笔：是辨别 的工具，使用时手接触 ，金属接触电线，如氖光发光，表明接触的是 线．
三、安全用电
8. 家庭电路中电流过大的原因：（1） ；（2） ．
9. 家庭电路中的触电事故，都是人体直接或间接跟 ________线连通造成的．
【经典例题】
图29-1
例1（2011·广安）如图29-1所示，请将下列元件连接成符合安全用电要求的家庭电路。
图29-3
图29-2

例2（2011·黄冈）小阳闭合开关后，发现电灯不亮，他用试电笔测试图29-2中的a、b、c、d四点， 只 有d点发光，那么可能发生的故障是（ ）
A．电灯灯丝断了 B．cd间某处断路 C．ab之间某处断路 D．开关处短路
例3（2012•义乌市）图29-3中有关测电笔的使用，下列说法正确的是（　　）
A．氖管发光时测电笔接触的是零线 B．使用时手可以接触测电笔的任何部位
C．测电笔不能用来辨别电池的正负极 D．测电笔与手接触的部分都是绝缘体
例4（2012•凉山州）家庭电路中的保险丝熔断了，以下原因中不可能的是（　　）
A．家庭中用电器的总功率过大 B．电灯开关中的两根导线相碰
C．保险丝的规格不合适，熔断电流太小 D．插头中的两根导线相碰

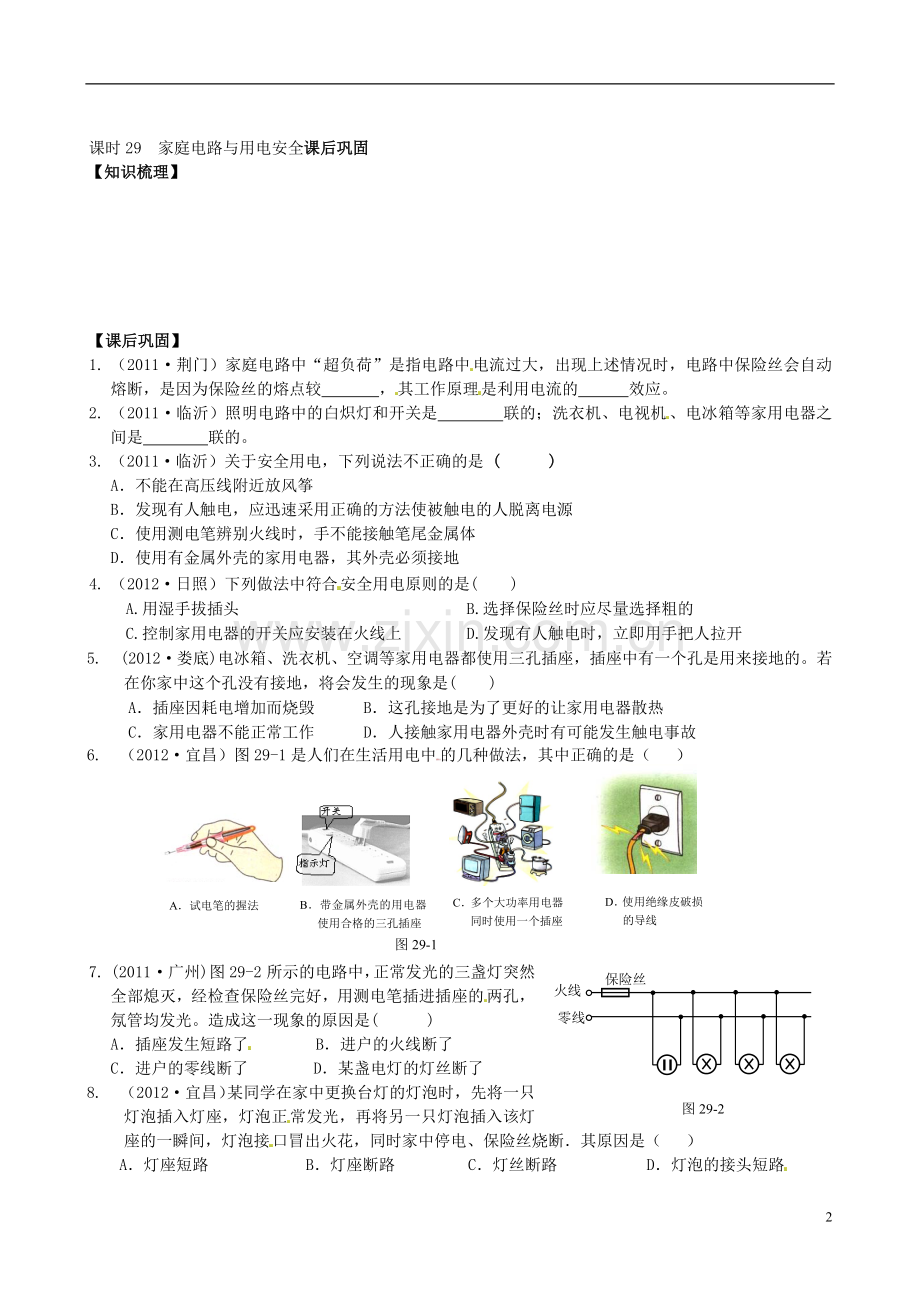

课时29 家庭电路与用电安全课后巩固
【知识梳理】

【课后巩固】
1. （2011·荆门）家庭电路中“超负荷”是指电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较 ，其工作原理是利用电流的 效应。
2. （2011·临沂）照明电路中的白炽灯和开关是　　　　联的；洗衣机、电视机、电冰箱等家用电器之间是　　　　联的。
3. （2011·临沂）关于安全用电，下列说法不正确的是 ( )
A．不能在高压线附近放风筝
B．发现有人触电，应迅速采用正确的方法使被触电的人脱离电源
C．使用测电笔辨别火线时，手不能接触笔尾金属体
D．使用有金属外壳的家用电器，其外壳必须接地
4. （2012·日照）下列做法中符合安全用电原则的是( )
A.用湿手拔插头 B.选择保险丝时应尽量选择粗的
C.控制家用电器的开关应安装在火线上 D.发现有人触电时，立即用手把人拉开
5. (2012·娄底)电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的。若在你家中这个孔没有接地，将会发生的现象是( )
A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热
C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故
A．试电笔的握法
B．带金属外壳的用电器使用合格的三孔插座
C．多个大功率用电器同时使用一个插座
D．使用绝缘皮破损的导线
图29-1
6. （2012·宜昌）图29-1是人们在生活用电中的几种做法，其中正确的是（ ）

火线
零线
保险丝
图29-2
7. (2011·广州)图29-2所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因是( )
A．插座发生短路了 B．进户的火线断了
C．进户的零线断了 D．某盏电灯的灯丝断了
8. （2012·宜昌）某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电、保险丝烧断．其原因是（ ）
A．灯座短路 B．灯座断路 C．灯丝断路 D．灯泡的接头短路
9. （2011•遂宁）小明同学学习了家庭电路后，为家里新安装了一盏电灯．当闭合开关时，发现电灯不亮，配电箱内空气开关立即跳闸断开，其原因可能是（　　）
A．灯头内部短路 B．开关内部短路
C．灯泡的灯丝断了 D．开关接触不良
10. （2012•天津）如图29-3所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，下图中接线情况正确的是（　　）
图29-3

图29-4

11. （2012•陕西）小刚有一个带有开关、指示灯和多个插座的接线板，如图29-4所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是（　　）
A．“跳闸”的原因是接线板中的电路发生了断路
B．“跳闸”的原因是接线板中的电路发生了短路
C．接线板上的多个插座与指示灯串联
D．接线板上的开关与指示灯并联
12. （2012·凉州）家庭电路中的保险丝熔断了，以下原因中不可能的是（　　）
A．家庭中用电器的总功率过大 B．电灯开关中的两根导线相碰
C．保险丝的规格不合适，熔断电流太小 D． 插头中的两根导线相碰
13. （2012·丹东）图29-5甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．
图29-6
14. (2012·咸宁) 如图29-6所示，甲为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，乙为背面接线示意图，“ A”、“ B”是从开关接线柱接出的两根导线，请你将图乙中的电路连接完整，使开关控制电灯，又不影响插座供其它电器使用。

图29-5

3
