电路第五版随堂练习

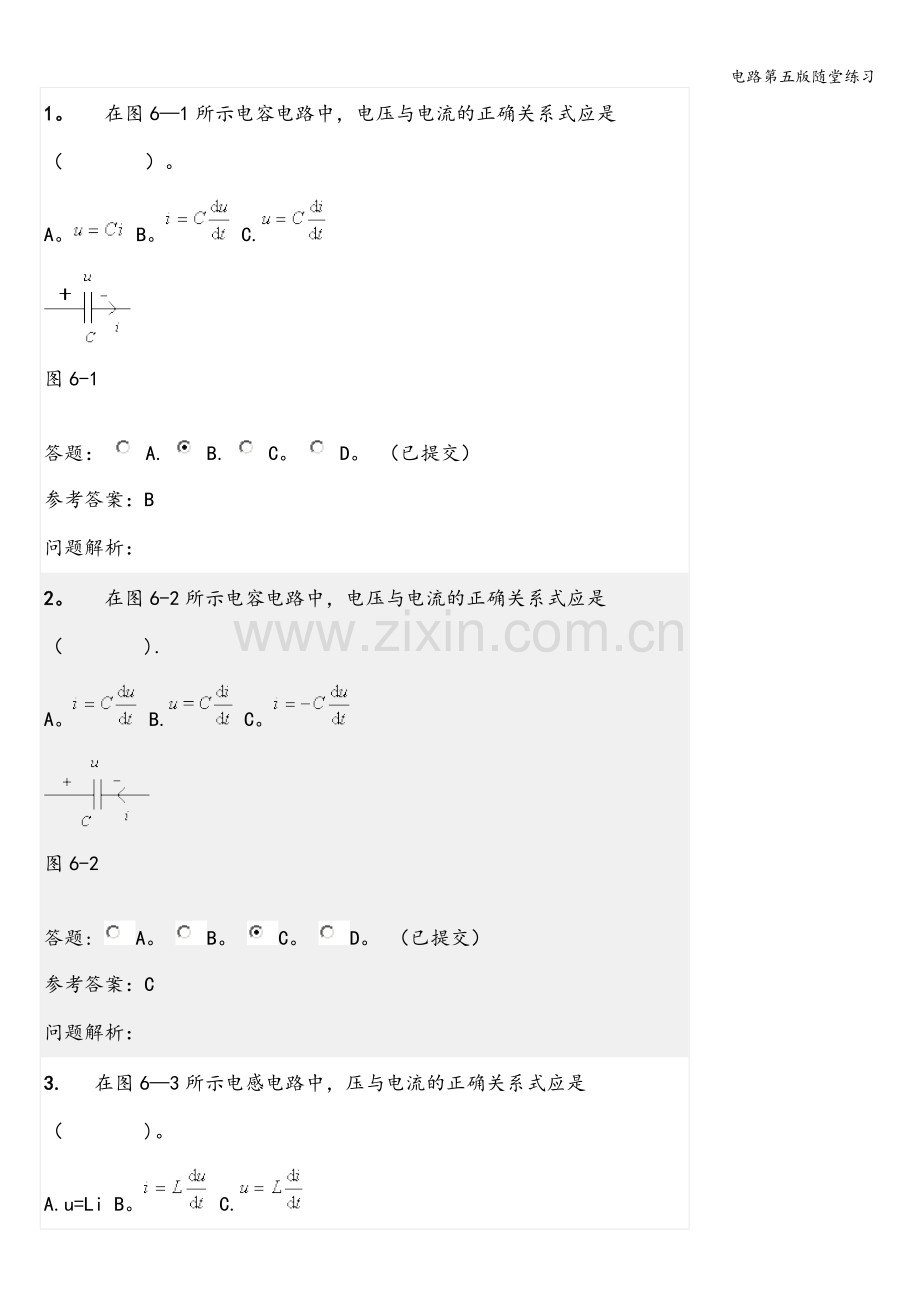

1。  在图6—1所示电容电路中，电压与电流的正确关系式应是（　　　　）。
A。 B。 C.

图6-1

答题： A. B. C。 D。 （已提交）
参考答案：B
问题解析：
2。  在图6-2所示电容电路中，电压与电流的正确关系式应是（　　　　).
A。 B. C。

图6-2

答题: A。 B。 C。 D。 （已提交）
参考答案：C
问题解析：
3.  在图6—3所示电感电路中，压与电流的正确关系式应是（　　　　)。
A.u=Li B。 C.

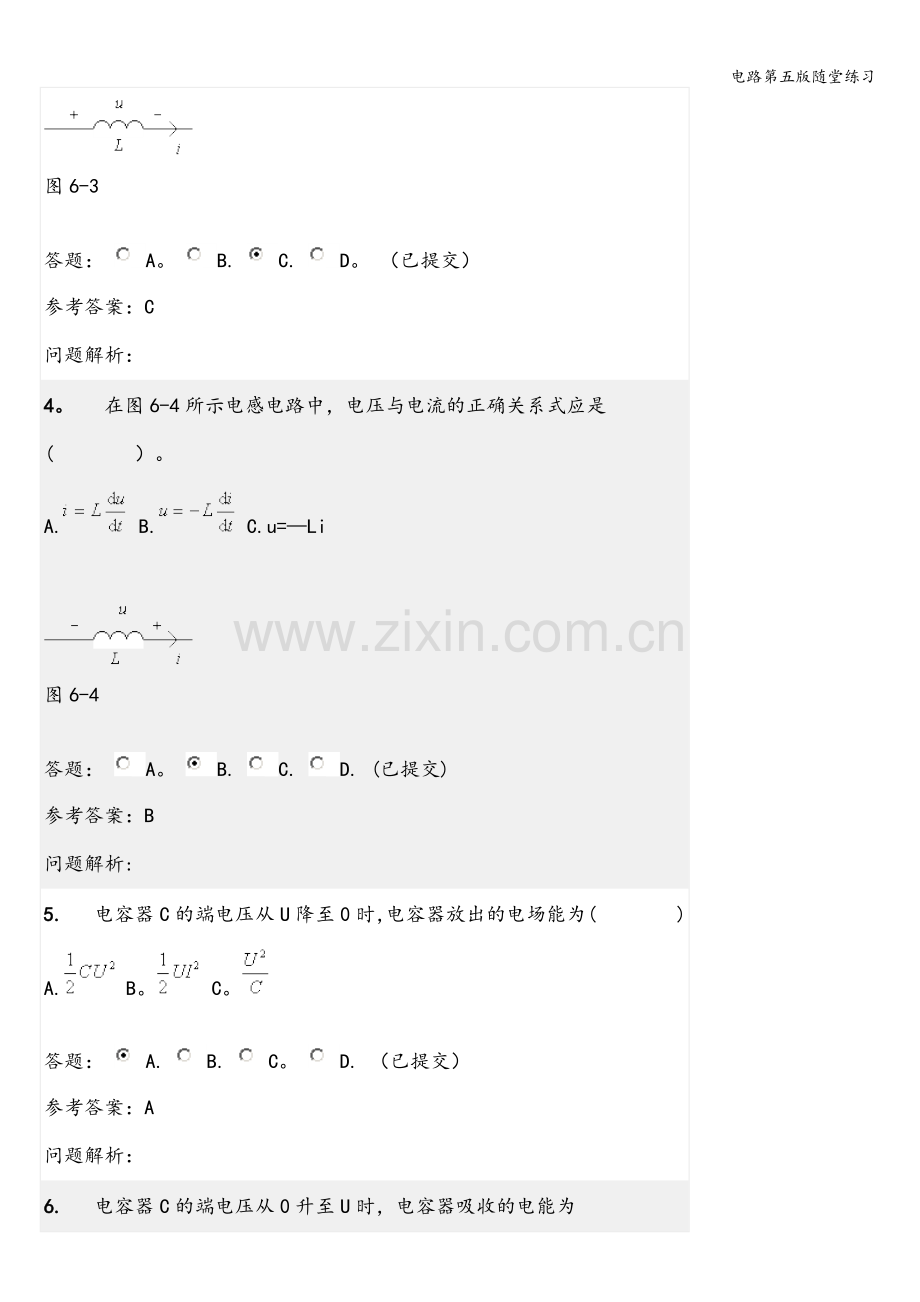

图6-3

答题： A。 B. C. D。 （已提交）
参考答案：C
问题解析：
4。  在图6-4所示电感电路中，电压与电流的正确关系式应是(　　　　）。
A. B. C.u=—Li

图6-4

答题： A。 B. C. D. (已提交)
参考答案：B
问题解析:
5.  电容器C的端电压从U降至0时，电容器放出的电场能为(　　　　)。
A. B。 C。

答题： A. B. C。 D. （已提交）
参考答案：A
问题解析：
6.  电容器C的端电压从0升至U时，电容器吸收的电能为(　　　　）.
A。 B. C.

答题: A. B。 C. D. （已提交）
参考答案:A
问题解析：
7.  流过电感L的电流从0升至I时，电感L吸收的磁场能为（　　　　）。
A。 B。 C.

答题: A。 B。 C. D. （已提交)
参考答案:A
问题解析：
8。  流过电感L的电流从I降至0时,电感L放出的磁场能为（　　　　）。
A. B. C.

答题： A. B. C. D. （已提交）
参考答案：A
问题解析：
9。  图6—5所示电路中a、b端的等效电容为（ ）.
A.10µF B.6µF C.1.6µF

图6—5

答题： A。 B. C。 D. （已提交）
参考答案：C
问题解析：
10。  图6-6所示电路中a、b端的等效电感为（ ).
A.7.5H B。4.5H C。1.2H

图6-6

答题： A。 B。 C。 D。 （已提交)
参考答案：C
问题解析：
11。  图6-7所示电路中a、b端的等效电感为（ ）。
A。10H B。6H C.1。6H

图6-7

答题: A. B. C. D. （已提交）
参考答案:A
问题解析:
12.  图6-8所示电路中a、b端的等效电容为（ ）。
A.7.5µF B.4。5µF C。1.2µF

图6—8

答题： A。 B. C. D。 （已提交）
参考答案：A
问题解析:
1。  图7—1所示电路在换路前处于稳定状态，在t=0瞬间将开关S闭合,则为（　　　　）.
A。-6V B。6V C。0V

图7-1

答题： A。 B。 C. D. （已提交）
参考答案:A
问题解析:
2.  图7-2所示电路在换路前处于稳定状态,在t=0瞬间将开关S闭合,则为（　　　　).
A.0.6A B.0A C.-0.6A

图7—2

答题： A. B. C。 D。 （已提交）
参考答案:C
问题解析:
3。  在图7-3所示电路中，开关S在t=0瞬间闭合，若，则为（　　　　）。
A.1.2A B.0A C.2.4A

图7—3

答题: A. B. C. D. (已提交）
参考答案：A
问题解析：
4.  在图7-4所示电路中，开关S在t=0瞬间闭合,若,则为(　　　　)。
A.1A B.0A C。0.5A

图7-4

答题: A。 B. C。 D。 （已提交）
参考答案：A
问题解析：
5。  在图7—5所示电路中，开关S在t=0瞬间闭合，若，则=(　　　　）。
A。16V B.8V C。-8V

图7-5

答题： A。 B。 C。 D. （已提交）
参考答案:A
问题解析：
6.  在图7—6所示电路中,开关S在t=0瞬间闭合,则=（　　　　）。
A.0.1A B.0.05A C。0A

图7-6

答题： A. B. C. D. （已提交）
参考答案：C
问题解析：
7.  在图7—7所示电路中，开关S闭合后已达稳定状态，在t=0瞬间将开关S断开，则=(　　　　）。
A.10V B。8V C.—8V

图7—7

答题： A. B。 C. D。 （已提交)
参考答案：B
问题解析:
8.  在图7—8所示电路中，开关S在t=0瞬间闭合,则(　　　　）.
A。0A B。1A C.0.5A

图7-8

答题: A. B. C。 D。 (已提交）
参考答案：B
问题解析：
9.  在图7-9所示电路中，开关S断开前已达稳定状态,在t=0瞬间将开关S断开，则（　　　）。
A.2A B.-2A C。0A

图7—9

答题: A。 B. C. D。 （已提交）
参考答案:B
问题解析：
10。  在图7-10所示电路中,开关S在t=0瞬间闭合,若，则（　　　　）。
A。1A B。0。5A C。1/3A

图7-10

答题： A. B. C. D。 （已提交）
参考答案:A
问题解析:
11.  在图7-11所示电路中,开关S在t=0瞬间闭合，若，则（　　　　).
A。—10V B.10V C.0V

图7-11

答题： A. B。 C. D. (已提交）
参考答案：B
问题解析：
12。  图7-12所示电路在稳定状态下闭合开关S，该电路（　　　　）。
A.不产生过渡过程，因为换路未引起L的电流发生变化
B.要产生过渡过程，因为电路发生换路
C.要发生过渡过程，因为电路有储能元件且发生换路

图7—12

答题： A。 B. C. D。 （已提交）
参考答案:A
问题解析:
13.  图7-13所示电路在达到稳定状态后改变R2，则该电路（　　　　）.
A.因为换路后C的稳态电压要发生变化，要产生过渡过程
B。因为换路后C的电压稳态值不发生变化,不产生过渡过程
C.因为有储能元件且发生换路，要产生过渡过程

图7-13

答题： A. B. C. D. (已提交）
参考答案：A
问题解析:
14.  在图7—14所示电路中，开关S在t=0瞬间闭合，若，则=（　　　　）.
A。5V B。0V C。2.5V

图7-14

答题: A。 B。 C. D. （已提交）
参考答案：B
问题解析：
15。  图7—15所示电路在换路前已处于稳定状态,而且电容器C上已充有图示极性的6V电压,在t=0瞬间将开关S闭合，则=（　　　　）。
A。1A B。0A C.—0.6A

图7—15

答题： A。 B. C. D. (已提交)
参考答案：C
问题解析：
16。  图7-16所示电路在换路前已处于稳定状态,在t=0瞬间将开关S闭合，且，则=（　　　 　)。
A.4V B.16V C.—4V

图7-16

答题： A。 B。 C。 D. （已提交)
参考答案：B
问题解析:
17。  图7—17所示电路在换路前已处于稳定状态，在t=0瞬间将开关S闭合,且，则=（　　 　　）.
A。0V B.20V C.40V

图7-17

答题： A。 B. C。 D. （已提交）
参考答案：B
问题解析：
18。  在图7-18所示电路中，开关S闭合后的时间常数为,断开后的时间常数为，则和的关系是（　　　　）.
A。 B。 C.

图7—18

答题： A。 B. C. D. （已提交)
参考答案：B
问题解析：
19。  图7—19所示电路在开关S闭合后的时间常数值为(　　　　）。
A。0。1s B.0。2s C.0。5s

图7-19

答题： A。 B. C。 D. (已提交)
参考答案：B
问题解析：
20。  图7—20所示电路在开关S断开后的时间常数值为（　　　　）。
A.0。5ms B.0.1s C.0.1ms

图7—20

答题: A。 B。 C. D。 （已提交)
参考答案：C
21.  图7—21所示电路在开关S闭合后的时间常数为,断开后的时间常数为，则和的关系是(　　　）。
A. B. C.

图7—21

答题： A. B. C。 D。 (已提交）
参考答案：C
问题解析:
22.  工程上认为图7-22所示电路在S闭合后的过渡过程将持续(　　　　）。
A.（30~50）ms B。（37。5～62.5）ms C。（6~10）ms

图7—22

答题： A。 B。 C。 D。 (已提交)
参考答案：C
问题解析:
23.  图7—23所示为一已充电到的电容器对电阻R放电的电路，当电阻分别为1kW，6kW,3kW和4kW时得到4条曲线如图7-24所示，其中对4kW电阻放电的曲线是(　　　　).

图7-23 图7-24

答题: A. B。 C. D。 (已提交)
参考答案：C
问题解析：
24.  R，L，C串联电路接入恒压源瞬间，三个元件上的电压uR,uL，uC和电路中的电流i这四个量中，不能跃变的是（     ）。
  A.i， uL和uC              B.i，uR和uC               C.uL， uR和uC

答题: A. B. C。 D。 （已提交）
参考答案：B
问题解析：
25。  26、在换路瞬间,下列说法中正确的是(    )。
  A.电感电流不能跃变                        B。电感电压必然跃变       C.电容电流必然跃变

答题： A. B. C. D. （已提交)
参考答案：A
问题解析：
26.  27、在换路瞬间，下列说法中正确的是（    )。
  A。电阻电流必定跃变                        B。电容电压不能跃变      C。电容电流不能跃变

答题： A. B。 C。 D. （已提交）
参考答案：B
问题解析：
27。  在换路瞬间，下列各项中除（   ）不能跃变外，其他全可跃变。
  A.电感电压                B.电容电压                C.电容电流

答题： A. B。 C. D。 （已提交）
参考答案：B
问题解析：
28。  在换路瞬间，下列各项中除（    ）不能跃变外，其他全可跃变.
  A.电感电压                B.电容电流                C。电感电流

答题： A。 B。 C。 D. （已提交）
参考答案：C
问题解析:
29。  图7—27所示电路，t=0时将开关S闭合,开关S闭合后的时间常数为（　　　　）.
A. B。
C.

图7-27

答题： A. B. C. D。 （已提交）
参考答案：B
问题解析：
30.  电容端电压和电感电流不能突变的原因是（    ）。
  A.同一元件的端电压和电流不能突变
  B.电场能量和磁场能量的变化率均为有限值
  C.电容端电压和电感电流都是有限值

答题： A. B. C. D. (已提交）
参考答案:B
1.  已知某正弦交流电压，则可知其有效值是（　　　　）。
A。220V B.268.7V C。380V

答题： A. B。 C. D。 (已提交)
参考答案：B
问题解析：
2。  电流幅值与有效值I的关系式适用于（　　　　）。
A.任何电流 B。任何周期性电流 C.正弦电流

答题： A. B. C. D. (已提交）
参考答案：C
问题解析：
3.  交流电气设备的额定电压，额定电流通常用其(    )来表示。
  A.平均值                    B.有效值                    C.幅值（最大值)

答题： A。 B。 C。 D。 （已提交）
参考答案：C
问题解析：
4.  已知正弦交流电压,其频率为(　　　　）.
A.50Hz B.2pHz C.1Hz

答题： A. B。 C。 D. （已提交）
参考答案:C
问题解析：
5.  已知两正弦交流电流，，则二者的相位关系是（　　　　）。
A.同相 B.反相 C。相差120°

答题： A。 B. C. D. （已提交)
参考答案:C
问题解析：
6。  某正弦电流的有效值为7.07A，频率f=100Hz，初相角j = —60°，则该电流的瞬时表达式为（　　　　）。
A。 B.
C。

答题： A. B。 C. D。 (已提交）
参考答案:C
问题解析：
7。  与电流相量A对应的正弦电流可写作i=(　　　　）。
A。 B。 C.

答题： A。 B. C。 D. （已提交）
参考答案：A
问题解析：
8.  用幅值（最大值）相量表示正弦电压时，可写作 （　　　　）。
A。 B。
C。

答题： A. B。 C. D。 (已提交）
参考答案：A
问题解析：
9。  将正弦电压施加于图8-1所示的电阻元件上，则通过该元件的电流i=(　　　　).
A. B. C.

图8-1

答题： A。 B。 C. D。 （已提交）
参考答案:B
问题解析:
10.  如图8-2相量图所示的正弦电压施加于图8-3所示感抗XL=5W的电感元件上，则通过该元件的电流相量=（　　　　）。
A. B. C。

             图8—2                           图8—3

答题： A. B. C。 D。 （已提交）
参考答案:C
11。  如图8-4相量图所示的正弦电压施加于图8—5所示容抗XC=5W的电容元件上,则通过该元件的电流相量=（　　　　）。
A. B. C.）

           图8—4                              图8-5

答题： A。 B. C。 D. （已提交）
参考答案：A
问题解析：
12.  图8—6所示正弦电流通过电阻元件时，下列关系中正确的是（　　　　）。
A. B。 C.

图8—6

答题： A. B。 C. D。 （已提交)
参考答案：B
问题解析:
13.  图8-7所示正弦交流电路中,电感元件的瞬时值伏安关系的表达式为（　　　　）。
A。 B. C.

图8—7

答题： A. B。 C。 D。 （已提交）
参考答案：C
问题解析:
14。  图8—8所示正弦电流通过电容元件时，下列关系式中正确的是（　　　　）。
A. B。 C.

图8—8

答题： A。 B。 C. D. （已提交）
参考答案：C
问题解析：
15.  图8-9所示正弦交流电路中，电阻元件的伏安关系的相量形式是(　　　　）。
A. B. C。

图8—9

答题： A。 B。 C. D。 （已提交）
参考答案:A
问题解析:
16。  图8—10所示正弦交流电路中，电感元件的伏安关系的相量形式是（　　　　）。
A. B. C。

图8—10

答题: A. B。 C. D。 （已提交）
参考答案：B
问题解析：
17。  图8-11所示正弦交流电路中，电容元件的伏安关系相量形式是（　　　　）。
A。 B。 C。

图8-11

答题： A. B。 C. D。 (已提交）
参考答案：C
问题解析：
18.  在图8-12所示正弦交流电路中，各支路电流有效值为I1＝1A，I2＝1A,I3＝3A，则总电流i的有效值I为（　　　　)。
A。5A B。3A C.A

图8-12

答题: A. B. C. D。 (已提交)
参考答案：C
问题解析：
19。  在图8—13所示正弦交流电路中,已知电流i的有效值为5A，i1有效值为3A，则i2有效值为（　　　　）。
A。2A B.4A C.8A

图8-13

答题： A。 B。 C。 D. （已提交）
参考答案：C
问题解析:
20。  在图8—14所示正弦交流电路中，已知:UR=80V，UL=100V，UC=40V,则电压U为（　 　　　）.
A.100V B.220V C.161V

图8-14

答题： A. B。 C。 D。 （已提交）
参考答案:A
问题解析：
1.  在正弦交流电路中,容性器件的复阻抗可表示为（　　　　）.
A。 B. C。

答题： A。 B。 C。 D. (已提交)
参考答案：C
问题解析:
2。  在正弦交流电路中，感性器件的复阻抗可表示为(　　　　）。
A. B。 C。

答题: A. B. C. D。 (已提交）
参考答案：B
问题解析：
3。  已知复阻抗，则其阻抗角j为(　　　　）.
A. B。 C。

答题： A。 B。 C. D. (已提交）
参考答案:C
问题解析：
4。  已知复阻抗,则其阻抗为（　　　　）。
A。 B。 C。

答题： A. B. C。 D. （已提交）
参考答案：C
问题解析：
5.  复阻抗与并联,其等效复阻抗为（　　　　）。
A。 B. C。

答题： A。 B。 C. D. （已提交)
参考答案：C
问题解析：
6.  复阻抗与串联，其等效复阻抗为(　　　　）.
A. B。 C。

答题: A. B. C。 D. （已提交）
参考答案：A
问题解析：
7。  图9-1所示正弦电路中，相量A，,电感电压有效值UL=25V,则阻抗Z为（　　　　）。
A. B。 C.

图9-1

答题： A。 B。 C。 D. （已提交)
参考答案:B
问题解析：
8。  图9-2所示正弦电路中，，，且与同相，则复阻抗Z为（　　　）。
A。 B. C.

图9-2

答题: A。 B。 C. D。 （已提交）
参考答案:B
问题解析：
9。  4W的电阻和3W感抗串联，接到的电源上，则电感电压uL为(　　　　）。
A。 B。 C.

答题： A. B. C. D。 （已提交)
参考答案:B
问题解析：
10。  图9—3中30W电阻与40W容抗并联接到的电流源时，则为（　　　）。
A. B。 C.

图9—3

答题： A。 B. C。 D。 （已提交)
参考答案：B
问题解析：
