咸阳市实验中小学改扩建工程

基础土方挖施工方案

编制______________

审核______________

审批______________

西安市XX建筑工程公司
2015年8月6日

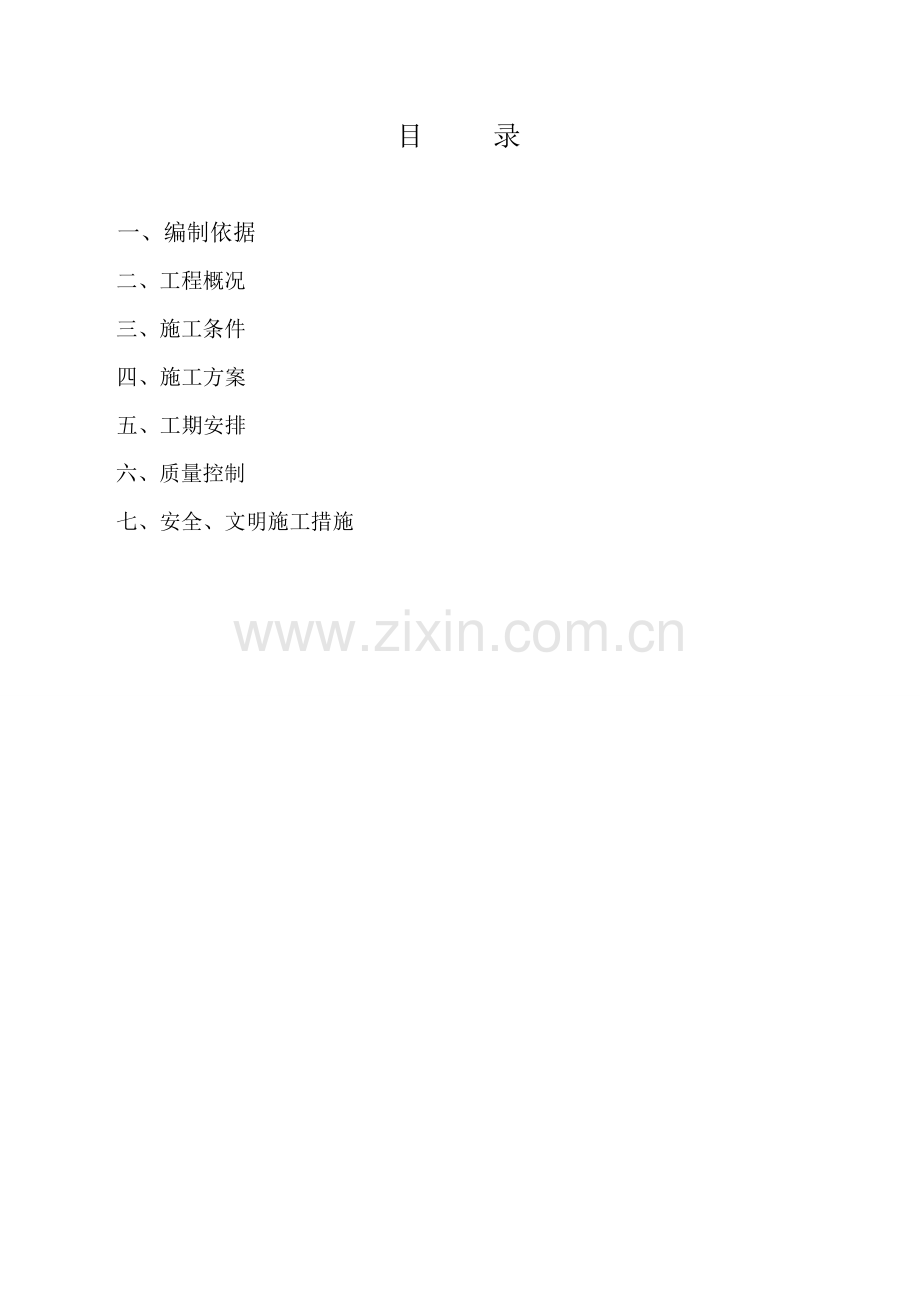

目 录

一、编制依据
二、工程概况
三、施工条件
四、施工方案
五、工期安排
六、质量控制
七、安全、文明施工措施

一、编制依据
1、 咸阳市实验中小学改扩建工程施工图纸
2、 本工程《岩土工程勘察报告》
3、 《建筑地基基础工程施工质量验收规范》（GB50202-2002）
4、 《建筑地基处理技术规范》（JGJ 79-2012）
5、 《建筑边坡工程技术规程》（GB50330-2013）
6、 《建筑场地墓坑探查与处理暂行规程》
7、 咸阳市实验中小学改扩建工程基坑支护设计
二、工程概况
咸阳市实验中小学改扩建工程，位于咸阳市沈兴南路，建设单位为咸阳市实验中小学，设计单位为新时代（西安）设计研究院有限公司，本工程为一幢地下一层、地上五层的框架结构综合教学楼；总建筑面积16594.65㎡，其中地下室5066.06㎡。南教学楼地上建筑面积11502.19㎡，地下建筑面积5066.06㎡，西大门地上一层，建筑面积26.40平方米。
三、施工条件
1、本工程周围，道路基本通畅，不影响土方的外运工作。
2、土方开挖由于受限制，只能安排在夜间。
四、土方施工方案
1、施工准备
（1）技术准备
1）土方开挖前，仔细检查施工图是否完整、齐全、并符合国家有关工程设计及施工的方针和政策。本工程基础基坑采用机械开挖与人工修整相结合的方法进行土方开挖。基坑土方开挖前应提供专项方案报监理及业主审批通过后方可实施。在土方开挖过程中须随时做好轴线及标高测量、降排水等相关配合工作。对基坑距道路、市政已有建筑较近处应进行边坡支护，以确保道路、市政管线和现有管线、现有建筑的安全和施工的顺利进行，边坡支护应由具有相应设计施工资质的单位承担。
2）发现问题及时与甲方、监理、设计方沟通，掌握工程的特性及应重点注意的问题，给工程的施工创造条件。
3）土方开工前，根据咸阳市实验中小学改扩建工程基坑开挖图计算出坑底线位桩的绝对坐标，用全站仪放出坑底边线控制点，在小木桩上用小钉标记，用白灰撒出基坑下口开挖线，再根据挖深和放坡系数1:0.2放出坑口线，引入标高控制点，项目部复核合格后，报监理复检无误后进行施工。
4）用水准仪据提供出的绝对标高将±0.000标高引测过来标示在不易沉降的地方，用以控制标高。在挖土前须先在监理单位的见证下定出自然地坪，并且做好记录。
5）土方施工队伍进场后，由项目部专业技术人员组织土方工程施工技术交底。
（2）机械及劳动力准备
1）开挖机械：PC-305型反铲挖掘机2台。
2）运输设备：自卸汽车27辆。
3）人工修边：计划10人。
4）人员培训：由专业工长对进场人员进行安全技术交底，并对机械操作人员进行专门交底。
2、施工流程及施工工艺
（1）施工流程
放线（验线）→土方开挖→人工修坡→边坡支护→土方开挖→边坡支护—土方开挖→基坑清理整平→验槽。
1）工程根据咸阳市实验中小学改扩建工程基坑支护设计，基坑土方实行先后分区、分时开挖，最后的土方由出土口用长臂挖土机从坑边取土装车运出。每一区块内基坑土方应分层、分块对称开挖。基坑开挖时应利用主楼以外的车库部分土方完成主楼3：7灰土地基。利用基底周围设置的明排水沟、集水井，然后用污水泵连续不断进行抽水降水，同时为防了止雨水侵入，基础周边上部采用开挖排水沟的方法疏导开挖范围内的地表积水，在土方开挖施工过程中要派专人理顺地表排水沟和及时水泵抽水，有组织排出场外。在基坑底部开挖过程中，基坑周围严禁堆土或堆载。我单位随时注意土质变化和基坑支护周边情况。基坑开挖的土方严禁堆放在基坑外侧。土方挖至设计的坑底持力层设计标高以上300mm左右时，采用人工进行修整, 达到设计标高后应对坑底进行保护，并请现场监理、勘察院、设计人员进行地基验槽验收。验收符合要求后坑底自然土严禁暴露时间过长，以防影响土质结构，应及时进行灰土或垫层砼施工。

2）开挖顺序按照从东往西分段逐层施工，坡道位于二标段基坑南侧。保证拉运畅通。
3）咸阳市实验中小学改扩建工程基坑东边、西边基坑按1:0.2进行放坡，土钉4道、锚索1道，并喷射80厚C20细石混凝土。其余面采用土钉墙支护，边坡采用1:0.2的放坡。
4）基坑与支护按施工相应的情况开挖，每层开挖深度不超过2米，并要根据相应断面的支护设计做好基坑边坡支护，支护待锚杆强度达设计75%后方可开挖下层，基坑支护具体方法见咸阳市实验中小学改扩建工程基坑支护设计专项方案。
5）南侧坡道为自卸汽车及挖掘机、铲车提供运输道路。
6）最后放好电梯基坑的坑口和坑底线，以设计角度，人工配合挖掘机完成。
7）在基坑周边标高较低处设置集水坑，长×宽×深=1×1×1m，周边设置排水沟。
8）基坑开挖完后，应请报甲方组织设计、勘察、质检、监理和施工单位进行验槽，共同签字盖章后及时进行下道工序的施工。
9）清底后立即组织地基钎探试验，符合设计要求的地基应当立即进行灰土施工或浇筑垫层混凝土，不得长时 间暴露。垫层施工由浅至深分层施工，不宜由深至浅施工，扰动上层地基，造成质量隐患。
10）基坑开挖过程中，由工程专业测量人员现场随时测量，以保证土方开挖的深度和位置正确，不得扰动基底土的原状结构，杜绝基坑的超挖和错挖，发现与地质报告设计不符或其它异常情况，应及时与现场监理、设计部门人员随时保持联系、沟通，及时研究解决问题，以防意外事故的发生。
五、工期安排
1、本工程土方开挖约3.7万方土，安排两台挖掘机，配合14辆拉土车出土，工期约为45天。
六、质量要求及质量控制措施
质量要求：
1.机械开挖的边坡，严格按照边坡系数控制，作土钉墙前必须配合人工修理边坡，确保放坡和基坑底边线尺寸，保证同一坡面坡度一致。
2.基坑严禁超挖控制在±5㎝，为防止超挖，在坑底预留30㎝左右，采用人工清底整平，平整度控制在2㎝以内，并且坑底严禁扰动。
质量控制措施：
1）开工前做好各级技术准备和技术交底工作，技术人员要熟悉图纸。
2）配备专业工长进行质量控制，及时复核灰线，
3）认真执行开挖样板制度，由技术较好的工人开挖一段后，经检测人员检查合格后作为样板，继续开挖，操作者换班时，要交接挖深、边坡、操作方法，以确保开挖的质量。
4）认真执行技术、质量管理制度，施工中要注意积累技术资料。
七、安全、文明施工措施
1、开工前要做好各级安全交底工作，要向全体职工做好现场地上、地下障碍物交底。施工现场配专职安全员负责现场施工安全。特种工种、机械操作必须持证上岗，坚决杜绝无证人员上岗操作，负责机械设备的人员要经常检查机械的运转，保养、修理等情况。
2、施工前要细致检查机械设备的电缆线及开关等是否完好，线是否有破损、老化、漏电等不安全因素，如不合格应予以纠正更换。各作业人员必须遵守安全操作规程，注意相互间的安全距离。
3、卸土车进出场地的出入口，要设安全岗，配备专人指挥车辆，汽车司机要遵守交通法规和有关规定，要按指定线路行驶，按指定点卸土。
4、坡道处理和收尾要设置机械就位平台，不得在斜坡道就位挖土。
5、严禁在坑边或滑坡上弃土，堆放材料。
6、必须遵循由上到下的开挖顺序，严禁先切除坡脚的违规行为。
7、挖掘机挖土及自卸汽车卸土要有统一指挥，挖土或卸土范围下面不得站人。
8、夜间作业，要有足够的照明灯具，在未经批准的情况下严禁使用现场机械。严禁私自拆、接电源电线，接拆电源必须由现场电工完成。
9、基坑周边设1.2米的临时围栏。基坑周边1米外设300*300的排水明沟和集水坑，以阻止地表水的流入。
10、要有专人对深基坑进行检测，如发现失稳、松动、裂缝、滑坡等不安全现象要及时汇报，要采取有效的预防和防范措施。
11、扬尘治理：现场道路硬化，出入口设自动洗车台;拉土车必须装载规范，采取全覆盖措施，不得沿途撒漏或带泥上路。

咸阳市实验中小学改扩建工程
项目部
2015年8月
