外墙通风施工方案.doc

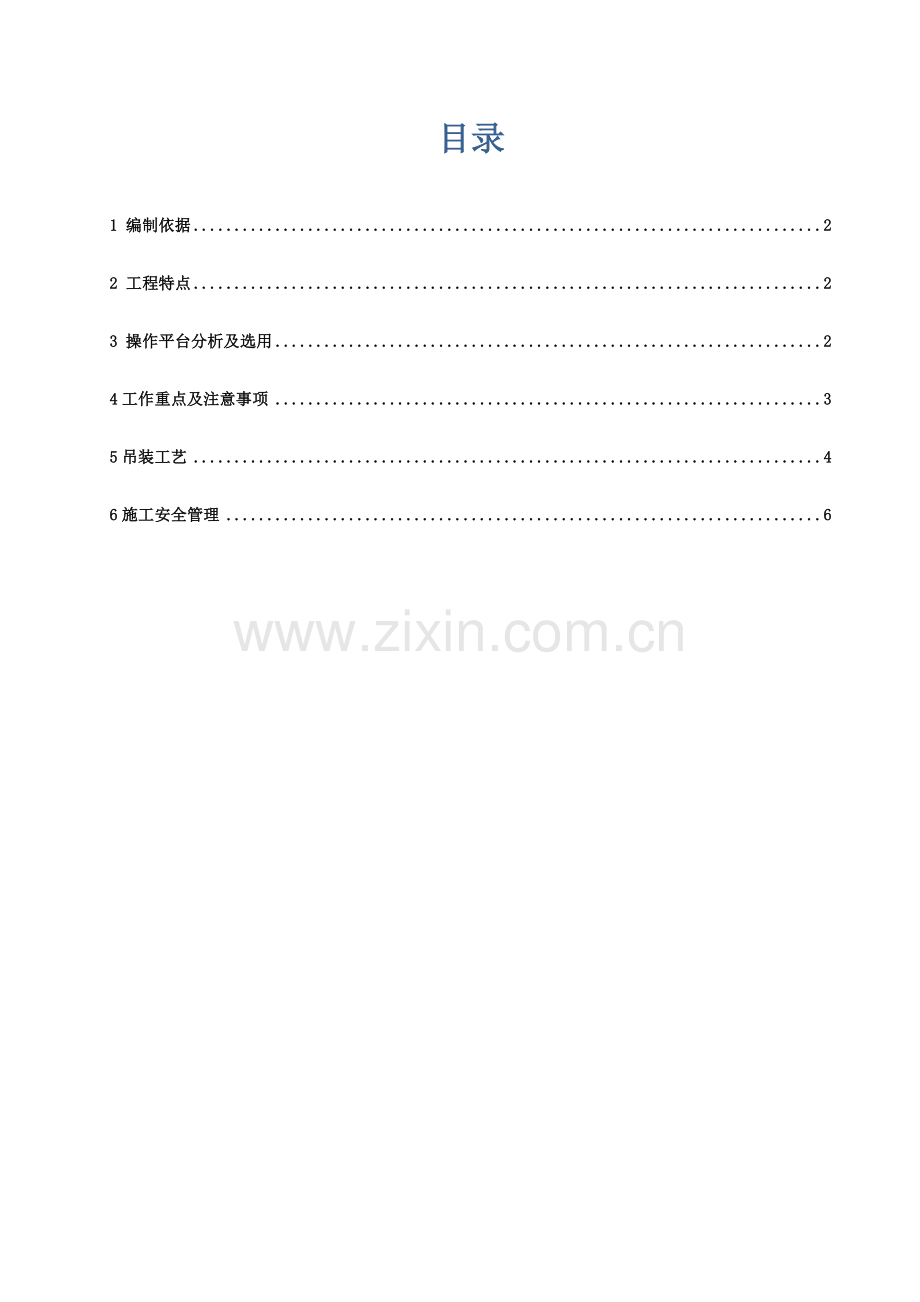

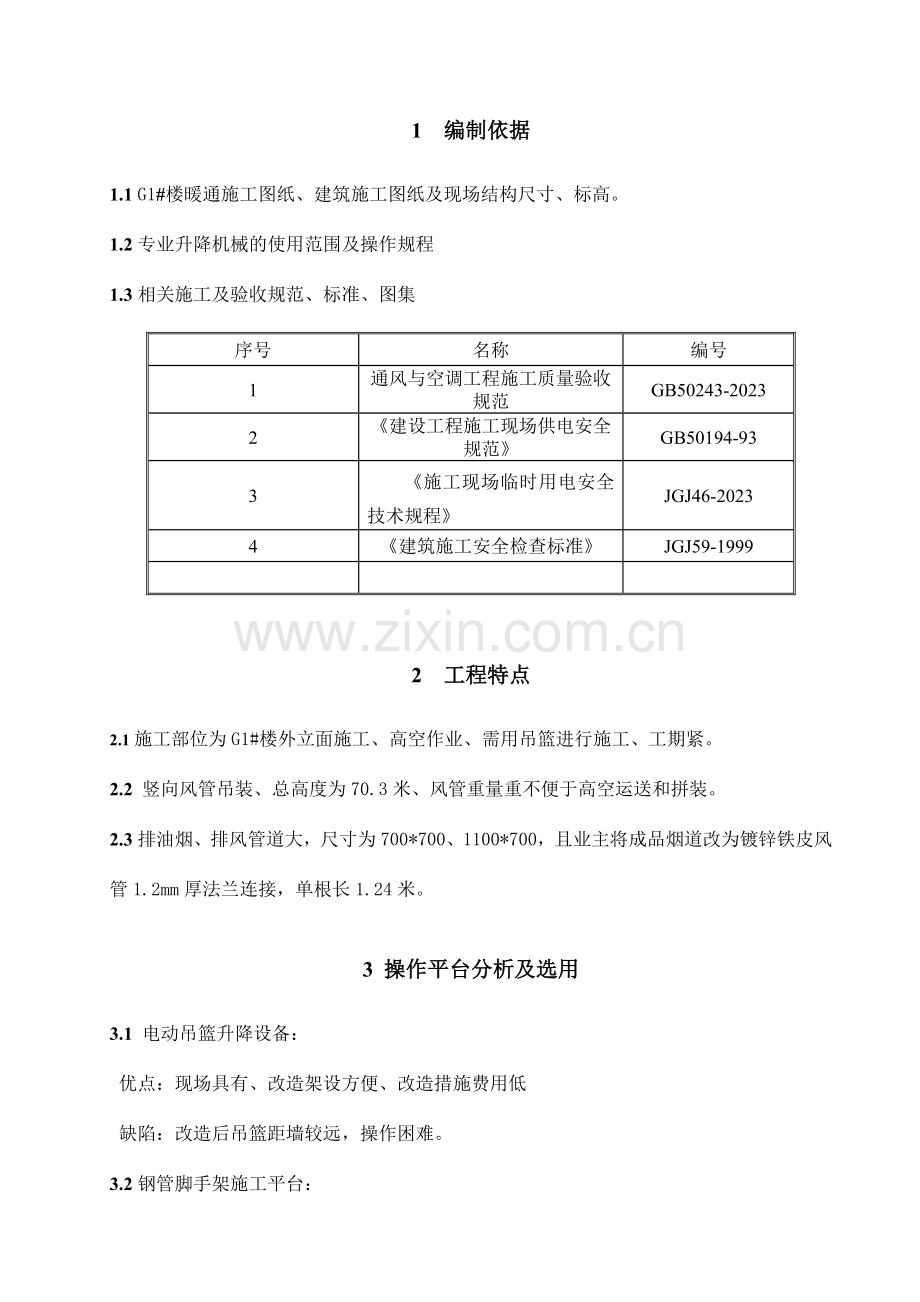

目录1 编制依据22 工程特点23 操作平台分析及选用24工作重点及注意事项35吊装工艺46施工安全管理61 编制依据1.1 G1#楼暖通施工图纸、建筑施工图纸及现场结构尺寸、标高。1.2 专业升降机械的使用范围及操作规程1.3 相关施工及验收规范、标准、图集序号名称编号1通风与空调工程施工质量验收规范GB50243-20232建设工程施工现场供电安全规范GB50194-933施工现场临时用电安全技术规程JGJ46-20234建筑施工安全检查标准JGJ59-19992 工程特点2.1施工部位为G1#楼外立面施工、高空作业、需用吊篮进行施工、工期紧。2.2 竖向风管吊装、总高度为70.3米、风管重量重不便于高空运送和拼装。2.3排油烟、排风管道大，尺寸为700*700、1100*700，且业主将成品烟道改为镀锌铁皮风管1.2mm厚法兰连接，单根长1.24米。3 操作平台分析及选用3.1 电动吊篮升降设备： 优点：现场具有、改造架设方便、改造措施费用低 缺陷：改造后吊篮距墙较远，操作困难。3.2钢管脚手架施工平台：优点：称重量大、才做平台大、作业面平稳。 缺陷：脚手架搭设时间较长、措施费用较高、对室外地坪平整度规定较高、安全系数较低需加大监管力度。3.3吊装方案选用结合本工程工期紧、任务重、室外回填土地面不平整等特点，拟选用电动吊篮和卷扬机配合使用的方案，卷扬机可用作高空风管吊装、电动吊篮作为支吊架施工、风管拼装的操作平台，能最大限度的提高功效、节约成本。4工作重点及注意事项4.1 吊篮布置：风管两处分别设立吊篮，每个吊篮同时安排两个工人进行风管连接，吊篮于风管最小间距为200mm。吊篮长度小于1.5米，吊篮配重由建筑专业配合核算并进行现场吊篮的拆装。4. 2卷扬机布置卷扬机规格型号：槽钢底座于屋面结构板采用M14膨胀螺栓固定，分别在楼板及山墙顶端设立三组定滑轮，山墙上两组定滑轮固定在14#槽钢上，槽钢与山墙固定牢固，详见示意图5吊装工艺5.1通风管道立面布置图5.2支架制作及固定风管支架采用L50*50*5角钢制作，角钢支架生根采用M12内膨胀螺栓4个，支架间距不大于2.5m。5.3风管吊装5.3.1风管与支架用M10螺栓连接，间距150mm，设立4个固定点。5.3.2风管采用两节风管在地面组装一起吊装的形式进行安装，法兰间采用石棉板作为法兰垫片。5.3.3吊装时为施工班组配三部对讲机分别于地面看护及缆风绳操作人员、作业面施工人员、屋面卷扬机操作人员。保证施工班组间协调配合信息通畅。5.3.4施工工序：1、固定风管一侧支架、2、风管组装3、风管吊装4、另一侧风管固定5.3.5屋面风管避雷针与屋面避雷网连接。6施工安全管理6.1严格贯彻现场管理制度，现场管理人员、吊装人员、安全员定岗定人。风管吊装区域10米范围内拉警戒线，挂警戒牌，严禁非操作人员进入警戒区，操作人员作业时严禁在吊篮下方作业，吊装区域内由专职安全员负责警戒。6.2机械设备转机、专人负责操作人员持证上岗，一机一闸一保护，严格执行操作安全规程。6.3吊篮操作人员必须通过厂家培训，考核合格后取证才干进行相关操作。6.4风管吊装时必须有安全员旁站。6.5施工班组和项目部应分别派专人对卷扬机、吊篮等设备进行平常检查，发现安全隐患立即停止工作，直至故障排除。6.6施工作业人员进入施工现场必须戴好安全帽高出作业人员必须按规定系好安全带，安全带必须高挂低用。6.7风管吊装时，必须等支架与风管固定完毕，法兰连接好后才可慢慢释放钢丝绳，解开绳索。6.8高空作业时，工具必须轻拿轻放，不可随意乱扔，避免掉落砸伤人员。6.9卷扬机应有良好的接地及保护装置。
