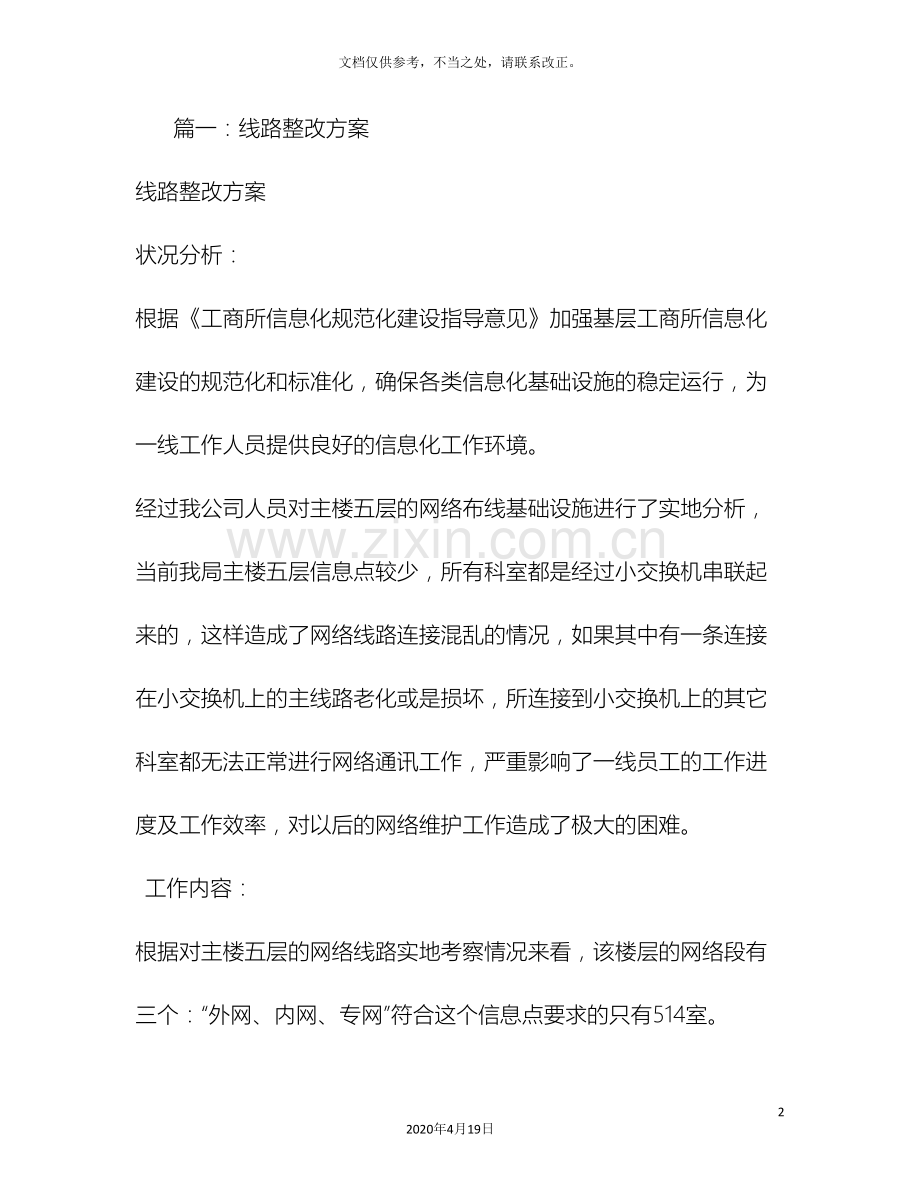

网络线路整改方案232020年4月19日文档仅供参考，不当之处，请联系改正。篇一：线路整改方案线路整改方案状况分析：根据工商所信息化规范化建设指导意见加强基层工商所信息化建设的规范化和标准化，确保各类信息化基础设施的稳定运行，为一线工作人员提供良好的信息化工作环境。经过我公司人员对主楼五层的网络布线基础设施进行了实地分析，当前我局主楼五层信息点较少，所有科室都是经过小交换机串联起来的，这样造成了网络线路连接混乱的情况，如果其中有一条连接在小交换机上的主线路老化或是损坏，所连接到小交换机上的其它科室都无法正常进行网络通讯工作，严重影响了一线员工的工作进度及工作效率，对以后的网络维护工作造成了极大的困难。工作内容：根据对主楼五层的网络线路实地考察情况来看，该楼层的网络段有三个：“外网、内网、专网”符合这个信息点要求的只有514室。（1）将514室作为主配线室，把该科室墙上的信息点在机房调成外网、内网、专网三个网段。（2）安装三个16口的交换机，将三个主线分别插入该交换机的主线口内，并对交换机贴上标签，以免造成混乱。（3）根据各个科室所需求的网段，进行网段线路分配工作，将分配好的线路插入到不同网段的交换机上。并对线路打上标签，以免在穿线时造成线路的混乱。（4）将分配好的线路经过主配线室的屋顶分配到各个科室的室内，连接到计算机上进行网络测试工作，测试工作完毕后，到主配线室及各个科室安装线槽工作，将明线安装到线槽内来达到室内整洁美观的效果。（5）所有线路整改完毕后，重新对线路进行打标签的工作。然后绘出一份该楼层的拓扑图，便于以后对该楼层进行网络维护工作。工作安排：总结：经过本次线路整改工作，该楼层的线路清晰明确，便于以后的网络维护工作及管理工作，更换新的网络线路及设备，降低以后网络故障的频繁现象。给工商局一线工作人员创作了一个良好的网络办公环境提高了她们的工作效率。经过这次的网络整改工作我所用的维护时间同比网络整改前所用的时间快百分之85以上，节省了维护所耽误工商局工作人员的办公时间，提高了她们的工作效率。报送人：郑志成永松网络科技有限公司篇二：xx公司总部网络整改方案xx电子工程有限公司网络整改方案项目概述公司现有网络及结构公司原有网络包括：10/100mb交换机、内部办公专用服务器、工作用pc、总经理及各部门人员用移动pc、打印机以及internet连接等设备；internet连接方式为adsl拔号。 公司整个网络系统中:内部办公系统专用服务器1台内部监控专用服务器1台指纹考勤机1台工作用pc 17台移动pc 5台普通针式打印机2台普通激光打印机5台磊科24口10/100mb交换机1台tp-link16口10/100mb交换机1台d-link 8口adsl路由器1个。共21个站点接口，磊科24口交换机已用连接端口13个，tp-link16口交换机已用连接端口14个，路由器已用连接端口5个。现有网络存在的问题当前公司网络线路凌乱、跳线飞线现象严重、配线架及各网络交换设备端口分配不合理，不但影响美观、不能充分合理利用网络带宽，更是造成internet连接不稳定等问题，主要总结为以下几个问题：1. 网络线缆理线不清；2.3.4.5. 线路标示不明确，无线路走向标示图，节点标示不明确； 网络配线架分配不合理； 网络理线架使用不合理； 网络交换机及路由器的端口分配不合理；网络整改方案及大致要求综合上述的几点问题，公司网络的整改在现有设备的基础上，重新整理机房端配线方案，配置整个网络环境，实现一个高效的办公网络体系。公司内部形成高效、畅通、安全的网络体系。整改后的网络架构必须具备以下几点：1. 实用性，网络系统以满足应用为主；2. 兼容性与可扩展性，要采用成熟的技术，保证当前网络系统能够在广泛的设备上使用，具备更新与升级的能力；3. 经济性，在满足功能与性能的基础上的性能与价格比最优；4. 易管理性，随着网络规模和复杂程度的增加，网络系统的管理故障排除将成为较难的事情，针对各种设备都应选用易管理或具备管理功能的。网络整改所需要增设的硬件设备1. 上网行为管理路由器上网行为管理路由器的主要功能:原理上网行为管理路由器内置国内最全的应用识别规则库，最大的网页地址库，结合深度内容检测技术、网页智能识别等专利技术，为客户解决网页过滤、封堵与工作无关的网络应用需求。网页访问过滤互联网上的网页资源非常丰富，如果员工长时间访问如色情、赌博、病毒等具有高度安全风险的网页，以及购物、财经等与工作无关的网页，将极大的降低工作效率。 经过上网行为管理产品，用户能够根据行业特征、业务需要和企业文化来制定个性化的网页访问策略，过滤非工作相关的网页。网络应用控制聊天、看电影、玩游戏、炒股票等等，互联网上的应用可谓五花八门，如果员工长期沉迷于这些应用，也将成为企业生产效率的巨大杀手，并可能造成网速缓慢、信息外泄的可能。经过上网行为管理产品，用户能够制定有效的网络应用控制策略，封堵与业务无关的网络应用，引导员工在合适的时间做合适的事。带宽流量管理p2p下载、在线游戏、在线看电影电视等都在抢占着有限的带宽资源。面对日益紧张的带宽资源，除了增加预算扩充带宽以外，企业还能够选择合理化分配和管理带宽。 经过上网行为管理产品，用户能够制定精细的带宽管理策略，对不同岗位的员工、不同网络应用划分带宽通道，并设定优先级，合理利用有限的带宽资源，节省投入成本。 信息内容审计发邮件、泡bbs、写blog、聊im已经司空见惯，然而信息的机密性、健康性、政治性等问题也随之而来。经过上网行为管理产品，用户能够制定全面的信息收发监控策略，有效控制关键信息的传播范围，以及避免可能引起的法律风险。上网行为分析随着互联网上的活动愈演愈烈，实时掌握员工互联网使用状况能够避免很多隐藏的风险。经过上网行为管理产品，用户能够实时了解、统计、分析互联网使用状况，并根据分析结果对管理策略做调整和优化。日志管理整改所涉及到的设备成本预算及主要参数上网行为管理路由器1、飞鱼星ve982：百兆，2根外线宽带，50台机器昌民网络（63925375）：470元未税，有现货新卓飞（69136381）：500元未税，有现货2、飞鱼星ve984：百兆，4根外线宽带，50台机器昌民网络：580元未税，有现货新卓飞：550元未税，有现货3、ve602：百兆，4根外线宽带，30台机器昌民网络：350元未税，有现货新卓飞：350元未税，有现货整改后的网络拓扑图如下网络整改的思路及步骤1. 在crm上或公司各部门查找公司网络分布图或公司网络位置编号图2. 根据图纸对现有网络各端口编号进行检查核对。如无此类资料则进行第3条。3. 统计现有各网络使用人员或设备与其接入端口号4.5.6.7. 对网络各端口及接线端重新进行编号贴好标识，做到统一、清晰、明了、易查找。 测量各线路、面板及模块的通断与好坏，如坏则予以更换安装。 对机房端线路进行盘查清理整理。如果需要则重新打标。 对机柜内各设备及各设施进行清理整理8. 重新规划机柜内各设备的安放位置。9. 进行各设备的拆除工作10. 机柜上方所有线路进线到机柜里11. 比齐所有网络线缆，长则外抽，短则接延12. 按照标识对网线进行分组，如按部门物理位置分为一组。13. 对已经分好组的线路进行剥线工作14. 用打线器把线按组打入配线架上15. 在已经打好的配线架上做好分组及端口标识16. 固定配线架17. 固定理线架18. 固定交换机19. 制作配线架到交换机的跳线20. 插入跳线从配线架到交换机21. 利用理线架整理整齐各跳线将长的部分隐藏在理线架内22. 盖好理线架扣板23. 固定路由器位置24.25.26.27. 制作从交换机到路由器的跳线 使用跳线连接交换机到路由器的lan口 将外线接入到路由器的wan或internet端口 将各设备通电进行检查看是否都工作正常28. 到前端最终使用地点进行测试各网络端口及各网络设备能否正常上网。29. 对于可能出现的不能正常上网的端口及设备进行调试。30. 各网络设备及网络端口正常，各使用点正常上网并保持网络通畅。 网络整改实施计划1. 利用手头小部分零散时间来进行统计现状和准备及贴好标识.2. 利用手头小部分零散时间来进行张嘴的测量与问题排查处理.3. 利用一天时间对机房端进行集中处理.篇三：公司网络机房整改方案一、 公司网络应用现状1、 网络及硬件环境现状公司当前的内部网络由四台24口交换机及三台服务器、一台internet网关和74台办公电脑组成，以一台h3c s1024作为临时主交换机，其它几台交换分别与之连接成为百兆主干网络。主干网络的带宽和背板流量决定了公司网络所能承载的网络容量只能满足一般的文件共享服务和基本的互联网络服务。当然也因为当前的应用的确只有那么多，对网络的要求相对较低，因此一直未加改进。因为公司发展迅速，办公楼初建时所预埋的网络和电话线路已经无法满足公司的需求，许多办公室不得不使用小交换机来扩展网络端口，这种情况多了，就给网络管理带来了很大的隐患，像随意接入等等。而公司当前的管理模式是手动分配不同网段的ip地址，特定网段的ip能够访问internet。同时收回所有工作机的管理员权限，使普通员工不能自己更改ip。另外，公司在每层楼布放无线路由器充作ap接入点使用，但无线路由的无线网络处理能力低下，并不能作为ap的有效代用品。当前公司的三台服务器分别是：1宝德8u机架式服务器1台，作为域控制器及文件服务器使用。2宝德塔式pc服务器1台，作为内部邮局mail服务器。3dell4u机架式服务器1台，作为数据库服务器。由于电力系统供电不足，公司几乎所有的办公pc都配备有ups不间断电源，机房还单配有ups电源。另外，公司还建立起一整套的一卡通系统。这样在实施监控和门禁安全系统以及考勤消费系统时会有良好的应用基础。2、 现有的应用软件及用途公司当前正在应用新中大a3系统的财务模块作为财务应收应付管理系统，同时正着手新干线管理系统的实施和二次开发。另外，应充分考虑到随着公司日后的发展，会新增的新的信息系统模块。当前公司使用卡巴斯基单机版和诺顿杀毒软件9.0来作为办公电脑防毒软件，没有使用网络版防毒软件。公司正在开发中的*资源平台主要应用于内务管理和办公协同。当前已经完成的模块也正在实施应用当中。*资源的建设模型决定了她将成为公司的内部办公平台，php和mysql的应用结构也决定了平台的资源占用和稳定性都能得到良好的保证。但开发进度无法掌控，稍显不足。以上为公司网络应用的大致现状。从上面的描述我们能够看出，若要满足公司接下来的发展，需要对公司现有的网络系统进行必要的升级和整改。二、 网络整改缘由1、 现有系统不足以满足企业应用需求随着公司的不断状大，数据量急剧增长，这就使得现有的数据统计和分析方式无法满足公司的发展需要，基于这一要求，公司已经与新干线合作，开始着手实施管理信息系统。但信息系统的应用必须依赖于稳定、可靠和强大的硬件网络基础。但公司当前的硬件网络并没有办法满足这个要求。首先是服务器，公司当前配备的服务器有三台，a服务器用于域和文件服务器、b服务器用于做mail服务器、c服务器是新采购的服务器，用来作为公司正在开发中的管理系统的数据库服务器。从服务器的使用情况我们能够看出，一是公司的服务器资源没有得到有效的利用，二是已经应用起来的域、文件和mail等服务都没有相应的备份和保障机制，一旦服务器出现崩溃、硬件损坏等情况的时候则所有相应的服务都将受到影响，直接影响到公司的业务运作，甚至可能产生数据损坏和重要资料丢失的后果。（当前对scsi硬盘的数据进行修复在没有硬件损坏的情况下都要一至五千元每次，而且无法保证100%成功）再加上由于服务器恢复所耽误的业务进程，能够说损失巨大。我们再来看网络结构，我们知道，近几年来互联网得到了长足的发展，同样的网络攻击和网络病毒也发展迅速。一些行业咨询机构作过统计，近两年来由于网络攻击和网络病毒导致公司巨大的经济损失的情况正以直线上升的趋势，越来越常见。由于黑客工具和病毒知识的普及，网络环境越发严峻。公司从互联网得到信息的同时也越来越多地受到不明攻击和病毒的侵扰。基于上面的情况，公司已经采购了internet网关用于公司网络安全的建设。但对于内部网络管理似乎仍显不足。公司的当前网络结构为如（图1）所示。这样的网络结构只能满足公司当前的网络要求，无法有效地对内部网络进行管理。由于全部采用傻瓜交换机，无法阻止病毒所产生的包广播和无限复制对公司网络和办公电脑的影响。这样一旦公司内部有电脑遭受病毒侵袭，则很有可能会传播和影响到其它的电脑。而且这样的网络架构也无法满足公司管理系统实施后所需要的更高的背板带宽。公司在每层楼放置无线路由作为无线接入点，但由于其无线接入处理能力无法同真正的 ap相比，建议如果可能的话，在一些重要区域，主要是无线客户点比较集中的地方用ap来提供接入服务。同时，无线信号应分为加密和未加密两种，经过网络设备处理使加密频道仅供内部使用。客户只能使用开放信号访问internet，保障公司内部网络和数据安全。2、 erp系统运行环境需求一般的erp系统需要一台专用的服务器，用以运行其服务端程序及数据库和程序。现期应用最广泛的b/s结构的系统更是需要web服务器程序的帮助。因此，在erp系统的实施过程中，硬件平台的建设是其重要的一环，也是erp成功运行的基础。而c/s结构的程序则要求客户端平台也要满足客户端程序的基本需求（这一点公司现有的硬件倒基本都满足），且大部分都会占用大量系统资源。比如智达软件的平台需求就为：服务端：windows server以上，数据库软件为sqlserver ，web：iis6.0，客户端要求为：windows98 xp。3、 新增服务运行需求同时，根据公司当前的运营情况，建议建立一套完整的oa平台来管理日常事务。我们能够根据当前开发*资源的需求整理来作oa平台的需求分析，力求作出一套适合公司内部的功能完整和科学的内部平台。不论是erp还是建立oa系统， web服务器和数据库服务器都是必须建立的一套基础系统，其中的数据库服务器更是需要大容量的存储和必要的数据安全措施（比如作raid及数据备份）。由此产生的海量数据的网络流通需要公司网络硬件的支持。这些都需要公司从网络架构和网络带宽上面进行升级，提供保障。三、 网络整改内容1、 设备升级与改装l服务器 a：域控制器，作用不变，将操作系统改成 win advancedserver 或win enterpriseserver。以适应更多的功能并建立 ad（活动目录），与另一台服务器共同负责网络的域管理。l服务器b：加装三块scsi 73g或146g硬盘，做raid。使之同a一起负起ad域控制器的责任。l服务器c：除运行本身的数据库以外，还应作为内部web服务器，作为数据的集中存放点，必须配备良好的数据备份和服务预备机制。因此，可能的情况下，应该为服务器c配备代用机，同时需要同步备份两机数据，进一步保障数据服务器的数据安全。2、 增加设备根据当前分析，拟增加设备如下：l服务器1台，与原有服务器组成服务器组，在可能的情况下，应与服务器c同配置，并与c组成双机热备服务器组，为公司内部提供管理系统、web、webmail服务。l主交换机1台，至少四个千兆口，支持千兆自定义，作为主交换使用，所有交换机均汇聚于此。l交换机及备用办公电脑各1台，当日常使用中出现问题需移除维修时，可机动使用。以备不时之需。l无线ap若干（根据实际情况而定），无线网卡2-4块（pcmcia及usb接口各半），置于样品室和接洽类场所，随时提供客户使用（如此一来勿须拉网线，保证公司形象），为客户提供周到的服务，使客户宾至如归。3、 修改布线l办公楼布线检查和修改，添漏补缺。l车间布线，为生产管理系统的实施作好准备。l二厂办公、监控、通讯布线，作为it部门，这是基本工作之一。4、 软件应用l更新操作系统，增加系统数据安全性。（期间可能升级部分硬件）l统筹网络防毒，统一网络防毒措施，最大限度杜绝病毒。（网络版&单机版）l统一办公软件及其文件格式，保证内部文档流通。l建立内部网络办公平台，主导公司行政管理，辅助erp系统运营。四、 阶段效果1、 网络运行综上述，本次整改结束后，其网络拓朴应为：（图2）各部门与主交换间均有双线连接，一旦线路发生损坏，能够马上以另一条线代替。保证工作正常开展。保持备用机正常，一旦发生损坏即刻启用备用机，保证网络正常运行。为公司高管及客户提供无线接入服务（主要指笔记本电脑），随时随地处理公务。为自动化的办公提供技术保障。2、 应用软件公司流程，特别是行政流程自动化，使公司内部资源精确共享，行政通告自动流通，无须人为发送。增强各部门沟通速度和工作效率。大大加强网络防毒能力，辅以相应的系统和网络管理方法，不再担心病毒导致系统崩溃，数据丢失；不再担心木马程序偷取公司机密。减轻人工负担，缩短业务流程周期。理顺企业日常运作，提高工作效率。3、 其它可实现基本信息自动化功能，erp基础平台至此构建完成，平滑过渡到erp应用。
