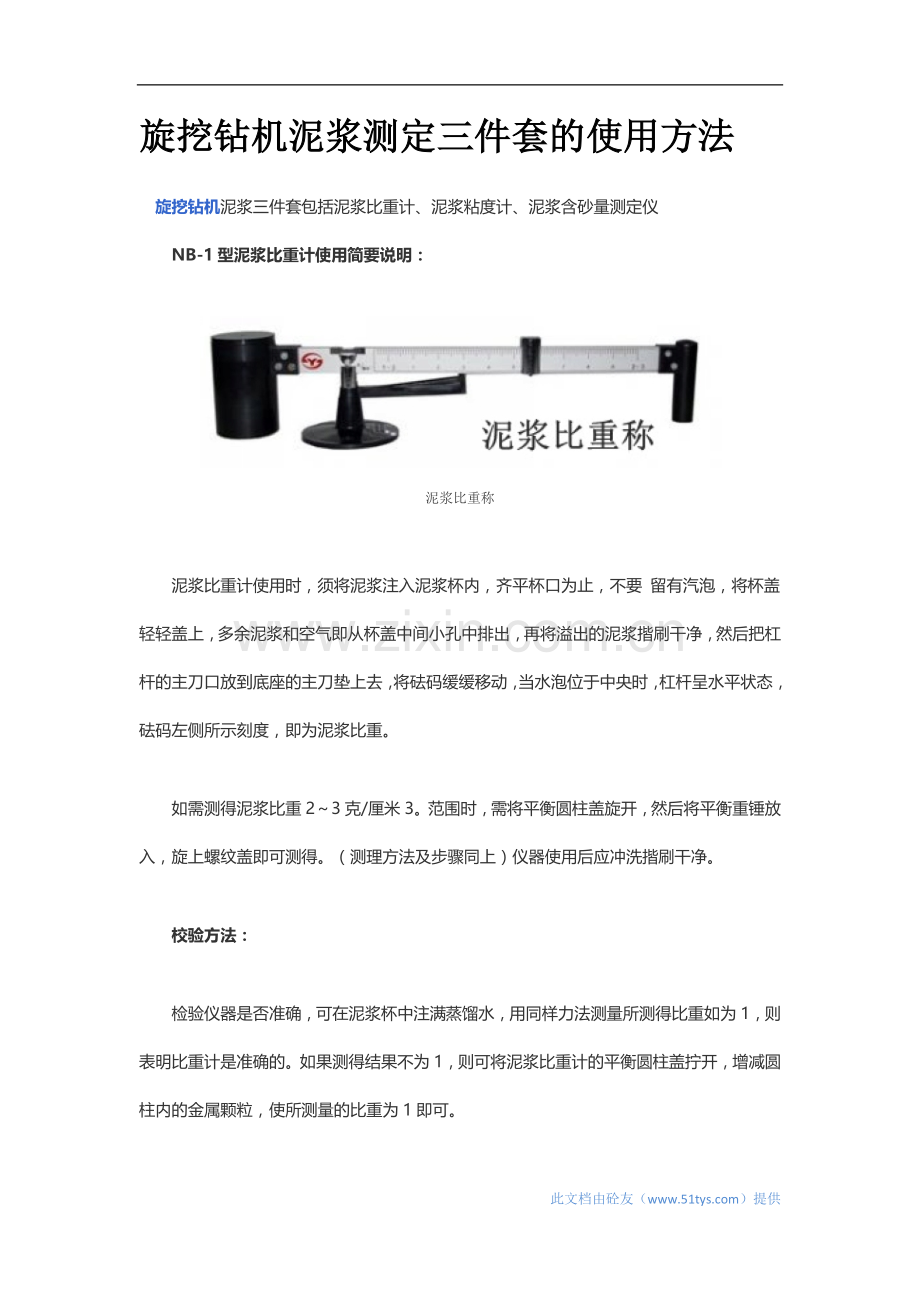

旋挖钻机泥浆测定三件套的使用方法
　旋挖钻机泥浆三件套包括泥浆比重计、泥浆粘度计、泥浆含砂量测定仪
　　NB-1型泥浆比重计使用简要说明：

泥浆比重称

　　泥浆比重计使用时，须将泥浆注入泥浆杯内，齐平杯口为止，不要 留有汽泡，将杯盖轻轻盖上，多余泥浆和空气即从杯盖中间小孔中排出，再将溢出的泥浆揩刷干净，然后把杠杆的主刀口放到底座的主刀垫上去，将砝码缓缓移动，当水泡位于中央时，杠杆呈水平状态，砝码左侧所示刻度，即为泥浆比重。

　　如需测得泥浆比重2～3克/厘米3。范围时，需将平衡圆柱盖旋开，然后将平衡重锤放入，旋上螺纹盖即可测得。（测理方法及步骤同上）仪器使用后应冲洗揩刷干净。

　　校验方法：

　　检验仪器是否准确，可在泥浆杯中注满蒸馏水，用同样力法测量所测得比重如为1，则表明比重计是准确的。如果测得结果不为1，则可将泥浆比重计的平衡圆柱盖拧开，增减圆柱内的金属颗粒，使所测量的比重为1即可。

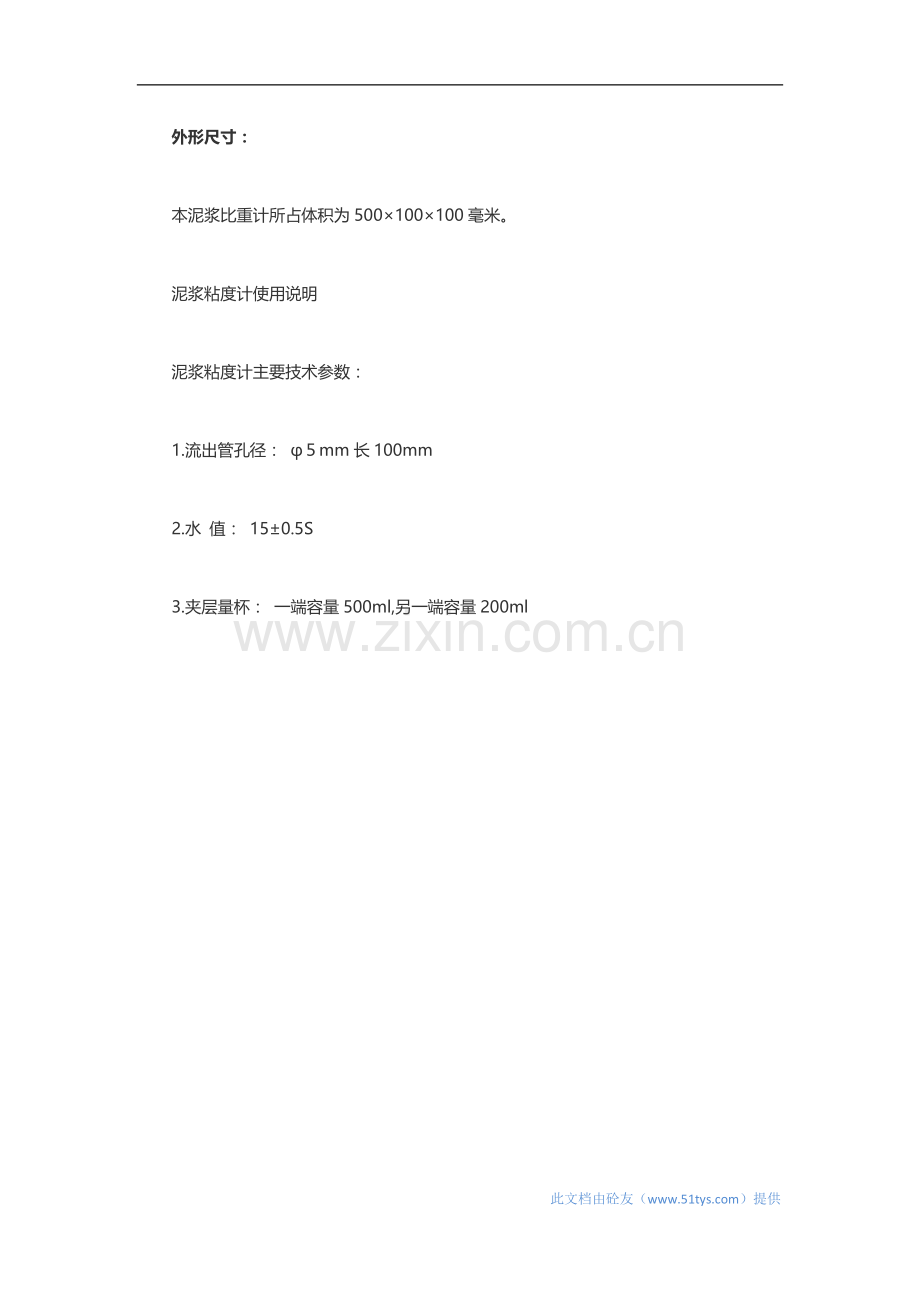

　　外形尺寸：

　　本泥浆比重计所占体积为500×100×100毫米。

　　泥浆粘度计使用说明

　　泥浆粘度计主要技术参数：

　　1.流出管孔径： φ５mm长100mm

　　2.水 值： 15±0.5S

　　3.夹层量杯： 一端容量500ml,另一端容量200ml

泥浆粘度计

　　一、用途：

　　泥浆粘度计是用于测量泥浆粘度的计量器，泥浆的粘度是由1006型野外标准粘度计中流出500立方厘米的泥浆所需的时间来表示，单位为秒。

　　二、主要技术特性：

　　1006型泥浆粘度计的流出管为孔径5毫米，长100毫米的铜管，清洁的水700立方厘米注入粘度计，而流出500立方厘米所需的时间为15秒，有隔层的量杯其一端的容量为500立方厘米，另一端的容量为200立方厘米。

　　三、结构简要说明：

　　1006型泥浆粘度计是一个漏斗状容器，末端为一个流出管，仪器装有手柄，手柄上有二个钥匙孔，使挂在墙上钉子上时，仪器保持垂直,一只圆筒状隔成两部的量杯,正反两面都可以使用,一面的容量为500毫升,另一面的容量为200毫升,另外随仪器附有盛泥浆的筛网和圆筒,泥浆筒的容量约1000毫升,其直径与粘度计上口相同,所以筛可以复在两者之上,筛网为滤泥浆之用.筛孔为每时16孔.

　　四、使用简要说明:

　　在测定粘度之前,先将泥浆粘度计用水刷干净,再在化验用的泥浆搅拌机中,把泥浆搅拌1分钟,量杯将500及200毫升（700毫升）的泥浆通过筛网注入粘度计,其流出口用手指堵住不使流出.

　　测量时将500毫升的量杯置于流出口下,当放开堵住出口的手指时,同时开动停表,待泥浆流满500毫升量杯,达到它的边缘时,再按动停表,记下泥浆流出的时间,就是这泥浆的粘度,假如在测定粘度以前,没有将泥浆按照上法在搅拌机中充分搅拌,则应把泥浆由量杯重新倒入泥浆粘度计中,重复测量,一直到流出的时间不再减少为止.

　　将泥浆粘度计悬挂在墙上做试验比较方便,这样只要一人就可以进行操作,测量后须用水将粘度计,筛网和量杯冲洗干净.

　　泥浆粘度计应当时常用清洁的水来测量出其流出的时间,这称粘度计的“水值”。如水值大于15秒，表示流出管未冲洗干净，可用软毛刷，布条等冲刷管子，如小于5秒，就不能用了，正常水值为15±0.5秒.

　　泥浆含砂量测定仪使用说明

　　泥浆含砂量测定仪由一只装有200目筛网的滤筒和滤筒直径相应的漏斗及一只有0-100%刻度的玻璃测管组成。

　　泥浆含砂量测定仪技术参数： 测管上刻度： 15%以下每小格为0.5% 15%-30%间每小格为1%.

泥浆含砂量测定仪

　　一、结构及技术数据

　　NA-1型泥浆含砂量计由一只装有200目筛网的滤筒和与滤筒直径相应的漏斗及一只具有0～100﹪刻度的玻璃测管组成。

泥浆含砂量测定的全套设备

　　二、泥浆含砂量计操作程序

　　1.把泥浆充至测管上标有“泥浆”字样的刻线处，加清水至标有“水”的刻线处，堵死管口并摇振。

　　2.倾到该混合物于滤筒中，丢弃通过滤筛的液体，再加清水于测管中，摇振后再倒入滤筒中。反复之，直至测管内清洁为止。

　　3.用清水冲洗筛网上所得的砂子，剔除残留泥浆。

　　4.把漏斗套进滤筒，然后慢慢翻转过来，并把漏斗嘴插入测管内，用清水把附在筛网上的砂子全部冲入管内。

　　5.待砂了沉淀后，读出砂子的百分含量。
