市政配套施工组织设计方案.doc

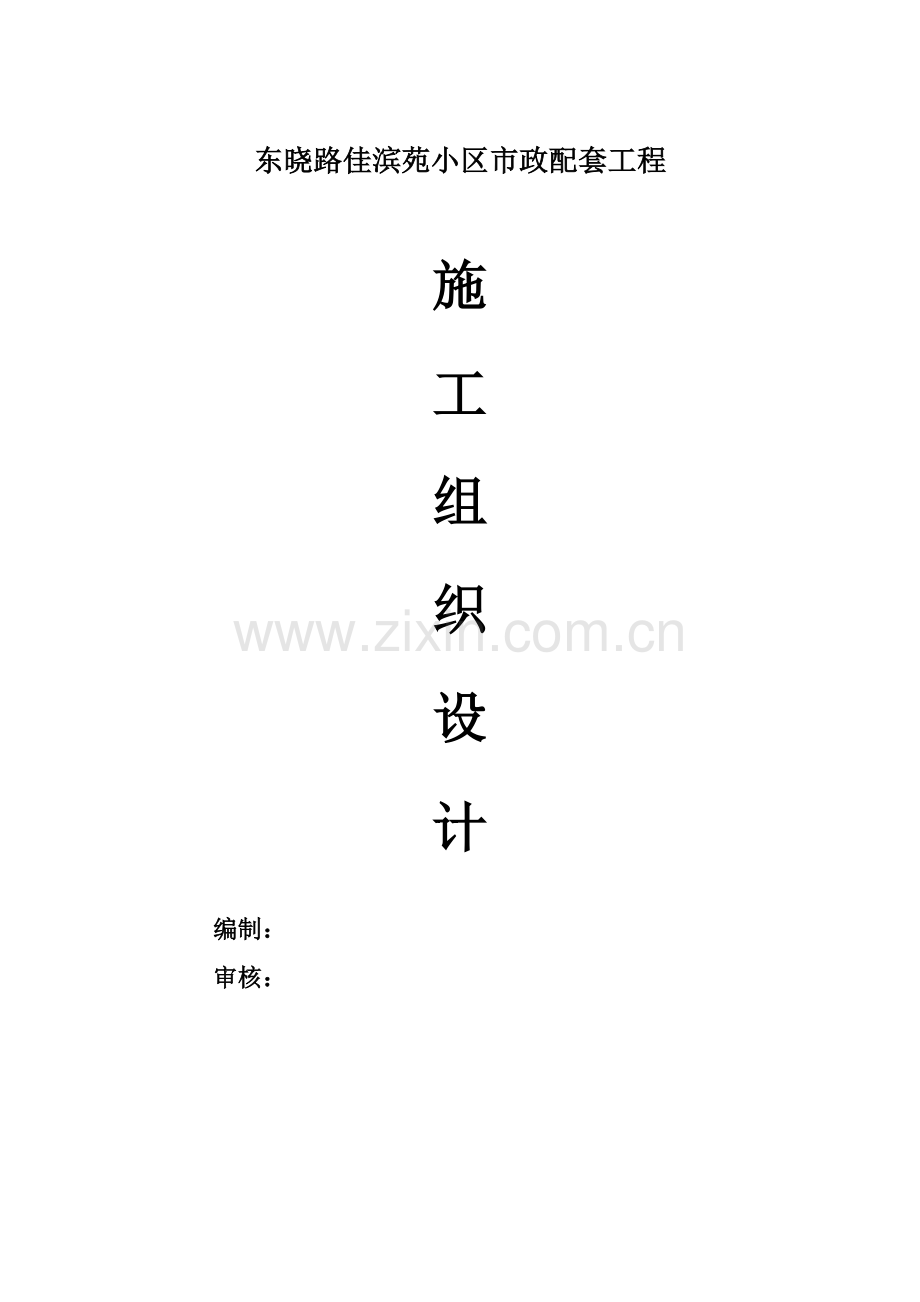

市政配套施工组织设计方案施工组织设计东晓路佳滨苑小区市政配套工程施工组织设计 编制： 审核：目 录第一章 编制说明及概述 . 4第一节 编制说明 . 4 一、编制说明 . 4 二、参照的标准和规范. 4第二节 工程概述 . 5 一、工程简介 . 5二、工程技术标准 . 5 第三节 目 标 . 6一、质量目标 . 6 二、工期目标 .6 三、安全目标 . 6 四、文明施工及环境保护 . 6 五、服从业主、配合设计 . 7 第二章 施工部署与施工方案 . 7 第一节 总体施工程序 . 7 一、总体施工顺序 . 7第二节施工任务分析及部署安排 . 7 一、排水施工工期分析及施工安排. 7 二、水泥稳定碎石层和侧石工期分析及施工安排 . 8三、沥青摊铺施工工期分析及施工安排 . 8第三节施工区段划分 . 8 一、划分原则 . 8 二、施工区段具体划分 . 8 第三章 施工总平面布置 . 9一、施工总平面布置的构思 . 9二、施工总平面布置 . 9第四章 施工管理机构 . 9 一、拟为本项目部建立的现场项目经理部机构. 9第五章 主要项目的施工方法 . 10 第一节排水管道工程 . 10一、工程概况 . 10二、排水管道主要施工方法 . 11第二节路基土石方施工 . 18 一、路基施工工艺要求 . 18二、雨季施工的技术措施 . 22 第三节水泥稳定碎石层工程 . 22 一、工程概况 . 22二、主要施工方法 . 22 三、质量控制点 . 23第四节 沥青路面工程 . 24一、工程概况 . 24二、主要施工方法 . 25 三、成品保护 . 29 第五节 侧石、人行道工程 . 30 一、侧石施工 . 30 二、人行道施工 . 30第六章 施工总进度计划与保证措施 . 32 第一节 施工总进度计划 . 32 第二节 工期保证措施 . 33一、确保工期的总体措施 . 33二、土方工程工期保证措施 . 34 三、排水管道工程工期保证措施 . 35 四、路面稳定层工期保证措施 . 35五、沥青摊铺工期保证措施 . 35第七章施工机械设备计划 . 35 第八章主要材料质量控制与进场计划 . 36一、主要材料的质量和投入保证措施 . 36 第九章劳动力计划及保证措施 . .37一、劳动力使用计划表 . 37 二、劳动力保证措施 . 37第十章质量目标设计与保证措施 . 38第一节质量目标设计. 38第二节质量保证体系 . 38 一、质量体系主要要素控制 . 38 第三节质量保证措施 .40 一、总体质量保证措施 . 40 二、主要分项工程质量保证措施 . 41 第十一章文明施工与安全生产 . 43第一节安全生产保证措施 . 43一、建立安全生产管理机构 . 43 二、落实安全生产责任制 . 44 三、现场安全用电 . 46四、机械安全防护 . 48 五、施工人员安全防护 . 48 六、施工现场防火措施 . 49七、风灾、水灾、地震之防护 . 49八、项目安全事故 . 50 九、安全检查制度 . 50第二节文明施工措施 .51 一、办公场所文明施工管理 . 51 二、重点部位文明施工管理措施 . 51三、施工现场文明施工管理 .53第三节 地面交通组织方案 . 53第十二章环境保护与成品保护 . 54第一节 环境保护措施 . 54 一、地理概况 .54二、环境保护目标和保护内容 . 54 三、施工期间主要环境保护要点及措施 . 54 第二节成品保护措施 . 55 一、制成品保护 . 55 二、路基、沥青路面成品质量保护 . 55 三、成品保护组织措施 . 55第十三章交工验收. 56一、交工验收 . 56 第一章 编制说明及概述第一节 编制说明一、编制说明本施工组织设计主要是根据以下文件进行编制的：1、东晓路佳滨苑小区市政配套工程施工图设计。2、相关设计联系单。3、东晓路佳滨苑小区市政配套工程合同。3、现场踏勘所获得的信息资料。 二、参照的标准和规范 城市测量规范CJJ8-99 建设工程质量检验评定标准GBJ301-88 沥青路面施工及验收规范GB50092-96 市政道路工程质量检验评定标准CJJ1-90 给水排水管道工程施工及验收规范GB50268-97 混凝土和钢筋混凝土排水管GB/T11836-1999 市政工程施工及验收技术规程 市政工程安全操作施工规范 建筑施工安全检查标准JGJ159-99 市政工程施工手册 建设工程施工现场供用电安全规范GB5019493 市政道路工程质量检验评定标准CJJ190 建筑机械使用安全技术规程JGJ332001 其他相关的规范及技术标准第二节 工程概述一、工程简介 1、工程名称：东晓路佳滨苑小区市政配套工程。 2、工程地点：广州市海珠区、海印桥南东晓路西侧、仲恺路南侧、万寿路北侧。 3、工程规模：工程主要有室外排水管道工程与小区内道路工程。 4、建设单位：广州市东建实业集团有限公司。 5、设计单位：广州市东建建筑设计院。 6、施工单位：广州市住宅建设发展有限公司。二、工程技术标准1、排水技术标准排水体制：雨、污水分流制。 管道布置：雨水管收集小区建筑及道路雨水，分别排入小区周边雨水管，最终排入市政雨水管网，污水就近排入污水管网，纳入城市污水管网。管材：雨污水管：D300-D600混凝土承插管。雨水口连接管：D200，均采用UPVC管，环刚度S8KN/，污水管：D300-D600基础：基础采用砂-碎石护管。检查井及雨水口：采用11001100砖砌矩形检查井，立篦式单篦雨水口。基础处理：管道基槽开挖时，遇岩石，应在管基下加设 15-20cm 厚的砂垫层。如遇软弱地基，一般情况下，加设 0.5-1 米厚块石，并加铺 15cm 厚中粗砂垫层。特殊情况下，应会同设计单位及有关部门协商解决。 2、道路技术标准 道路等级：小区内47米宽道路，其中7米宽道路含1.5米人行道，部分5米宽道路含1米人行道；设计车速15km/h。 交通等级：小区道路，轻型交通，路面结构设计标准轴载100KN。 设计年限：沥青路面设计年限15年。 新建道路路面结构： 人行道：5（彩色预制人行道板）+3（M10 水泥砂浆）+15（5%水泥稳定碎石）=25； 车行道：3（细粒式沥青混凝土）+7（粗粒式沥青混凝土）+25（5%水泥稳定碎石）+15（级配碎石）=50； 停车坪：11（植草砖）+2（砂垫层）+25（5%水泥稳定碎石）+15（级配碎石）=53； 道路等级属于轻型交通，沥青路面面层允许弯沉LR=0.052，基层顶面允许弯沉LR=0.07。 水泥稳定碎石7天无侧限抗压强度2.5Mpa，土基回弹模量大于等于25Mpa。第三节 目 标一、质量目标我项目部将严格组织施工力量，挑选优良班组，进行科学管理、精心组织、精心施工，确保本工程的工程质量达标。二、工期目标施工总进度计划为施工工期 100天，如遇不可抗拒因素工期顺延。具体计划如下： 排水：2017年4月15日-2017年6月20日道路：2017年6月25日-2017年7月24日 施工完毕，卫生清理工作及时跟进。三、安全目标针对本工程劳动强度大而集中、工期较紧的特点，我公司将在项目部成立专职安全小组，对安全生产实施动态管理，严格贯彻实施各项安全生产管理制度，确保安全生产达标，杜绝发生重大伤亡事件。四、文明施工及环境保护我们愿意和业主及有关部门携手合作，共建文明工地。1、在施工中，加强现场施工管理。2、为保证周边施工单位的正常施工和施工现场的安全，采取半封闭施工等安全措施，尽量降低施工噪音和减低尘埃，及时清除和搬走在施工过程中产生的余泥垃圾，减少对周围环境的影响。五、服从业主、配合设计我公司作为施工方，将坚决服从业主的指挥，尊重业主的意见，主动配合设计的深化工作，配备高素质的施工管理班子，投入充足的劳动力，材料及施工机械设备，与业主、设计一起，同心协力，高速、优质、经济地完成本工程的建设任务，再创精品工程。第二章 施工部署与施工方案第一节 总体施工程序一、总体施工顺序根据现场的实际情况和设计要求，以及考虑各分部分项工程的施工工艺要求、雨季施工、现场的交通施工情况等，决定本工程的施工顺序如下：施工准备（施工资源准备、技术准备、施工便道、临水临电及临建、临时排水等）软基处理（清除表土及地基处理）排水管道施工及路基土方回填路基土方继续回填至设计路基面标高5%水泥稳定碎石层施工侧平石施工和道路排水口、井施工沥青摊铺施工人行道回填砂垫层及彩砖铺设其他收尾工程。第二节 施工任务分析及部署安排针对本工程“工程量大、工期短、施工项目多”等特点，结合各分部分项工程施工的先后逻辑关系，合理工期、以及工程现阶段的客观实际情况和客观实际制约条件，对影响本工程保质保量按期完成的制约因素分析如下：按建设单位要求及实际情况，本工程开工时间定为2017年4月15日开始计算工期，总工期为100个日历天。现结合本工程的实际情况，结合我公司的综合实力和内部协调能力对本工程各分项工程施工任务分析如下：一、排水施工工期分析及施工安排根据设计图纸，雨水管和污水管管长度约900m； 由于排水管工程需开挖施工，待开挖至排水标高后开始排水管道的施工，即减少排水管道的施工土方数量，同时也保证了路基回填的施工质量。二、水泥稳定碎石层和侧石工期分析及施工安排根据设计图纸，5%水泥稳定碎石（25厚）14330。我公司拟在现场布置两台搅拌机，侧石施工安排穿插在稳定层施工后，因此，水泥稳定碎石层的施工工期约为25个日历天。三、沥青摊铺施工工期分析及施工安排根据设计图纸，本工程的沥青共分为二层，由下至上为：7厚粗粒式沥青砼6997+3cm 厚细粒改性沥青砼6997。沥青总摊铺面积为13994，沥青混凝土总用量约 699.7m3。 在施工中我公司拟投入一台沥青摊铺机，每天约可完成70立方米的沥青混凝土摊铺量，故本工程的沥青摊铺施工约需10天工期。第三节 施工区段划分一、划分原则根据以上对施工任务的分析以及本工程的设计特点和各专业施工的配合，我公司在进行施工段划分时，主要考虑以下划分原则：1、分区明确、利于土方就近平衡的原则；2、便于施工组织的原则；3、便于施工场地划分和布置的原则；4、便于组织和维护现场交通的原则；5、互不干扰、便于配合的原则；6、尽量与设计吻合的原则。二、施工区段具体划分根据以上施工区段的划分原则，考虑到各种影响因素的制约、各分部分项工程以及各工序之间搭接的合理性，拟将本工程分为四个区段。根据现场情况按井位分段进行钢板支护逐步施工。1、 施工顺序： 第一段由Y4点井位向Y1点井位进行，井位之间分段施工； 第二段由Y5点井位向Y11点井位进行，井位之间分段施工； 第三段由项目红线内管道施工接驳至市政排水井； 第四段施工B号路两侧建筑雨水收水井及雨水管道。第三章 施工总平面布置一、施工总平面布置的构思施工总平面布置图的作用是用来正确处理全工地在施工期间所需各项设施和永久结构之间的空间关系，按施工方案和施工总进度计划合理规划施工段、材料仓库、施工设备布置、临时建筑、临时用水用电管线敷设等，为使现场总平面布置科学合理，使用方便，做到整齐美观、清洁畅通、施工文明，在施工总平面布置时应遵循如下几点原则：1、根据各施工段的不同施工内容和施工范围，将各分区的施工平面布置反映在整个工程的施工总平面布置图中。2、结合施工现场能利用的场地实际情况，尽量减少占用工程用地，避免临建设施的重复搭拆，保证办公、生活服务设施相对固定。3、生产加工车间及材料堆场布置要适合施工生产的需要，方便材料进场，尽量减少现场二次搬运。4、临时用水用电的管线敷设尽量采用埋地敷设方法，减少对交通的影响。5、总平面布置要充分考虑生产、生活设施和施工中的劳动保护、技术安全、防火要求，卫生要求及环保要求。二、施工总平面布置 见最后附图第四章 施工管理机构一、拟为本项目部建立的现场项目经理部机构 项目部组织机构图：项目经理：钟孔添技术负责：刘传灿施工负责：何志强经济负责：李焯成施工管理人员：施工员、测量员、质检员等材料及预算部门各施工班组（排水、道路等班组）项目部组织机构设置说明：本项目经理部组织机构是根据我公司本次投标的工程特点并针对该工程工期紧迫、质量要求高等特点而设置的。项目部组织机构是参照以下原则进行设置的：精干高效；分工明确；专业 化；责、权、利对等。项目经理部采取项目经理负责制，项目经理全权负责本项目经理部的运作，将工 程项目实施的责、权、利与项目经理及整个项目班子捆绑在一起，向管理要效益，以实 现工程项目的施工目标。第五章 主要项目的施工方法第一节 排水管道工程一、工程概况根据设计图纸，雨水管和污水管管长度约900m本工程的排水体制采用雨、污分流体系； 小区外雨水管采用II级钢筋混凝土承插圆管，承插接口。小区内雨水管采用双壁波纹管排水管道（HDPE），电热熔连接接口。污水管采用双壁波纹管排水管道（HDPE），电热熔连接接口。回填土：管坑回填石屑至管顶30cm，并用水冲实，石屑层以上回填坚，密实度按给水排水管道工程施工及验收规范GB50268-97 规定的质量标准回填。基础处理：管道基槽开挖时，遇岩石，应在管基下加设 15-20cm 厚的砂垫层。如遇软弱地基，一般情况下，加设0.5-1米厚块石，并加铺15cm厚砂垫层。特殊情况下， 应会同设计单位及有关部门协商解决。在进行本工程的排水工程的施工时，对挖方路基段，待整个场地开挖至设计路基底层面标高平整后，继续开挖排水基坑；对填方路基段，可根据排水基坑底标高，将路基填方分层填筑压实至排水基坑底面标高以上11.5m时，进行排水基坑的开挖，待排水施工完成后，继续进行基坑回填和路基土回填，直至回填至设计路基底层面标高。对开挖深度超过2.0m的必须采用挡土板或钢板桩支撑开挖,对开挖深度不超过2.0m的可进行放坡开挖。二、排水管道主要施工方法(一）施工准备1.进行技术交底。施工前，由项目部技术负责人对项目部施工管理人员和施工人员进行技术交底，使参加施工的人员熟悉设计图纸要求，清楚施工规范和质量验收规范。2.编制施工进度计划、材料进场计划、劳动力需用量计划以及机械设备需用量计划。3. 施工方法本工程为排水管道施工，开挖深度约1.6m2.2m之间，根据现场原地面土质都是杂填土、回填土为主，地下水较丰富，而且距离基坑开挖中线右侧约1.2m左右有一个平行于基坑的围墙存在，高1.5米，为确保西侧道路管道施工过程中安全顺利进行，管道基坑两侧用钢板桩进行支护、围墙支撑方式施工，施工以人工配合挖掘机开挖、回填管沟，机械吊装管节，人工砌筑井身。施工工艺流程 施工准备 管沟开挖 基底夯实 基底垫层 支撑护壁 测量放样 接口施工 管节安装 养生检查 管沟回填 砌检查井一般检查井、沉砂井采用砖砌，球墨铸铁新型可调式防沉降井盖（含防坠网）。4.施工测量：根据甲方提拱的测量控制点、水准点及图上的点线位置，以及施工地段的地形地物，由测量人员测放出管中线及井位，并复测各排水口标高，如与设计图有矛盾报监理、设计进行调整。方法如下：（1）按规范建立测量控制网，确定控制线和施工红线。（2）加密首级控制网，加密的施工导线控制网及水准控制网必须经监理工程师签认后方可作为施工的依据。利用加密控制网对施工定位、放样进行控制。控制过程：首级导线、高程网施工导线控制网、水准控制网管线中线定位控制桩局部部位放线。（3） 测量控制网布置平面导线控制网：采用一级导线测量的方法和技术要求建立加密平面控制系统。系统布置时，以甲方提供的导线点为导线起始点，沿征地红线做一个闭合导线边控制网，减少系统误差，仪器采用全站仪。（主要技术参数为：方位角闭合差10n1/2（n为测站数）、相对闭合差1/15000，测距相对中误差1/30000）。本工程的控制以平面系统中的导线加密点控制且通视情况良好，所有加密桩均应作好定制桩，防止人为破坏。平面定位放线主要采用极坐标法，根据设计的特征点坐标值计算。高程控制网：以首级水准点为基础，建立四等水准高程控制系统，系统与堤岸道路连为一体，技术要求为：环形闭合差为20L1/2（L为环形的水准线路长度，单位为km），测量仪器为水准仪。（4）测量质量控制点：测量放线精确性。 (二）基坑开挖(1)开挖前，先查明地下管线及其它地下构筑物情况，会同有关部门作出妥善处理，确保施工安全。管道沟放坡，坡比I=0.6；当2H4m时，则采用挡土板支护；当H4m时，则槽采用机械方式挖土，当基坑的开挖深度H2m时，不设支撑，直接采取采用钢板桩支护。基坑开挖断面尺寸如下表所示。施工时控制标高，基底面上的0.3m高土方采用人工开挖。(2)管道基坑开挖断面一览表基坑开挖深度H（m）基底开挖宽度W（cm）坑顶开挖宽度W（cm）支撑形式备 注H2mD+60D+60+2HI不设支撑放 坡2H4mD+100D+100设一道支撑垂直开挖H4mD+100D+100设两道支撑垂直开挖，分两级(3)管槽开挖剖面示意固定托 DN60钢管2000 围墙固定托 1.5m 200300DN100钢管2000地面 H集水坑 集水坑B管槽支撑横剖面示意图(4) 管槽支撑平面图管槽支撑平面图本工程管道开挖，基坑支护采用25#槽小型钢板桩支护。施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中线。1.钢板桩施工的一般要求（1）钢板桩的设置位置要符合设计要求，便于基础施工，即在基础最突出的边缘外留有支模、拆模的余地。（2）基坑护壁钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。各周边尺寸尽量符合板桩模数。（3）整个基础施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。2.钢板桩施工的顺序（1）钢板桩位置的定位放线（2）挖沟槽（3）安装导梁（4）施打钢板桩（5）拆除导梁（6）清理锚杆处标高的土方（7）挖土（8）排污管施工（9）回填石屑（10）拔除钢板桩3.钢板桩的检验、吊装、堆放（1）钢板桩的检验对钢板桩，一般有材质检验和外观检验，以便对不合要求的钢板桩进行矫正，以减少打桩过程中的困难。外观检验：包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度和锁口形状等项内容。检查中要注意a对打入钢板桩有影响的焊接件应予以割除；b割孔、断面缺损的应予以补强；c若钢板桩有严重锈蚀，应测量其实际断面厚度。原则上要对全部钢板桩进行外观检查。材质检验：对钢板桩母材的化学成分及机械性能进行全面试验。包括钢材的化学成分分析，构件的拉伸、弯曲试验，锁口强度试验和延伸率试验等项内容。每一种规格的钢板桩至少进行一个拉伸、弯曲试验。每20-50t重的钢板桩应进行两个试件试验。（2）钢板桩吊运装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。（3）钢板桩堆放：钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。堆放时应注意：堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；钢板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距一般为3-4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。钢板桩打设的公差标准如下表所示。钢板桩打设公差标准项目允许公差板桩轴线偏差10cm桩顶标高10cm板桩垂直度1%4.钢板桩的拔除基坑回填后，要拔除钢板桩，以便重复使用。拔除钢板桩前，应仔细研究拔桩方法、顺序和拔桩时间及土孔处理。否则，由于拔桩的影响，以及拔桩带土过多会引起地面沉降和位移，会给已施工的地下结构带来危害，并影响临近原有建筑物、构筑物或底下管线的安全。设法减少拔桩带土十分重要，目前主要采用灌水、灌砂措施。（1）拔桩时应注意事项拔桩起点和顺序：对封闭式钢板桩墙，拔桩起点应离开角桩5根以上。可根据沉桩时的情况确定拔桩起点，必要时也可用跳拔的方法。拔桩的顺序最好与打桩时相反。5.钢板桩土孔处理对拔桩后留下的桩孔，必须及时回填处理。回填的方法采用填入法。填入法所用材料为石屑。6. 排降水施工地下水丰富地段采用大口井排降水，井径1.0m人工沉降，深度比设计管底深1.0m。井内设100150潜水泵，每井内设一台。每2030m一座。(1)大口井施工井筒的沉设方法，人工挖掏沉降。简易吊吊土。大口井沿管线平行布置，距管沟中心2.5m，水排至管沟外10m采用排水明渠将水排出。(2)施工排降水的运行及管理1)必须做好地表水和降雨雨水的疏导和排除工作，防止地表水流入沟槽内，特别是雨季更要加强防范。2)必须保证整个施工工期之内连续稳定的抽水，包括开挖基础处理、管道安装、试压、回填等全部施工过程及管道具备抗浮条件时，为此要求确保连续供电，备有双电源及备用水泵。 3)提前降水。在施工过程中应始终保持干槽作业，即降排水在先，挖土在后，降水的速度超前于挖土速度。4)要按台班做好运行记录，包括值班人员、巡视人员，抽水时间、地下水位、出水量，机械设备情况，气象情况等，并按台班交接。(四）管道安装1.基础砼达5MPa以后，即可开始管道安装，复测基础面标高符合设计规范要求后， 在基础面上测量放样，测放出检查井的中心点及管道中线，根据检查井中心点及管道中线挂设管道边线，利用边线来控制管道的走向和高程。2.按设计图纸要求，采用预制管构件，按设计管道尺寸、质量要求，验收预制管。预制管收货时，需具备构件出厂合格证，并对其外观进行检查。确保预制管无裂缝、掉 边等现象。3.预制管机械运输到现场基坑旁边，用汽车吊吊装到基坑底，人工配合管道就位、安装。下管前要清理沟内杂物，并清洗混凝土平基面。4.下管及安装从下游向上游进行，吊车下管前先勘查进出通道和吊放场地是否坚实，吊臂能否伸到沟中线，转臂有无阻碍，附近有无高压电线，如有，安全距离是否足够。5.吊管工具，包括吊管钢丝绳及专用吊钩、卡环等，使用前专门检查及校核是否符合安全规定。捆扎管子找好重点，务使起吊平稳，吊车下管时，专人指挥，有明确、统 一的指挥信号。放管时下降速度均匀，到达沟底时低速轻放。
