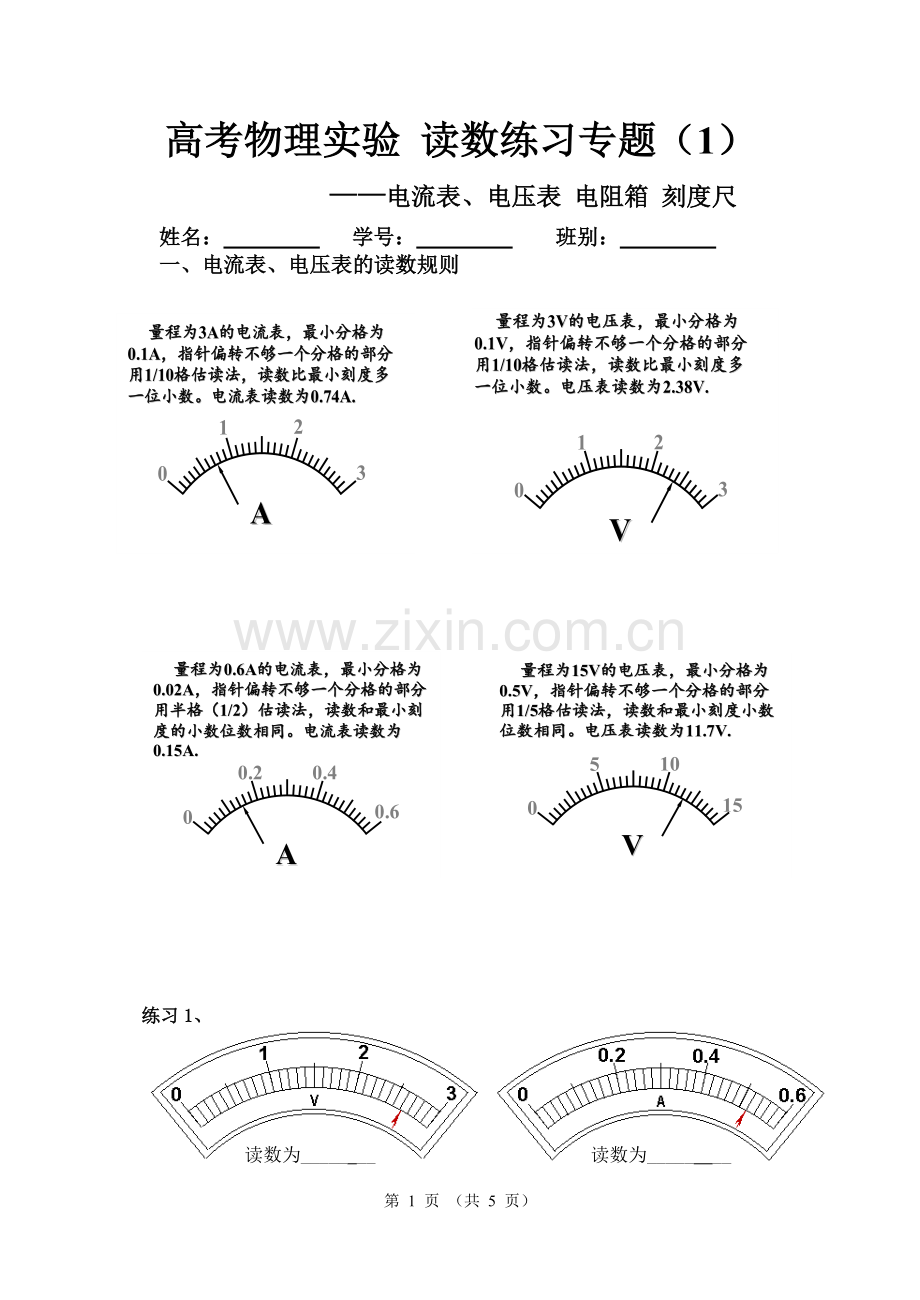

高考物理实验 读数练习专题（1）
——电流表、电压表 电阻箱 刻度尺
姓名： 学号： 班别：
一、电流表、电压表的读数规则

练习1、

读数为_____ __ 读数为_____ __
练习2、读出下列电表的测量值．
0
1
2
3
0
5
10
15
V
0
0.2
0.4
0.6
0
1
2
3
A
⑴ ⑵

图1
图2

接0~3V量程时读数为_______V． 接0~3A量程时读数为_______A．
接0~15V量程时读数为______V． 接0~0.6A量程时读数 A．

练习3、（1）读出下列电表的测量值。
接0~3V量程时为_______V。接0~3A量程时为______A。
接0~15V量程时为______V。接0~0.6A量程时为_____A。
（2）读出右图所示电阻箱的阻值_______。

二、电阻箱的读数
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
×0.1
×10
×1
×1K
×10K
×100
右图中的电阻箱有6个旋钮，每个旋钮上方都标有倍率，将每个旋钮上指针所指的数值（都为整数）乘以各自的倍率，从最高位依次往下读，即可得到这时电阻箱的实际阻值。如右图所示，当时的阻值为 。
读数: Ω
读数: Ω

三、刻度尺
0
1
2
3
4
5
6
7
8
9
10
A B C D E F

例1. 在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带，并在其上取了A、B、C、D、E、F等6个计数点（每相邻两个计数点间还有4个计时点，本图中没有画出）打点计时器接的是220V、50Hz的交变电流．他把一把毫米刻度尺放在纸带上，其零刻度和计数点A对齐．
⑴按照有效数字的读数规则读出相邻计数点AB、BC、CD、DE、EF间的距离s1、s2、s3、s4、s5，它们依次为______cm、______cm、______cm、______cm、______cm．

参考答案
一、电流表、电压表
练习1：U= 2.62 V I= 0.52 A
练习2： 2.16V 10.5V 0.79A 0.16A
练习3：（1）2.15，10.5. 0.18 ， 0.80.
（2）86.3Ω
二、电阻箱读数
84580.2Ω 84702Ω 204002Ω
三、刻度尺
1.00，1.40，1.84，2.26，2.67；

电流表 电压表 读数训练题

电 表 电 表 电 表 电 表

电 表 电 表 电 表 电 表

电 表 电 表 电 表 电 表

电 表 电 表 电 表 电 表

电 表 电 表 电 表 电 表

电 表 电 表 电 表 电 表

电 表 电 表 电 表 电 表

第 5 页 （共 5 页）
