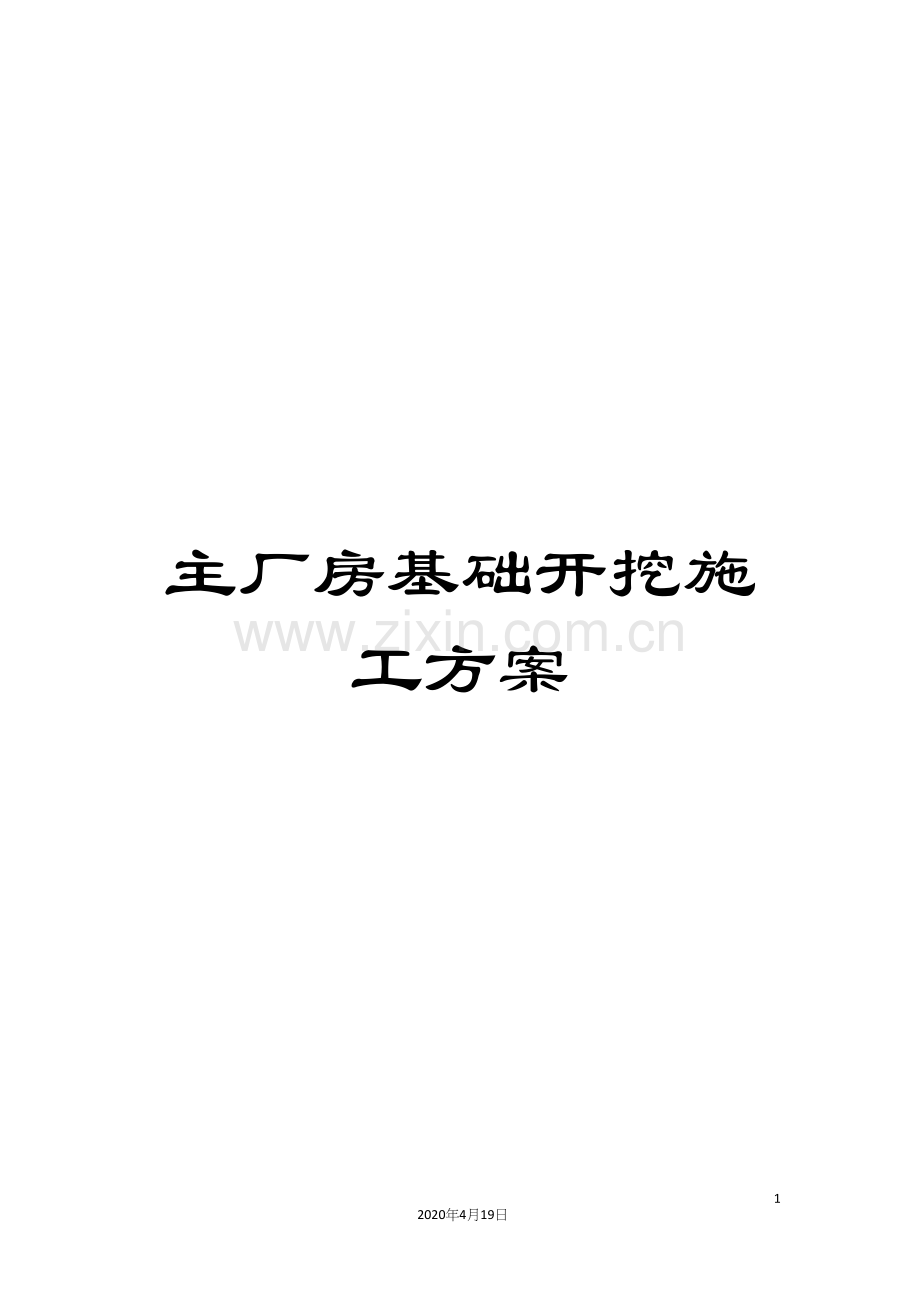

主厂房基础开挖施工方案

27
2020年4月19日
文档仅供参考，不当之处，请联系改正。

A

初版
实施
REV
版次
签名
日期
签名
日期
签名
日期
MODI.
修改
STATUS
状态
编写 AUTH.
审核 CHK’D BY
批准 APP’D BY

广东火电工程有限公司
GUANGDONG POWER ENGINEERING
CORPORATION

文件号DOCUMENT NO.
GPEC/YGP/FA/02TJ/007
阳 高 工 程 项 目 部
施工方案
#2主厂房基础土方开挖
版权所有COPYRIGHT GPEC/YGP Page 1 of 18

目 录

1. 施工概况 3
2. 依据的图纸、文件及标准 3
3. 开工条件和准备 3
4. 施工组织机构 4
5. 进度计划 6
6. 施工方法、程序和内容 6
7. 质量控制措施 11
8. 安健环措施 13
9. 强制性条文 18
10.附录 18

发文范围：（共 份） 归档夹类：施工方案 夹号：
发文
份数
发文
份数
发文
份数
项目经理
IE
质安部（安全管理室）
1
调试工区
IE
项目副经理
IE
计财部（合同室）
IE
金检工区
IE
书记、工会主席
IE
计财部（财务室）
IE
土建工区
IE
总工程师
IE
施工管理部
IE
文件中心（归档）
1
综治部
IE
技术信息室
IE

综治部（行政人事室）
IE
综合工区
IE

综治部（物资室）
IE
汽管工区
IE

质安部
IE
锅炉工区
IE

质安部（质量管理室）
IE
电控工区
IE

IE为网上传阅
本版文件于 年 月 日开始实施。

批准人：
1. 施工概况
1.1工程概况
同煤阳高低热值煤热电项目工程#2机组主厂房基础纵向有1/10～18共9条轴线，轴线间距总长72m，跨距为9m；横向有A～C共3条轴线，A-B列为汽机房，跨距27m，B-C列为除氧煤仓间，跨度10.5m。A列基础有CT-8、CT-13，均为一级承台，基础高1.3m，基底标高-5.0m；B列基础为CT-1、CT-1a、CT-2、CT-2a、CT-3，其中CT-1、2、3基底标高为-5.0m，CT-1a、2a基础底标高为-5.5m；C列基础有CT-1、CT-2、CT-3，基底标高-5.0m。
该基础包括主厂房框架基础和汽机房平台基础，AB列18轴间基础经过地下连梁连成整体，其余均为独立基础。
1.2主要工程量
序号
项目
数量
1
土方开挖
约45000m3
2
桩头破除
113根
3
基坑护栏
550m
4
排水沟
350m
5
集水坑
8个
2. 依据的图纸、文件及标准
Ø 《主厂房基础施工图》（F1670S-T0233）
Ø 《同煤阳高2×350MW热电厂工程施工组织总设计》
Ø 《建筑施工手册》(第五版)
Ø 《建筑施工计算手册》
Ø 《电力建设施工质量验收及评价规程》(第一部分：土建工程 DLT5210.1- )
Ø 《电力建设安全工作规程》(第1部分：火力发电厂（DL 5009.1- ）)
Ø 《施工现场临时用电安全技术规范》(JGJ46- )
Ø 《建筑边坡工程技术规范》(GB50330- )
3. 开工条件和准备
3.1开工应具备的条件
Ø 施工图纸齐全，并经会审；对于有关施工技术要求已掌握。
Ø 提交单位工程开工报告，对工人进行施工安全技术交底。
Ø 质量、安全保证体系已建立并完善。
Ø 参加施工作业人员组织配备齐全、并已经过进场前安全培训。
Ø 施工用水、用电已预先引接到位，现场施工道路通畅。
Ø 施工作业需用的工器具、仪器已准备齐全，可投入使用。
3.2施工技术准备
Ø 提前做好施工准备，测量人员按图纸要求控制基底标高。
Ø 做好劳动力计划安排，及时进行安全、岗位技能培训，确保劳动力满足施工的需要。
Ø 每日召开生产调度会，检查当日计划完成情况和各工种配合情况，并及时调整因天气或其它原因影响的月计划。
Ø 工程机械如挖掘机、土方运输车、空压泵等设备储备充分，以保证设备完好，连续运转，现场设专人检修。
3.3工程施工拟投入主要机具
主要设备机具及材料投入：
序号
名 称
规 格
单 位
数 量
1
挖掘机
PC320
辆
2
2
挖掘机
PC200
辆
1
3
土方自卸车
15 m3
辆
2
4
空压机
W-1.6/10
台
2
5
风镐

台
4
6
风钻

个
4
7
全站仪
SET2100
台
1
8
水准仪
DS32
台
1
9
蛙式夯实机
380V
台
2
10
钢尺
50米
把
1
11
污水泵
300KW
台
8
12
安全围栏

M
550
4. 施工组织机构
4.1施工组织机构设置
本工程施工组织管理机构如下图所示：
施 工 部
钟铭奎

建筑一工区
李 绪 琴

区域主管
苗 晓 东

区域工程师
徐 再 兴
安全工程师
雷 海 龙
质量工程师
吴 春 林

4.2劳动力投入计划
序号
工种
数量（人）
备注
1
施工负责人
1

2
施工员
1

3
技术员
1

4
测量员
2
持证上岗
5
质检员
1
持证上岗
6
安全员
1
持证上岗
7
资料员
1
持证上岗
8
材料员
1
持证上岗
9
司机
3
持证上岗
10
电工
2
持证上岗
11
壮工
20

4.3对施工人员的资格和要求：
序号
工种
人员资格
责任
1
工程负责人
要求熟悉土建的施工，有组织才能。
总体负责协调进度、现场施工进度、质量、安全及文明组织施工。
2
工程师
要求有土建结构施工经验，熟悉施工技术及验收规范。
负责技术交底工作，负责现场工作安排跟踪落实，质量的管理跟踪。
3
测量员
具有相应的测量资质，有较强的责任心。
负责测量放样、沉降、倾斜观测工作。
4
专职安全员
熟悉《电力建设安全工作规程》,并经过安全员岗位培训，持证上岗。
负责现场安全监督管理、文明施工跟踪。
5
专职质检员
要求有质检工作经验，经过培训，有质检员上岗证，持证上岗。
负责施工质量的过程控制及三级验收。
6
资料员
熟悉资料管理流程，有责任心。
负责工程资料收集管理
7
材料员
熟悉材料物资管理，要有一定的工作经验。
负责所有材料调拨、回收管理
8
电工
持证上岗
负责施工用电管理
9
司机
经过培训，有上岗证，持证上岗。
运输施工所需材料到指定位置
10
普工
服从管理
负责材料运输，现场文明施工，零星工作
5. 进度计划
详见附件一：#2机组主厂房基础土方开挖施工进度横道图
6. 施工方法、程序和内容
6.1主要施工顺序
测量放线→土方开挖→边坡防护→桩头破除→清槽→验收
6.2测量放线
在本工程施工测量中我们将严格执行GB50026- 《工程测量规范》国家标准和DL 5190.1- 《电力建设施工技术规范》行业标准。依据甲方提供的测量控制点（GPS13、GPS14），进行构筑物的定位放线。
6.2.1测量仪器的保养、检定与校正
全站仪、水准仪将根据使用情况，定期送往国家计量管理部门进行检验和校正，仪器检验和校正严格按照有关规定进行，以保证所使用的计量测量器具的完好性和准确性及工程施工的质量。
在测量放线前，将所有要用的仪器及钢尺进行检定，合格后方可使用。对水准仪，根据检定规程规定，在规定的检定周期内，进行检查和校正，以随时保证使用时的观测精度。
6.2.2施工控制网的布设及校核
根据业主提供的控制网点，进行施工控制网的布设，同时根据业主提供的方格网点的校核资料进行施工控制网的校核。
6.2.3构筑物的定位放线
按照设计定位坐标，根据场地平面施工控制网、控制点进行定位放线，且在主厂房A列、C列、18轴外大于5m处各设置两个控制桩。本工程以设计院所给空冷基础图为依据进行土方开挖，边坡比例为1：0.5，并依据此数值在土方开挖前将基坑开挖的上口线用白灰撒出。
6.2.4施工放样测量过程
测量工序的质量关系到其它后续工序是否能顺利进行的关键，因而在本工程测量中要复检到位，以保证其结果的准确性。
6.3基坑开挖
6.3.1土方开挖使用2台PC320挖掘机，自卸车配合开挖。先从A-C列，1/10轴处向18轴处一次性大开挖。详见下图：

6.3.2基础开挖采用机械一次性开挖至-4.8m处，预留300mm厚原土层，-4.8m~-5.1m采用人工开挖，对于承台CT-1a、CT-2a在大开挖后，用一台200挖掘机将该两个承台挖至设计标高即-5.6m。
6.3.3土方开挖边坡比例为1:0.5，局部机械开挖不便的地方人工修理，边坡底边至承台边留1m工作面。
6.3.4基坑开挖完成后，按边坡比例用钢管搭设一条宽1.2m施工步道，便于施工。如下图所示：

6.3.5土方开挖完成后，进行桩头破除，2台空压机同时作业，破碎后的桩头砼直径≥300mm使用机械运至指定地点，不得回填至基础内。具体做法为：用水准仪把桩顶标高以下50mm处作为控制点，用红色油漆划到桩的侧壁； 根据图纸设计要求，标出需要破除桩段，桩头凿除时先用风镐从桩的四周进行破除，当快接近破除桩最低点时，用人工凿除桩顶混凝土，使桩顶大致整平；修桩头：清理剔凿合格后的桩头和桩身，用钢铲铲除桩头松动的混凝土及浮土，然后用清水冲洗干净。
6.3.6挖掘机设专人指挥，司机要听从指挥。
6.3.7挖掘区域内如发现不能辨认的物品或异常情况，立即停止施工，上报现场负责人员及甲方、监理，在征得甲方、监理同意后方可继续施工，并作好处理记录，施工完毕后，做好检查验收记录。
6.3.8挖方应自上而下进行，不得使用挖空底脚的方法进行施工。
6.3.9在堆土场内，随时用机械对土方集中整形，挖土完毕，最后用1台200挖掘机配合整修边坡，人工配合整平拍实。
6.4人工修边坡　
6.4.1 人工修边坡的坡度必须按施工方案所确定1:0.5进行放坡，不能任意加大或缩小，基坑开挖前，必须将边坡的上边缘线、下边缘线用石灰线标出。
6.4.2人工修边坡应与机械挖土同步进行，成熟一块边坡修一块，避免边坡裸露时间过长，造成失稳。
6.5降排水措施
为防止雨水破坏边坡，在基坑上口沿基坑边设立挡水沿，挡水沿距基坑0.5m。挡土沿底宽800㎜、顶宽400㎜、高400㎜。基坑底部四周边设置底宽300㎜、顶宽500㎜、高300㎜排水沟一道，排水坡度0.5%，汇流至集水坑内。依据大同历史最大降水量，坑底共设1m×2m×1m集水坑8个。坑内安装300kw污水泵，用于抽排基坑积水，基坑顶部四周设置明排水沟，用于地面截排水。详见下图：

7. 质量控制措施
7.1质量控制目标
质量目标： 本工程将严格要求，精心施工，以质量创品牌，以技术创精品。要求达到如下目标：检验批合格率100%，分项工程合格率100%，分部工程合格率100%，单位工程为优良。
7.2质量控制要点
序号
作业控制点
检验单位
见证
方式
施工单位
项目质检部门
监理/业主
1
测量定位及高程控制
★
★
★
H
2
地基验收
★
★
★
H

7.3质量保证措施
7.3.1工程施工前的质量保证措施
7.3.1.1建立健全质量管理网络，落实质量责任制。建立健全以项目经理为首的质量管理网络，完善各级质量责任制，并认真落实；对质量有关人员资质的审查，确保其具有保证质量要求的能力。审查各级质量管理人员，具备相应资质方能上岗；
7.3.1.2审查特殊工种作业人员，除具有本岗位上岗证外，还需对相关质量规定进行考核，合格后方可上岗。施工操作人员，应熟悉工种操作技能，有丰富的工作经验；
7.3.1.3施工机械、设备的技术性能报告中所表明的机械性能要满足质量要求和现场条件
防止由于机械故障而使工作中断，造成质量事故；
7.3.1.4对测量基准点和高程点进行复测，由相关方进行确认，以保证构筑工程的综合质量；
7.3.1.5进行认真的审图工作，领会设计意图，编制作业指导书和相应的质量保证措施；组织技术交底工作，让参与施工人员均能明确质量要求。
7.3.2施工过程中的质量保证措施
7.3.2.1严格执行四级质量验收制度：施工班组自检合格后，提交工区复检，工区复检合格后，提交质量部检查验收，质量检查无误后，书面通知监理工程师进行共同验收。
7.3.2.2严格执行隐蔽验收制度，对于隐蔽作业，必须经自检合格后，通知监理、业主进行验收，验收合格后方可进行隐蔽施工；
7.3.2.3准确、及时地将设计变更通知单等施工技术文件传达到相关人员，确保用于工程施工的技术资料有效；
7.3.3施工测量质量保证措施
7.3.3.1测量控制的要求：
Ø 测量过程中提供的各项数据必须真实准确；
Ø 测量的全过程必须如实记录各项数据；
Ø 测量误差必须控制在规范范围内；
7.3.3.2标高施测中的注意事项：
Ø 施测标高时，应尽量做到前后视等长，以减少误差；
Ø 所用钢尺必须经过检定，量高差时，尺身应铅直并用标准拉力；
7.3.3.3轴线测设中的注意事项；
Ø 各主控轴线点或各主控轴线或借线点的两对应点应可通视，减少后视过近和仰角过大而造成的引测误差；
Ø 各主控线和校核线应闭合，或误差在允许范围内，否则应重新复核，查明原因；
Ø 所用全站仪等测量仪器要定期检验校正，架设仪器时一定要严格对中、水平，仪器投测者和定点者用对讲机联系；
Ø 施工现场所有项目的定位放线和标高、轴线位置等应及时进行复测。
8. 安健环措施
8.1安全生产控制目标：
Ø “零意外” 作为安全目标；
Ø 安全第一，所有事故都是能够避免的；
Ø 对其员工、各级分包商及劳务人员的安全管理与表现负责；
Ø 将安全健康管理作为所有工作流程的一部分，提供安全的工作环境于员工，而且以积极及科学的途径去处理可能发生的危险；
Ø 不断地提升员工安全的文化、知识水平、警觉程度、行为表现和控制措施。
8.2安全施工措施
8.2.1防机械伤害措施
Ø 为所有使用的机动车辆（包括但不限于施工、砂石、混凝土运输、办公、生活用车辆）上牌、取证、交纳各有关费用及购买第三者保险。驾驶及操作人员应依法取得相关车型的驾驶执照和（或）操作证书。
Ø 挖掘机土方开挖时，回转半径5m内禁止施工人员进入。
Ø 土方开挖操作要统一指挥，不得野蛮施工、冒险作业。
Ø 开挖场地应先粗略平整，每班次开挖前，应检查挖掘机的平台稳定性。
Ø 开挖时设专人指挥、监护。
8.2.2施工用电
Ø 规范施工用电管理，所用配电箱必须有保护接地，所有电动工具需有保护接零。
Ø 所有输电线，一律实行电缆化，并做到布线整齐、规范、美观，符合安全标准；施工用电设施符合安全设施标准化，达到三相五线制、四级配电（盘柜）、四级保护的要求；移动施工电源线一律使用软橡套电缆线，禁用塑套线。禁止使用闸刀式开关与简易碘钨灯作照明。
Ø 严禁将电线直接插入插座内使用，必须由持证电工负责接线作业。
Ø 连接电动机械与电动工具的电气回路应设开关或插座，并应有保护装置。移动式电动机械应使用橡胶软电缆。严禁一个开关接两台及两台以上的电动设备。
Ø 现场的临时照明线路应相对固定，并经常检查、维修。照明灯具的悬挂高度应不低于2.5m，并不得任意挪动，低于2.5m时应设保护罩。
Ø 电源线路不得接近热源或直接绑挂在金属构件上，不得架设在脚手架上。
Ø 地线及零线的连接应采用焊接、压接或螺栓连接等方法。若采用缠绕法时，必须按照电线对接、搭接的工艺要求进行，严禁简单缠绕或勾挂。
Ø 用电线路埋地敷设或架空明敷，禁止将电缆放置于地面上或积水中。
8.2.3季节性施工
Ø 夏季、雨季前应做好防风、防雨、防火、防暑降温等准备工作。
Ø 现场排水系统应整修畅通，大雨前需对现场进行防洪巡查，对发现的问题立即进行整改。
Ø 防洪防汛器材应提前准备。
Ø 夏季应根据施工特点和气温情况适当调整作息时间。露天作业集中的地方，应搭设休息凉棚或设置遮阳伞；特殊高温作业地点，应采取防暑降温措施。
8.2.4文明施工
Ø 材料、设备应按施工总平面布置规定的地点堆放整齐，并符合搬运及消防的要求。堆放场地应平坦、不积水，地基应坚实。
Ø 脚手架施工通道需保持清洁干净，畅通无阻，禁止堆放任何料具。
Ø 工序安排应合理，衔接紧密，配合得当。上道工序交给下道工序的必须是干净、整洁、工艺符合要求的工作面。
Ø 施工场所应保持整洁，垃圾和废料应及时清除，每天做到“工完、料尽、场地清”。
Ø 设备、材料的堆放应整齐、有序，标识应清楚，不妨碍通行。
Ø 施工现场的安全、文明施工设施及消防设施严禁乱拆乱动。
8.2.5环保施工
Ø 施工完成后，对施工区域进行清理及整改，不致影响后续工作的进行。
Ø 非土石方车专用车辆，不得用于土石方运输。
Ø 开挖工作面必须相互错开，严禁上下双重作业。开挖时必须才用自上而下的顺序开挖，严禁采用挖空底脚的操作方法。
Ø 应根据工程所在地气象条件，充分考虑雨季对施工的影响，配置足够的排水器材和设备，设置排水沟、排水井，布置排水设施，集中导流到指定的排水沟槽。
Ø 禁止运输土石方的车辆在非指定地点弃倒渣土。
Ø 对空气环境影响:施工期间所产生的扬尘主要来自土方的开挖、回填、清运等装卸、堆放产生的扬尘，应该合理安排施工和做好施工期防治措施，需采取如下措施：对土层扰动大的作业期避开干燥大风时期，以减小扬尘源强；开挖土方应定点堆放，并对弃土弃渣采取喷水抑尘措施，在大风天停止土石方施工，并做好必要的遮盖。
8.2.5应急救援组织架构
8.2.5.1应急救援领导组
组 长：许昱华 电话：
副组长：黄铭东 电话：
负责人：李绪琴 电话：
应急救援协调领导组专门负责本次工程施工范围内的重大事故应急救援的指挥、布置、实施和监督协调工作。及时向上级汇报事故情况，指挥、协调应急救援工作及善后处理，按照国家、行业和公司、指挥部等上级有关规定参与对事故的调查处理。
8.2.5.2事故报告
事故报告原则 应遵循“迅速、准确”的原则，在第一时间内上报重大事故情况。
紧急通讯联络 紧急报警电话 110
紧急救援消防电话 119
急救中心电话 120
天气预报电话 12121
应急救援领导组办公室电话：暂无
8.2.5.3事故报告程序
Ø 发生上述事故后，现场施工员应立即向应急救援办公室汇报，应急救援办公室接到报告的同时，向应急救援领导组组长报告，报告事故发生的时间、地点和简要情况，并随时报告后续情况。同时根据实际情况判断是否要求与110、119、120以及其它相关救援电话联系增援。
Ø 事故应急救援办公室接报后应立即报告应急救领导组组长，组长接报后根据报告的情况判断事故的级别下达启动应急预案命令，展开现场救援工作，有关部门人员赶赴事故现场到指定地点集结，勘察事故情况，通知相关部门就近调动抢险队伍、机械设备实施应急救援。启动应急救援预案，同时应向上级主管部门或主管领导汇报。
8.2.5.4应急救援
Ø 应急救援组下设应急救援办公室、安全保卫组、事故救援组、后勤包装组和事故调查出来组。应急救援办公室在接到发生事故报告的同时，应组织有一定救护常识的人员对受伤人员进行现场救护，或护送伤员去医院救治，保证第一时间的救护工作。
Ø 抢救被堵人员时，可用呼喊、敲击等方法听取回声，并判断遇险人员的位置。对被堵人员应在支护好顶板、用掘小巷或绕道经过的方法接近遇险人员。
Ø 清理堵塞物时，要防止伤害遇险人员，严禁用镐刨、锤砸等方法扒人破土块。
Ø 各抢险组根据事故现场情况及应急救援指挥组命令，按照本“预案”“应急组织、机构与职责”中各专业处理组的职责要求，迅速组织力量展开工作。
8.2.5.5应急救援办公室
负责人：黄铭东
主要职责：负责本“预案”管理工作，负责重大事故的报告，通知应急救援全体成员立即赶赴事故现场。在实施应急救援任务时与其它处理组协调工作，按照领导组组长的命令调动抢险队伍，机械物资及时到位，实施抢险救援工作。
安全保卫组
负责人：罗双喜
主要职责：组织力量对事故现场及周边地区道路进行警戒、控制，组织人员有序疏散。
事故救援组
负责人：李绪琴
主要职责：根据事故现场情况制定方案，按照方案迅速组织抢险力量进行抢险救援。
后勤保障组
负责人：袁学良
主要职责：迅速组织车辆运送抢险队伍及抢险物质，并与医疗专家协作保障所需物品使用。
事故调查处理组
负责人：黄铭东
主要职责：负责对事故现场勘察取证，查清事故原因和事故责任，总结经验教训，制定防范措施，提出对事故及责任人的处理意见，配合上级调查组工作。
应急预案流程图

9. 强制性条文：
详见附件二：#2主厂房基础土方开挖分部强制性条文执行情况检查表
10. 附录
a) 附件一：#2主厂房基础土方开挖施工进度横道图
b) 附件二：#2主厂房基础土方开挖分部强制性条文执行情况检查表
c) 附件三：#2主厂房基础土方开挖施工危害辨识与风险评价表
