屋面细石找平层(新).doc

技术交底记录
2013年3月15日 鲁JJ-005
工程名称
国华印象1- #楼
施工单位
山东三箭建设工程股份有限公司
交底部位
屋面工程
工序名称
屋面细石混凝土
交底提要：一、交底依据；二、施工做法；三、人员、材料、机械及作业条件要求；四、施工工艺；五、质量要求；六、成品保护；七、安全、文明、环保。
交底内容：
一、交底依据
（一）国华印象二期工程1-5#—11#楼施工图纸及设计变更会审
（二）《建筑装饰装修工程质量验收规范》（GB50210-2001）
（三）《建筑工程施工质量验收统一标准》（GB50300-2001）
（四）山东三箭集团内部质量安全控制文件、企业标准和管理制度。
二、施工做法
（一）细石混凝土屋面（用于非上人屋面）
1、40厚C20细石砼（6m×6m分格，缝宽20，密封胶嵌缝）随打随抹，内配Φ4双向间距150钢筋网，沥青油膏灌缝。
2、70厚挤塑聚苯板保温层。
3、3+3厚改性沥青防水卷材。
4、刷基层处理剂一道。
5、20厚1:2.5水泥砂浆找平层。
6、40厚（最薄处）1:6（体积比）水泥珍珠岩找坡2%。
7、钢筋砼屋面板压实抹平。
（二）广场砖上人平屋面（用于上人平屋面）
1、10厚广场砖，干水泥擦缝，每3×6米留10宽缝。
2、20厚1:3干硬性水泥砂浆结合层。
3、30厚C20细石砼（6m×6m分格，缝宽20，密封胶嵌缝）随打随抹。
4、70厚挤塑聚苯板保温层。
项目（专业）技术负责人

交底人

接受交底人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建筑工程质量监督总站监制

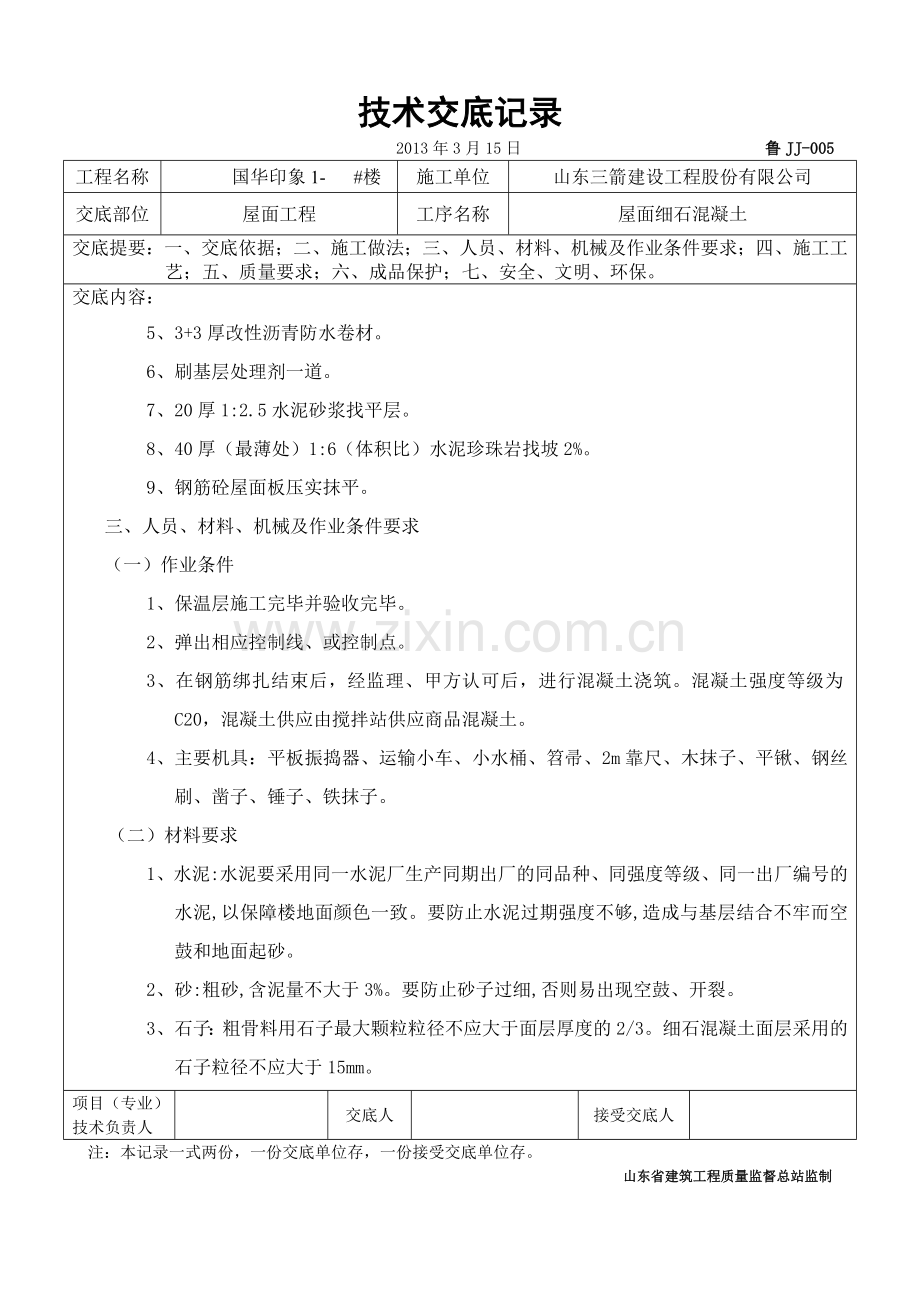

技术交底记录
2013年3月15日 鲁JJ-005
工程名称
国华印象1- #楼
施工单位
山东三箭建设工程股份有限公司
交底部位
屋面工程
工序名称
屋面细石混凝土
交底提要：一、交底依据；二、施工做法；三、人员、材料、机械及作业条件要求；四、施工工艺；五、质量要求；六、成品保护；七、安全、文明、环保。
交底内容：
5、3+3厚改性沥青防水卷材。
6、刷基层处理剂一道。
7、20厚1:2.5水泥砂浆找平层。
8、40厚（最薄处）1:6（体积比）水泥珍珠岩找坡2%。
9、钢筋砼屋面板压实抹平。
三、人员、材料、机械及作业条件要求
（一）作业条件
1、保温层施工完毕并验收完毕。
2、弹出相应控制线、或控制点。
3、在钢筋绑扎结束后，经监理、甲方认可后，进行混凝土浇筑。混凝土强度等级为C20，混凝土供应由搅拌站供应商品混凝土。
4、主要机具：平板振捣器、运输小车、小水桶、笤帚、2m靠尺、木抹子、平锹、钢丝刷、凿子、锤子、铁抹子。
（二）材料要求
1、水泥:水泥要采用同一水泥厂生产同期出厂的同品种、同强度等级、同一出厂编号的水泥,以保障楼地面颜色一致。要防止水泥过期强度不够,造成与基层结合不牢而空鼓和地面起砂。
2、砂:粗砂,含泥量不大于3%。要防止砂子过细,否则易出现空鼓、开裂。
3、石子：粗骨料用石子最大颗粒粒径不应大于面层厚度的2/3。细石混凝土面层采用的石子粒径不应大于15mm。
项目（专业）技术负责人

交底人

接受交底人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建筑工程质量监督总站监制
技术交底记录
2013年3月15日 鲁JJ-005
工程名称
国华印象1- #楼
施工单位
山东三箭建设工程股份有限公司
交底部位
屋面工程
工序名称
屋面细石混凝土
交底提要：一、交底依据；二、施工做法；三、人员、材料、机械及作业条件要求；四、施工工艺；五、质量要求；六、成品保护；七、安全、文明、环保。
交底内容：
4、钢筋：φ6.5钢筋，间距150。
四、施工工艺
工艺流程：施工准备→钢筋绑扎→浇筑细石混凝土→养护
（一）施工准备、材料准备
做好保温层的防护工作。
（二）钢筋绑扎
铺设φ6.5双向间距150钢筋网。
(三) 浇筑细石混凝土
1、细石混凝土面层的强度等级应按设计要求做试配，并按国家标准《混凝土结构工程施工及验收规范》的规定制作混凝土试块。铺细石混凝土后用长刮尺刮平,振捣密实,表面塌陷处应用细石混凝土填补,再用长刮尺刮一次,用木抹子搓平。
2、面层细石混凝土铺设：将搅拌好的细石混凝土铺抹到屋面基层上，紧接着用2m长刮刮平，如有凹处用同配合比混凝土填平，直到面层出现泌水现象，撒一层干拌水泥砂拌合料，要撒匀（砂要过3mm筛），再用2m长刮尺刮平。
(四) 第一遍抹压
用铁抹子轻轻抹压面层,把脚印压平。
(五) 第二遍抹压
项目（专业）技术负责人

交底人

接受交底人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建筑工程质量监督总站监制
技术交底记录
2013年3月15日 鲁JJ-005
工程名称
国华印象1- #楼
施工单位
山东三箭建设工程股份有限公司
交底部位
屋面工程
工序名称
屋面细石混凝土
交底提要：一、交底依据；二、施工做法；三、人员、材料、机械及作业条件要求；四、施工工艺；五、质量要求；六、成品保护；七、安全、文明、环保。
交底内容：
当面层开始凝结,面层上有脚印但不下陷时,用铁抹子进行第二遍抹压,将面层的凹坑砂眼和脚印压平。
(六) 拉毛
压光后用木抹子拉毛一遍。
(七) 养护
成活后及时覆盖并洒水进行养护,每天浇水2次,至少连续养护7d后方准上人。(养护期间房间应封闭,禁止进入)养护要及时、认真,严格按工艺要求进行养护。混凝土面层在施工间歇后继续浇筑前,应按规定对已凝结的混凝土垂直边缘进行处理。施工缝处的混凝土,应捣实压平。
五、质量要求
（一）保证项目：
面层的材质、强度和密实度必须符合设计要求和施工规范的规定；
面层与基层的结合必须牢固，无空鼓。
（二）基本项目：
1、面层表面洁净，无裂纹、脱皮、麻面和起砂等现象。
2、有地漏的面层，坡度符合设计要求，不倒泛水、不渗漏、无积水、与地漏（管道）结合处严密平顺。
3、有镶边面层的邻接处的镶边用料及尺寸符合设计要求和施工规范的规定。
项目（专业）技术负责人

交底人

接受交底人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建筑工程质量监督总站监制
技术交底记录
2013年3月15日 鲁JJ-005
工程名称
国华印象1- #楼
施工单位
山东三箭建设工程股份有限公司
交底部位
屋面工程
工序名称
屋面细石混凝土
交底提要：一、交底依据；二、施工做法；三、人员、材料、机械及作业条件要求；四、施工工艺；五、质量要求；六、成品保护；七、安全、文明、环保。
交底内容：
（三）允许偏差项目，见下表：
细石混凝土面层允许偏差和检验方法
序号
项 目
允许偏差 (mm)
检验方法
1
表面平整度
5
用2m靠尺和楔形塞尺检查

六、成品保护
（一）在操作过程中，做好聚苯板保温层的防护工作，严禁在绑扎钢筋时对聚苯板造成破坏。
（二）在操作过程中，注意运灰双轮车不得碰坏门框及铺设在基层的各种管线。
（三）面层抹压过程中随时将脚印抹平，并封闭通过操作房间的一切通路。
（四）面层交活后在养护过程中，封闭门口和通道，不得有其它工种进入操作，避免造成表面起砂现象。
（五）面层养护时间符合要求可以上人操作时，防止硬器划伤地面，在油漆刷浆过程中防止污染面层。

七、安全、文明、环保
（一）操作人员必须按规定佩戴安全帽等劳保用品、作业人员不得酒后进场。

项目（专业）技术负责人

交底人

接受交底人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建筑工程质量监督总站监制
技术交底记录
2013年3月15日 鲁JJ-005
工程名称
国华印象1- #楼
施工单位
山东三箭建设工程股份有限公司
交底部位
屋面工程
工序名称
屋面细石混凝土
交底提要：一、交底依据；二、施工做法；三、人员、材料、机械及作业条件要求；四、施工工艺；五、质量要求；六、成品保护；七、安全、文明、环保。
交底内容：
（二）班前用电机械应由电工进行统一的检查，重点为供电线路、用电机具、漏电保护装置等，保证线路不漏电、绝缘良好；用电机具接零（地）良好，无带病作业状况；漏电保护器敏感、有效。现场施工用电必须严格执行“三相五线”、“一机一闸一保护”的原则。木工电动工具不是本专业技工禁止操作。
（三）施工班组必须无条件的配合总包单位的安全检查。
（四）在施工过程中，需要和其他工种配合的问题，要及时和总包单位联系，严禁私自交涉发生冲突。
（五）本交底要由施工班组长传达到各个施工人员，并做好施工过程中的监督、指导，并要定期或不定期的召开安全专题会议。
（六）由于工人操作不当，或者不按照安全交底、《国家安全操作规范》执行所引起的后果，后果自负。
（七）现场必须保持卫生清洁，材料堆放必须整齐，并做到标示明确（材料名称、规格型号、产地、状态、进场时间）、使用的材料下角料、废品、按指定的地点堆放。严禁高空抛掷，采用袋装向下运输，并按照“无害”、“有害”、“可利用”三类进行分类堆放，有害垃圾单独用容器存放。每个技术工人每次下班前半个小时，均应进行施工质量的自检；如有问题应及时整改、修补和返工重做。
（八）未尽事宜按国家现行安全规范要求执行。

项目（专业）技术负责人

交底人

接受交底人

注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建筑工程质量监督总站监制
