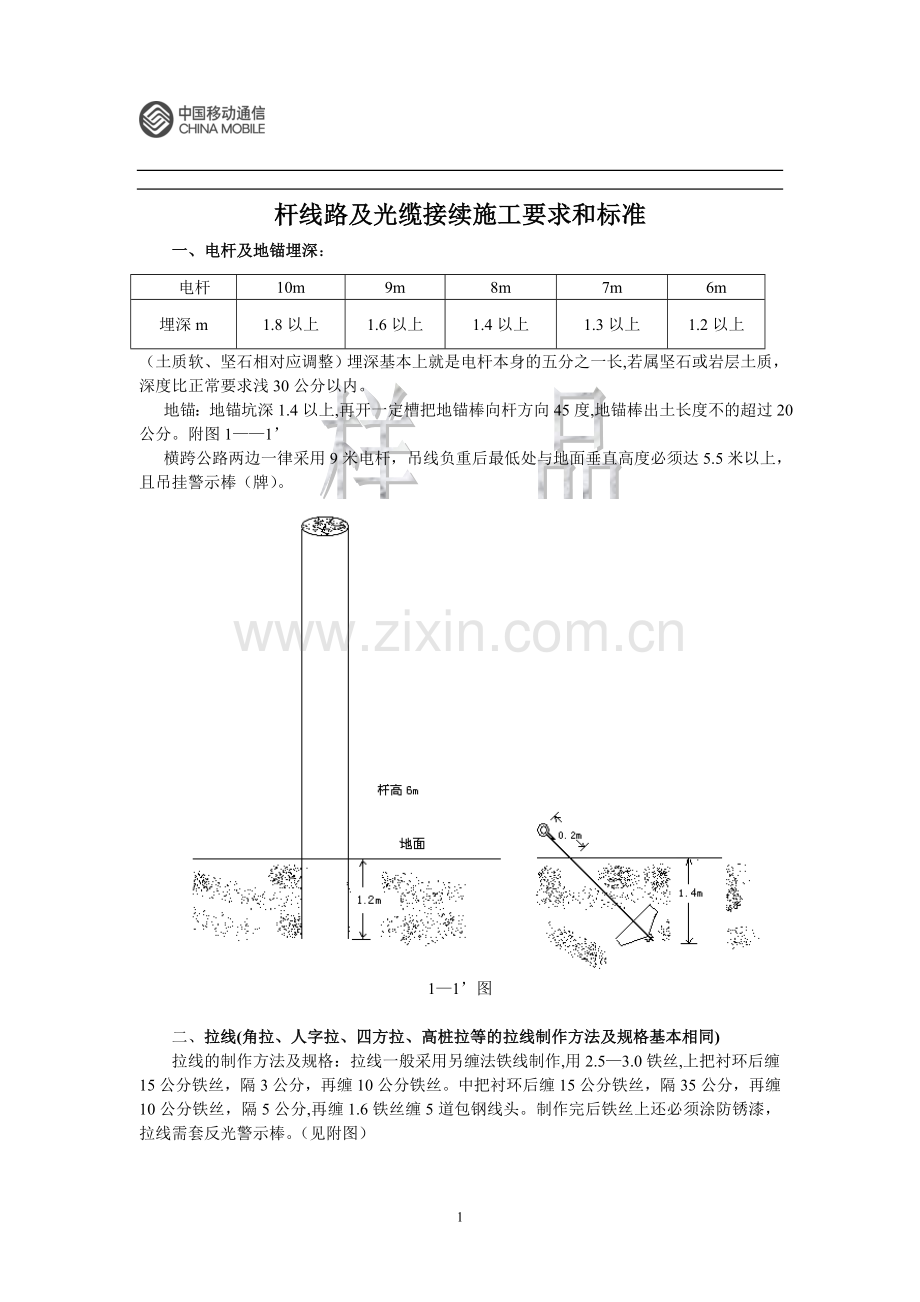

杆线路及光缆接续施工要求和标准
一、电杆及地锚埋深：
电杆
10m
9m
8m
7m
6m
埋深m
1.8以上
1.6以上
1.4以上
1.3以上
1.2以上
（土质软、坚石相对应调整）埋深基本上就是电杆本身的五分之一长,若属坚石或岩层土质，深度比正常要求浅30公分以内。
地锚：地锚坑深1.4以上,再开一定槽把地锚棒向杆方向45度,地锚棒出土长度不的超过20公分。附图1——1’
横跨公路两边一律采用9米电杆，吊线负重后最低处与地面垂直高度必须达5.5米以上，
且吊挂警示棒（牌）。

1—1’图

二、拉线(角拉、人字拉、四方拉、高桩拉等的拉线制作方法及规格基本相同)
拉线的制作方法及规格：拉线一般采用另缠法铁线制作,用2.5—3.0铁丝,上把衬环后缠15公分铁丝，隔3公分，再缠10公分铁丝。中把衬环后缠15公分铁丝，隔35公分，再缠10公分铁丝，隔5公分,再缠1.6铁丝缠5道包钢线头。制作完后铁丝上还必须涂防锈漆，拉线需套反光警示棒。（见附图）

杆高
6米
7米
8米
9米
拉距
5.3米
6.2米
7米
7.9米

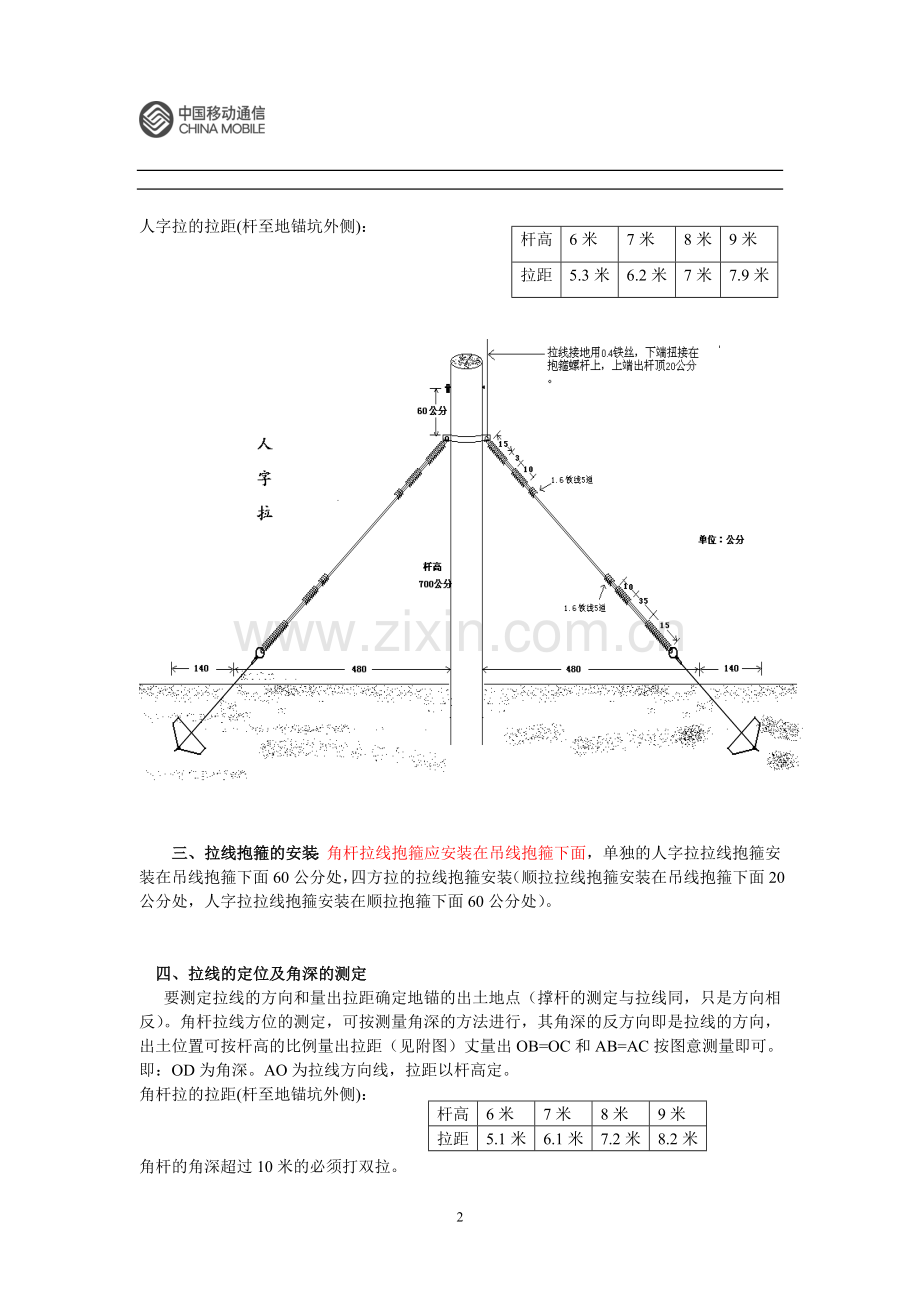

人字拉的拉距(杆至地锚坑外侧)：

三、拉线抱箍的安装：角杆拉线抱箍应安装在吊线抱箍下面，单独的人字拉拉线抱箍安装在吊线抱箍下面60公分处，四方拉的拉线抱箍安装（顺拉拉线抱箍安装在吊线抱箍下面20公分处，人字拉拉线抱箍安装在顺拉抱箍下面60公分处）。

四、拉线的定位及角深的测定
要测定拉线的方向和量出拉距确定地锚的出土地点（撑杆的测定与拉线同，只是方向相反）。角杆拉线方位的测定，可按测量角深的方法进行，其角深的反方向即是拉线的方向，出土位置可按杆高的比例量出拉距（见附图）丈量出OB=OC和AB=AC按图意测量即可。即：OD为角深。AO为拉线方向线，拉距以杆高定。
杆高
6米
7米
8米
9米
拉距
5.1米
6.1米
7.2米
8.2米
角杆拉的拉距(杆至地锚坑外侧)：

角杆的角深超过10米的必须打双拉。

五、吊线抱箍、串钉的安装：吊线抱箍一般装在离杆顶25公分处，串钉装杆子最上面眼并且串钉装上单槽挟板后还必须有1公分左右镙干丝在外。背档、吊档杆、角杆必须安装抱箍,并且夹板均安装在前进方向同左侧,以防后增加吊线，夹板三个螺丝必须全部拧紧。

六、终端、吊线接头的制作及规格：终端均采用另缠终端法制作，衬环后缠15公分铁线，隔3公分再缠10公分铁丝,再用1.6铁线缠5圈包头。制作完后铁丝上还必须涂防锈漆。（见附图）

吊线接头必须衬环交叉，两端衬环后缠15公分铁丝，隔3公分再缠10公分铁丝，隔3公分再缠10公分铁丝，后用1.6铁丝缠5圈。制作完后铁丝上还必须涂防锈漆，吊线接头严禁只用一个夹板，延伸两头各用一个钢卡固定的做法。
（见附图）

七、光缆杆上余留弯和挂钩间距宽度：挂钩一般采用25MM规格，挂钩间隔50公分，靠近杆边应用双股皮线缠扎，光缆接触杆子部位应采用塑料管套封，塑料管长一般50公分长。详细内容见附图

八、光缆余留支架盘余缆及杆号编写：架空光缆接头盒的相邻两档杆上各装一预留架，余留缆长15米左右，光缆线路终端引上杆上装设预留架，每处预留15米；杆号编写，底漆一律用稀释剂稀释后，涂在干爽的面对公路的电杆一侧，等底漆干后才能在上面号字。最底下字体离地面需2米高。移动标志，为天蓝字体，字号为红色字体。见附图

光缆接头盒应安装在靠近电杆两边，必须固定牢靠。光缆在可能遭到撞击的局部地段或位置，应采用纵剖硬塑料管或竹管等保护，引上光缆应采用钢管保护，电杆引上钢管需用2付抱箍固定。
九、三线交越作保护：架空光缆距地面及其他建筑物的距离参见下表：

架空光缆与其他建筑物树木的最小净距表

名 称
平行时
交越时
垂直净距（米）
备注
垂直净距（米）
备注
街道
4.5
最低缆线至地面
5.5
最低缆线至地面
胡同
4.0
同上
5.0
同上
土路

4.5
同上
公路

5.5
同上
铁路

7.5
最低缆线距铁轨面
房屋建筑

距脊0.6
距顶1.5
最低缆线距屋俏或屋顶
河流

1.0
最低缆线距最高水位时最高桅杆顶
市区树木

1.5
最低缆线距树木枝顶
郊区树木

1.5
最低缆线距树木枝顶
通信线路

0.6
一方最高缆线与另一方最低缆线
电
力
线
用户
皮线

0.6
一方最高缆线与另一方最低缆线
1千伏以下

1.25
一般电力线在上光缆在下
1~10千伏

2.0
一般电力线在上光缆在下
20~110千伏

3.0
必须电力线在上,光缆在下
154~220千伏

4.0
必须电力线在上,光缆在下
