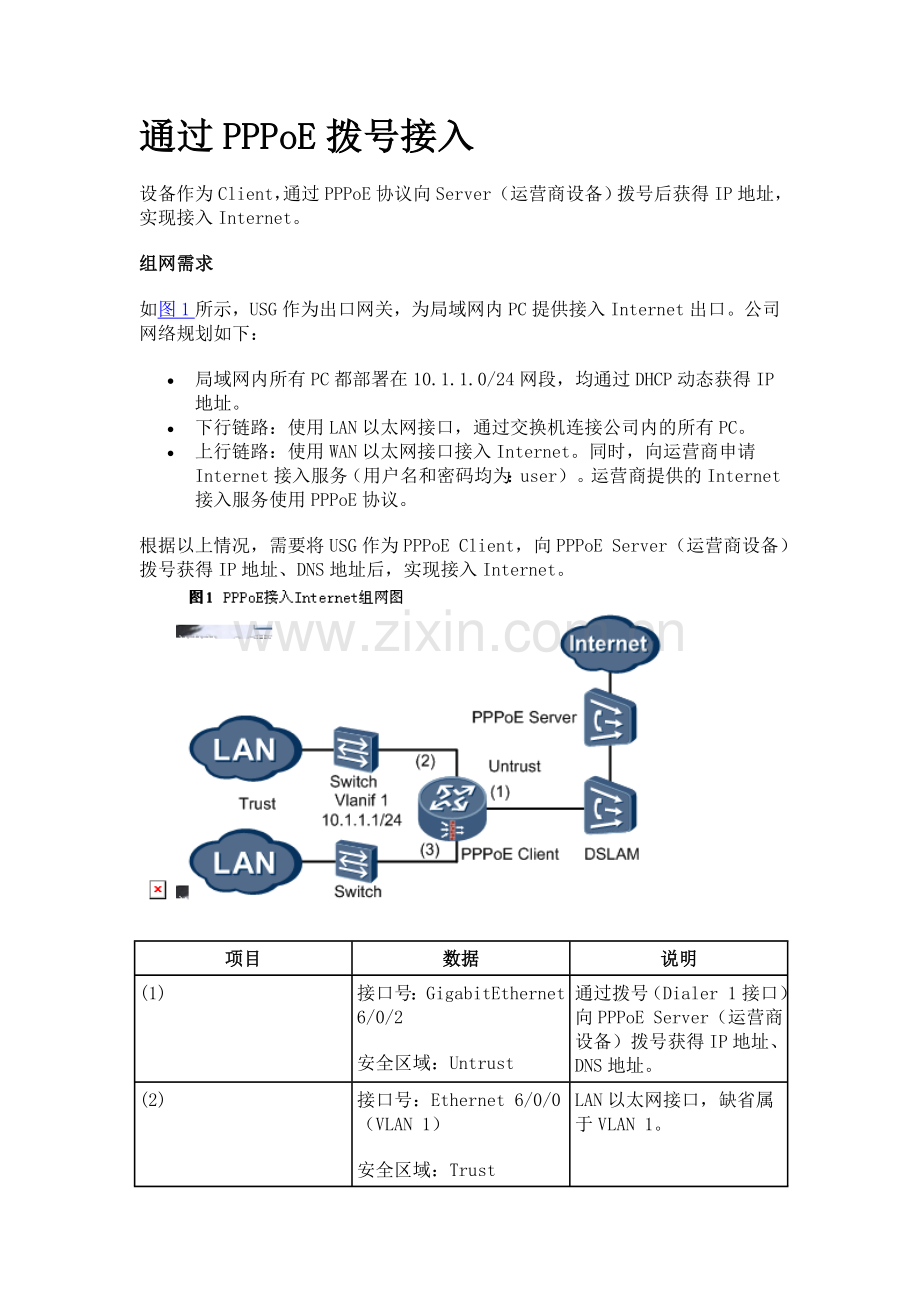

通过PPPoE拨号接入
设备作为Client，通过PPPoE协议向Server（运营商设备）拨号后获得IP地址，实现接入Internet。
组网需求
如图1所示，USG作为出口网关，为局域网内PC提供接入Internet出口。公司网络规划如下：
· 局域网内所有PC都部署在10.1.1.0/24网段，均通过DHCP动态获得IP地址。
· 下行链路：使用LAN以太网接口，通过交换机连接公司内的所有PC。
· 上行链路：使用WAN以太网接口接入Internet。同时，向运营商申请Internet接入服务（用户名和密码均为：user）。运营商提供的Internet接入服务使用PPPoE协议。
根据以上情况，需要将USG作为PPPoE Client，向PPPoE Server（运营商设备）拨号获得IP地址、DNS地址后，实现接入Internet。

项目
数据
说明
(1)
接口号：GigabitEthernet 6/0/2
安全区域：Untrust
通过拨号（Dialer 1接口）向PPPoE Server（运营商设备）拨号获得IP地址、DNS地址。
(2)
接口号：Ethernet 6/0/0（VLAN 1）
安全区域：Trust
LAN以太网接口，缺省属于VLAN 1。
(3)
接口号：Ethernet 6/0/1（VLAN 1）
安全区域：Trust
LAN以太网接口，缺省属于VLAN 1。
Vlanif 1
IP地址：10.1.1.1/24
安全区域：Trust
通过DHCP，给局域网内PC动态分配IP地址。
Dialer 1
IP地址：拨号动态获得
安全区域：Untrust
拨号接口。
· 拨号用户名：user
· 拨号密码：user
请向运营商咨询用户名和密码。

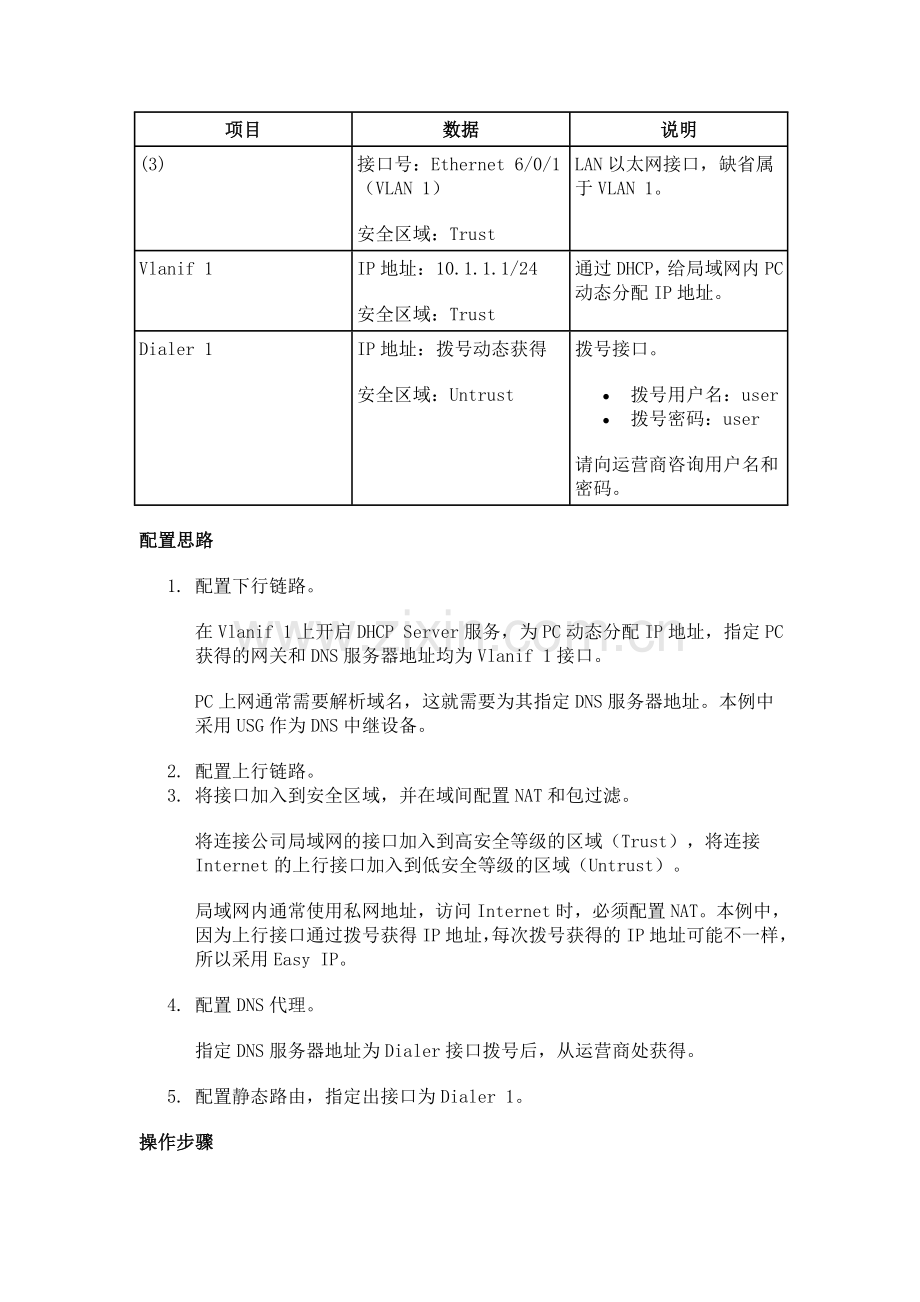

配置思路
1. 配置下行链路。
在Vlanif 1上开启DHCP Server服务，为PC动态分配IP地址，指定PC获得的网关和DNS服务器地址均为Vlanif 1接口。
PC上网通常需要解析域名，这就需要为其指定DNS服务器地址。本例中采用USG作为DNS中继设备。
2. 配置上行链路。
3. 将接口加入到安全区域，并在域间配置NAT和包过滤。
将连接公司局域网的接口加入到高安全等级的区域（Trust），将连接Internet的上行接口加入到低安全等级的区域（Untrust）。
局域网内通常使用私网地址，访问Internet时，必须配置NAT。本例中，因为上行接口通过拨号获得IP地址，每次拨号获得的IP地址可能不一样，所以采用Easy IP。
4. 配置DNS代理。
指定DNS服务器地址为Dialer接口拨号后，从运营商处获得。
5. 配置静态路由，指定出接口为Dialer 1。
操作步骤
1. 配置下行链路。
# 配置Vlanif 1接口的IP地址。
<USG> system-view
[USG] interface Vlanif 1
[USG-Vlanif1] ip address 10.1.1.1 24
# 在Vlanif 1上开启DHCP Server服务，为PC动态分配IP地址，指定PC获得的网关和DNS服务器地址均为Vlanif 1接口。
[USG-Vlanif1] dhcp select interface
[USG-Vlanif1] dhcp server dns-list 10.1.1.1
[USG-Vlanif1] quit
2. 配置上行链路。
# 创建Dialer 1接口，并启用共享DCC。
[USG] dialer-rule 20 ip permit
[USG] interface Dialer 1
[USG-Dialer1] dialer user test
[USG-Dialer1] dialer-group 20
说明：
必须确保命令dialer-group中的参数group-number和dialer-rule中的参数group-number保持一致。本配置举例中取值为20。
dialer user username命令用来启动共享DCC。其中username可以取任意值，比如abc，test。
# 配置使用协商方式获取IP地址。
[USG-Dialer1] ip address ppp-negotiate
# 配置从运营商处获得DNS服务器地址。
[USG-Dialer1] ppp ipcp dns admit-any
# 在Dialer接口下配置用户名（user）和密码（password）。
[USG-Dialer1] ppp chap user user
[USG-Dialer1] ppp chap password cipher password
[USG-Dialer1] ppp pap local-user user user cipher password
# 配置Dialer Bundle。
[USG-Dialer1] dialer bundle 1
[USG-Dialer1] quit
# 在GigabitEthernet 6/0/2上建立一个PPPoE会话，并指定该会话所对应的Dialer Bundle。
[USG] interface GigabitEthernet 6/0/2
[USG-GigabitEthernet6/0/2] pppoe-client dial-bundle-number 1
[USG-GigabitEthernet6/0/2] quit
3. 将接口加入到安全区域，并在域间配置NAT和包过滤。
# 将接口加入到安全区域。
[USG] firewall zone untrust
[USG-zone-untrust] add interface GigabitEthernet 6/0/2
[USG-zone-untrust] add interface dialer 1
[USG-zone-untrust] quit
[USG] firewall zone trust
[USG-zone-trust] add interface vlanif 1
[USG-zone-trust] add interface Ethernet 6/0/0
[USG-zone-trust] add interface Ethernet 6/0/1
[USG-zone-trust] quit
# 域间配置NAT和包过滤。
[USG] firewall packet-filter default permit all
[USG] nat-policy interzone trust untrust outbound
[USG-nat-policy-interzone-trust-untrust-outbound] policy 1
[USG-nat-policy-interzone-trust-untrust-outbound-1] action source-nat
[USG-nat-policy-interzone-trust-untrust-outbound-1] policy source 10.1.1.0 0.0.0.255
[USG-nat-policy-interzone-trust-untrust-outbound-1] easy-ip dialer 1
[USG-nat-policy-interzone-trust-untrust-outbound-1] quit
[USG-nat-policy-interzone-trust-untrust-outbound] quit
说明：
firewall packet-filter default permit all命令中，打开了所有安全区域间的包过滤。请根据网络情况关闭不需要开放的域间缺省包过滤。
4. 配置DNS代理。
5. [USG] dns proxy enable
[USG] dns server unnumbered interface dialer 1
6. 配置静态路由。
[USG] ip route-static 0.0.0.0 0.0.0.0 Dialer 1
7. 在局域网内PC上，配置自动获得IP地址和DNS服务器地址。
配置过程略，请参考PC使用操作系统的说明。
结果验证
配置完成后，通过display interface命令检查Dialer接口是否拨号成功（获得IP地址和DNS服务器地址）。
