接地要求及接地电阻测试方法

文件编号： TT/QI-6.2-02
版 次： A/0
拟 制： 林朝发
审 核： 陈永明
批 准： 林光咏
发布日期： 2013年4月25日
分 发 号：
受控状态：

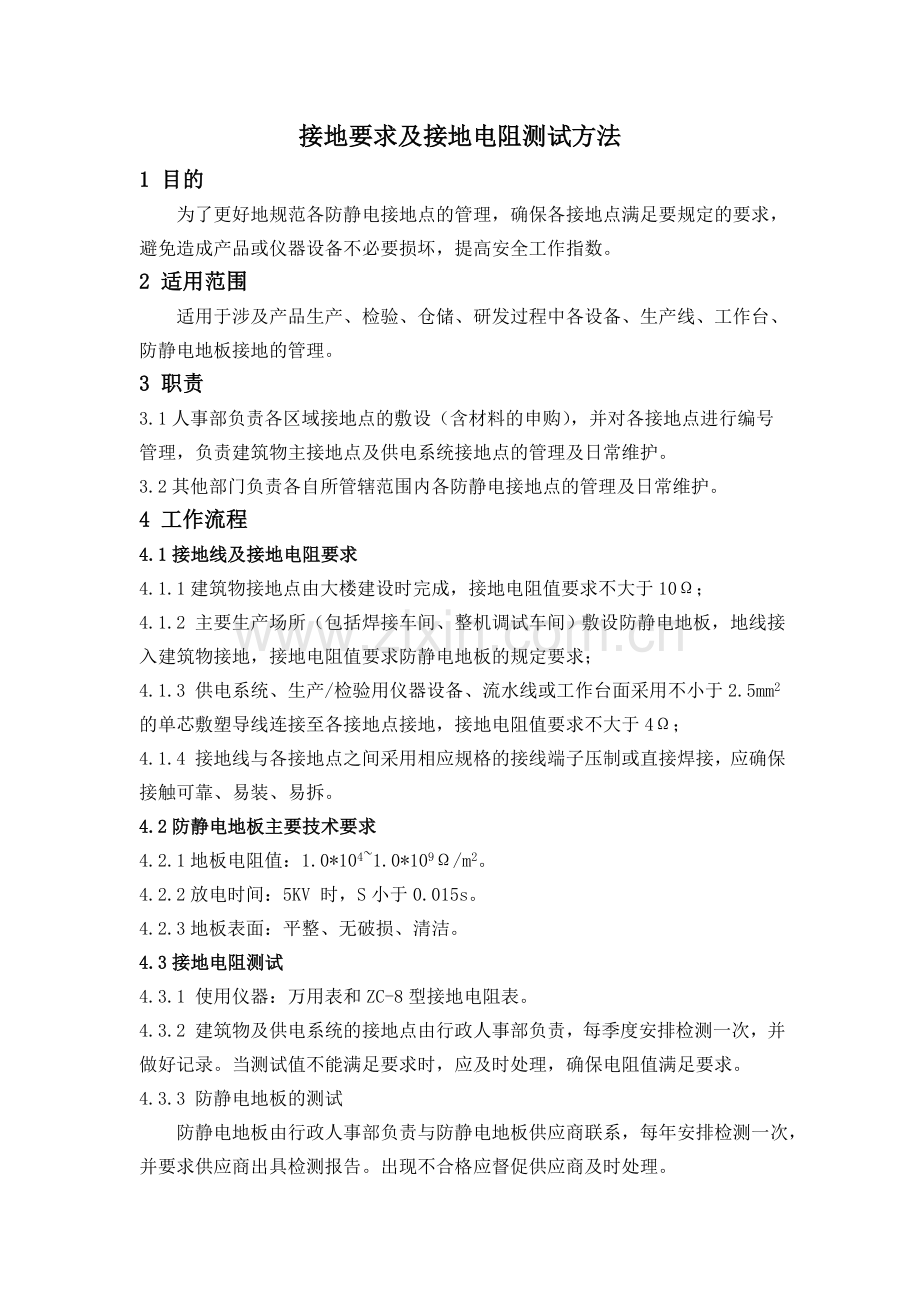

接地要求及接地电阻测试方法
1 目的
为了更好地规范各防静电接地点的管理，确保各接地点满足要规定的要求，避免造成产品或仪器设备不必要损坏，提高安全工作指数。
2 适用范围
适用于涉及产品生产、检验、仓储、研发过程中各设备、生产线、工作台、防静电地板接地的管理。
3 职责
3.1人事部负责各区域接地点的敷设（含材料的申购），并对各接地点进行编号
管理，负责建筑物主接地点及供电系统接地点的管理及日常维护。
3.2其他部门负责各自所管辖范围内各防静电接地点的管理及日常维护。
4 工作流程
4.1接地线及接地电阻要求
4.1.1建筑物接地点由大楼建设时完成，接地电阻值要求不大于10Ω；
4.1.2 主要生产场所（包括焊接车间、整机调试车间）敷设防静电地板，地线接入建筑物接地，接地电阻值要求防静电地板的规定要求；
4.1.3 供电系统、生产/检验用仪器设备、流水线或工作台面采用不小于2.5mm2的单芯敷塑导线连接至各接地点接地，接地电阻值要求不大于4Ω；
4.1.4 接地线与各接地点之间采用相应规格的接线端子压制或直接焊接，应确保接触可靠、易装、易拆。
4.2防静电地板主要技术要求
4.2.1地板电阻值：1.0*104~1.0*109Ω/m2。
4.2.2放电时间：5KV 时，S小于0.015s。
4.2.3地板表面：平整、无破损、清洁。
4.3接地电阻测试
4.3.1 使用仪器：万用表和ZC-8型接地电阻表。
4.3.2 建筑物及供电系统的接地点由行政人事部负责，每季度安排检测一次，并做好记录。当测试值不能满足要求时，应及时处理，确保电阻值满足要求。
4.3.3 防静电地板的测试
防静电地板由行政人事部负责与防静电地板供应商联系，每年安排检测一次，并要求供应商出具检测报告。出现不合格应督促供应商及时处理。
4.2.4 其他各接地点电阻值的测试由各管辖部门每月检测一次，并做好记录。当
测试值不能满足要求时，应及时反馈至行政人事部，并配合行政人事部处理，确
保电阻值满足要求。
4.4接地点的维护
4.4.1 接地点的维护管理涉及到产品质量及安全生产工作，各部门需指定专人负责各接地点的日常维护管理
4.4.2各部门应不定期的检查本管理辖区的接地线是否接触良好，对于接地点/端子生锈或接触不良的接地线应及时给予更换，接地线经处理后应重新测试接地电阻，确保经处理的接地线符合要求。
5 质量记录
5.1 接地电阻值测试记录表（TT/QR-6.2-07）

附：
泉州市铁通电子设备有限公司
接地电阻值测试记录表（TT/QR-6.2-07）
测试仪器
□ ZC-8型接地电阻表 □ 万用表 □ 其他
测 试 人

日 期

区域名称
测试点
要求
实测值
判断结果
备注

注：1.接地线母线（建筑物接地点）接地电阻值：R≦10Ω。
2.其他接地线接地电阻值：R≦4Ω。
