语音广播系统安装调试方案
广播系统设备名称及用途
1、广播喇叭（扬声器）有电动式，静电式、电磁式和离子式。其中应用最 广的为电动式扬声器，它分为纸盒扬声器和号筒扬声器两种，其主要指标称有标 称功率的阻抗等参数，应根据设计要求选择其规格型号。
2、线间变压器：用于扩音器用与扬声器之间进行阻抗变换，扩音机输出端 为高阻抗输出，扬声器端为低阴抗匹配，选用时应根据扩音机和喇叭的规格型号 进行匹满足使用和设计要求。
3、分线箱、端子箱：干线与支线分路用于联接扩音机与喇叭之间的线路， 工程较大时有假设干个。工程较小时一般仅一个，箱体应为定天时合格产品。
4、扩音机：扩音系统主机，应根据扩声系统的音质标准确性和所需容量选 择相应等级和规格的产品。
5、增音机：前级增音机又称调音盒，应根据设计要求选用定型产品。
6、声频处理设备：包括频率均衡器、人工混响器、延时器、压缩器、限幅 器以及噪声增益自动控制器等。
7、其他设备包括：唱机、收录机、话筒、控制电源、稳压电源等按设计要 求选用。
A.硬件施工安装：
1、配合装修单位在景区顶棚开始封顶时进行扬声器的安装，扬声器安装必 须牢固，整体效果美观，扬声器、噪声检测器安装位置上还需考虑距喷淋口、广 告、导向牌等影响声音传播的物体有一定的距离。
2、需现场组装的喇叭，线间变压器、喇叭箱应按设计图要求预制组装好。
3、明装声柱：根据设计要求的高度和角度位置预先设置胀管螺栓或预埋吊 挂件。
4、具有不同功率和阻抗比的成套喇叭，事先按设计要求将所需接用的线间 变压器的端头焊出引线，剥去10〜15mm绝缘外皮待用。
5、明装壁挂式分线箱、端子箱或声柱箱时，找准标高进行钻孔，埋入胀管 螺栓进行固定。要求箱底与墙面平齐。

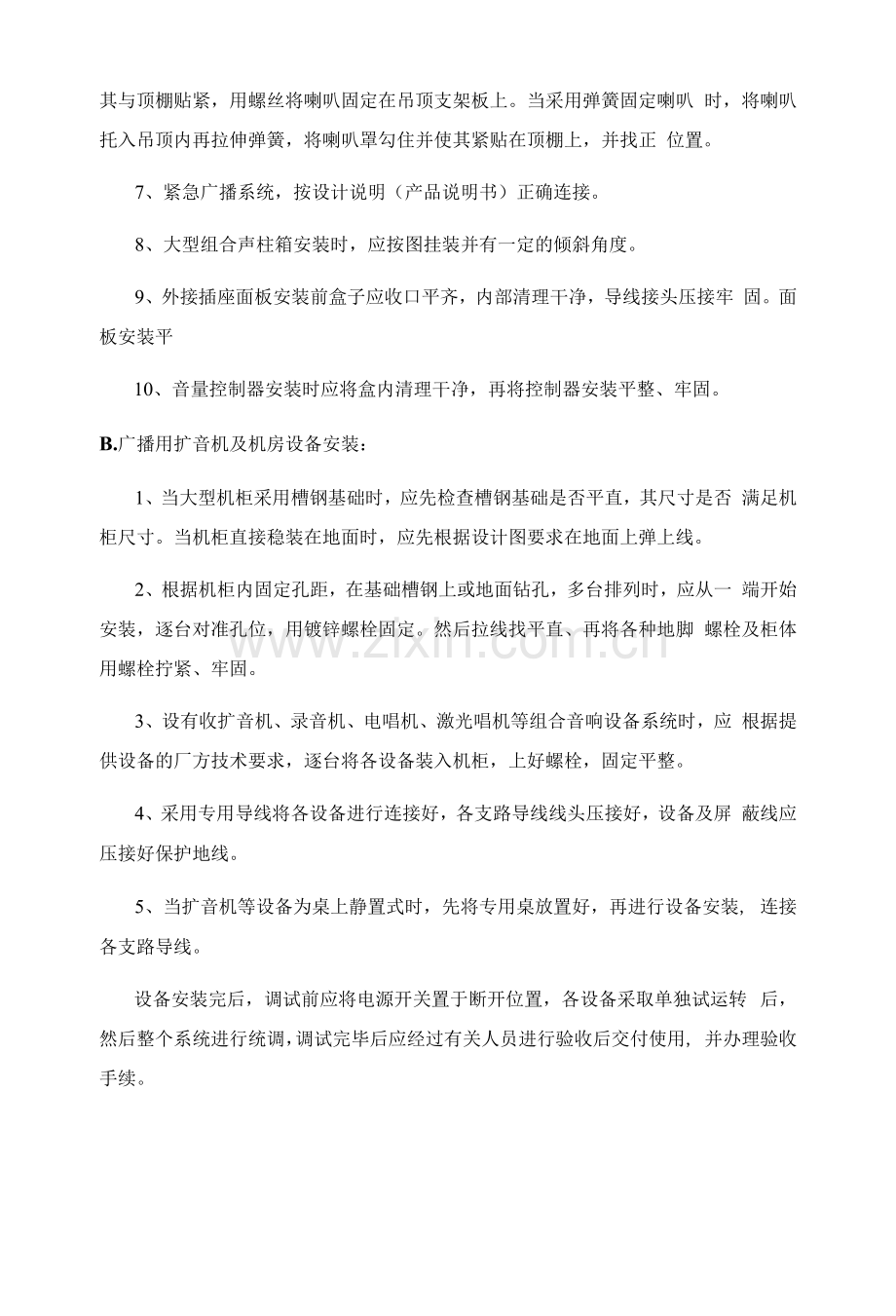

6、设置在吊顶内嵌入式喇叭，将引线用端子与盒内导线接好，再用手托着 喇叭使其与顶棚贴紧，用螺丝将喇叭固定在吊顶支架板上。当采用弹簧固定喇叭 时，将喇叭托入吊顶内再拉伸弹簧，将喇叭罩勾住并使其紧贴在顶棚上，并找正 位置。
7、紧急广播系统，按设计说明（产品说明书）正确连接。
8、大型组合声柱箱安装时，应按图挂装并有一定的倾斜角度。
9、外接插座面板安装前盒子应收口平齐，内部清理干净，导线接头压接牢 固。面板安装平
10、音量控制器安装时应将盒内清理干净，再将控制器安装平整、牢固。
B.广播用扩音机及机房设备安装：
1、当大型机柜采用槽钢基础时，应先检查槽钢基础是否平直，其尺寸是否 满足机柜尺寸。当机柜直接稳装在地面时，应先根据设计图要求在地面上弹上线。
2、根据机柜内固定孔距，在基础槽钢上或地面钻孔，多台排列时，应从一 端开始安装，逐台对准孔位，用镀锌螺栓固定。然后拉线找平直、再将各种地脚 螺栓及柜体用螺栓拧紧、牢固。
3、设有收扩音机、录音机、电唱机、激光唱机等组合音响设备系统时，应 根据提供设备的厂方技术要求，逐台将各设备装入机柜，上好螺栓，固定平整。
4、采用专用导线将各设备进行连接好，各支路导线线头压接好，设备及屏 蔽线应压接好保护地线。
5、当扩音机等设备为桌上静置式时，先将专用桌放置好，再进行设备安装, 连接各支路导线。
设备安装完后，调试前应将电源开关置于断开位置，各设备采取单独试运转 后，然后整个系统进行统调，调试完毕后应经过有关人员进行验收后交付使用, 并办理验收手续。
