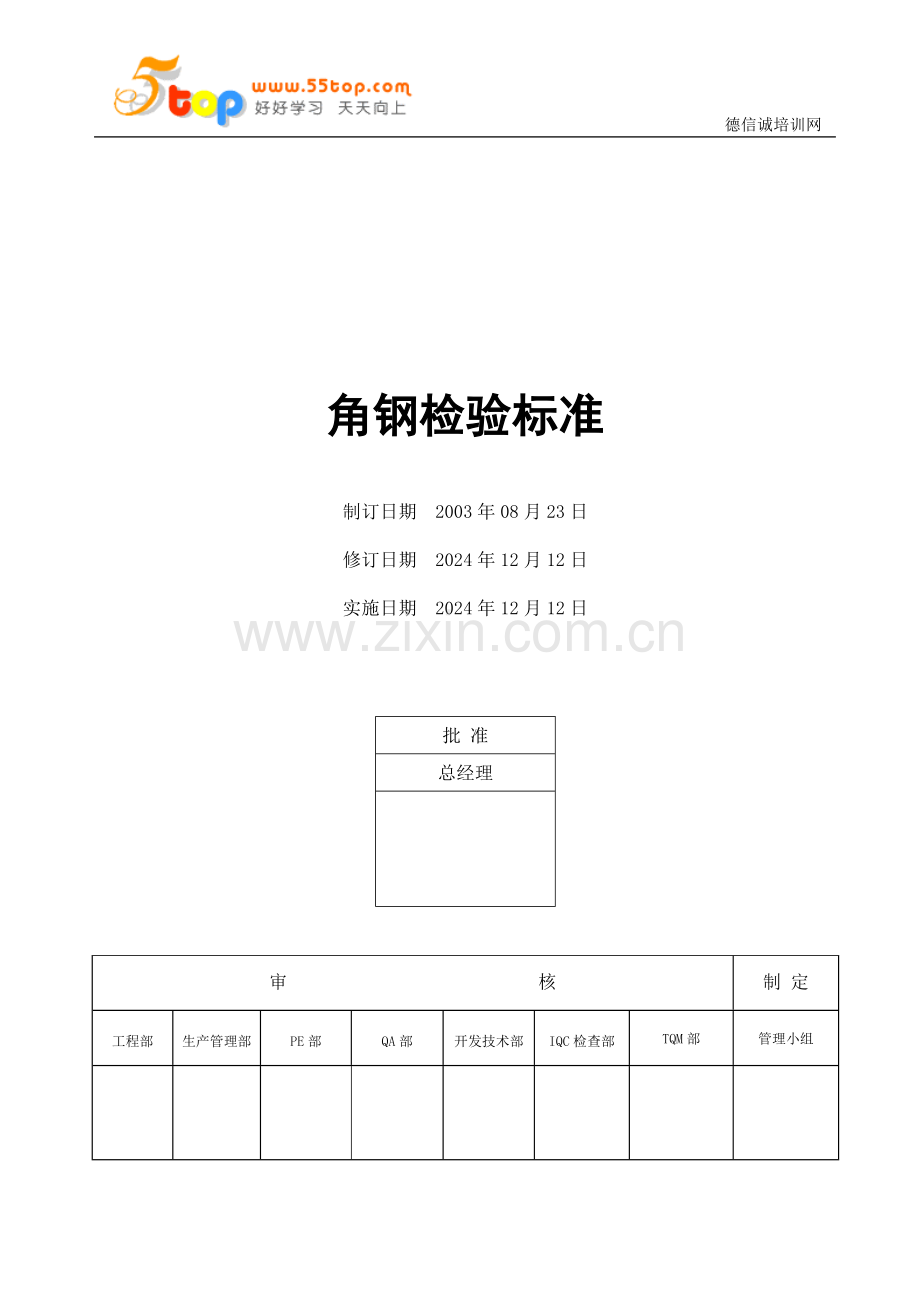

角钢检验标准

制订日期 2003年08月23日

修订日期 2024年12月12日

实施日期 2024年12月12日

批 准
总经理

审 核
制 定
工程部
生产管理部
PE部
QA部
开发技术部
IQC检查部
TQM部
管理小组

角钢检验标准

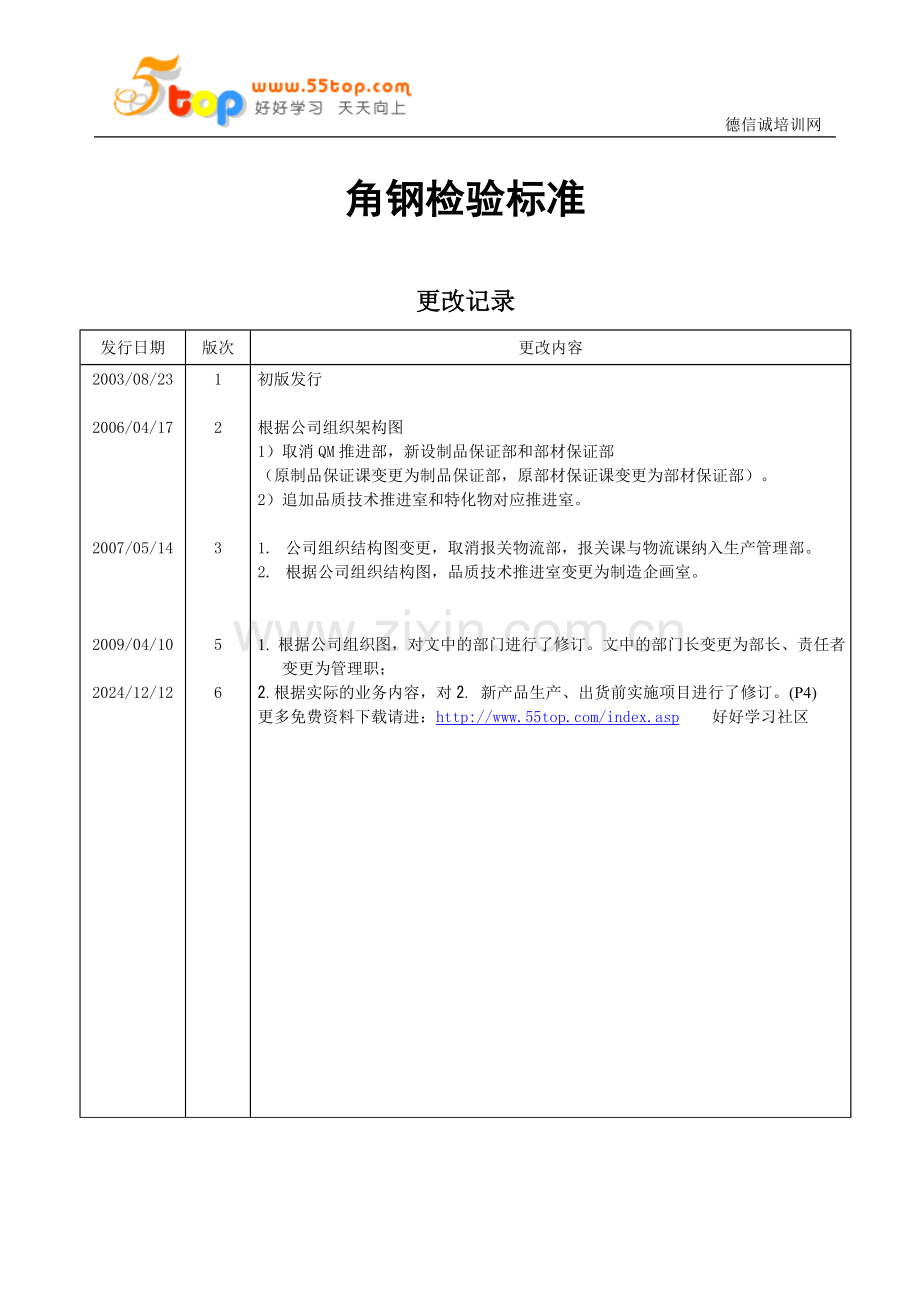

更改记录
发行日期
版次
更改内容
2003/08/23

2006/04/17

2007/05/14

2009/04/10

2024/12/12
1

2

3

5

6
初版发行

根据公司组织架构图
1）取消QM推进部，新设制品保证部和部材保证部
（原制品保证课变更为制品保证部，原部材保证课变更为部材保证部）。
2）追加品质技术推进室和特化物对应推进室。

1. 公司组织结构图变更，取消报关物流部，报关课与物流课纳入生产管理部。
2. 根据公司组织结构图，品质技术推进室变更为制造企画室。

1. 根据公司组织图，对文中的部门进行了修订。文中的部门长变更为部长、责任者变更为管理职；
2.根据实际的业务内容，对2. 新产品生产、出货前实施项目进行了修订。(P4)
更多免费资料下载请进： 好好学习社区

角钢检验标准
目 录

项目、标题 页 次
更改记录 2
目 录 3
1.总则 4
1.1适用范围 4
1.2起草、更改、作废 4
1.3目的 4
1.4权责 4
1.5.定义 4
2. 作业内容 5
3．相关文件 8
4.相关表单 8
5.流程图 9

总页数 ：9页

角钢检验标准
ＧＢ/Ｔ２１０１—８９（型钢验收、包装、标志及质量证明书的一般规定）；
ＧＢ９７８７—８８/ＧＢ９７８８—８８（热轧等边/不等边角钢尺寸、外形、重量及允许偏差）；
ＪＩＳＧ３１９２—９４（热轧型钢的形状、尺寸、重量及其容许差）；
ＤＩＮ１７１００—８０（普通结构钢质量标准）；
ГОСТ５３５—８８（普通碳素型钢技术条件）。
  根据上述标准规定，角钢应成捆交货、其捆扎道次、同捆长度等应符合规定。角钢一般属裸装交货，运输和储存均需注意防潮。
　1. 角钢的表面质量
在标准中有规定，一般要求不得存在使用上有害的缺陷，如分层、结疤、裂缝等。

　 2. 角钢几何形状偏差的允许范围
在标准中也有规定，一般包括弯曲度、边宽、边厚、顶角、理论重量等项，并规定角钢不得有显著的扭转。
3.角钢的化学成份及检验方法
（１）成分指标：角钢的化学成分属一般结构用轧制钢材系列，主要检验指标为C、Ｍn、Ｐ、Ｓ四项。根据牌号不同，含量各有差别，大致范围为C＜０.２２%、Ｍn：０.３０—０.６５%、Ｐ＜０.０６０%、Ｓ＜０.０６０%。

　　（２）检验方法：检测上述化学成分时，常用的标准检验方法有ＧＢ２２３、ＪＩＳＧ１２１１—１２１５、ＢＳ１８３７、ＢＳ手册１９、ГОСТ２２５３６等。
3. 机械性能检验
（１）检验方法：

　　①拉伸试验方法。常用的标准检验方法有ＧＢ/Ｔ２２８-８７、ＪＩＳＺ２２０１、ＪＩＳＺ２２４１、ＡＳＴＭＡ３７０、ГОСТ１４９７、ＢＳ１８、ＤＩＮ５０１４５等；② 弯曲试验方法。常用的标准检验方法有ＧＢ/Ｔ２３２-８８、ＪＩＳＺ２２０４、ＪＩＳＺ２２４８、ＡＳＴＭE２９０、ГОСТ１４０１９、ＤＩＮ５０１１１等。

　　（２）性能指标：考核角钢性能的检验项目主要为拉伸试验和弯曲试验。指标包括屈服点、抗拉强度、延伸率及弯曲合格等项。
角钢俗称角铁、是两边互相垂直成角形的长条钢材。有等边角钢和不等边角钢之分。等边角钢的

　 4.两个边宽相等。其规格以边宽×边宽×边厚的毫米数表示。如“∠30×30×3”，即表示边宽为
 　30毫米、边厚为3毫米的等边角钢。也可用型号表示，型号是边宽的厘米数，如∠3#。型号不表示同一型号中不同边厚的尺寸，因而在合同等单据上将角钢的边宽、边厚尺寸填写齐全，避免单独用型号表示。热轧等边角钢的规格为2#-20#。

5.角钢的规格
角钢的规格用边长和边厚的尺寸表示。目前国产角钢规格为２—２０号，以边长的厘米数为号数，同一号角钢常有２—７种不同的边厚。进口角钢标明两边的实际尺寸及边厚并注明相关标准。一般边长１２.５cｍ以上的为大型角钢，１２.５cｍ—５cｍ之间的为中型角钢，边长５cｍ以下的为小型角钢。
