回填土专项方案.doc

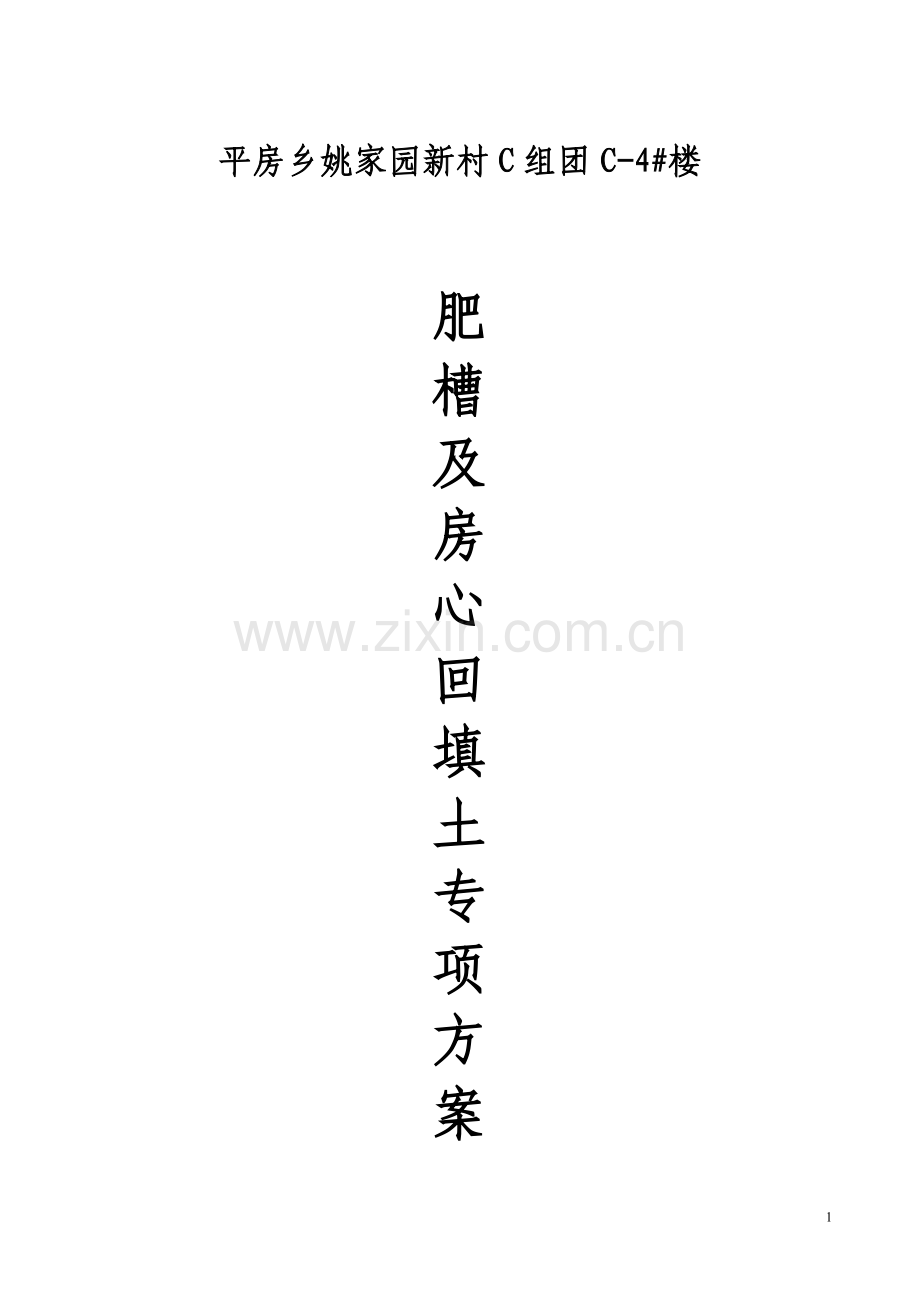

平房乡姚家园新村C组团C-4#楼

肥
槽
及
房
心
回
填
土
专
项
方
案

肥槽及房心回填土专项方案审批表

表号：THQEOP—09表02
编号：
工程名称
平房乡姚家园新村C组团C-4#楼
结构形式
砼剪力墙结构
面 积
29517.66m2
（地上面积26448.80m2，地下面积3068.86m2）
层 数
地下二层，地上十八层
建设单位
北京市聚鑫城开发有限责任公司
施工单位
北京市朝阳田华建筑集团公司第六分公司
编制部门
C-4#楼技术组
编 制 人
崔娱海
编制时间
年 月 日
报审时间
年 月 日
审批部门
第六分公司总工办
审批时间
年 月 日
审 批 人

审批意见：（填写讨论的主要结论包括应修改的部分）

肥槽及房心回填土专项方案

一、 编制依据
1、 建筑安装分项工程施工工艺规程（DBJ/T01-26-2003）
2、 施工组织设计
3、 施工图纸、图纸会审记录
二、 工程概况
因具体施工时，灰土与素土的界线很难控制，为保证地下室防水质量，我部决定全部采用2∶8灰土回填，回填前用50厚聚苯板对防水层进行保护，回填深度为7.00m。地库内素土回填至地梁上平，回填深度0.55m。
三、 施工准备
1、 技术准备：绘制肥槽回填取样试验平面节点图和剖面图。（后附图）
2、 机具、材料准备：筛子（孔径40～60mm）、铁锹、铁耙、三级配电箱、电缆线、喷壶、电夯、手推车、白灰粉、环刀、手槌、塑料袋、编号牌、天平台秤、饭盒、酒精、打火机等。
四、 施工安排
肥槽回填要求5月1日前结束。地下室第一段顶板砼浇筑完毕后，派人对西侧后浇带以东的外墙进行剔凿、打磨、修补等处理，对外墙阴阳角处做成小圆角，以利于防水层施工。待后浇带以东防水层做完后，（因时间紧迫，防水应由西向东流水施工）检查第一段合格，经监理验收第一段合格后，便可以进入肥槽回填土施工。
五、 主要施工方法
根据规范要求，回填前应清除基槽内垃圾等杂物，对外墙防水质量验收合格并要办好隐检手续。
根据图纸要求，肥槽和房心回填土压实系数为0.94。
1、 工艺流程：
基槽清理→土质检验→分层铺土、耙平→夯打密实→找平验收
（1） 基槽清理：回填土前应将基槽内的杂物、垃圾清理干净，基槽回填土必须清理到基础底面标高，将回落的松散土、石子、砼等清理干净；房心回填时应清理到基础上表面。
（2） 检查土的含水率是否在控制范围之内（即手握成团，落地开花）；如落地后仍然成团，则说明土太湿，应充分翻松晾晒，或均匀地掺入干土；如手握不能成团时，则说明土太干，可用喷壶洒水湿润。
（3） 回填土应分层夯实，每层铺土厚度按蛙式打夯机铺土厚度200～250mm，局部机械不能打夯的应按人工夯实不超150mm厚进行虚铺，并随之耙平。
（4） 回填土每层至少夯打三遍，打夯应一夯压半夯，夯夯相连，纵横交叉，严禁用水浇使土下沉的“水夯”法。
（5） 分段夯实时，交接处应呈阶梯形，且不得漏夯，上下层错缝距离不得小于1m。
（6） 遇有引出室外的水电管道处打夯时，为防止管道中心线位移或损坏管道，应采用人工先在管子两侧填土用木夯夯实，并应由管道两侧同时进行，直至管底130mm时进行找平，并在管底做50厚C10砼垫层，并在垫层上沿管道两侧各50mm处砌120厚砖墙，砌筑高度应略高于管道上平面30mm，然后垂直于管道砌砖，将管道保护好。管道下部预留80mm空隙，以防结构沉降时损伤管道，然后可继续人工回填至管顶0.5m以上（即两步）时，方可用蛙式打夯机进行夯实。
（7） 环刀取样：回填土每层夯实后，应用环刀取样，实测回填土的最大干密度，得到要求后才允许再铺上一层的土，直至回填全部完成。环刀取样是按照绘制的平面布点图，按各点编号每层逐个取样，并把每一点的土样单独放到塑料袋内，同时把与其相对应的号码一同放进塑料袋内，由试验员把土样送往试验室进行检测。地库内房心素土回填时，环刀取样按照CD结02：11～25/G～M之间每间取一点，取样方法与上相同。
（8） 施工现场临时测试干容重：为不影响回填正常进行，施工现场应进行临时干容重测试，方法如下：将环刀取下的土样放到饭盒内，将100%的工业酒精倒入饭盒内，并用开刀把土样和酒精搅拌均匀，然后点火使酒精充分燃烧。如一次放入的酒精太少，可再倒入一次，直至把土样内的水分全部烘干，最后用天平台秤称出干土的总重量，除以土的体积后得出回填土的干容重。如果得出的干容重小于击石试验最大干密度*0.94，说明夯实不够应继续夯实，如果大于或等于击石试验最大干密度*0.94说明回填夯实达到要求。
六、 质量要求
1、 回填土夯实后的最大干密度，其合格率不应小于90%，不合格土的最大干密度的最低值与设计值的差不应大于0.08g/cm3，且不集中。
2、 回填土分层厚度及含水率必须符合设计要求和施工规范的规定。
回填土允许偏差见下表：
项 次
项 目
允许偏差值（mm）地槽
检查方法
主控项目
1
标高
-50
用水准仪检查
2
分层夯实系数
0.94

一般项目
2
表面平整度
20
用2m靠尺或水平仪检查
3
分层厚度及含水量
人工夯200机夯250
抽样检查
七、 施工安全措施
回填土夯实时需要使用打夯机，操作人员必须穿绝缘鞋，戴绝缘手套，并且一人扶夯，一人提线，防止触电伤人。
打夯机应部件齐全，必须有控制开关，电缆线应完好无损，不得有破损或残缺，以免漏电伤人。
打夯机必须接地接零，并有漏电保护器，一旦有漏电现象，能够立即自动切断电源，确保人身安全。
回填土打夯操作前必须有安全技术交底和技术交底，操作人员必须按照安全技术交底和技术交底内容认真学习，条条落实执行。
