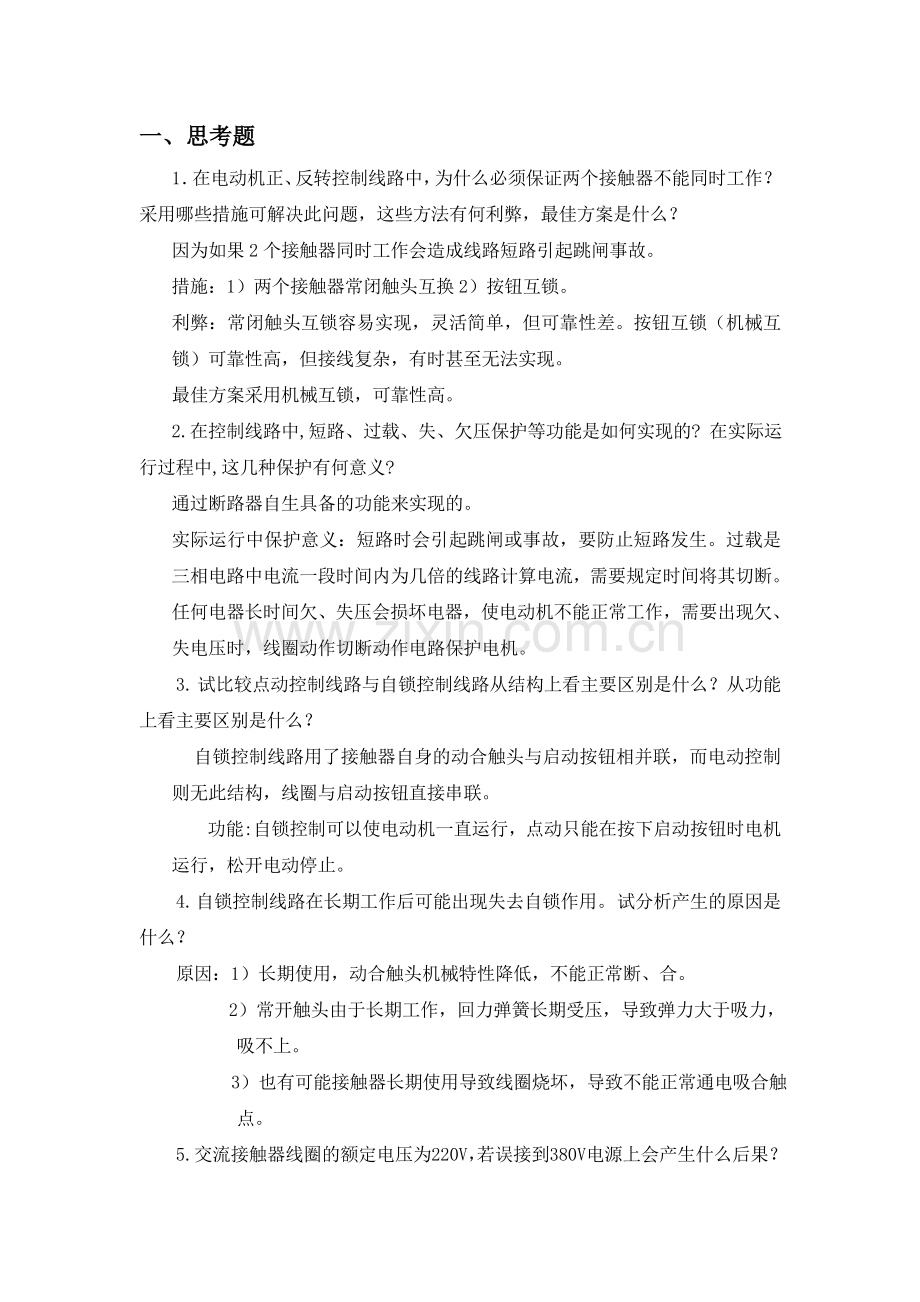

一、 思考题1 在电动机正、反转控制线路中，为什么必须保证两个接触器不能同时工作？采用哪些措施可解决此问题，这些方法有何利弊，最佳方案是什么？因为如果2个接触器同时工作会造成线路短路引起跳闸事故。措施：1）两个接触器常闭触头互换2）按钮互锁。利弊：常闭触头互锁容易实现，灵活简单，但可靠性差。按钮互锁（机械互锁）可靠性高，但接线复杂，有时甚至无法实现。最佳方案采用机械互锁，可靠性高。2. 在控制线路中,短路、过载、失、欠压保护等功能是如何实现的? 在实际运行过程中,这几种保护有何意义?通过断路器自生具备的功能来实现的。实际运行中保护意义：短路时会引起跳闸或事故，要防止短路发生。过载是三相电路中电流一段时间内为几倍的线路计算电流，需要规定时间将其切断。任何电器长时间欠、失压会损坏电器，使电动机不能正常工作，需要出现欠、失电压时，线圈动作切断动作电路保护电机。3. 试比较点动控制线路与自锁控制线路从结构上看主要区别是什么？从功能上看主要区别是什么？ 自锁控制线路用了接触器自身的动合触头与启动按钮相并联，而电动控制则无此结构，线圈与启动按钮直接串联。功能:自锁控制可以使电动机一直运行，点动只能在按下启动按钮时电机 运行，松开电动停止。4. 自锁控制线路在长期工作后可能出现失去自锁作用。 试分析产生的原因是什么？原因：1）长期使用，动合触头机械特性降低，不能正常断、合。 2）常开触头由于长期工作，回力弹簧长期受压，导致弹力大于吸力，吸不上。 3）也有可能接触器长期使用导致线圈烧坏，导致不能正常通电吸合触点。5. 交流接触器线圈的额定电压为220V，若误接到380V 电源上会产生什么后果？反之，若接触器线圈电压为380V，而电源线电压为220V，其结果又如何？1）线圈自生发热，由于电流热效应，且随着时间加长，线圈绝缘层绝缘性能 降低，严重时会使线圈烧毁，由于线圈交流电压，会产生交变磁通，在经 过铁心内部时，电压增大，磁通增强。产生磁滞效应和涡流效应，铁芯发 热。2） 电压过低，可能吸不上，再有一种情况就是吸上了但接触不良。6. 在主回路中，熔断器和热继电器热元件可否少用一只或两只？熔断器和热继电器两者可否只采用其中一种就可起到短路和过载保护作用？为什么？ 严格来说不可以，热继电器和熔断器本身具有不同的使命，热继电器通过整 定好的过载电流进行过载保护，其原理是通过过流元件上所流过的电流产生能量，是金属片变形实现过载保护，对于短路而言，电流是瞬时增大金属片不会发热变形，电机已经被烧毁，故行使的功能不同 7. 如用PLC来控制线路该做如何改动？程序该怎么写？
