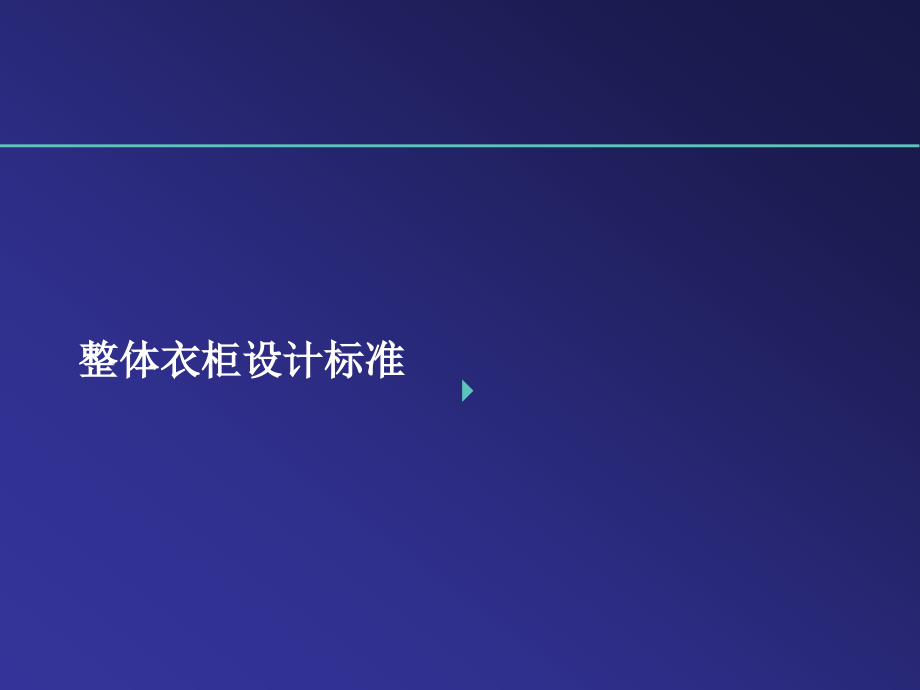

欧派衣柜设计标准.ppt

,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,整体衣柜设计标准,内容大纲,整体衣柜的功能分区,趟门衣柜的设计标准,直型柜的设计标准,顶柜的设计标准,转角柜的设计标准,圆弧柜的设计标准,趟门的设计标准,平开门衣柜的设计标准,开放式衣柜的设计标准,功能件的尺寸标准,书柜类的设计标准,一、整体衣柜的功能分区,悬挂区,叠放区,储物区,功能区,展示区,二、趟门衣柜的设计标准,1,、直型柜的设计标准,标准宽度：,312mm,、,462mm,、,562mm,、,782mm,、可变尺寸,小于1182mm的任意尺寸,以上尺寸为,单元柜,净空宽度,，其中一个“一”字柜里只能存在一个可变尺寸,此宽度标准时针对传统的,cad,下单的要求设定的，用,2020,下单,取消以上标准，只要保证有功能件功能配件的单元柜是标准就可以。,尺寸超宽：,1182mm-1600mm,，背板用,9mm,板加,LY3902,铝框进行拼接,产品整体宽度大于,2.4,米以上应考虑分两个单体柜拼制,标准深度：,600mm,、,650mm,外侧板为,600mm,，中侧板为,490mm,外侧板为,650mm,，中侧板为,550mm,标准高度：,1950mm,、,2100mm,、,2250mm,、,2400m,（如有需要，可在以上设计标准高度上加顶柜，特殊高度,2150mm,的使用见下页）,单元柜上下分格参数，以下数据仅供参考：,衣柜固层最佳设计参考高度（,L,架小侧板的设计高度）为,987mm,、,1137mm,对应分格层高参考净空,317mm,、,367mm,进级,2150mm,高度柜体的特殊标准使用,增加,2150mm,高度标准的原由：,客户要求门后上方加吊柜，与带顶柜的衣柜上方平齐。,一般门的高度是,2000mm,，有部分门的包线（门套）宽度是,100mm,，另外加上边缘不齐，实际可装尺寸为,2110 mm,或,2120 mm,左右，为规范级差，定为,2150mm,高度标准；,如果门的包线（门套）不是,100mm,（一般是,60mm,或,70mm,），则不需使用,2150mm,标准高度，用常规的,2100mm,标准高度即可。,2150mm,高度柜体的特殊标准使用,使用,2150mm,高度柜体的条件：,客户做,2150mm,标准高度的主体柜加顶柜，其前提条件必须是房间门上方装吊柜的情况下才能使用，如单独做,2150mm,高的主体柜，或加顶柜，算非标。,单独做,2150mm,高的主体柜，或者再加顶柜，都算非标。,二、趟门衣柜的设计标准,2,、顶柜的设计标准,标准宽度：,以平开门门板的宽度,300mm500mm,为标准，,门板的宽度一致,为设计和计价标准，即单开门的顶柜宽度范围为,300500mm,，对开门的顶柜宽度范围为,600mm1000mm,。,标准深度：,600mm,、,650mm,（与下柜深度一致,）,标准高度：,400600mm,（,2020,软件设计中取消原来,50mm,为一个进级的要求）,二、趟门衣柜的设计标准,3,、转角柜的设计标准,标准宽度：,900mm*900 mm,（配,490mm,深柜体）,900mm*1050mm,（配,550mm,深柜体）,标准深度：,490mm,、,550mm,标准高度：,1950mm,、,2100mm,、,2250mm,、,2400mm,二、趟门衣柜的设计标准,4,、圆弧柜的设计标准,标准宽度：,a,、圆弧柜最小边不得小于,270mm,，,即,W/D270mm,。,b,、当,DW,时；规范后为,4,种模板：,370,W270,，,R=200,；,470,W370,，,R=300,；,570,W470,，,R=400,；,650W570,，,R=500,；,W,650,时，不做圆弧。,c,、当,W,D,，,R,的值为短边,(D),尺寸范围內中的,R,，,即将,b,中的,W,换成,D,例如：,W=650,D=450,此,R,角,300,。,标准深度和标准高度与趟门标准一致,二、趟门衣柜的设计标准,5,、趟门的设计标准,标准宽度：,600mm,W,1200mm,标准高度：,1800mm,H,2800mm,单扇趟门尺寸的计算公式：,W=(,柜体宽度,-2*,外侧板厚度,+,重叠边框宽度,)/,门板扇数,H=,柜体高度,-,上下垫板厚度,因有些趟门受材料性能影响，所以各款式趟门的具体设计标准请参阅相关司技通知,三、平开门衣柜的设计标准,标准宽度,：,单扇门宽度,300mm-500mm,，,以衣柜门板的宽度一致为设计和计价标准，即一个正视面的衣柜（不含转角柜），不管是单个柜体还是多个柜体组成，只要所有门板的宽度一致则算标准。,标准高度：,与趟门衣柜的标准一致，,1950mm,、,2100mm,、,2250mm,、,2400m,标准深度：,如果衣柜门板为,内嵌门,，外侧板深度不变，其它板件随门板厚度不同而内进相应尺寸；外侧板深度分别为,570mm,和,600mm,如果衣柜门板为,外盖门,，其深度（含门板）分别为,570mm,和,600mm,三、平开门衣柜的设计标准,平开门的圆弧柜、转角柜、顶柜设计标准与趟门衣柜的设计标准相比较，除了在深度上有差别，其余与趟门衣柜标准无差别。,四、开放式衣柜的设计标准,开放式衣柜,就是所谓的无门衣柜，大多用于衣帽间等较大空间的地方。主要包括无门的板式衣柜和框架式衣柜。,无门的板式衣柜,设计标准与趟门的设计标准基本一致。区别在于无门的衣柜不需要做门，可省去趟门占用的上下轨道用的空间，柜子深度为,490mm,或,550mm,。,框架式衣柜,由立柱与板材组合而成，框架式衣柜由,YL680,为框架,框架式衣柜,YL680,框架柜,标准宽度：,500,1000mm,（,500mm,、,600mm,、,700mm,、,800mm,、,900mm,、,1000mm,）,标准深度：,木层板、吊抽柜为,520mm,玻璃层板为,400mm,标准高度：,2250mm,、,2400mm,、,2600mm,五、功能件的设计标准,抽屉：,标准宽度：,462mm,、,562mm,、,782mm,标准深度：,420mm,标准高度：抽面,180mm,、抽侧,130mm,拉板：,标准宽度：,462mm,、,562mm,标准深度：,468mm,五、功能件的设计标准,裤架：,标准宽度：,462mm,、,562mm,、,782mm,标准深度：,420mm,（只配三节路轨）,格子架：,标准宽度：,462mm,、,562mm,、,782mm,标准深度：,420mm,六、非衣柜类的设计标准,欧派非衣柜类的产品包括书柜、电视柜、书桌、酒柜、展示柜、床、床头柜等。部分产品设计标准以样品为准，按照公司规定设计。,六、非衣柜类的设计标准,书柜产品的设计形式：,一字型（常见）,L,型,U,型,六、书柜类的设计标准,书柜标准高度：,1800mm,、,1950mm,、,2100mm,、,2250mm,、,2400mm,，如有需要，在以上设计标准高度上面均可加顶柜（顶柜适宜设计高度：,400-800mm,，,50mm,一个晋级，,但是用,2020,下单，,50mm,晋级仅作为参考）,书柜标准宽度：,平开门书柜以平开门门板标准为标准,趟门书柜以趟门门板标准为标准,开放式书柜净空宽度为,400mm1000mm,，以,100mm,为递增标准,以上宽度标准针对,cad,下单，如果用,2020,下单，可以根据客户需求尺寸自行设计，也作为标准,六、书柜类的设计标准,书柜标准深度：,趟门书柜：外侧板为,400mm,，中侧板为,300mm,平开门书柜：,外盖平开门书柜（不含门板）：柜体侧板为,360mm,内嵌平开门书柜：外侧板为,400mm,，其它板件随门板厚度不同而内进相应尺寸,开放式书柜：侧板深度为,300mm,、,360mm,、,400mm,书柜脚线设计标准高度,H,：,40mm,、,70mm,
