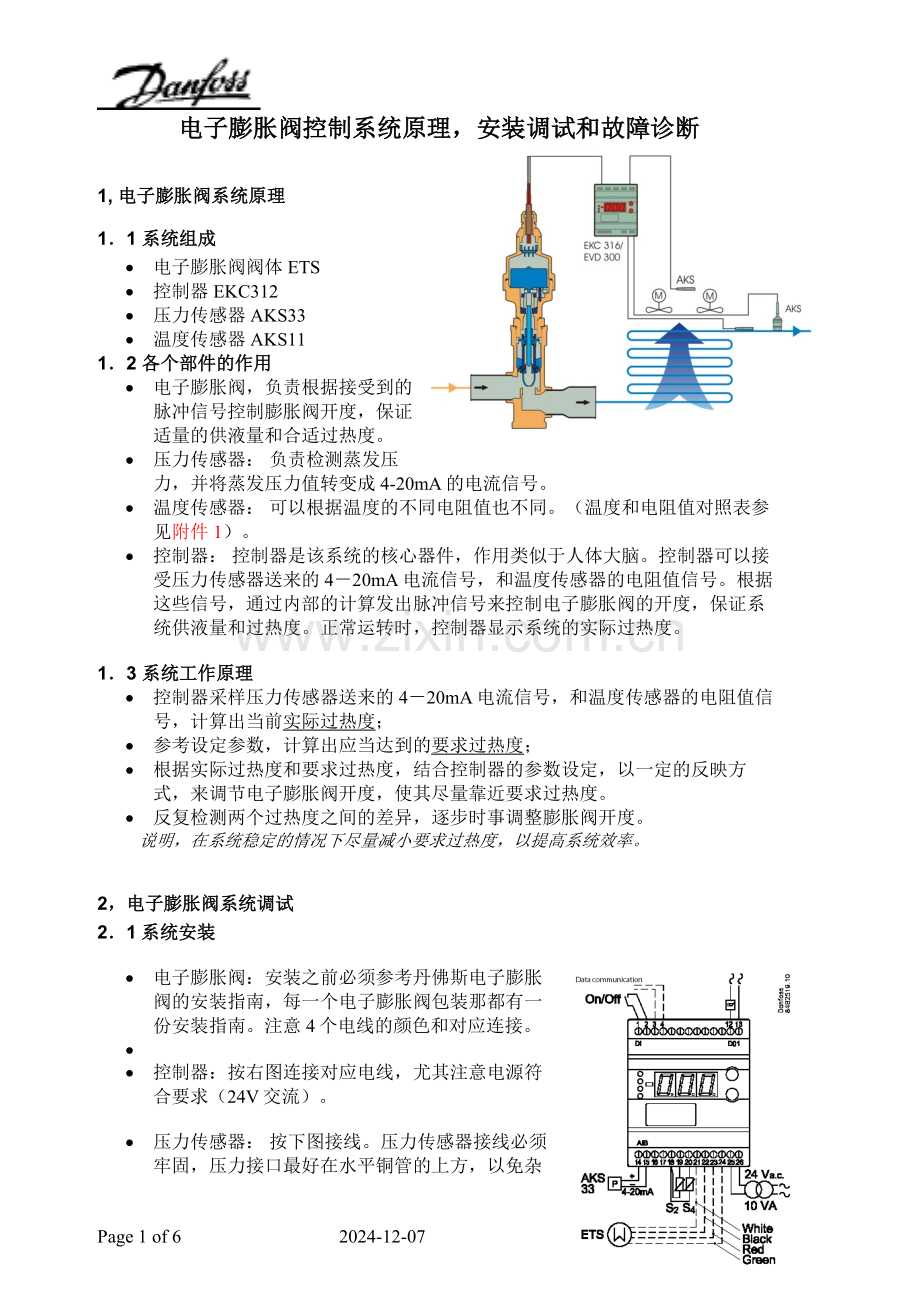

电子膨胀阀控制系统原理，安装调试和故障诊断

1, 电子膨胀阀系统原理
1．1 系统组成
· 电子膨胀阀阀体ETS
· 控制器EKC312
· 压力传感器AKS33
· 温度传感器AKS11
1．2 各个部件的作用
· 电子膨胀阀，负责根据接受到的脉冲信号控制膨胀阀开度，保证适量的供液量和合适过热度。
· 压力传感器： 负责检测蒸发压力，并将蒸发压力值转变成4-20mA的电流信号。
· 温度传感器： 可以根据温度的不同电阻值也不同。（温度和电阻值对照表参见附件 1）。
· 控制器： 控制器是该系统的核心器件，作用类似于人体大脑。控制器可以接受压力传感器送来的4－20mA电流信号，和温度传感器的电阻值信号。根据这些信号，通过内部的计算发出脉冲信号来控制电子膨胀阀的开度，保证系统供液量和过热度。正常运转时，控制器显示系统的实际过热度。

1．3 系统工作原理
· 控制器采样压力传感器送来的4－20mA电流信号，和温度传感器的电阻值信号，计算出当前实际过热度；
· 参考设定参数，计算出应当达到的要求过热度；
· 根据实际过热度和要求过热度，结合控制器的参数设定，以一定的反映方式，来调节电子膨胀阀开度，使其尽量靠近要求过热度。
· 反复检测两个过热度之间的差异，逐步时事调整膨胀阀开度。
说明，在系统稳定的情况下尽量减小要求过热度，以提高系统效率。

2，电子膨胀阀系统调试
2．1系统安装

· 电子膨胀阀：安装之前必须参考丹佛斯电子膨胀阀的安装指南，每一个电子膨胀阀包装那都有一份安装指南。注意4个电线的颜色和对应连接。
·
· 控制器：按右图连接对应电线，尤其注意电源符合要求（24V交流）。

· 压力传感器： 按下图接线。压力传感器接线必须牢固，压力接口最好在水平铜管的上方，以免杂质堵塞。如果使用过渡铜管连接压力接口，过渡铜管的长度应当尽量短。保证压力传感器固定牢固，以免运输震动损坏传感器。

· 温度传感器： 温度传感器必须牢固的紧贴管壁，并用保温层可靠包裹，同时使用卡篐固定。温度传感器应当仅仅感受吸气温度。温度传感器本省的长度如果不够，续接的导线长度不得超过3米。

2．2系统调试
· 检查各个线路的连接是否符合对应文件的要求（详细参见附件2）；
· 检查各个部件固定是否正确，电源是否符合要求；
· 给机组上电；
· 控制器开机必须设定的参数（详细参数列表参见附件3，如何使用控制器来设置参数见附件4）：

控制内容
代码
说明
默
认
值
满液式
建议
参数
干式建议
参数
风冷/水冷
1
比例参数
n04
决定开机时膨胀阀的初始开度和运转时电子膨胀阀对过热差异的反映幅度。Kp值越大，开机是开度越大，膨胀阀反映越快。如果开机低压保护，增加n20.如果开机开度过大（如90％开度，且其对应冷量并远高于整机冷量），降低n20.
3

2
过热度最大值
n09
允许的过热度最大值
10

3
过热度最小值
n10
允许的过热度最小值
4

4
过热度放大系数
N20
开机时，由于尚无过热度，根据蒸发压力降低的幅度决定阀的开度。N20越大，初始开度越大。如果开机低压保护，增加n20.如果开机开度过大（如90％开度，且其对应冷量并远高于整机冷量），降低n20.
0.4

6
从0％到100％开启所需要的总步数

N37
根据电子膨胀阀型号不同，输入不同值：
ETS50： 262 ETS100： 353
ETS250： 381 ETS400：381
263

7
压力传感最低值
o20
设置压力传感器的最低压力。可以根据采用的压力传感器的最小值，来确认此值。
-1

8
压力传感最高值
o21
设置压力传感器的最低压力， 可以根据采用的压力传感器的最大值，来确认此值。
12

9
制冷剂选择
o30
机组冷媒的不同输入不同参数（共29种冷媒）
1：R12; 2：R22; 3：R134a; 其他冷媒参见手册
0

· 经检查上述参数合乎技术要求，可以开机。
· 如果开机时，机组有低压保护，考虑调小参数n04和调大参数n20;
· 如果发现过热度波动，考虑适度增加n09和n10，或者降低Kp(n04),或者增加Tn (n05);
· 如果发现系统回液，考虑调高过热度参数n09和n10。

2．3控制系统显示
机组正常运转时，控制可以显示机组部分参数：

3，电子膨胀阀系统故障诊断
3．1 如何鉴别控制器，温度和压力传感器是否正常？
当控制器显示故障后，检查控制的错误报警代码。

· 当报警显示E15,E16,检查温度传感器是否正确。
检查温度传感器： 取下温度传感器的接线，用万用表测量温度传感器阻值。如果和附件1中阻值一致或误差很小，则表明温度传感器没有问题。反之，更换温度传感器。
· 当控制器报警显示E20, 表明压力传感器或者其设定，接线有问题。
压力传感器的检查：（1）通过控制器的u25读取蒸发压力值，并和压力表的比对，如果基本一致说明压力传感器正常。（2）检查压力传感器的接线是否正确，牢靠。 （3）检查压力传感器的上下限和控制器的o20, o21的设置是否一致。（4） 拆下压力传感器在控制器14脚接线 ，考持控制器开启，用完用表测量控制器14脚和压力传感器1脚之间的电流。正常电流应当是，压力传感器最大标称压力对应20mA, 最小标称压力对应4mA, 其他压力在期间呈线形关系。

· 如果显示E1，表明控制器有故障。更换控制器。

3．2 如何鉴别电子膨胀阀是否正常？
如果怀疑电子膨胀阀有问题（控制器无法控制膨胀阀）：
· 将控制的控制方式调节到手动控制状态：将控制器参数018设定成3，然后可以通过o45来手动控制膨胀阀的开度（0标识0％开度，100标识100％开度）。
· 如果手动控制可以工作（可以通过低压压力，过热度等来判断），则表明电子膨胀阀正常。
· 如果手动控制无法工作，表明有可能电子膨胀阀阀体有故障。再次检查接线是否松动，是否有人调整过接线等。或者测量膨胀阀的相间电阻，正常应当为52ohm±10%.
