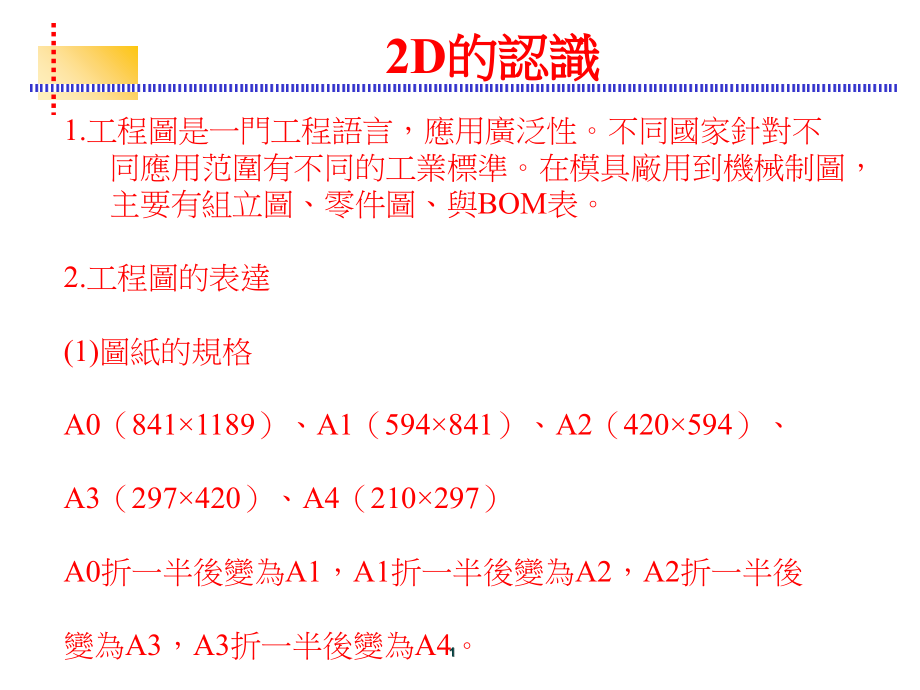

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,2D,的認識,1.,工程圖是一門工程語言，應用廣泛性。不同國家針對不同應用范圍有不同的工業標準。在模具廠用到機械制圖，主要有組立圖、零件圖、與,BOM,表。,2.,工程圖的表達,(1),圖紙的規格,A0,（,8411189,）、,A1,（,594841,）、,A2,（,420594,）、,A3,（,297420,）、,A4,（,210297,）,A0,折一半後變為,A1,，,A1,折一半後變為,A2,，,A2,折一半後,變為,A3,，,A3,折一半後變為,A4,。,(2),圖框,(,將廠內的圖框放入並解釋,),(3),標題欄,(,將廠內的標題欄放入並解釋,),(4)BOM,表（零件表）,(,將廠內的,BOM,表放入並解釋,),(5),更正欄,(,將廠內的更正欄表放入並解釋,),A0,A1,A2,A3,A4,3.,工程圖面,(1),線 型,A.,粗實線：可見輪廓線、圖框線。,B.,細實線：尺寸線、剖面線。,C.,虛線：不可見線。,D.,點畫線：軸線、對稱中心線。,E.,雙點畫線：剖面符號線、坯料線。,對稱中心線,A,A,40,尺寸線,輪廓線,剖面線,軸線,剖面線,三視圖的投影關系,物體有長,.,寬,.,高三個方向的大小,通常規定,物體左右之間的距離為長,前后之間的距離為寬,上下之間的距離為高從圖可以看出,一個視圖只能反映物體兩個方向的大小,如主視圖反映墊塊的長和高,俯視圖反映墊塊的長和寬,左視圖反映墊塊的寬和高,由上述三個投影面展開過程可知,俯視圖在主視圖的下方,對應的長度相等,并且左右兩端對正,即主,俯視圖相應部分的邊接為互相平行的豎直線,同理,左視圖與主視圖高度相等并且對齊,即主,左視圖相應部分在同一條水平線上,左視圖與俯視圖均反映墊塊的寬度所以俯,左視圖對應部分的寬度應相等。,上,下,左,右,后,前,根據上述三視圖之間的投影關系,可歸納為以下三條投影規律,（,1,）主視圖與俯視圖反映物體的長度,-,長對正,（,2,）主視圖與左視圖反映物體的高度,-,高平齊,（,3,）俯視圖與左視圖反映物體的寬度,-,寬相等,“長對正,高平齊,寬相等”的投影對應關系是三視圖的重要特性,也是畫圖與讀圖的依據。,三視圖與物體方位的對應關系,如上圖所示,物體有上,下,左,右,前,后六個方位,其中,主視 圖 反映物體的上,下和左,右的相對位置關系,俯視圖反映物體的前,后和左,右的相對位置關系,左視圖反映物體的前,后和上下的相對位置關系。,上,下,左,右,前,后,正投影,1.中心投影法,所有投影线发自一个中心，这种投影线交汇于一点的投影，称为中心投影法。（此种投影不能的真实大小，所以一般不采用中心投影来绘制图样）,2.正投影法,用互相平行且垂直于投影面的投影线进行投影的方法,称为正投影法，用正投影法所绘制的图形称为正投影。正投影能反映物体的真实形状和大小，而且作图简单，因此是绘制机械图样的基本方法，其缺点是立体感较差，一般不易看懂，必须通过本课程的学习才能掌握。,三视图,1.,一面视图 物体在一个视面上所得到的视图称为一面视图。,2.两面视图 物体在两个视面上所得到的视图称为两面视图（简单的图样）,3.三面视图 对于较复杂的零件，两面视图也满足了表达的需要，就必须用更多的视图和各种不同的表达方达。,4.,三视图的对应关系,a.,位置关系,正面画的主视图，俯视图在主视图的正下方，左视图在主视图的正右方,b.,尺寸关系,主、俯视图长对正,主、左视图高平齐；,俯、左视图宽相等,识读三视图,1.三视图的位置分析,2.各部分的形状分析,3.综合分析（如右图所示）,看懂三视图,1.,从主视，俯视和左视 图的外框看外形。（可用橡皮或萝卜等，切出模型）,2.根据三视图中图线的位置，在模型中线出相应的线条,3.用小刀将模型中的线条切去，即得到符合三视图的物体模型。,直线的投影特征,1.,直线对投影面的相对位置,a.,直线垂直于投影面,b.,直线平行于投面,c.,直线倾斜于投影面,2.直线在三面投影体系中的投影,a.,投影面垂直线（正垂线，铅垂线，侧垂线）,b.,投影面平行线（正水平，水平线，侧平线）,c.,一般位置直线,3.一般位置直线,平面的投影特征,1.,平面平行于投影面（正平面，水平面，侧平面）,2.平面垂直于投影面（正垂面，铅垂面，侧垂面）,3.平面倾斜于投影面（倾斜面）,基本几何体的三视图,1.棱柱（六棱柱）,2.,棱锥（四棱锥）,3.圆柱,4.圆锥,5.圆球,6.圆环,截割体三视图,1.,棱柱的截割,2.,棱锥的截割,3.圆柱的截割,4.圆球的截割,常见相贯体的投影分析：,一，两圆柱垂直相交的相贯线,1.两直径不等的圆柱相贯线的投影分析,2.两直径相等的圆柱相贯线的投影分析,3.圆柱上开圆柱孔的相贯线的投影分析,二，圆柱与圆锥正交的相贯线投影分析,三，圆柱与圆球正交的相贯线投影分析,四，过渡线,由于工艺和强度等方面的要求，在零件某些表面的相交处，往往用小圆角过渡，这样就使原来的交线不明显，为了区别不同的表面以便于识图，在原来的交线处用过渡线画出,组合体的三视图,一，组合体的类型,1.叠加型组合体 2.切割型组合体 3.综合型组合体,二，两个基本形体的表面边接关系分析,1.表面平齐（没线）,2.表面相切（没线）,3.表面相交（有线）,三，识读组合体三视图的方法,1.识读叠加型组合体 的三视图（,a.,对主视图，俯视图和左视图作一大概的了解。,b.,从主视图着手。,C.,按投影规律，找出投影。,D.,综合归纳,2.,识读切割型组合体的三视图,3.识读综合型组合体的三视图,a.,看视图，抓特征，以主视图为主，联系俯，左视图，初步了解在致形状。,b.,按部分，想形体。将各个部分形状结构一一分析清楚,c.,合起来，想整体,4.组合体三视图中的尺寸分析（如下图所示）,a.,定型尺寸,b.,定位尺寸,c.,总体尺寸,d.,尺寸基准,补视图和补缺线,补视图和补缺线是识图中常见的两种练习方法。它通过读图与画图相结合，先读后画，以画促读，从而达到培养和提高识图能力的目的，同时，补视图和补缺线也是检验是否真正看懂视图的一种简便方法。,剖视图,一,基本视图:,1.,六个基本视图的形成关系,2.基本视图的标注,二,斜视图和局部视图,1.斜视图的表达特点 当零件有些结构与基本投影面倾斜时,在基本视图中就不能反映其真实形状.如果设置一个与该零件倾斜部分平行的新投影面,这样,在新投影面上就能得到该倾斜部分的真实投影.这种将零件向不平行于基本投影面的平面投影所得到的视图,称为斜视图.,2.局部视图的表达特点 只将零件中的某一部分向基本投影面投影所得到的视图,称为局部视图.,局部视图的断线用波浪线表示.而且要标示,如果中间没有,其它视图隔开,可以省略.,识读斜视图和局部视图的注意点:,1.根据剖面位置线找到相对应的视图,2.箭头的投影方向在图中如果是水平左垂直方向时的,画的是局部视图.箭头的投影方向在图中如果是倾斜的,画的就是斜视图.,3.斜视图通常放在按箭头所指的方向,但是有时为便于作图和布图,允许将斜视图转正画出,但必须加注“旋转”两字.,三,旋转视图 假想将零件倾斜部分转到与某一选定的基本投影面平行后,再向该投影面投影所得到的视图,称为旋转视图.凡是作旋转视图的零件应具有较明显的回转中心,旋转的角度不般不能等于或大于90度.,剖视图的识读,1.,剖视图的形成 假想用剖切平面在零件的适当部位剖开，将处在观察者和剖切平面之间的部分移走，而将留下部分向投影面进行投影，并在剖切平面剖到的部分画是剖面符号，这样画出的图形称为剖视图,2.识读剖视图中的剖面符号,3.剖视图的标注 为了便于识读，剖视图一般都要进行标注，标注的内容有：剖面位置符号线，字母，箭头,4.,正投影視圖面,(1),第三角法,:,是將投影面置于觀察者與機件之間進行 投射（把投影面當作透明的）。,第三角法投影視圖,第三角法各視圖之排列位置及名稱,2,）主視圖的方位，最能表達工件形狀尺寸的視圖先為主視圖。,5.,剖視圖,(1),剖面及剖面線。,(2),全剖、半剖、局部剖、旋轉剖、多個剖視。,(3),其它的特視圖。,x,x,(6),標準,(1),尺度標注與相對坐標標注之基準。,(2),長度、角度、圓弧、位置。,六,.,公差的基礎,（,1),公差的概念：允許零件尺寸和幾何參數的變動量稱 為“公差”。,(2),公差的基本術語,（,1,）基本尺寸 實際尺寸 極限尺寸 最大實體狀態,/,最小實體狀態,（,2,）公差與偏差,公差：允許尺寸的變動量,10(+/-0.05),，,10(+0.1/0),，,10(+0/-0.1),偏差：指某一尺寸減其基本尺寸所得的代數差（上偏差和下偏差）,(3,）配合指基本尺寸相同的、相互結合的孔和軸公差帶的之間的關系。,A.,指基本尺寸相同的、相互結合的孔和軸公差的之 間的關系。,B.,基孔制、基軸制。,C,間隙配合 過盈配合 過渡配合,（,4,）形狀和位置公差。,(1),間隙配合,孔的實際尺寸總比軸的實際尺寸大,裝配在一起后,即便軸的實際尺寸為最大極限尺寸,孔的實際尺寸為最小極限尺寸,軸與孔子之間仍有間隙,軸在孔中能自由轉動,孔的公差帶在軸的公差帶之上,間隙配合包括最小間隙為零 的配合,（,2,）過盈配合,孔的實際尺寸總比軸的實際尺寸小,裝配時需要一定外力或使 帶孔零件加熱膨脹后才能把軸裝入孔子中。所以軸與孔裝配后不能作相對運動,（,3,）過渡配合,軸的實際尺寸比孔的實際尺寸有時小,有時大,孔軸裝配后,軸比孔小時能活動,但比間隙配合稍緊,;,軸比孔大時不能活動。但比過盈配合稍松,這種介于間隙與過盈之間的配合,稱為過渡配合。,（,5,）螺紋,A,緊固螺紋（普通螺紋）,B,傳動螺紋。,C.,緊密螺紋（管螺紋,),
