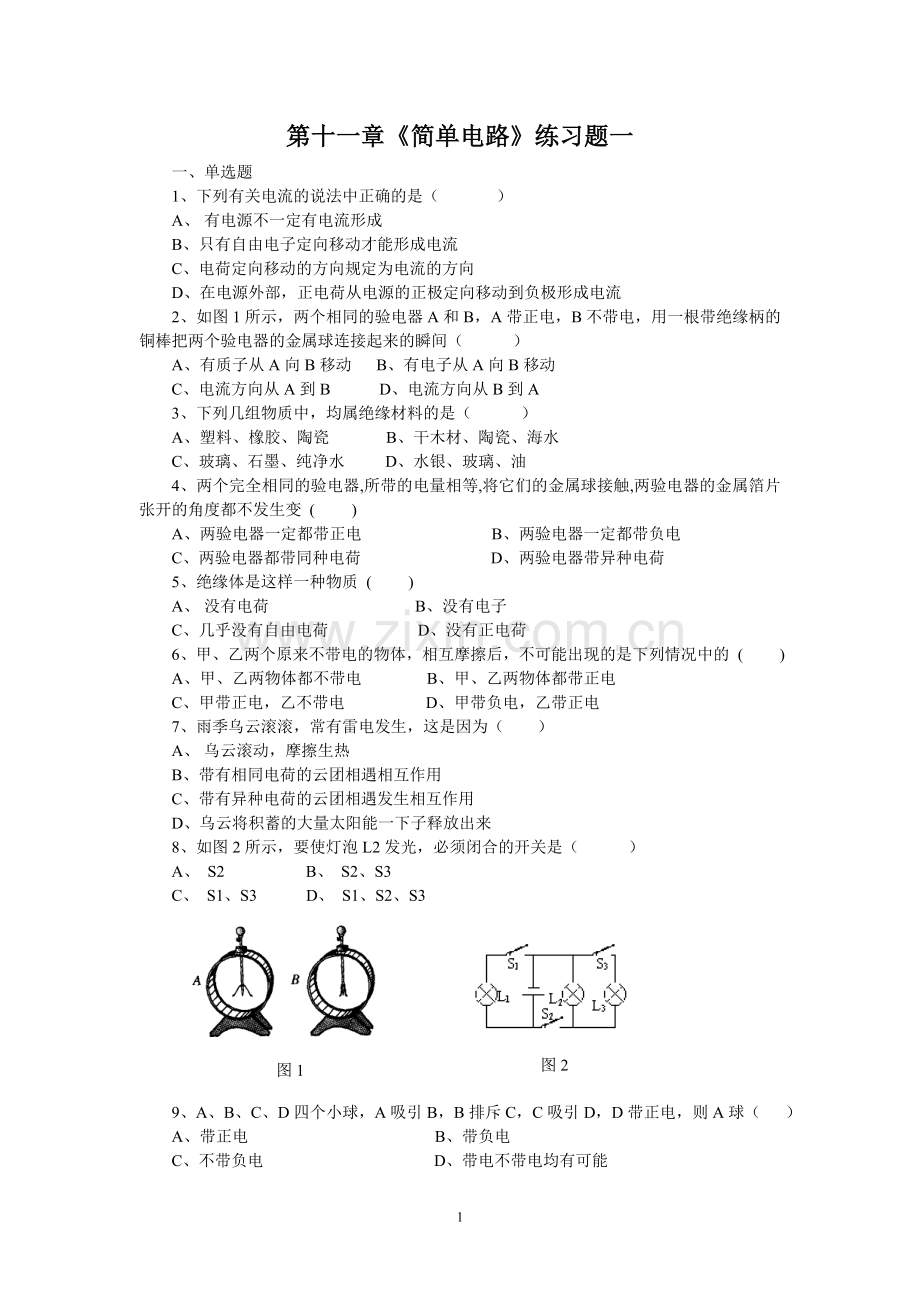

第十一章《简单电路》练习题一
一、单选题
1、下列有关电流的说法中正确的是（ ）
A、 有电源不一定有电流形成
B、只有自由电子定向移动才能形成电流
C、电荷定向移动的方向规定为电流的方向
D、在电源外部，正电荷从电源的正极定向移动到负极形成电流
2、如图1所示，两个相同的验电器A和B，A带正电，B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（ ）
A、有质子从A向B移动 B、有电子从A向B移动
C、电流方向从A到B D、电流方向从B到A
3、下列几组物质中，均属绝缘材料的是（ ）
A、塑料、橡胶、陶瓷 B、干木材、陶瓷、海水
C、玻璃、石墨、纯净水 D、水银、玻璃、油
4、两个完全相同的验电器,所带的电量相等,将它们的金属球接触,两验电器的金属箔片张开的角度都不发生变 (　　 )
A、两验电器一定都带正电　　　　　　　　B、两验电器一定都带负电
C、两验电器都带同种电荷　　　　　　　　D、两验电器带异种电荷
5、绝缘体是这样一种物质 (　　 )
A、 没有电荷　 B、没有电子　
C、几乎没有自由电荷　 D、没有正电荷
6、甲、乙两个原来不带电的物体，相互摩擦后，不可能出现的是下列情况中的 ( 　　)
A、甲、乙两物体都不带电　　　　B、甲、乙两物体都带正电
C、甲带正电，乙不带电　　　　　D、甲带负电，乙带正电
7、雨季乌云滚滚，常有雷电发生，这是因为（　　）
A、 乌云滚动，摩擦生热　
B、带有相同电荷的云团相遇相互作用
C、带有异种电荷的云团相遇发生相互作用　
D、乌云将积蓄的大量太阳能一下子释放出来
8、如图2所示，要使灯泡L2发光，必须闭合的开关是（ ）
A、 S2 B、 S2、S3
C、 S1、S3 D、 S1、S2、S3
图1

图2

9、A、B、C、D四个小球，A吸引B，B排斥C，C吸引D，D带正电，则A球（ ）
A、带正电 B、带负电
C、不带负电 D、带电不带电均有可能
10、如图3所示, 电路接法正确的是 (　　 )

图3

图4
11、想通过一个电键同时控制两灯泡的发光和熄灭, 那么 (　　 )
A、两个灯泡可以是串联或并联 　　 B、两个灯泡只能是串联
C、两个灯泡只能是并联 　　　　　 D、串联、并联都不行
12、两个用丝线悬挂着的硬泡沫塑料小球,发生相互作用时的情况
如图4所示,则它们的带电情况可能是 ( )
图5
A、两球一定带同种电荷　
B、两球一定带异种电荷
C、两球都不带电
D、两球可能带异种电荷, 也可能一个球带电而另一个球不带电
13、如图5所示, 若将电键闭合, 下列说法中正确的是 (　　 )
L1
S2
S3
S1
S4
L2
图6
A、灯L 的发光变暗
B、灯L 仍正常发光
C、灯L 的灯丝将会被烧坏
D、导线和电源将会损坏
14、在图6所示的电路中,由于开关的闭合与断开,可造成
电路结构的各种变化,若使L1、L2并联, 应 (　　 )
A、闭合S1、S3、S4, 断开S2
B、闭合S1、S2、S4, 断开S3
C、闭合S1、S4, 断开S3、S4
图7
D、闭合S1、S2、S3, 断开S4
15、如图7所示, 当开关S 闭合时 (　　 )
A、三盏灯都亮　　 　　
B、三盏灯都不亮
C、L1不亮, L2和L3亮
D、L1和L2不亮, L3亮
二、多选题
1、关于相互摩擦的甲、乙两物体，下列叙述正确的是（ ）
A、甲带正电，是因为原子核对核外电子束缚力弱，失去了电子
B、乙带负电，是因为原子核对核外电子束缚力强，得到多余电子
C、甲带正电，是因为原子核对核外电子束缚力强，得到多余的电子
D、乙带负电，是因为原子核对核外电子束缚力弱，失去了电子
2、关于电流的方向，以下说法正确的是（ ）
A、在金属导体中自由电子定向移动的方向就是电流的方向
B、在导电溶液中自由移动的是正、负离子，所以电流的方向不能确定
C、金属导体中的电流方向跟自由电子定向移动的方向相反
图8
D、不论任何导体，电流方向都规定为正电荷定向移动的方向
3、如图，a、b、c、d四个接线柱，下列说法正确的是（ ）
A、只连接 a 、b，L1、L2串联
B、只连接 c、 d，L1、L3并联
C、只连接 b、c，L1发光
D、分别连接a 、b和c、 d，L1、L2、 L3并联
图9

4、如图，下面叙述正确的是（ ）
A、 S1、S2都断开时是三盏灯串联电路
B、 S1、S2都闭合时是只有电路L1.L2两灯并联电路
C、 S1、S2都闭合时是三灯并联电路
D、 只有S1闭合时L2. L3被短路

三、填空题
1、验电器带电时两片金属箔张开的原因是 。当验电器带正电而金属箔片张开，如果用一带电体接触验电器金属球时，验电器的金属箔张开角度变小了，这表明带电体带 电荷。
2、1库仑等于 个电子所带的电量。
3、家庭里的电灯、电视机、洗衣机等用电器，采用的是 联的方式连接在电路里。
4、电荷间有相互作用， 相互推斥， 相互吸引.。
5、甲、乙两种物质互相摩擦后，使乙带上了正电荷，这说明了 种物质失去电子， 种物质有了多余的电子。
6、金属靠 导电，金属中的电流方向，跟 移动的方向相反。
7、电流的方向规定为 ，而金属导体中的电流方向，跟自由电子实际移动方向 。
8、如图10所示，将一带电体接触带正电的验电器时，若：
（1）金属箔张角变大，说明带电体是带 电的。
（2）金属箔张角变小，说明带电体是带 电的。
（3）金属箔闭合后又张开，说明带电体是带 电的，且所带电荷量比验电器所带电荷量 （填“多”或“少”）。
9、如图11所示，是电视机显像管的示意图。一束电子流由阴极K射向荧光屏S处，则电流方向为 。
图13
图12
10、电扇中有一个自动断电的安全装置，如图12所示，当电扇倒时，它 电路；直立时，它 电路。（填“断开”或“闭合”）
图11
图10

四、问答题
在干燥天气的夜晚脱羊毛衣时，为什么会听到呖呖声和看见电火花？

五、实验题
如图13所示，A为灯泡灯芯的玻璃柱，当接通开关时，小灯泡（填“亮”或“不亮”），这表明玻璃是 ；现用酒精灯加热A，直到红炽状态，结果小灯泡 ，这说明A已变成 ；由此实验得出结论： 。
六、作图题
1、按电路图连接右边的实物图
+
—
L3
L2
L1
S2
S1
S1
S2
L1
L2
L3
（1）

（2）

2、按实物图在右边画出电路图
（1）

（2）
L1
L2
S2
S1
