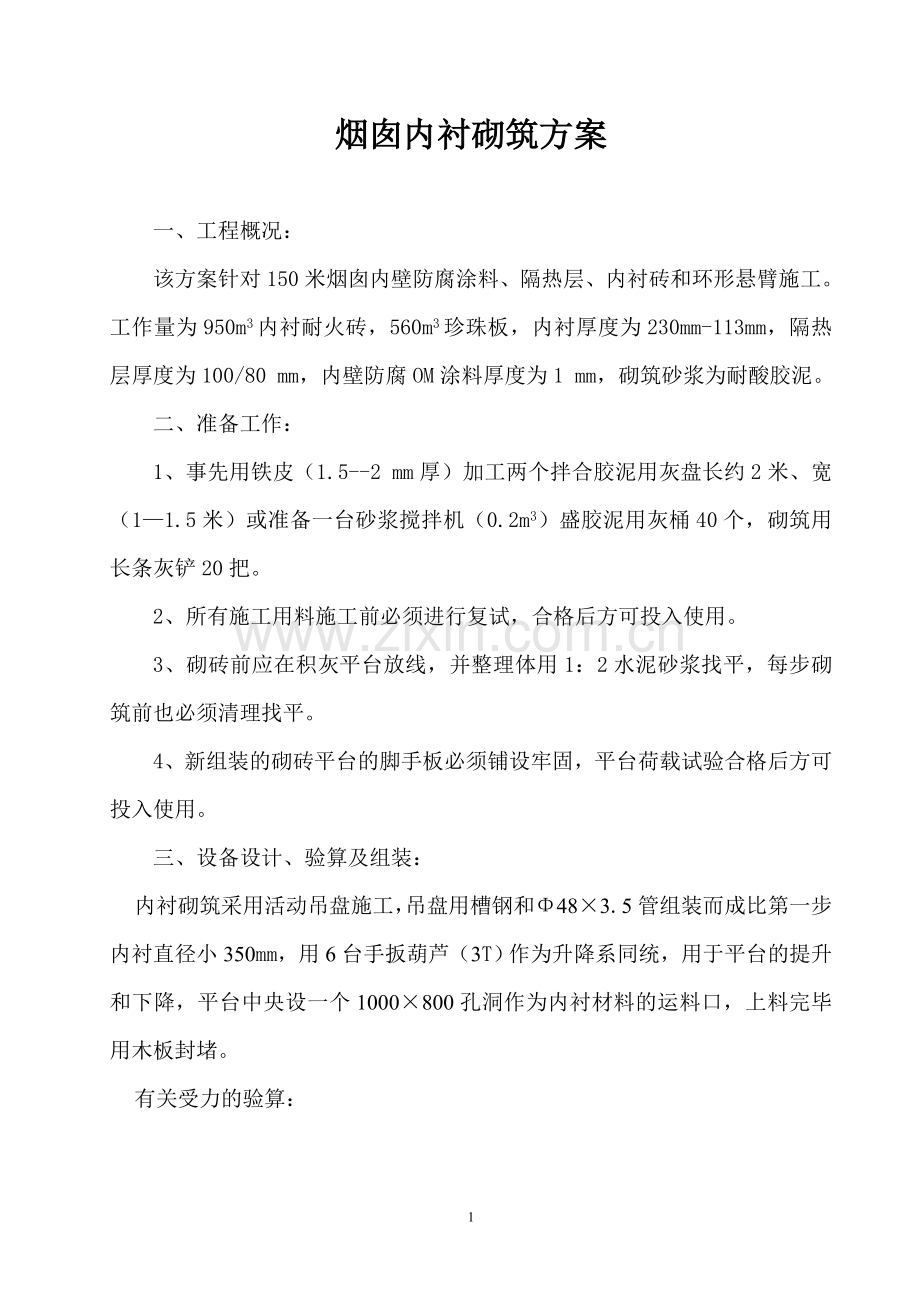

烟囱内衬砌筑方案

一、工程概况：
该方案针对150米烟囱内壁防腐涂料、隔热层、内衬砖和环形悬臂施工。工作量为950m3内衬耐火砖，560m3珍珠板，内衬厚度为230mm-113mm，隔热层厚度为100/80 mm，内壁防腐OM涂料厚度为1 mm，砌筑砂浆为耐酸胶泥。
二、准备工作：
1、事先用铁皮（1.5--2 mm厚）加工两个拌合胶泥用灰盘长约2米、宽（1—1.5米）或准备一台砂浆搅拌机（0.2m3）盛胶泥用灰桶40个，砌筑用长条灰铲20把。
2、所有施工用料施工前必须进行复试，合格后方可投入使用。
3、砌砖前应在积灰平台放线，并整理体用1：2水泥砂浆找平，每步砌筑前也必须清理找平。
4、新组装的砌砖平台的脚手板必须铺设牢固，平台荷载试验合格后方可投入使用。
三、设备设计、验算及组装：
内衬砌筑采用活动吊盘施工，吊盘用槽钢和Φ48×3.5管组装而成比第一步内衬直径小350mm，用6台手扳葫芦（3T）作为升降系同统，用于平台的提升和下降，平台中央设一个1000×800孔洞作为内衬材料的运料口，上料完毕用木板封堵。
有关受力的验算：

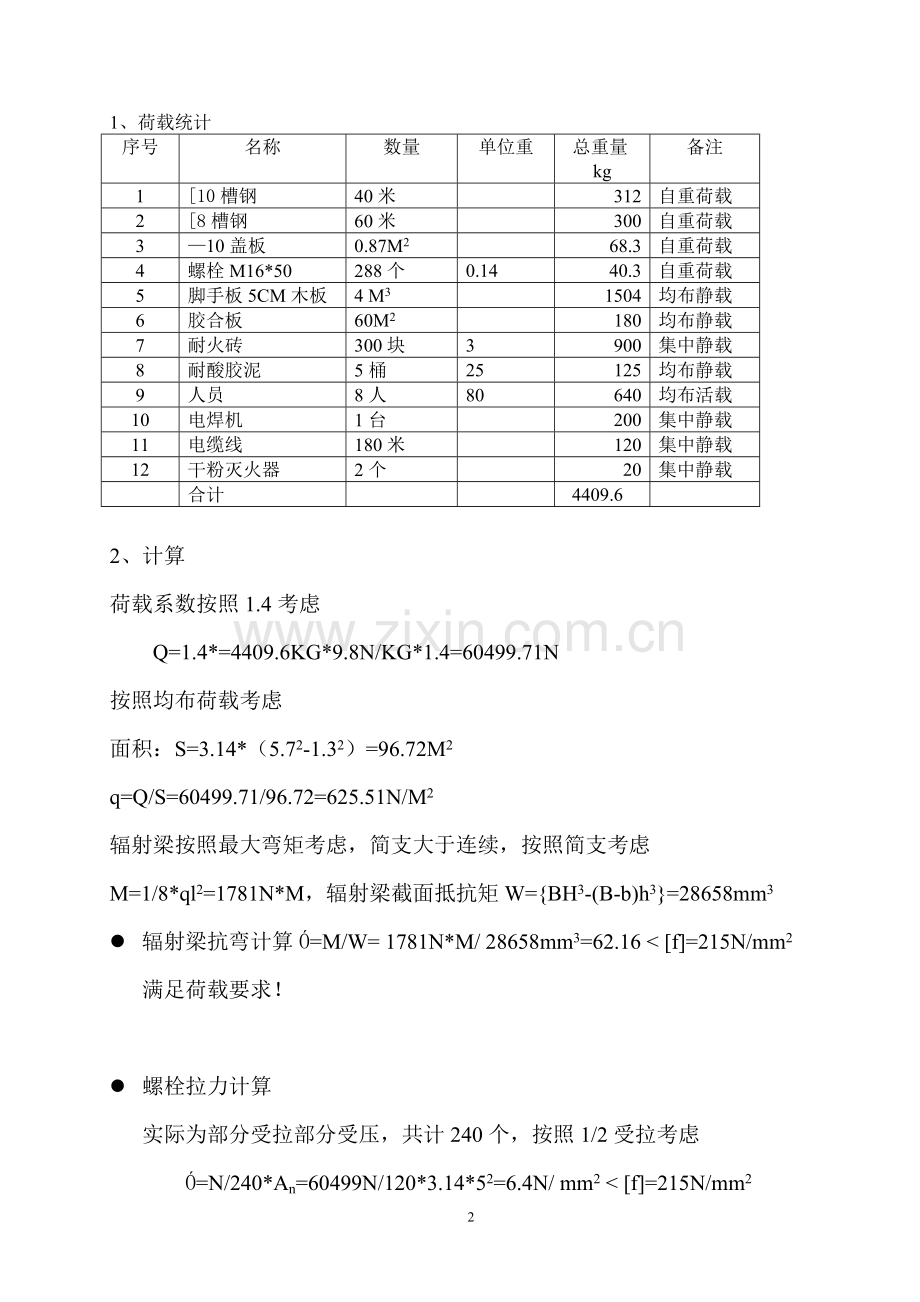

1、荷载统计
序号
名称
数量
单位重
总重量kg
备注
1
[10槽钢
40米

312
自重荷载
2
[8槽钢
60米

300
自重荷载
3
—10盖板
0.87M2

68.3
自重荷载
4
螺栓M16*50
288个
0.14
40.3
自重荷载
5
脚手板5CM木板
4 M3

1504
均布静载
6
胶合板
60M2

180
均布静载
7
耐火砖
300块
3
900
集中静载
8
耐酸胶泥
5桶
25
125
均布静载
9
人员
8人
80
640
均布活载
10
电焊机
1台

200
集中静载
11
电缆线
180米

120
集中静载
12
干粉灭火器
2个

20
集中静载

合计

4409.6

2、计算
荷载系数按照1.4考虑
Q=1.4*=4409.6KG*9.8N/KG*1.4=60499.71N
按照均布荷载考虑
面积：S=3.14*（5.72-1.32）=96.72M2
q=Q/S=60499.71/96.72=625.51N/M2
辐射梁按照最大弯矩考虑，简支大于连续，按照简支考虑
M=1/8*ql2=1781N*M，辐射梁截面抵抗矩W={BH3-(B-b)h3}=28658mm3
l 辐射梁抗弯计算Ó=M/W= 1781N*M/ 28658mm3=62.16 < [f]=215N/mm2
满足荷载要求！

l 螺栓拉力计算
实际为部分受拉部分受压，共计240个，按照1/2受拉考虑
Ó=N/240*An=60499N/120*3.14*52=6.4N/ mm2 < [f]=215N/mm2
满足荷载要求！

l 钢丝绳
钢丝绳共计12根
每根承受荷载F=60499N/12=5041N
钢丝绳抗拉强度设计值f=[1560N/ mm2]
每根拉力F=3.14*6*6*1560=176342N
176342N/5041N=34.98，满足安全系数14倍要求
满足荷载要求！

四、施工方法及措施；
1、耐酸防腐涂料的涂刷：
防腐涂料共有A、B两组，涂刷前应按A：B=1：1的比例进行配料若太稠时可以适当加入专用稀释剂，并将其搅拌均匀，每次配料须在6小时内全部完成。涂刷涂料厚度为1 mm，分两层涂刷，两遍涂料之间应间隔6小时。涂料涂刷前应先将砼表面的 所有杂物清理干净。配料时应让其熟化10分钟，配料涂刷应均匀，
2、隔热层：
原料为岩棉板，板的规格尺寸为1000×500×100/80隔热层的厚度为100 /80mm，要求岩棉板竖放，上下左右均应措缝摆设，砖每砌筑1000 mm填充一次岩棉板，将其填充密实。
3、耐酸胶泥：
现阶段选用胶泥为粉状物。a、泡泥：先在料盘中加适量的水，加胶泥，视搅拌机大小加料，不要搅拌，浸泡约30分钟b、搅拌：搅拌时加入15-20%水泥，以胶泥均匀、无粒状物为宜，稠度可适当用加水量进行调节。
4、耐火陶砖的砌筑：
砌砖时应采用刮浆槎挤法，即在砖端（竖缝）刮浆、水平缝打灰应均匀连续，通过槎挤找平，并灰缝浆饱满。
5、运砖时应轻拿轻放，以防摔掉砖的棱角而影响内衬砌筑的外观质量。
6、砌砖质量及安全施工要求
a、质量：要求每10米抽查一次，检查点均不小于10处。
（1）灰浆饱满度不小于90%（砖表面积）。灰缝厚度为4mm，充许±2 mm，但不超过5处。
（2）内衬平整度用2米靠尺楔型塞尺检查，应≤30mm。
（3）隔热层应填充饱满，厚度偏差±5mm。　
7、环形悬臂（牛腿）的施工
由于滑模工艺要求，环形悬臂的施工采用预埋钢筋滑升过后再浇筑的方法。滑模施工时，将钢筋埋设进筒壁，筒壁施工完后。将钢筋弯曲成“7”字形状，下面与筒壁主筋焊接在一起，采用与钢筋相匹配的焊机、焊条，对钢筋表面进行污剂处理。砼浇筑时，震捣要密实，待强度增长达到要求后，开始砌筑内衬。
（一）、施工缝的处理：
将牛腿钢筋凿出，除去松动的石子，凿“剪力摩擦面”，用水湿润表面，在砼表面做脱浆层处理，将所有的浆处理掉，漏出石子，使得石子外漏≤一个最大粒径石子的1/2。使得牛腿与筒壁之间形成“剪力摩擦面”清除垃圾、水泥薄膜、表面上松动的砂石和软弱砼层，加以凿毛，用水冲洗干净并充分的湿润，湿润时间不小于12小时。
（二）、钢筋的处理：
钢筋的凿出：在预埋，埋设比较浅，凿出时，不要凿的太深，以完全漏出钢筋，使得钢筋容易拉出为宜。原弯头为3.5D弯曲，回弯时控制好，使得钢筋回弯区域均匀选用结E50XX电焊条，焊条直径4mm，焊接电流为110~150安培，可以选用交流弧焊机（焊接变压器）BX3-500-2或直流弧焊机（焊接发电机）AX4-300-1。焊工持证上岗，上岗前培训，搭接焊10D。

预埋钢筋

砼烟囱筒壁

方案一：将预埋的钢筋拉出，在“Π”折弯处，将砼向里凿4CM，加上钢筋帮条焊。与“/”形钢筋搭接焊时，单面焊接10d。

方案二 ： “Π”钢筋不动，另做钢筋“ ”，两个焊接。

（三）、模板：
采用砖模板，用砌好的砖作为砖模，浇筑砼前在砖内侧涂刷防腐涂料。为防止砖模受到砼的冲击而产生变形，使用脚手架管和围圈等将砖加固。
（四）、砼的控制
1．将砼的标号为C40，砼的配合比为：
水泥：砂：石子：水= ： ： ： ，水灰比>0.5
砼的拌和采用“二次投料法” 即预拌水泥砂浆法，先搅拌水泥砂浆再加入石子搅拌，搅拌时间大于3分钟。砼的强度可以提高15~20%。
五、安全施工措施及要求
（1）所有参与该作业人员必须为体检合格，没有不易从事高空作业等病症者。
（2）所有人员必须经过三级培训，考试合格后方可从事高空作业。
（3）所有参与该作业人员在进行施工作业时必须正确佩带安全帽、安全带、安全带挂在事先加工好的安全保护栏杆上。
（4）在每层砌筑完成准备提升时，应将平台上所有剩余材料（砖、珍珠岩板等）全部清运至地面或在每次最后上料时上下相互联业，严禁集中堆放材料或集中作业。
（5）在平台提升前应松动所有支撑系统，提升时所有人员应分点进行安全监护，发现问题立即通知操作人员停止提升，待问题消除后方可继续作业。
（6）每次提升到位后通知停止提升，及时将所有平台支撑牢固，使留底安全网紧贴烟囱内筒壁。
（7）烟囱上部在卸砖时，下部应停止作业，待上部卸完后方可继续作业。
（8）电梯开至砌砖平台位置时，应先用挂钩将平台挂住然后松开安全保护链开始卸货，卸完后应先挂保护链，后松动挂钩然后再下放电梯，不挂设保护链电梯不得运行。
（9）夜间施工必须充足照明，并有专职电工跟班作业，确保用电安全。
（10）在接料运料过程中必须谨慎小心，严禁掉下杂物，以免伤人或机械。
（11）电梯操作人员必须精力集中，严禁误操作。
(12) 内衬砌筑危险点及预控制措施（见下表）
序号
危险点
预控措施
负责人
备注
1
钢圈没有垫平垫牢、滑落伤人
铺设平整、成辐射状、防止滑落
队长
组装时
2
辐射梁没有对称摆方，造成所组部分倾覆伤人
辐射梁对称摆方
队长
组装时
3
主要吊点加固不牢
专人监护绑扎牢固
队长
组装时
4
卷扬机绳子在滚筒上少于5圈
不得少于5圈
队长
组装时
5
主吊绳安全系数不够
不得少于14倍
队长
组装时
6
分吊点的布置不均匀、造成平台变形
分布要均匀
队长
组装时
7
平台上有空洞、有探头板
满铺、没有探头板
队长
组装时
8
平台铺板没有护栏，没有挂安全网
平台铺板设护栏，挂安全网
队长
组装时
9
电梯口与平台的距离太远、出口无保护拉链
距离小于10CM，电梯停稳后要将拉链挂好
队长
组装时
10
没有经过荷载试验施工
必须经过荷载试验
项目部
施工时
11
往电梯装砖时、无人监护
专人监护
信号员
施工时
12
电梯操作人员精力不集中
常教育培训
安全员
施工时
13
天地滑轮转向滑轮没有按时检查
按时检查
安全员
施工时
14
电梯卸货时0米没有人监护、咂伤人
专人监护
班长
施工时
15
电梯开动时信号没有联络好
产生蹲斗或冒点
型号联络好
队长
施工时
16
平台提升前砖太多，上面的模板没有运到0米，工具没有及时下落
将料运下后再提升，防止滑落
全体管理人员
施工时
17
平台上没有专人指挥，没有监护人，铺设板的人没有安全带，吊链调平后，没有将链条锁死。
平台上必须有专人指挥，设监护人，铺设板的人系好安全带，吊链调平后，将链条锁死。
队长、班长、技术员
施工时
18
砌筑人员没有安全带，超过安全网区域后坠落
系好安全带，穿饶在钢丝绳上，搬运人员不得进入外圈
队长、班长、技术员
施工时
19
平台上堆积的荷载太多
砖不得多于3皮，模板及工具尽量在不使用时落下
队长、班长、技术员
施工时
20
内衬刷防腐涂料时，不得有明火，有人吸烟造成火灾
不得吸烟，动火要有动火批准的申请证，并有干粉灭火器等器材及措施
队长、班长、技术员
施工时
21
牛腿凿毛人员没有系好安全带，没有带防护眼镜，大锤直接打手。
牛腿凿毛人员、系好安全带，带好防护眼镜，在钎上焊手手柄。
队长、班长、技术员
施工时
22
钢筋焊接时，易燃物品没及时清除，没有佩带灭火器。
钢筋焊接时，易燃物品要及时清除，配好灭火器。
队长、班长、技术员
施工时
23
电器操作盘被水淋湿，引起短路和火灾。
用胶带封闭，防止火灾。
安全员
施工时
24
安全网上的杂物太多
及时清理
班长
施工时
25
照明不足，没有设漏电保护器，灯头直接栓在钢管上。
设充足照明、设漏电保护器，并设专门的灯架
电工
施工时

六、文明施要求：
每班作业完成后，平台及工作面清理干净，安全网内杂物应及时清运至烟囱底部。烟囱底部运砖，拌合胶泥的人员应在每班作业完成后，将烟囱底部清理干净，多余的耐酸陶砖，胶泥应还回原处，帆布盖好或进库保管，拌合胶泥用的灰盘中砂浆搅拌机，小皮桶，铁锨应清理干净，统一放在指定地点，所有垃圾应运至指定垃圾堆。
