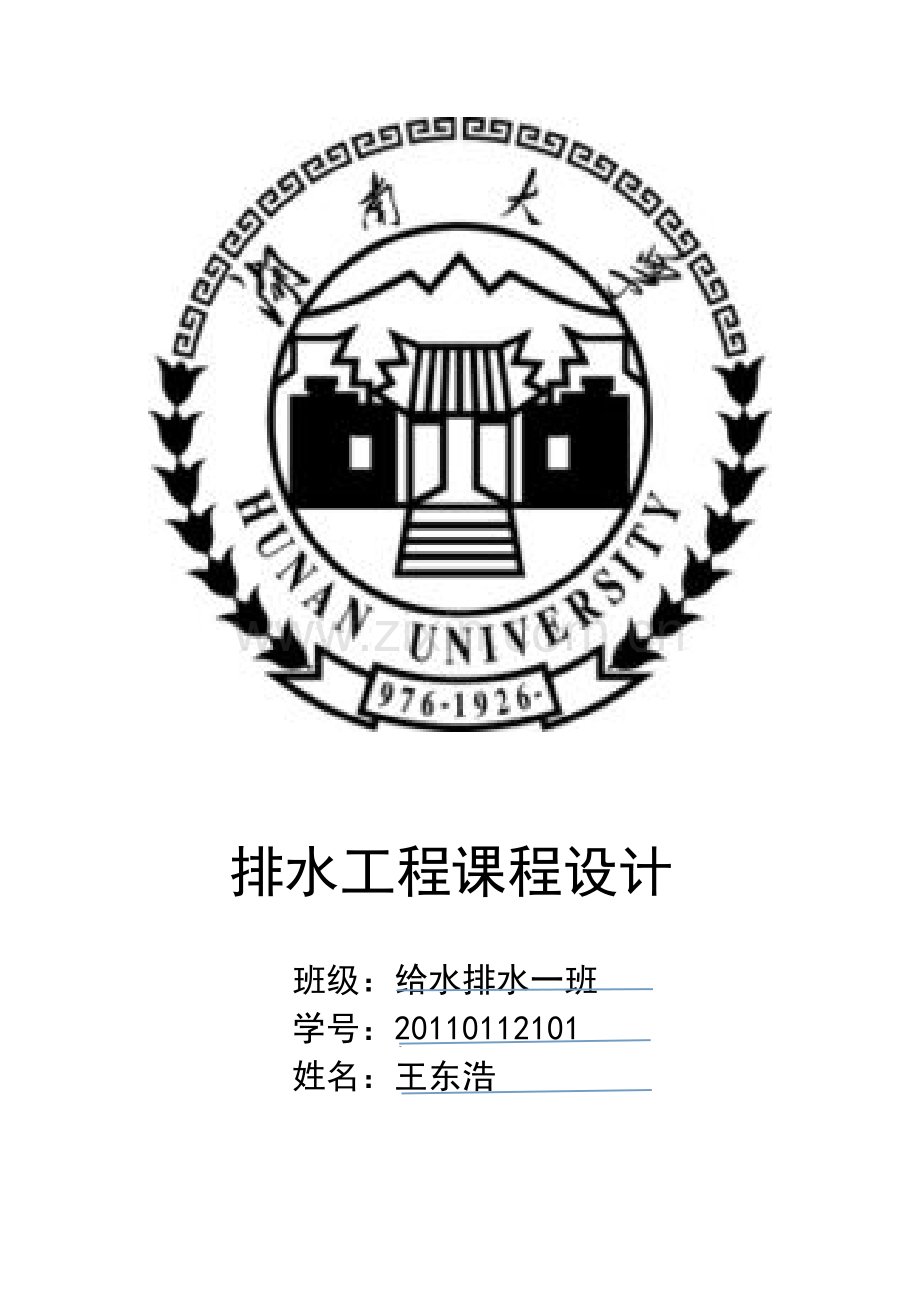

排水工程课程设计

班级：给水排水一班
学号：20110112101
姓名：王东浩

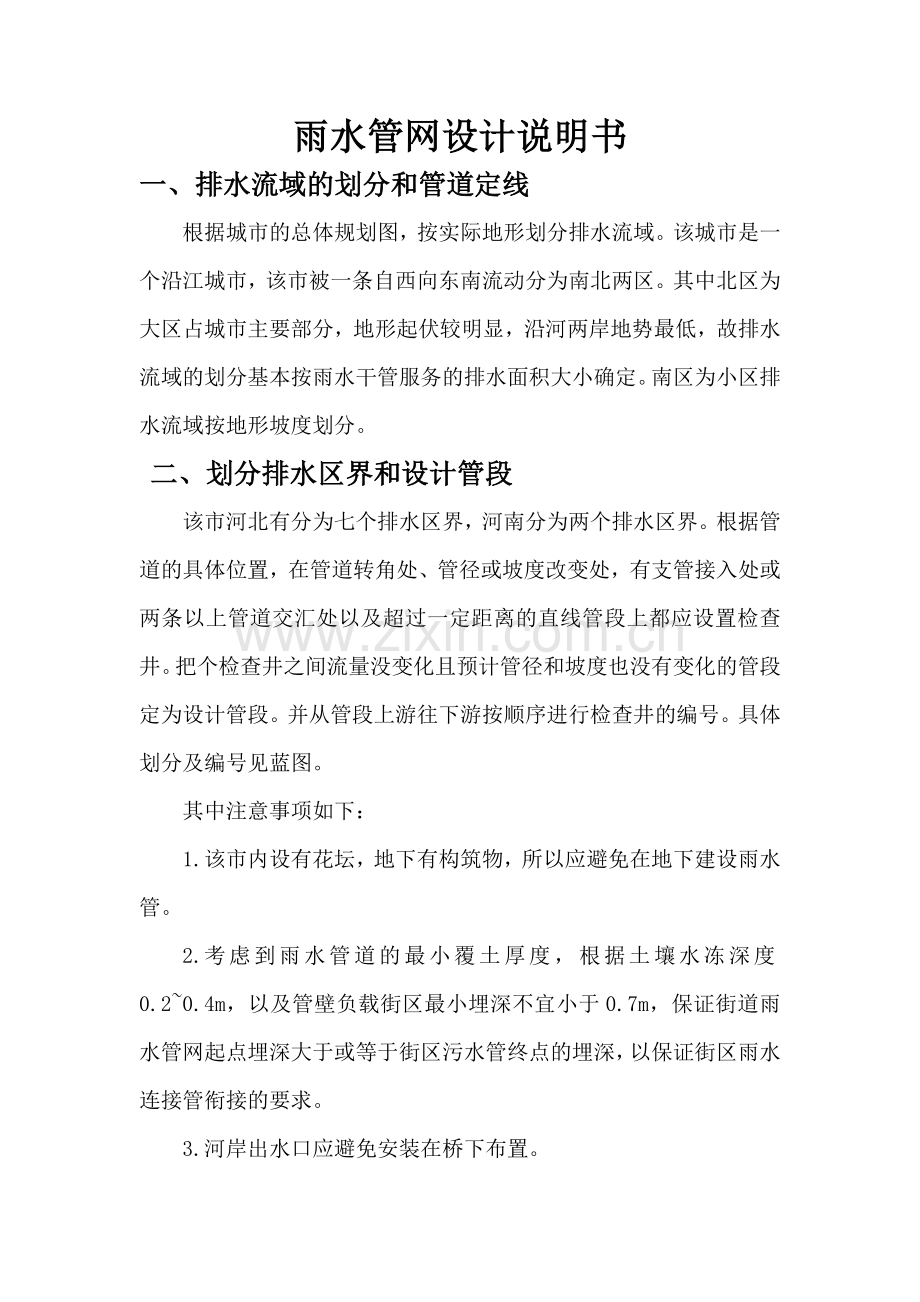

雨水管网设计说明书
一、 排水流域的划分和管道定线
根据城市的总体规划图，按实际地形划分排水流域。该城市是一个沿江城市，该市被一条自西向东南流动分为南北两区。其中北区为大区占城市主要部分，地形起伏较明显，沿河两岸地势最低，故排水流域的划分基本按雨水干管服务的排水面积大小确定。南区为小区排水流域按地形坡度划分。
二、划分排水区界和设计管段
该市河北有分为七个排水区界，河南分为两个排水区界。根据管道的具体位置，在管道转角处、管径或坡度改变处，有支管接入处或两条以上管道交汇处以及超过一定距离的直线管段上都应设置检查井。把个检查井之间流量没变化且预计管径和坡度也没有变化的管段定为设计管段。并从管段上游往下游按顺序进行检查井的编号。具体划分及编号见蓝图。
其中注意事项如下：
1. 该市内设有花坛，地下有构筑物，所以应避免在地下建设雨水管。
2. 考虑到雨水管道的最小覆土厚度，根据土壤水冻深度0.2~0.4m，以及管壁负载街区最小埋深不宜小于0.7m，保证街道雨水管网起点埋深大于或等于街区污水管终点的埋深，以保证街区雨水连接管衔接的要求。
3. 河岸出水口应避免安装在桥下布置。
4. 考虑到最大埋深问题，不同土壤特质，该市为砂质粘土，一般不超过5m，最大埋深不超过7~8m。
5. 根据地形，采用合流与分流公用的排水体制合理划分。
三、 确定设计管段的汇水面积、计算检查井地面标高（附录一、二）
各设计管段汇水面积的划分应结合地形坡度、汇水面积的大小以及雨水管道布置等情况而划定。地形较平坦时，可按就近排入附近雨水管道的原则划分汇水面积；地势坡度较大时，应按地面雨水径流的水流方向划分汇水面积。各检查井地面标高，各管径汇水面积见附录一，二
四、 根据气象资料确定暴雨强度和计算公式
根据设计说明书上的公式 有关参数：=20，C=0.7，b=19，n=0.86 ，t=t1+t2，根据长沙的重现期可知p=1
五、确定各区的径流系数和地面积水时间（见附录5）
Ψ根据表2各地面百分比以及径流系数Ψ表经计算可得，Ψ≈0.6
根据长沙采用的t1值为10 min。
六、 绘制单位面积径流量曲线图（附录四)
根据水力计算的单位设计流量与t2的关系画出单位面积径流量曲线图。
七、 确定管道起点埋深
选择距c1点最远点c0为积水起点埋深为0.5m，再根据坡度地高确定c1点埋深。
Hc1=最小埋深（0.5）+c0坡度*长距（0.0026*370）+高差（108.25-107.81）+管径（0.6）=2.50m
八、进行水力计算并绘制干管纵剖面图（附录三，四）
根据管长，集水面积，设计流速等条件设计管径，坡度，流速，根据试算可得最佳管径，要注意选择积水时间长和管顶平接与埋深浅的管径，以及官顶平接和水面平接的应用。水力计算见附录三，干管纵剖面图见附录四。
