测设设计高程方法：
（1） 在桩顶位置测量，以桩顶为基准，进行上下调整
（2） 标尺紧贴桩号，在桩上下移动，知道测设出设计高程时，划下痕迹此方法需通过后视求出前视标尺上读数
地下坑道施工，坑顶桩号高程测量：
（1）标尺倒立，如下图所示

B

a

b

A

-

高程点在顶部的测设

Ha+a=Hb-b
（2）坑底桩号测量与地面一样
（3）已知点较高，待测点较低，高差相差较大的时候，采用下图方法测设

a
1

Ⅰ

b
1

H
A

A

Ⅱ

a
2

b
2

B
H
B

-

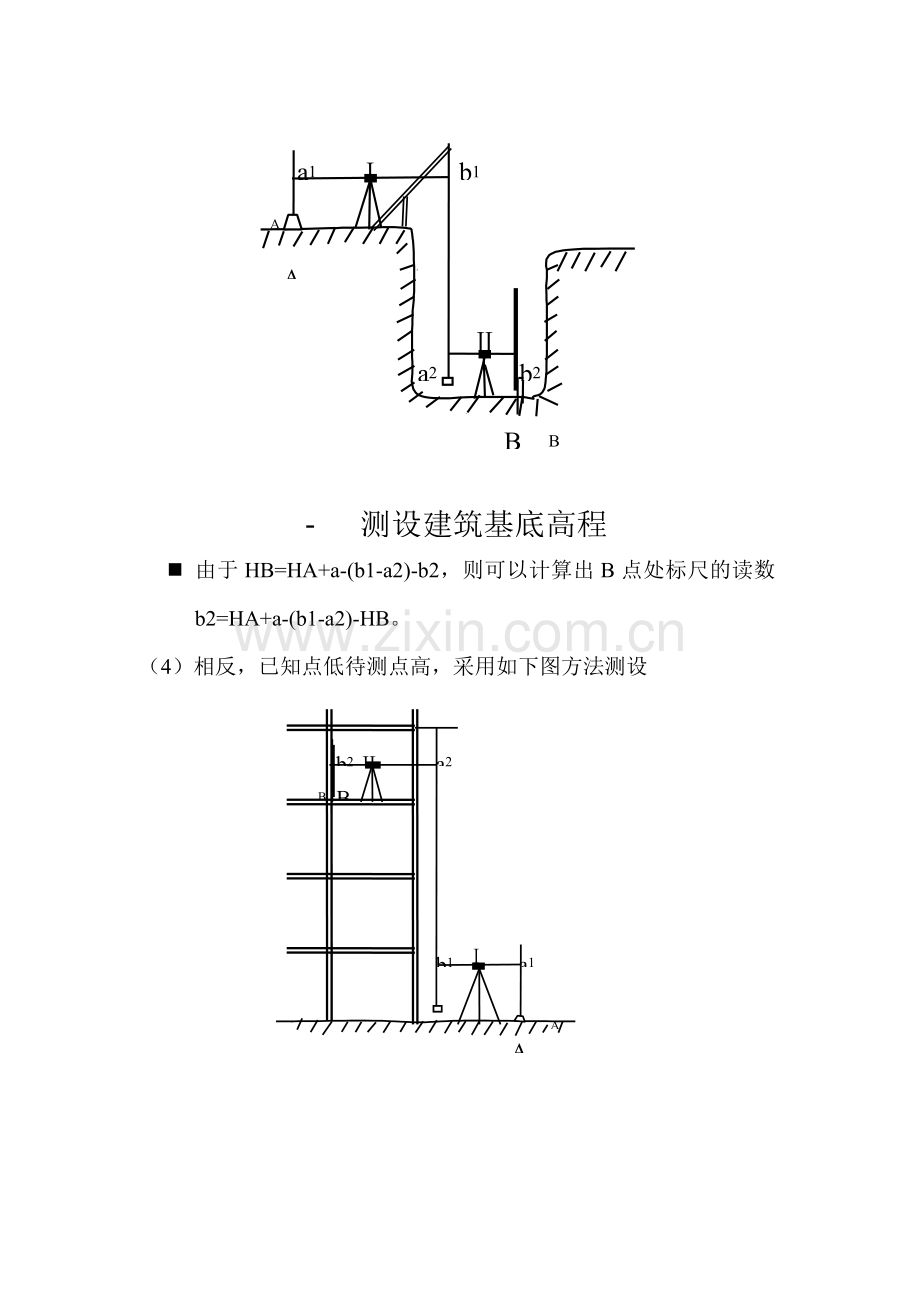

测设建筑基底高程

n 由于HB=HA+a-(b1-a2)-b2，则可以计算出B点处标尺的读数b2=HA+a-(b1-a2)-HB。
（4）相反，已知点低待测点高，采用如下图方法测设

b
2

Ⅱ

a
2

H
B

B

b
1

Ⅰ

a
1

H
A

A

已知坡度线的测设
（试用版）
n 已知坡度线的测设就是在地面上定出一条直线，其坡度值等于已给定的设计坡度。在交通线路工程、排水管道施工和敷设地下管线等项工作中经常涉及到该问题。
n 如图11-15所示，设地面上A点的高程为HA，AB两点之间的水平距离为D，要求从A点沿AB方向测设一条设计坡度为δ的直线AB，即在AB方向上定出1、2、3、4、B各桩点，使其各个桩顶面连线的坡度等于设计坡度δ。

i
δ

倾斜视线

1

A 2
设计坡度

3

4

i

B

D

已知坡度线测设

n 具体测设时，先根据设计坡度δ和水平距离D计算出B点的高程。
n HB=HA-δ×D
n 计算B点高程时，注意坡度δ的正、负，在图10-15中δ应取负值。
n 然后，按照前面10-3节所述测设已知高程的方法，把B点的设计高程测设到木桩上，则AB两点的连线的坡度等于已知设计坡度δ。
n 为了在AB间加密1、2、3、4等点，在A点安置水准仪时，使一个脚螺旋在AB方向线上，另两个脚螺旋的连线大致与AB线垂直，量取仪器高i，用望远镜照准B点水准尺，旋转在AB方向上的脚螺旋，使B点桩上水准尺上的读数等于i，此时仪器的视线即为设计坡度线。在AB中间各点打上木桩，并在桩上立尺使读数皆为i，这样的各桩桩顶的连线就是测设坡度线。当设计坡度较大时，可利用经纬仪定出中间各点。
