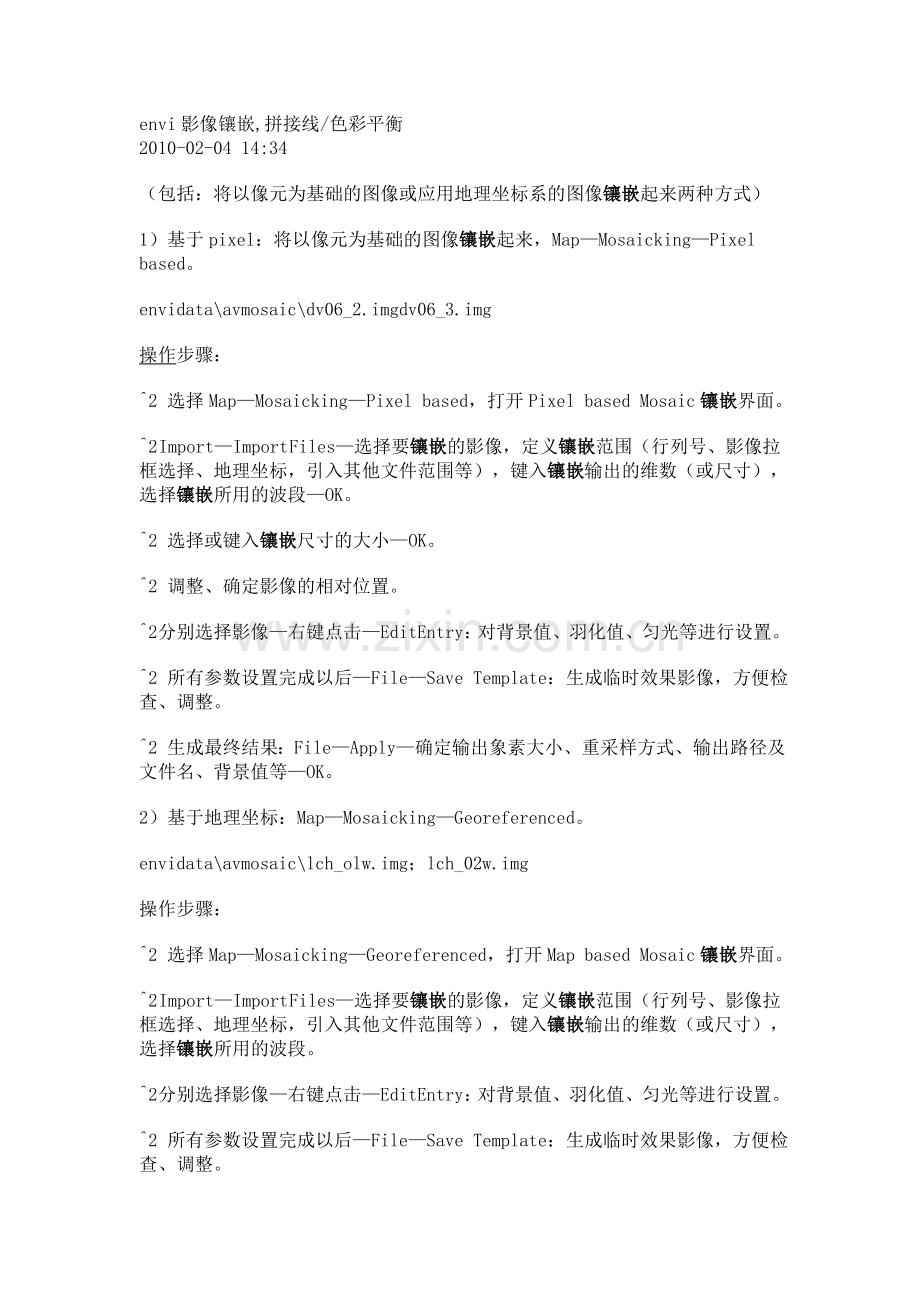

envi影像镶嵌,拼接线色彩平衡.doc

envi影像镶嵌,拼接线/色彩平衡
2010-02-04 14:34
（包括：将以像元为基础的图像或应用地理坐标系的图像镶嵌起来两种方式）
1）基于pixel：将以像元为基础的图像镶嵌起来，Map—Mosaicking—Pixel based。
envidata\avmosaic\dv06_2.imgdv06_3.img
操作步骤：
^2 选择Map—Mosaicking—Pixel based，打开Pixel based Mosaic镶嵌界面。
^2 Import—Import Files—选择要镶嵌的影像，定义镶嵌范围（行列号、影像拉框选择、地理坐标，引入其他文件范围等），键入镶嵌输出的维数（或尺寸），选择镶嵌所用的波段—OK。
^2 选择或键入镶嵌尺寸的大小—OK。
^2 调整、确定影像的相对位置。
^2 分别选择影像—右键点击—Edit Entry：对背景值、羽化值、匀光等进行设置。
^2 所有参数设置完成以后—File—Save Template：生成临时效果影像，方便检查、调整。
^2 生成最终结果：File—Apply—确定输出象素大小、重采样方式、输出路径及文件名、背景值等—OK。
2）基于地理坐标：Map—Mosaicking—Georeferenced。
envidata\avmosaic\lch_olw.img；lch_02w.img
操作步骤：
^2 选择Map—Mosaicking—Georeferenced，打开Map based Mosaic镶嵌界面。
^2 Import—Import Files—选择要镶嵌的影像，定义镶嵌范围（行列号、影像拉框选择、地理坐标，引入其他文件范围等），键入镶嵌输出的维数（或尺寸），选择镶嵌所用的波段。
^2 分别选择影像—右键点击—Edit Entry：对背景值、羽化值、匀光等进行设置。
^2 所有参数设置完成以后—File—Save Template：生成临时效果影像，方便检查、调整。
^2 生成最终结果：File—Apply—确定输出象素大小、重采样方式、输出路径及文件名、背景值等—OK。
3）折线、曲线等其他方式确定镶嵌影像范围：
^2 主影像窗口—Overly—Annotation打开添加注记对话框—选择折线、曲线等线形；
^2 画线：选择在Images、Scoll或Zoom窗口进行画线，定义范围，注重选择线的粗细和颜色（画线注重：一定要将线的头尾画到影像的边缘，左键开始，右键结束，右键确定）；
^2 添加标记：Annotation：Rectangle 窗口—object—Symbol—选择符号—更改颜色和大小—将标记加在不要的影像一边；
^2 画好线、添加完标记以后，进行存储：Annotation：Rectangle 窗口—File—Save Annotation—确定路径和文件名，保存为：*.ann文件；
^2 Import—Import Files—引入要镶嵌的影像；
^2 分别选择影像—右键点击—Edit Entry，Cutline Feathering—Select Cutline Annotation File引入*.ann文件，给定Cutline羽化值，OK。
4）匀光：
envidata\avmosic\mosaic1_equal.dat；mosaic_2.dat
Entry—Color Balancing—分别确定基准影像和调整影像—Ok。

Envi调用MODIS Reprojection Tool（MRT）对MODIS产品进行批处理拼接、重投影、裁切
Science & Technology
Geoscience,remote sensing,climate,Crop
【转】Envi调用MODIS Reprojection Tool（MRT）对MODIS产品进行批处理拼接、重投影、裁切
1 熟悉MRT
 MODIS产品的类型不同，一景HDF格式的影像包含的波段也各不相同。MRT处理时需要选择处理波段，0表示不作处理，1表示处理，首先要确定影像的波段数。
1、拼接
Mrtmosaic.exe程序用来拼接影像。调用方式为：
mrtmosaic -i "g:\n%1.txt" -s " 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 0 0 0 0 " -o "g:\temp.hdf"
命令行帮助如下
Usage: mrtmosaic -i input_filenames_file -t -h -o output_filename
                 -s spectral_subset "b1 b2 ... bN"
                 -g filename for the log file
需要指定三个参数：
-I 指定输入文件，可以采取两种方式
1、1.hdf 2.hdf 3.hdf
2、把影像的完整路径保存到txt文件中，作为input参数。如-I MOD092008001.txt。
-s 指定需要处理的波段，同样可以采用两种方式
1、直接给出，如 –s “0 0 0 0 0 0 0 0 0 0 0 0”，注意英文引号；
2、指定一个txt路径，让程序读取；
-o 指定输出路径，一般直接给出
1、直接给出，如 –o g:\tmp.hdf。注意直接存为HDF格式，便于后续处理。
2、重投影、裁切
Resample.exe用来重投影、裁切是MRT程序的核心。调用方式为：
命令行帮助如下：
Usage: resample -p parameter_file [options]
Options that override parameter file specifications:
   -i input_file_name
   -o output_file_name
   -r resampling_type [NN BI CC NONE]
   -t projection_type [AEA ER GEO HAM IGH ISIN LA LCC MERCAT MOL PS SIN TM UTM]
   -j projection_parameter_list "p1 p2 ... p15"
   -s spectral_subset "b1 b2 ... bN"
   If using the -s switch, the SDSs should be represented as an
   array of 0s and 1s. A '1' specifies to process that SDS;
   '0' specifies to skip that SDS. Unspecified SDSs will not be processed.
   If the -s switch is not specified, then all SDSs will be processed.
   -a spatial_subset_type [INPUT_LAT_LONG INPUT_LINE_SAMPLE OUTPUT_PROJ_COORDS]
   -l spatial_subset "ULlat ULlong LRlat LRlong"
               -or- "ULline ULsample LRline LRsample (0-based)"
               -or- "ULprojx ULprojy LRprojx LRprojy"
      NOTE: line/sample must be specified for the             highest resolution
 of all SDSs specified             to be processed in the product.
   -u UTM_zone
   -x pixel_size
   -g filename for the log file
可以只指定1个参数：
用 –p 读入prm参数文件，进行处理。例如resample -p "g:\prrmMOD092008001.prm"，prm文件如下：
INPUT_FILENAME = g:\tmp_%1.hdf输入文件
SPECTRAL_SUBSET = ( 1 1 1 1) 前面mrtmosaic拼接结果有4个波段
SPATIAL_SUBSET_TYPE = INPUT_LAT_LONG 经纬度裁切方式
SPATIAL_SUBSET_UL_CORNER = ( 33.0 108.0 ) 左上纬经度
SPATIAL_SUBSET_LR_CORNER = ( 28.0 117.0 ) 右下纬经度
OUTPUT_FILENAME = F:\MRT_out\myd%1.tif 输出路径，不同波段自动区分
RESAMPLING_TYPE = NEAREST_NEIGHBOR 最近邻采样方法
OUTPUT_PROJECTION_TYPE = UTM 输出文件投影方式utm
OUTPUT_PROJECTION_PARAMETERS = (投影参数
 0.0 0.0 0.0
 0.0 0.0 0.0
 0.0 0.0 0.0
 0.0 0.0 0.0
 0.0 0.0 0.0 )
DATUM = WGS84 大地水准面
UTM_ZONE = 50投影分带带号
如果不会设置，可以先在图形界面里设置一次，把设置的结果保存下来。
打开刚刚保存的参数文件
去掉以#号打头的注释，文件显示如下：
INPUT_FILENAME = G:\TmpMosaic.hdf
SPECTRAL_SUBSET = ( 1 1 1 1 1 1 1 1 1 1 1 1 )
SPATIAL_SUBSET_TYPE = INPUT_LAT_LONG
SPATIAL_SUBSET_UL_CORNER = ( 32.0 107.0 )
SPATIAL_SUBSET_LR_CORNER = ( 29.0 116.0 )
OUTPUT_FILENAME = G:\mod092001001.tif
RESAMPLING_TYPE = NEAREST_NEIGHBOR
OUTPUT_PROJECTION_TYPE = UTM
OUTPUT_PROJECTION_PARAMETERS = (
 0.0 0.0 0.0
 0.0 0.0 0.0
 0.0 0.0 0.0
 0.0 0.0 0.0
 0.0 0.0 0.0 )
DATUM = WGS84
UTM_ZONE = 50
如果研究区的经纬度范围不同，可以修改
SPATIAL_SUBSET_UL_CORNER = ( 32.0 107.0 )
SPATIAL_SUBSET_LR_CORNER = ( 29.0 116.0 )两行
如果需要不同的投影，如经纬度投影，可以修改
OUTPUT_PROJECTION_TYPE = UTM
OUTPUT_PROJECTION_PARAMETERS = (
 0.0 0.0 0.0
 0.0 0.0 0.0
 0.0 0.0 0.0
 0.0 0.0 0.0
 0.0 0.0 0.0 )
DATUM = WGS84
UTM_ZONE = 50
如果拼接时只选择了1个波段，可以修改
SPECTRAL_SUBSET = ( 1 )
当然这句
INPUT_FILENAME = G:\TmpMosaic.hdf批处理是必须改掉的了
关于像素分辨率，一般留空，也就是默认不改变影像的像素大小。
2关于DOS批处理裁切MOD产品
单次处理
Dir g:\mod11*A%1*.hdf /s /b >> g:\n%1.txt
f:\mrt\modis\bin\mrtmosaic -i "g:\n%1.txt" -s " 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 0 0 0 0 " -o "g:\temp_%1.hdf"
f:\mrt\modis\bin\resample -p "g:\prm%1.prm"
del g:\prm%1.prm /q /f
del g:\n%1.txt /q /f
del g:\temp_%1.hdf /q /f
批量处理
for /f %%i in (e:\lis.txt) do @单次处理文件名 %%i
如果双击运行，用%%i号表示变量。在命令行中%i表示变量。
其中e:\lis.txt是年份及天数
2008001
2008009
2008017
2008025
2008033
2008041
2008049
G:\n%1.txt在运行时为g:\n2008001.txt，其中包括2008年第1天的多景MODIS产品影像名。
Dir g:\mod11*A%1*.hdf /s /b >> g:\n%1.txt
用来列出g盘（数据存储盘）以mod11打头的指定日期的的hdf格式文件，即MODIS影像。
这里要说明一下，MODIS产品命名的规则
MYD11A2.A2002185.h27v05.005.2007221162948.hdf
从左至右，前7位表示产品类型MYD11指下午星(MYD)第11号产品（land surface temperature），A2表示处理级别。A2002185表示过境时间是2002年第185天，h27v05是MODIS产品在全球的轨道行列号，中国一般是h27v05、h27v06、h28v05、h28v06，005表示HDF5文件格式，早期MODIS采用HDF4格式存储，所以有时也可见到004的产品。2007等一串数字表示影像处理的年月日时分秒，hdf表示存储格式为EOS-HDF。
了解了MODIS产品命名规则之后，可以用DOS dir命令来挑选符合条件的MODIS产品路径了。
>> g:\n%1.txt 表示把结果转存为g:\n%1.txt
%1表示接收的第一个参数，即2008001
3Envi生成时间列表
2008001
2008009
2008017
2008025
这样的列表文件可以用在Envi中定义一个pro来生成：
pro daylist,startdate,enddate,result_txt_path
        ;example daylist,2008001,2008013,'example.txt'
        ;
        ;
        a=(startdate mod 1000) /8 *8+(startdate /1000)*1000+1

        b=((enddate mod 1000) /8 +1)*8+(enddate /1000)*1000+1
        help,a,b
        step=8
        openw,lun,result_txt_path,/get_lun
        res=a;
        for i=a,b,step do begin

            printf,lun,string(res,format='(%"%7d")')

            res=res+step
        endfor
        free_lun,lun
        print,'done';
        close,/all

end
在命令行窗口敲入
daylist,2009001,2009033,'f:\g4.txt'
打开f:\g4.txt如下：
2009001
2009009
2009017
2009025
2009033
2009041
4Envi平台下整合前面工作
留给读者思考
 提示：spawn函数
