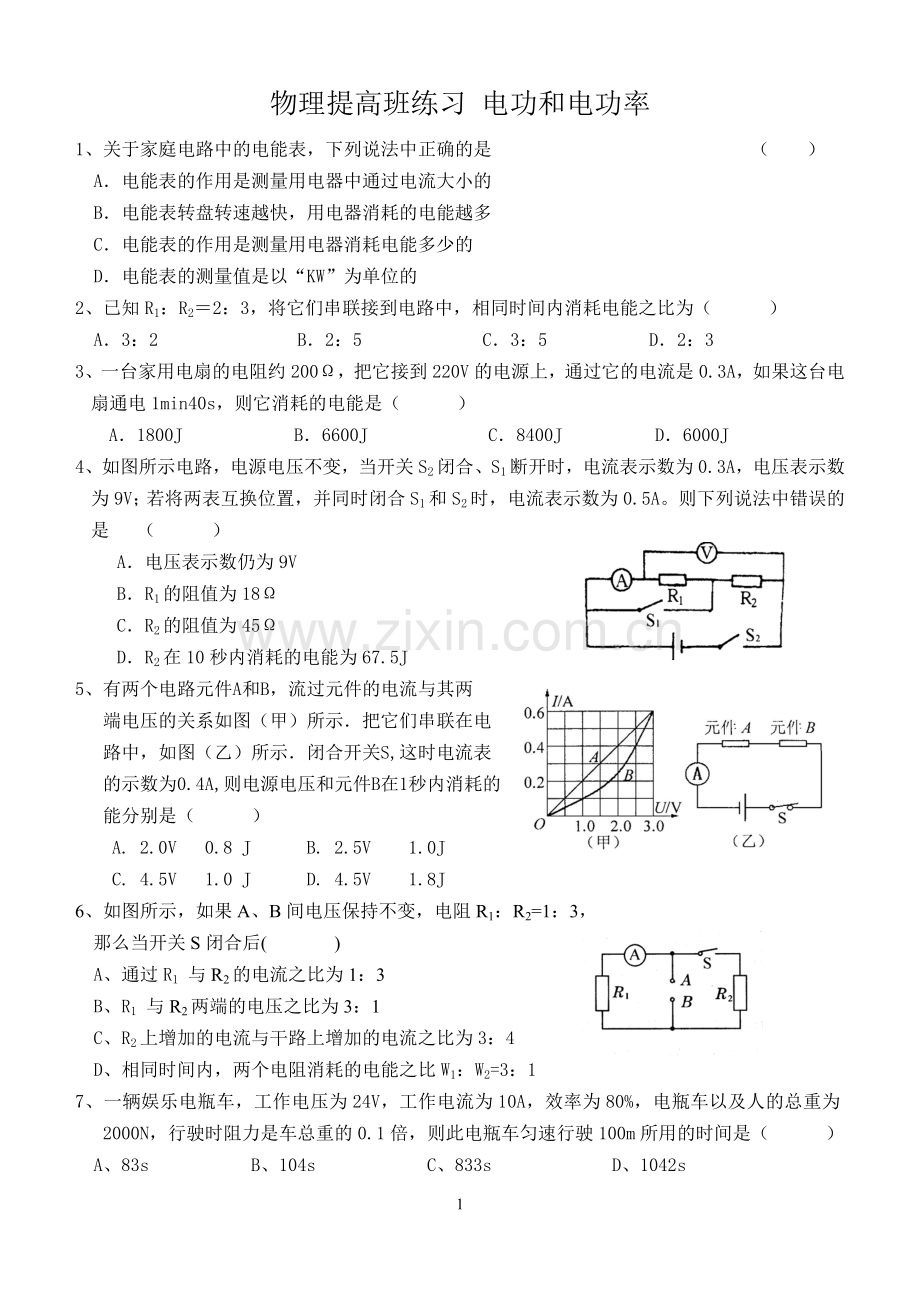

物理提高班练习 电功和电功率
1、关于家庭电路中的电能表，下列说法中正确的是　　　　　　　　　　　　　　（　　）
　A．电能表的作用是测量用电器中通过电流大小的
　B．电能表转盘转速越快，用电器消耗的电能越多
　C．电能表的作用是测量用电器消耗电能多少的
　D．电能表的测量值是以“KW”为单位的
2、已知R1：R2＝2：3，将它们串联接到电路中，相同时间内消耗电能之比为（　　　）
A．3：2　　　　　 B．2：5　　　　 C．3：5　　　　 D．2：3
3、一台家用电扇的电阻约200Ω，把它接到220V的电源上，通过它的电流是0.3A，如果这台电扇通电1min40s，则它消耗的电能是（　　　）
A．1800J B．6600J C．8400J D．6000J
4、如图所示电路，电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A。则下列说法中错误的是 （　　　）
A．电压表示数仍为9V
B．R1的阻值为18Ω
C．R2的阻值为45Ω
D．R2在10秒内消耗的电能为67.5J
5、有两个电路元件A和B，流过元件的电流与其两
端电压的关系如图（甲）所示．把它们串联在电
路中，如图（乙）所示．闭合开关S,这时电流表
的示数为0.4A,则电源电压和元件B在1秒内消耗的
能分别是（　　　）
A. 2.0V 0.8 J B. 2.5V 1.0J
C. 4.5V 1.0 J D. 4.5V 1.8J
6、如图所示，如果A、B间电压保持不变，电阻R1：R2=1：3，
那么当开关S闭合后( )
A、通过R1 与R2的电流之比为1：3
B、R1 与R2两端的电压之比为3：1
C、R2上增加的电流与干路上增加的电流之比为3：4
D、相同时间内，两个电阻消耗的电能之比W1：W2=3：1
7、一辆娱乐电瓶车，工作电压为24V，工作电流为10A，效率为80%，电瓶车以及人的总重为2000N，行驶时阻力是车总重的0.1倍，则此电瓶车匀速行驶100m所用的时间是（　　　）
A、83s B、104s C、833s D、1042s
8、在如图所示的电路中，R1=10Ω，R2=20Ω，R3的阻值不等于零，当断开开关S时，电压表的示数为6V，当闭合开关S，电压表的示数可能是（设电源电压保持不变）（　　　）
A、11V B、10V C、9V D、8V
9、在图所示的电路中，当滑动变阻器Ｒ的滑片Ｐ从Ｂ向Ａ滑动的过程中，电压表Ｖ１、Ｖ２示数的变化量的值分别为ΔＵ１、ΔＵ２，则它们的大小关系是__________
10、在图的电路中，R为待测电阻，阻值约为5Ω。给你的器材有：滑动变阻器（2A，0～10Ω）；电压表，有2个量程，分别为0～3V、0～15V；电流表，有2个量程，分别为0～0.6A、0～3A；电池组为新干电池3节串联。两只电表的量程可采用4种选法，但为使测量时能较准确地读数，最后，两只电表的量程应采用__________________________________
V
Ｒ2
Ｒ1
Ｒ3
S

第8题 第9题 第10题

11、如图所示电路中，S2断开，S1闭合，电阻R2=R3=12Ω；当S1断开后，电流表的示数变为原来的1/3，经1 min，电阻R2所消耗的电能为180J。求当S1、S2均闭合时，电流表的示数为多大？

12、一电能表表盘上的参数如图所示，将某用电器单独接在该表上，当用电器工作4min后，电能表转盘转过55r。若用电器两端电压是220V，求：通过该用电器的电流。
小明家的电能表及某月月初、月未的两次示数如图所示。求：
（1）小明家在本月用电多少度？
220V 10A 50H

3000/KW·h
1
3
8
7
5
1
4
6
9
5
KW·h
（2）在关闭了所有电器后，小明的妈妈用一只电熨斗熨烫衣服，已知电路中的电压是220V，通过电熨斗的电流是5A，熨烫一件衣服需10min。请计算电流做了多少功？这段时间内，电能表转盘转了多少r？

13、半导体材料的导电能力介于导体和绝缘体之间．其电阻受温度影响较大．如图甲是某种半导体材料的电阻随温度变化的关系图像．根据这种半导体材料电阻的特性，小星和他的同学设计了一个电路（如图乙）。可以测定某一空间的温度。使用的器材如下：半导体电阻、电源、电流表（0～0.6A）、开关、定值电阻R0（10Ω）、导线若干。
（1）定值电阻R0的作用是什么？
（2）当环境温度为20℃时．电流表的读数为0.2A，求电源的电压。
（3）电流表的读数为0.4A时，当时环境温度是多少？电流通过半导体电阻10s内做的电功是多少？

14、现有一个供电电压为U且保持不变的电源，两个定值电阻R1和R2(已知电阻值R1＝2R2)，导线若干，它们分别与图示虚线框中标有A、B、C、D的有关接线柱相连接．把一个电流表先后接在有关接线柱间，结果发现：
(1) 若把电流表接在接线柱B、C间．电流表指针偏转到某一位置(设这时的示数为I)；
(2) 若把电流表改接在接线柱A、D间，它的示数变为1/2I；
(3) 若把电流表改接在接线柱A、C间，它的示数变为1/3I．试根据上述测试结果，画出虚线框内有关接线柱间电源、电阻或导线的连接情况，并标明R1、R2．
A

B
C

D

周六提高班答案
1、C 2、D 3、B 4、C 5、C 6、D 7、B 8、D
9、ΔＵ１>ΔＵ２ 10、0～3V和0～0.6A 11、2.25A 12、1.25 82度 550r
13、保护电路 12V 40℃ 32J 14、

R１
R2
A

B
C

D
