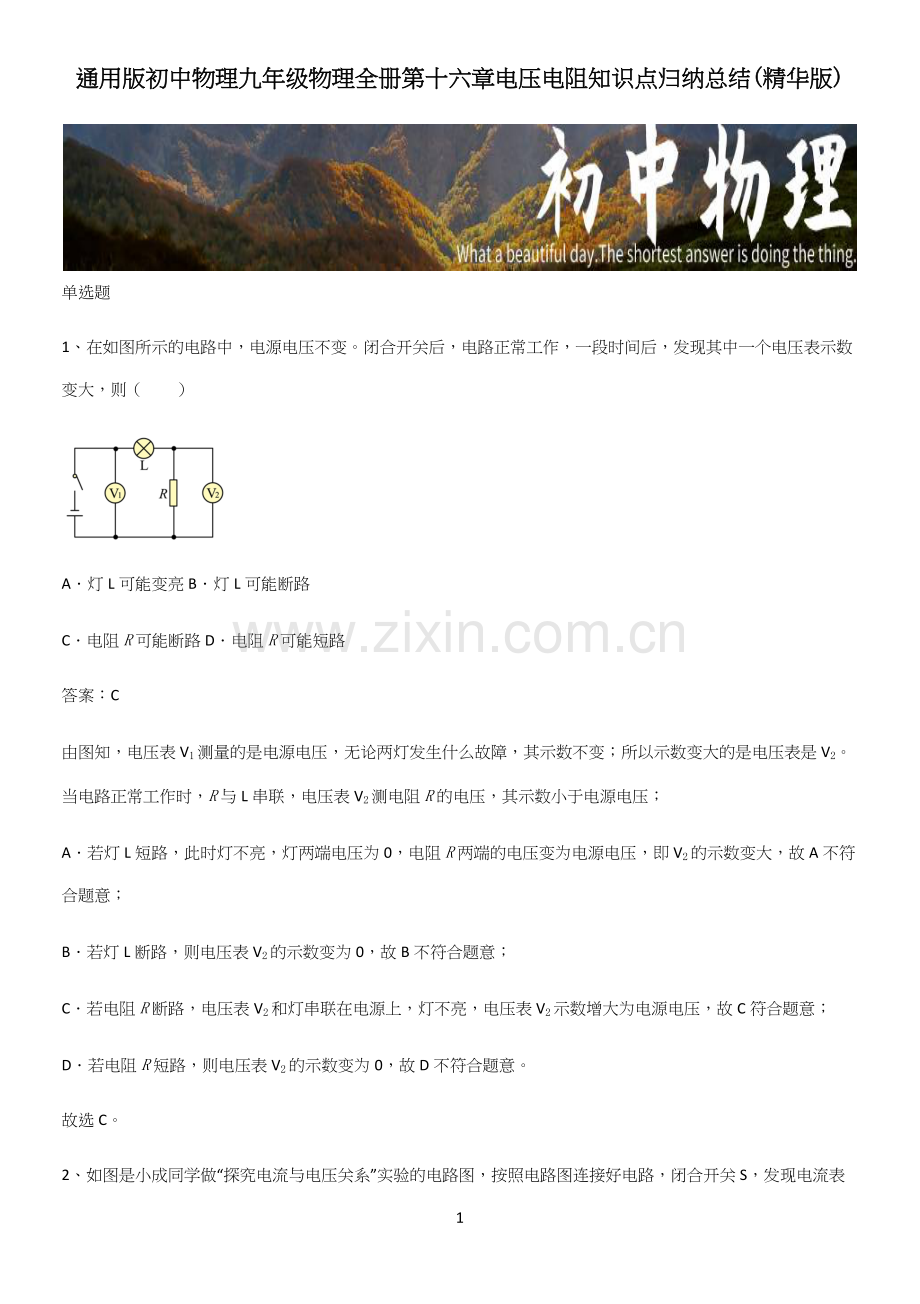

1、通用版初中物理九年级物理全册第十六章电压电阻知识点归纳总结(精华版)1单选题1、在如图所示的电路中,电源电压不变。闭合开关后,电路正常工作,一段时间后,发现其中一个电压表示数变大,则()A灯L可能变亮B灯L可能断路C电阻R可能断路D电阻R可能短路答案:C由图知,电压表V1测量的是电源电压,无论两灯发生什么故障,其示数不变;所以示数变大的是电压表是V2。当电路正常工作时,R与L串联,电压表V2测电阻R的电压,其示数小于电源电压;A若灯L短路,此时灯不亮,灯两端电压为0,电阻R两端的电压变为电源电压,即V2的示数变大,故A不符合题意;B若灯L断路,则电压表V2的示数变为0,故B不符合题意;C若电阻

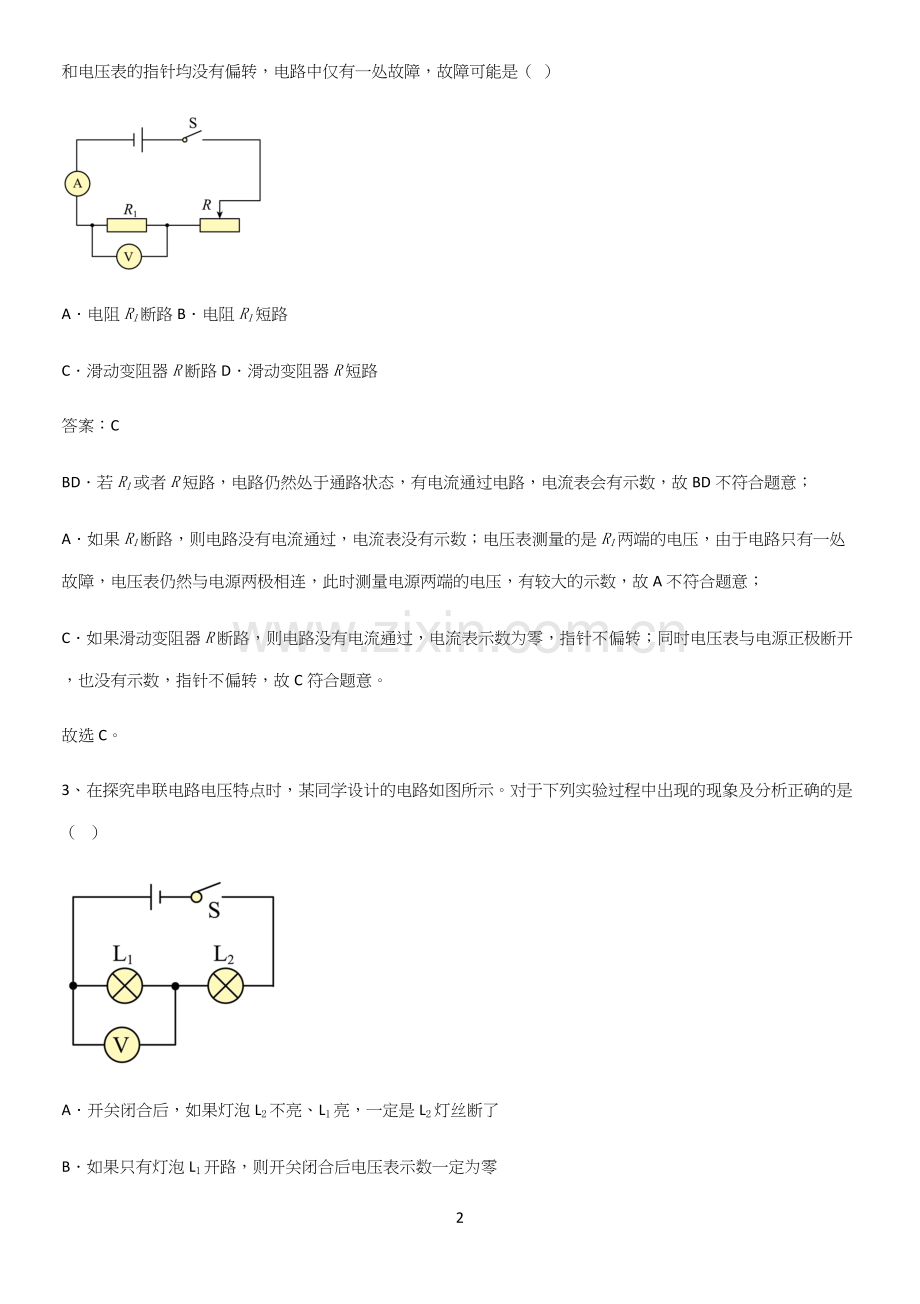

2、R断路,电压表V2和灯串联在电源上,灯不亮,电压表V2示数增大为电源电压,故C符合题意;D若电阻R短路,则电压表V2的示数变为0,故D不符合题意。故选C。2、如图是小成同学做“探究电流与电压关系”实验的电路图,按照电路图连接好电路,闭合开关S,发现电流表和电压表的指针均没有偏转,电路中仅有一处故障,故障可能是()A电阻R1断路B电阻R1短路C滑动变阻器R断路D滑动变阻器R短路答案:CBD若R1或者R短路,电路仍然处于通路状态,有电流通过电路,电流表会有示数,故BD不符合题意;A如果R1断路,则电路没有电流通过,电流表没有示数;电压表测量的是R1两端的电压,由于电路只有一处故障,电压表仍然与电源
3、两极相连,此时测量电源两端的电压,有较大的示数,故A不符合题意;C如果滑动变阻器R断路,则电路没有电流通过,电流表示数为零,指针不偏转;同时电压表与电源正极断开,也没有示数,指针不偏转,故C符合题意。故选C。3、在探究串联电路电压特点时,某同学设计的电路如图所示。对于下列实验过程中出现的现象及分析正确的是()A开关闭合后,如果灯泡L2不亮、L1亮,一定是L2灯丝断了B如果只有灯泡L1开路,则开关闭合后电压表示数一定为零C如果只有灯泡L2开路,则开关闭合后电压表示数一定为零D开关闭合后,如果电压表示数为零,灯泡L2一定不发光答案:CA开关闭合后,L1亮,说明有电流,故障类型为短路。短路部分不工作
4、,故L2短路,故A错误;B当只有灯泡L1开路时,整个电路无电流,闭合开关后,电压表到电源为通路,电压表有示数,故B错误;C当只有灯泡L2开路时,整个电路无电流,闭合开关后,电压表到电源为断路,故电压表示数一定为零,故C正确;D开关闭合后,电压表示数为零,可能是L1短路,此时L2可以发光,也可能是L2断路,此时L2不发光,故D错误。选C。小提示:根据电表示数判断电路故障,首先明确电路连接方式,其次确定各表所测的对象,然后根据有无电流判断故障类型,有电流,短路故障,无电流,断路故障。短路部分不工作且电压为零;电压表有示数说明电压表到电源为通路。4、下列关于电流、电阻、电路的说法正确的是()A只有正
5、电荷定向移动才能形成电流B只要有电压电路就一定有电流C当通过导体的电流为零时,导体电阻也为零D其他条件相同时,横截面积越小的导体电阻越大答案:DA正、负电荷的定向移动都能形成电流,金属导体中就是带负电荷的电子定向移动形成电流的。故A错误;B电流的形成条件,除了一定有提供电压的电源外,还要求电路是通路。故B错误;C导体的电阻是导体本身的属性,其大小与电流、电压等因素无关,同一导体的电阻一般来说是固定不变的。故C错误;D一般来说,导体的电阻与导体的材料、长度、横截面积有关。在其他条件都相同时,横截面积越小,电阻越大。故D正确。故选D。5、某兴趣小组用一根电阻为R的镍铭合金电阻自制了一台电烘箱,下列
6、说法正确的是()A由公式R=UI得知,R与U成正比,与I成反比B电阻丝中的电流是正电荷定向移动形成的C换档减小接入电路的电阻丝长度,电烘箱的功率减小D电烘箱工作时是将电能转化为内能答案:DA电阻与材料、长度、横截面积、温度有关,与电压和电流无关,故A错误;B电阻丝是金属制成的,金属靠自由电子导电,电阻丝中原子核带正电,电子带负电,电流是电子的定向移动形成的,即负电荷定向移动形成的,故B错误;C电阻大小与长度有关,其他因素相同时,长度越长电阻越大,换档减小接入电路的电阻丝长度,即电阻减小,根据P=U2R电烘箱的功率增大,故C错误;D电烘箱消耗电能,产生内能,因此工作时是将电能转化为内能,故D正确
7、。故选D。6、将如图中的滑动变阻器连入电路中,要求开关S闭合后,滑片P向左移动时,电流表的示数变大,则应()AN接C,M接DBN接C,M接FCN接D,M接FDN接E,M接D答案:B开关S闭合后,滑片P向左移动时,电流表示数变大,说明滑动变阻器接入电路的电阻变小,故滑动变阻器下端应接C接线柱,即N接C,而滑动变阻器上端接线柱则可以从E、F接线柱中任选一个,故ACD不符合题意,B符合题意。故选B。7、如图,闭合开关,灯泡不亮,在闭合开关且不拆开导线的情况下,将M接电源“+”极,N依次试触E、F、G接线柱,发现电压表示数第一次为零,后两次次接近3V,若故障只有一个,则可能是()A滑动变阻器断路B灯泡
8、断路C开关断路D灯泡短路答案:BN试触E,发现电压表示数为零,说明电路E点到电源负极存在断路;N试触F点时、电压表示数接近3V,说明电压表与开关组成了通路,即F点到电源负极电路正常;N试触G点时、电压表示数也接近3V,说明电源电压接近3V;由以上分析可知故障出现在E、F之间,若故障只有一个,则可能是灯泡断路,故B符合题意,ACD不符合题意。故选B。8、如图所示的电路中,电源电压保持不变,闭合电键S,电路正常工作,一段时间后,发现电路中只有一个电表的示数变大,且故障只发生在电阻R1或R2上,其他元件仍保持完好,为判断故障,将电流表A与R1位置互换,则下列说法正确的是()互换后,电流表A示数不变,
9、电压表V示数变大,R1短路互换后,电流表A示数变大,电压表V示数不变,R2断路互换后,电流表A示数不变,电压表V示数变大,R2短路互换后,电流表A示数不变,电压表V示数不变,R2断路ABCD答案:D由电路图知,两个电阻串联在电路中,电压表测R2两端的电压,电流表测电路中的电流。电流表与R1互换位置,连接方式不变。若R1短路,电路中只有R2工作,互换后,电流表A示数不变,电压表V示数也不变,所以说法错误;若R2断路,电路断路,整个过程电流表无示数,电压表测电源电压,互换后,电压表仍测电源电压,示数不变,所以说法错误,正确;若R2短路,电路中只有R1工作,电压表示数为0,互换后,电压表测电源电压,
10、示数变大,电流表示数不变,所以说法正确。故ABC错误,D正确。故选D。9、下列说法正确的是()A在并联电路中,不论灯泡电阻是大是小,每个灯泡两端的电压都相等B使用电压表时,它的两个接线柱不允许不通过用电器直接与电源两极相连C只要电路两端接上电压表,则电路中一定有电流通过D电流表和电压表都有一定的量程,使用时应注意选择量程,量程越大越好答案:AA并联电路支路电压都等于电源电压,故A正确;B电压表可以直接并联在电源两端,它的两个接线柱允许不通过用电器直接与电源两极相连,故B错误;C当电压表并联在导线两端时,示数为零;故C错误;D电流表和电压表都有一定的量程,使用时应注意选择量程,量程合适即可,并不
11、是越大越好,故D错误。故选A。10、关于电压、电流和电阻,下列说法正确的是()A当通过导体的电流是原来的2倍时,导体的电阻是原来的0.5倍B电路中只要有电压,就会有电流C横截面积相同的两段铜导线,长的铜导线电阻大(忽略温度的影响)D电流的方向总是由电源的负极流向正极答案:CA电阻是导体对电流的阻碍作用,是导体本身的一种特性,其大小与导体的材料、长度、横截面积、温度等有关。导体电阻和导体两端的电压及有无电流通过导体无关,故A错误;B电路中有电压时若电路断路,则不会有电流,故B错误;C电阻的大小与导体的材料、长度、横截面积、温度等有关,若忽略温度的影响,材料及横截面积相同时,长的导线电阻大,故C正
12、确;D在电源内部,电流的方向总是由电源的负极流向正极,在电源外部,电流从正极流向负极,故D错误。故选C。11、关于如图所示的电路,忽略导线的电阻,在S1,S2都闭合后,下列说法正确的是()AL1与L2的亮度一定不同BL1与L2两端的电压一定不相等C若L1被短路,则L2一定不亮D通过L1与L2的电流一定相等答案:CAD如图可知,在S1、S2都闭合后,两灯泡并联;由于灯泡的规格不知道,其电阻值也是未知,根据I=UR和PUI可知,通过两个灯泡的电流和亮度无法判定,可能相等,也可能不相等,故AD错误;B并联电路各支路两端电压相等,所以L1与L2两端的电压一定相等,故B错误;C若L1被短路,那么出现电源
13、短路情况,所有用电器都不能够工作,所以L2一定不亮,故C正确。故选C。12、2021年标志着“中国芯”正在崛起的新一代5G芯片将开始量产,芯片是指含有集成电路的硅片,其主要材料是()A超导材料B绝缘材料C隔热材料D半导体材料答案:DA利用超导材料零电阻的性质可实现无损耗输电,故A不符合题意;BCD导电性能介于导体与绝缘体之间的叫半导体。常见的半导体材料有:硅、锗、砷、镓等。芯片的核心部件是其中的电子芯片,是半导体(硅)制成的,故BC不符合题意,D符合题意。故选D。13、如图所示,闭合开关S后,电压表V1和V2的示数分别为2.7V和3V,则电压表V的示数是()A0.3VB3VC2.7VD5.7V
14、答案:D由题图知,灯泡L1、灯泡L2、电源和开关组成串联电路,电压表V1测量灯泡L2两端的电压,电压表V2测量灯泡L1两端的电压,电压表V测量灯泡L1、灯泡L2串联后的电压,由串联电路中电压特点可知电压表V的示数为电压表V1和V2的示数之和,即为5.7V,故D符合题意,ABC不符合题意。故选D。14、当滑动变阻器的滑片P向右移动时,接入电路的阻值变大。选择的接线柱是()AABBCDCBDDAD答案:DAB滑动变阻器应该一上一下连接,连接AB或CD接线柱,移动滑动变阻器的滑片,不能改变滑动变阻器的阻值,故AB不符合题意;C连接BD接线柱,当滑动变阻器的滑片P向右移动时,接入电路的阻值变小,故C不
15、符合题意;D连接AD接线柱,当滑动变阻器的滑片P向右移动时,接入电路的阻值变大,故D符合题意。故选D。15、小伟和小刚很喜欢做电学实验,利用课间时间他们连接了如下电路图,可是闭合开关后一灯亮一灯不亮,电压表没有示数,电流表有示数,移动滑动变阻器的滑片还是一灯亮一灯不亮,电流表示数发生变化,但电压表依然没有示数,若故障只发生在某一处,你帮他们分析可能是()A灯泡L1发生了短路B灯泡L2发生了短路C灯泡L1的灯丝断路了D灯泡L2的灯丝断路了答案:A由电路图可知,此电路为串联电路,电流表测电路中电流,电压表测灯泡L1两端的电压;AC闭合开关后电流表有示数,说明电路为通路,一灯亮一灯不亮,电压表没有示
16、数,说明电压表所在处有故障;若灯泡L1断路,则电压表串联在电路中,移动滑动变阻器的滑片还是一灯亮一灯不亮(灯泡L1不亮,灯泡L2亮),电压表将有示数,电流表的示数将不会变化,所以灯泡L1不可能断路;若灯泡L1短路,则电压表无示数,电流表有示数,移动滑动变阻器的滑片还是一灯亮一灯不亮(灯泡L1不亮,灯泡L2亮),电压表无示数,电流表的示数会变化,故A符合题意,C不符合题意;B若灯泡L2发生了短路,且故障只发生在某一处,则闭合开关后,灯泡L1亮,灯泡L2不亮,电压表和电流表均有示数,故B不符合题意;D若灯泡L2的灯丝断了,且故障只发生在某一处,则闭合开关后,电路为断路,灯泡L1不亮,灯泡L2不亮,
17、电压表和电流表均没有示数,故D不符合题意。故选A。多选题16、在延时服务自主学习时,某同学根据图示电路整理笔记,下列说法正确的是()A电流表串联在电路中,是因为它的电阻很大,可以保护电路B电压表正确连接在A、B两点间,可以测量L1两端的电压C将电压表接A端接线柱直接改接到C,可以测量L2两端的电压D电流表分别接在A、B、C点时,测量结果相同答案:BDA由电路图可知,两灯串联,电流表测电路中的电流。电流表串联在电路中测电流,电流表的电阻很小,可以看作导线,不能对电路起到保护作用,故A错误;B电压表正确连接在A、B两点间,此时电压表和L1并联,测L1两端的电压,故B正确;C电压表正确连接在A、B两
18、点间测L1两端的电压,此时A端接电压表的正接线柱,电压表接在B、C两点间测L2两端的电压,此时C端接电压表的负接线柱,若将电压表接A端接线柱直接改接到C,此时电压表的正负接线柱接反,不能正确测量L2两端的电压,故C错误;D串联电路电流处处相等,通过A、B、C三点的电流相同,所以电流表分别接在A、B、C点时,测量结果相同,故D正确。故选BD。17、如图所示,向同一方向移动滑片,电阻的变化效果相同的是()ABCD答案:ADAD两个图中使用的都是左下接线柱,还都选择了一个上接线柱接入电路,连入电路的电阻丝都是左下接线柱到滑片之间的电阻丝,当滑片向右移动时,连入的电阻都变大,反之,连入的电阻都变小;B
19、滑动变阻器连入电路的是两个下接线柱,移动滑片时无法改变电阻大小;C图中选择的是右下接线柱和一个上面的接线柱,连入电路的电阻丝都是右下接线柱到滑片之间的电阻丝,当滑片向左移动时,连入的电阻都变大,反之,连入的电阻都变小。综合以上分析,向同一方向移动滑片,电阻的变化效果相同的是AD。故AD符合题意,BC不符合题意。故选AD。18、下列估测正确的是()A室内较为舒适的温度约为24B适宜的洗澡水温度大约为40C教室内的节能灯工作电流约5AD智能手机电池的电压约为3.7V答案:ABDA室内较为舒适的温度大约为人体温的黄金比左右,约为23左右,所以室内较为舒适的温度约为24符合题意,故A正确;B适宜的洗澡
20、水温度稍高于人的正常体温(37),大约为40,故B正确;C教室内的节能灯工作电流约0.2A,故C错误;D智能手机电池基本上为锂电池,锂离子电池的电压普遍约为3.7V,故D正确。故选ABD。19、用如图所示电路探究“影响电阻大小的因素”实验时,下列说法正确的是()A该电路中小灯泡的作用,代替电流表判断电流强弱B该电路探究导体的电阻大小与导体横截面积有关C该电路探究导体的电阻大小与导体长度有关D该电路探究导体的电阻大小与导体材料有关答案:ADA在探究“影响电阻大小的因素”实验中,电流强弱可以通过电流表的示数或小灯泡的亮度来体现,故A正确;BCD由图可知,两根电阻丝的长度相同、横截面积相同,材料不同
21、,所以此实验可以探究导体电阻的大小与导体的材料是否有关,故BC错误,D正确。故选AD。20、如图所示,电源电压保持不变,关于电路的工作情况,下列说法中正确的是()A同时闭合两个开关,两只灯泡并联B若电压表和电流表的位置对调,闭合S1、S2后,则两表都被烧坏C若先闭合S1,再闭合S2,电压表示数不变,电流表的示数变大D闭合S1、S2后,灯L1不亮,L2亮,则灯L1可能被短接答案:ACA同时闭合两个开关,两灯分别处于两条支路,两灯并联,故A正确;B若电压表和电流表的位置对调,电压表串联在电路中,电流表与L1并联,因电压表内阻很大,电路的电流很小,两表都不会被烧坏,故B错误;C若先闭合S1,为L1的
22、简单电路,电压表测电源电压,电流表测L1的电流;再闭合S2,两灯并联,电压表测电源电压,则电压表示数不变;而此时电流表测干路电流,根据并联电路电流的规律,电流表的示数变大,故C正确;D若灯L1被短路,闭合S1、S2后,则灯L2也会短路,灯L2不亮,造成电流表损坏和电源短路,故D错误。故选AC。21、关于电流表、电压表使用方法说法正确的是()A电流表不能超出量程使用B电压表可以直接接在电源两端,测得的为电源电压C电流表和电压表连入电路时,都应使电流从正接线柱流入,负接线柱流出D电流表和电压表的分度值都是相同的答案:ABCA电压表和电流表在使用时都不能超过其量程,否则会损坏电表,故A正确;B电流表
23、不能直接接在电源上,但电压表可以直接接在电源两极上,测出电源的电压,故B正确;C电流表和电压表在使用时,都要使电流从正接线柱流入、从负接线柱流出,如果接反,指针反方向偏转,可能会损坏电表,故C正确;D电流表大小两个量程的分度值分别是0.02A和0.1A,电压表大小两个量程的分度值分别是0.1V和0.5V,所以它们的分度值是不同的,故D错误。故选ABC。22、关于电压、电流和电阻,下列说法中正确的是()A正电荷定向移动的方向规定为电流的方向B电路中有电流,一定有正电荷在定向移动C电路中有电流,电路两端一定有电压D通过导体的电流为零,则该导体的电阻也为零答案:ACA物理学中,正电荷的定向移动方向规
24、定为电流的方向,故A正确;B电流是自由电荷的定向移动形成的,既可以是正电荷,也可以是负电荷,还可以是正负电荷同时定向移动形成的,故B错误;C电路中有电流,说明电路是通路,并且电路两端接在电源上,一定有电压,故C正确;D电阻是导体的一种性质,与通过导体的电流以及两端的电压无关,当通过导体的电流为零,该导体的电阻不为零,故D错误。故选AC。23、磁悬浮玫瑰灯是种灯具(如图),灯体由一个灯座与一个玻璃花形悬浮体组成,适配器的输出端连接在台灯座上,使用时将电源适配器连接至220V(50/60HZ)电源上并确认电源已通电,该灯具采用先进的无线电能传输技术使悬浮物中的半导体芯片发光,无需电池供电,输出功率
25、8W。以下关于这个灯的说法中,错误的是()A“磁悬浮电灯”不需要电池供电就能发光,说明它不需要消耗能量B半导体的电阻为零C静止在水平桌面上发光的“磁悬浮电灯”,灯座所受的支持力大于灯座的重力D“磁悬浮电灯”发光所需要的能量一定需要通过某种方式获取答案:ABAD该灯具采用先进的无线电能传输技术使悬浮物中的半导体芯片发光,根据能量守恒定律知肯定是通过某种方式获取了其他形式的能量,故A错误,A符合题意,D正确,D不符合题意;B半导体导电能力介于导体和绝缘体之间,半导体具有一定的电阻,故B错误,符合题意;C灯体处于静止状态,灯体受到的重力与地面对灯座的支持力是一对平衡力,这两个力大小相等,灯体受到的重
26、力等于灯座与玻璃花形悬浮体所受的总重力,故灯座所受的支持力大于灯座的重力,所以C正确,不符合题意。故选AB。24、关于电流、电压、电阻,下列说法错误的是()A电荷的移动形成了电流B电路两端有了电压,电路中就会有电流C导体的电阻与通过导体的电流无关D超导体材料做电热丝的效果比普通电阻丝好答案:ABDA电荷的定向移动形成电流,故A错误,符合题意;B电路两端有了电压,且电路是通路,电路中就会有电流,故B错误,符合题意;C导体的电阻是导体的一种性质,导体的电阻与通过导体的电流无关,故C正确,不符合题意;D超导体不能做电热丝,因为根据焦耳定律Q=I2Rt可知若R=0,则Q=0J,故D错误,符合题意。故选
27、ABD。25、在探究串联电路电压特点时,某同学设计的电路如图所示。对于下列实验过程中出现的现象及分析正确的是()A开关闭合后,如果灯泡L2不亮、L1亮,可能是L2灯丝断了B如果只有灯泡L1开路,则开关闭合后电压表示数一定为零C如果只有灯泡L2开路,则开关闭合后电压表示数一定为零D开关闭合后,如果电压表示数为零,灯泡L2可能不发光答案:CDA电路中两灯串联,电压表测L1的电压,若L1亮,说明电路为通路,故L2灯丝不可能断了,否则L1也不亮,故A错误;B如果只有灯泡L1开路,闭合开关后,电压表与电源为连通测电源电压,故电压表有示数,故B错误;C如果只有灯泡L2开路,整个电路断路,闭合开关后,电压表
28、与电源不连通,故电压表示数一定为零,故C正确;D开关闭合后,电压表示数为零,可能是L1短路,此时L2可以发光,也可能是L2断路,此时L2不发光,故D正确。故选CD。填空题26、将某金属导体串联在电路中,在物理学中规定电流的方向是从电源的_极通过导体流向负极。若10秒内通过该导体横截面的电荷量为3库,通过它的电流为_安,当通过导体的电流变为0.6安时,该导体的电阻阻值_(选填“变大”“不变”或“变小”)。答案:正0.3不变1在物理学中规定电流正电荷的移动方向为电流的方向,是从电源的正极通过导体流向负极。2通过它的电流为I=Qt=3C10s=0.3A3电阻是导体本身的性质,与是否接入电路无关,与电
29、路两端的电压和通过导体电流无关,故电阻的阻值不变。27、如图所示的电路,开关S闭合后,两灯均发光,电压表V1的示数为4.5V,V2的示数为6V。则灯L1两端电压为_V。答案:1.5由电路图知道,开关S闭合后,两灯泡串联,电压表V2测电源的电压,电压表V1测L2两端的电压,因串联电路中总电压等于各分电压之和,所以,灯L1两端的电压U1=UU2=6V4.5V=1.5V28、如图是小明设计的风力测定仪,O是转动轴,金属杆OC下面连接着一块受风板,AB是电阻片,它跟金属杆组合在一起的作用相当于一个_。该风力测定仪工作时,风力越大,灯泡的亮度越_。答案:滑动变阻器亮1AB是电阻片,金属杆相当于滑片,组合
30、在一起的作用相当于一个滑动变阻器。2风力越大,受风板越向右移动,AB电阻片接入电路阻值越小,灯泡的亮度越亮。29、已知一节干电池的电压为1.5V,小明同学将三节同样的干电池的正极与正极连接在一起,负极与负极连接在一起,并联起来组成电池组使用(如图甲所示)。他不知道这样连接起来后电池组电压是多少,于是就用电压表测量这个电池组两端的电压,电压表示数如图乙所示。根据实验现象,可以初步得出电池并联使用后的电压规律为:_。答案:见解析由题知,三节同样的干电池并联起来使用,由图乙知,电压表使用015V量程,分度值0.5V,所以三节干电池并联起来后的电压为1.5V,根据实验现象可知:同样的干电池并联起来后的
31、电压与每节干电池电压相同。30、要在一段电路中产生电流,它的两端就要有_电阻是导体对电流的_作用。50的实验用的定值电阻接入电路中,若开关没有闭合,则它的电阻是_。现有一滑动变阻器,它的铭牌是“201A”,其中“20”含义为_,“1A”含义为_。如图所示,电阻箱的示数是_。答案:电压阻碍50最大阻值20允许通过的最大电流是1A628012从电压和电阻的概念可知:电压是使电路中形成电流的原因,电阻是导体对电流的阻碍作用。3电阻是导体本身的一种性质,它的大小与电压的高低,电流的大小以及开关是否闭合均无关系,所以电阻的阻值不变,即它的电阻是50。45“20”表示滑动变阻器的最大阻值是20;1A表示允许通过的最大电流是1A。6由图可知,电阻箱的示数是61000+2100+810+01=6280即电阻箱的示数是6280。20
