塑料成型工艺与模具设计教案3.ppt

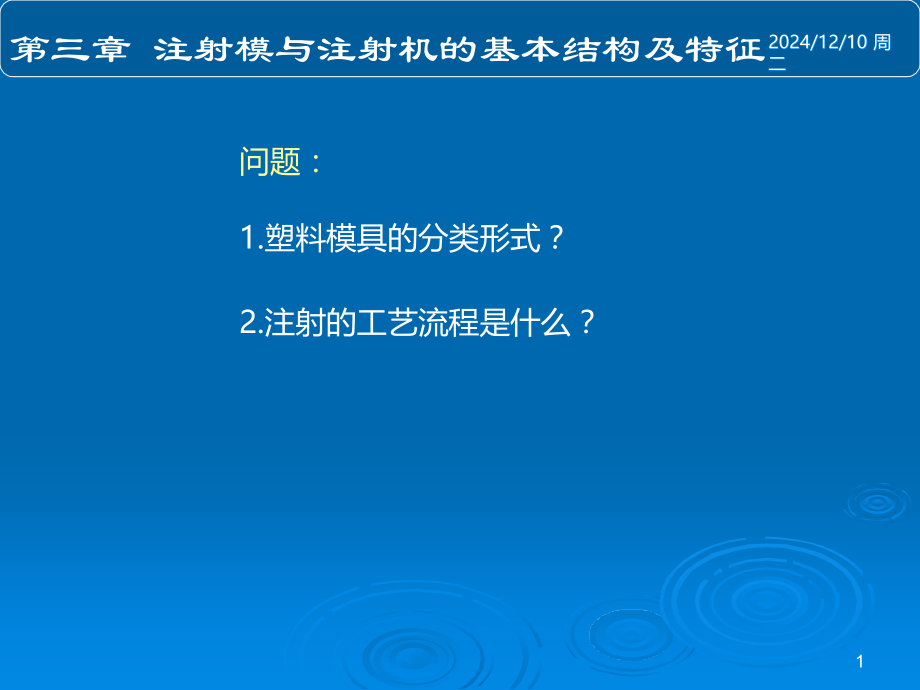

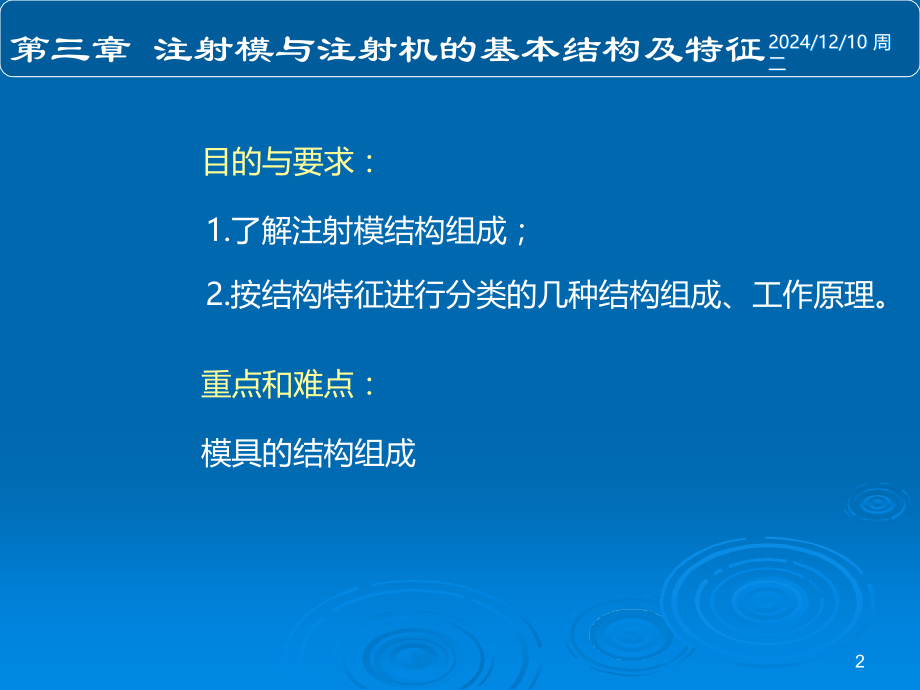

,*,*,第三章 注射模与注射机的基本结构及特征,2024/12/10 周二,问题：,1.,塑料模具的分类形式？,2.,注射的工艺流程是什么？,1,2024/12/10 周二,目的与要求：,重点和难点：,1.,了解注射模结构组成；,2.,按结构特征进行分类的几种结构组成、工作原理。,模具的结构组成,2,2024/12/10 周二,3.1,注射模的结构组成,一、注射模的结构组成,注射模,动模,定模,3,2024/12/10 周二,3.1,注射模的结构组成,一、,注射模的结构组成,根据各零件所起作用细分,型腔,浇注系统,导向机构,推出机构,冷却与加热装置,排气系统,支承与紧固零件,分型与抽芯机构,4,2024/12/10 周二,3.2,注射模的类型及典型结构,特种模具,普通模具,二板一开式结构模具,三板二开式结构模具,一模单腔,一模多腔,一模单腔,一模多腔,滑动型芯模具,（斜导柱侧抽芯）,瓣合式模具,（,HALF,哈夫模）,螺纹模具,滑动型芯与哈夫模块相结合模具,其它模具,一、注射模的类型,5,2024/12/10 周二,3.2,注射模的类型及典型结构,单分型面注射模,双分型面注射模,带活动镶件注射模,侧向分型抽芯注射模,自动卸螺纹注射模,定模推出机构注射模,热流道注射模,一、注射模的类型,6,2024/12/10 周二,3.2,注射模的类型及典型结构,1.,单分型面注射模,二、注射模的典型结构,7,2024/12/10 周二,3.2,注射模的类型及典型结构,2.,双分型面注射模,二、注射模的典型结构,也称三板式注射模，中间增加了一个可移动的流道板。,8,2024/12/10 周二,3.2,注射模的类型及典型结构,3.,带活动镶件注射模,二、注射模的典型结构,模具上设有活动的型芯、螺纹型芯或,HALF,块。,9,2024/12/10 周二,3.2,注射模的类型及典型结构,4.,侧向分型抽芯注射模,二、注射模的典型结构,成型带侧孔或侧凹的塑件,10,2024/12/10 周二,3.2,注射模的类型及典型结构,5.,自动卸螺纹注射模,二、注射模的典型结构,成型带有内螺纹或外螺纹的塑件，为了能自动卸螺纹在模具内设有能转动的螺纹型芯或螺纹型环。,动画二,动画一,11,2024/12/10 周二,3.2,注射模的类型及典型结构,6.,定模推出机构注射模,二、注射模的典型结构,由于塑件结构特殊需求在定模设推出机构。,12,2024/12/10 周二,3.2,注射模的类型及典型结构,7.,热流道注射模,二、注射模的典型结构,成型后只有塑件冷却而浇注系统不冷却，只取出塑件，浇注系统仍留在模具上。,13,2024/12/10 周二,3.2,注射模的类型及典型结构,三、注射模典型结构组成,侧面分型,模板结构,二板式,三板式,成型零件,流道、浇口,推出机构,整体式、镶拼式,单型腔、多型腔,直接浇口,侧浇口、点浇口、潜伏式浇口,热流道,推管、推杆、推板,气压推出,滑动型芯,哈夫模,活动镶件,旋转脱模,强制脱模,注射模典型结构组成分类,14,2024/12/10 周二,注射模具的基本種類,标准模具,推板模具,滑块模具,示意图,主要部件,鎖板模,SS,頂出系統,型腔,主流道,鎖板模,DS,鎖板模,SS,頂出板,型腔,主流道,鎖模板,DS,頂出系統,斜導柱,型腔,滑塊,主流道,特性,最簡單模具,兩半模,一個分型面,一個開模方向,脫模靠重力，頂出桿或頂管。,結構類似於標準模具、但由推板頂出。,結構類似於標準模具但增設了斜導柱和滑塊，以增加側向運動。,塑件,可成型不帶側凹凸的所有塑件,可成型不帶外側凹凸的杯狀塑件,可成型帶側凹凸及外螺紋的塑件,15,2024/12/10 周二,注射模具的基本種類,瓣合型腔模具,帶退螺紋裝置的模具,三板式模具,結構示意圖,主要元部件,頂出系統,模套,相拼型腔,型腔,主流道,頂出系統,導向螺紋,齒輪,型芯,型腔,頂出系統,頂出桿,型腔,主流道用分流道,特性,設計結構與標準模具相近，但這種結構帶有成型帶外側凸凹或有外螺紋的塑件的哈夫塊。,螺紋成型型芯靠機械啟動、旋轉退出。,兩個分型面，中間板由鎖鏈或推板拉桿啟動，兩級分型。,塑件,用來成型帶側凸凹或有螺紋的橢圓或寬型塑件。,成型內帶螺紋或外螺紋的塑件。,塑件與分流道自動分離。,16,2024/12/10 周二,思考与练习：,注射模结构一般由哪几部分组成？各组成部分的主要作用是什么？,17,2024/12/10 周二,18,2024/12/10 周二,19,2024/12/10 周二,20,2024/12/10 周二,两板式模具工作流程,21,2024/12/10 周二,问题：,注射模结构一般由哪几部分组成？,各组成部分的主要作用是什么？,22,2024/12/10 周二,目的与要求：,重点和难点：,1.,掌握注射机最大注射量和锁模力的校核方法。,2.,掌握模具与注射机安装部分相关尺寸和开模行程的校核。,注射机有关工艺参数的校核,23,2024/12/10 周二,3.3,注射机有关工艺参数的校核,注射机技术参数,:,注塑装置参数,、,合模部件参数,、,整机性能参数,注射机类型,螺杆式,柱塞式,24,2024/12/10 周二,3.3,注射机有关工艺参数的校核,一、最大注射量校核,注射机每次实际,的,注射量应在最大注射量的,80%,以内,注射量以容积表示,:,V0.8V,机,V,塑料,K,压,V,其中,:,V,塑件的总体积,(,塑件,+,浇注系统,),V,机,注射机的最大注射量,(cm,3,),V,塑料,成型塑件所需塑料的体积,K,压,压缩比,(,表,5-5),25,2024/12/10 周二,3.3,注射机有关工艺参数的校核,一、最大注射量校核,注射量以重量表示,:,G0.8G,机,G=p,V,其中,:,G,塑件的总重量,(,塑件,+,浇注系统,),G,机,注射机的最大注射量,(g),p,料筒温度和压力下塑料的密度,(g/cm,3,),26,2024/12/10 周二,3.3,注射机有关工艺参数的校核,二、,注射压力的校核,校验注射机的额定注射压力能否满足塑件成型时所需的压力,P,公,P,注,其中,:P,注,塑料成型时所需的注射压力,(,查表,5-6),P,公,注射机公称注射压力,P,注受浇注系统、型腔内阻力、模具温度等因素影响,P,注太大：毛边大、脱模困难、塑件表面质量差、内应力大,P,注太小：不能顺利充满型腔、无法成型,27,2024/12/10 周二,3.3,注射机有关工艺参数的校核,其中：,F,锁,注射机的额定锁模力,(N),A,分,塑件及浇注系统在分型面上的总投影面积,(mm,2,),q,型腔内塑料熔体的平均压力（表,5-7,）,(MPa),三、,锁模力的校核,锁模力指的是锁模装置对模具施加的最大加紧力,F,锁,qA,分,28,2024/12/10 周二,3.3,注射机有关工艺参数的校核,四、,装模部分有关尺寸的校核,喷嘴尺寸,定位孔尺寸,拉杆间距,模具闭合厚度,安装螺孔尺寸,29,2024/12/10 周二,3.3,注射机有关工艺参数的校核,四、,装模部分有关尺寸的校核,1.,喷嘴尺寸,浇口套球面,R,和喷嘴前端球面半径,R,0,喷嘴孔径,d,0,和浇口套小端孔径,d,正确关系为：,d=d,0,+(0.5,1)mm R=R,0,+(1,2)mm,30,2024/12/10 周二,3.3,注射机有关工艺参数的校核,四、,装模部分有关尺寸的校核,2.,定位孔尺寸,h:,小型模具取,8,10)mm,大型模具取,(10,15)mm,31,2024/12/10 周二,四、,装模部分有关尺寸的校核,3.,拉杆间距,3.3,注射机有关工艺参数的校核,模具的外形尺寸应小于注射机的拉杆间距，以保证模具能安装到注射机工作台面上。,32,2024/12/10 周二,四、,装模部分有关尺寸的校核,4.,模具闭合厚度,3.3,注射机有关工艺参数的校核,H,max,H,m,H,min,33,2024/12/10 周二,四、,装模部分有关尺寸的校核,5.,安装螺孔尺寸,3.3,注射机有关工艺参数的校核,模具重量较轻用,压板固定,模具重量较重的用,螺钉固定,34,2024/12/10 周二,五、,开模行程的校核,3.3,注射机有关工艺参数的校核,注射机最大开模行程（,S,）与模具厚度（,H,m,）无关,35,2024/12/10 周二,五、,开模行程的校核,3.3,注射机有关工艺参数的校核,单分型面模具：,S=H,1,+H,2,+(5,10)mm,双分型面模具：,S=H,1,+H,2,+a+(5,10)mm,36,2024/12/10 周二,五、,开模行程的校核,3.3,注射机有关工艺参数的校核,注射机最大开模行程（,S,）与模具厚度（,Hm,）有关,37,2024/12/10 周二,五、,开模行程的校核,3.3,注射机有关工艺参数的校核,单分型面模具：S,0,=H,m,+H,1,+H,2,+(510),双分型面模具：S,0,=H,m,+H,1,+H,2,+a+(5,10),38,2024/12/10 周二,五、,开模行程的校核,3.3,注射机有关工艺参数的校核,侧面分型抽芯机构的最大开模程（,S,）,当H,4,H,1,+H,2,时,:,S=H,4,+（510）mm,当H,4,H,1,+H,2,时,:,S=H,1,+H,2,+（510）mm,39,2024/12/10 周二,六、,顶出装置的校核,3.3,注射机有关工艺参数的校核,中心顶杆机械顶出,两侧双顶杆机械顶出,中心顶杆液压顶出与两侧双顶杆机械顶出,中心顶杆液压顶出与其它辅助油缸联合作用,顶出装置分类：,40,2024/12/10 周二,立式注射机,卧式注射机,直角式注射机,注射机的种类,:,思考与练习：,XS-ZY-500,：表示最大注射量为,500cm,3,的注射机,XS,：塑料成型机,Z,：注射机,Y,：螺杆式,S-ZY-190/90,：注射量为,190cm,3,、锁模力为,90t,SYS-30,：表示最大注射量为,30g,的立式注射机,41,
