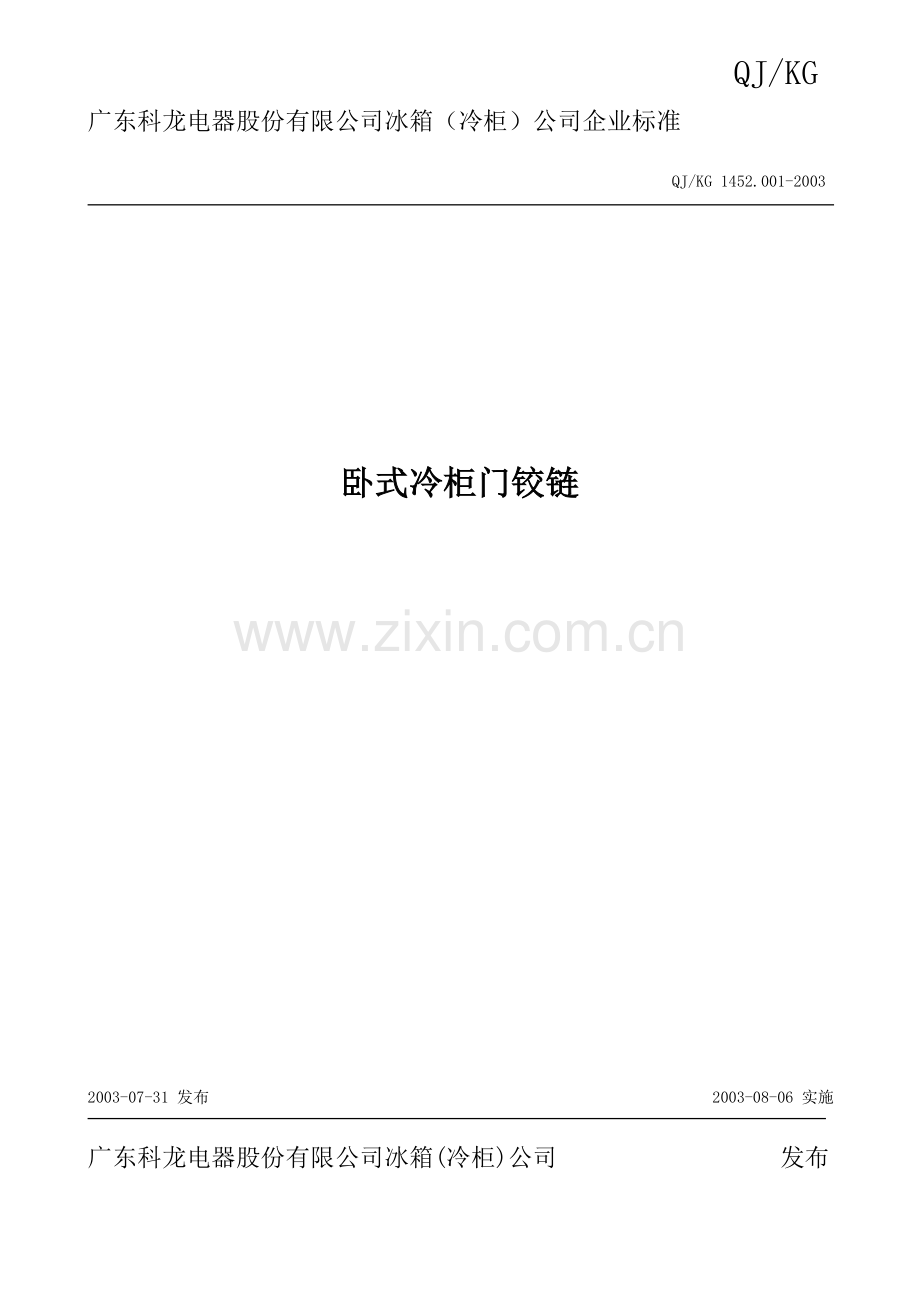

冷柜1452.001卧式冷柜门铰链(2003).doc

QJ/KG
广东科龙电器股份有限公司冰箱（冷柜）公司企业标准

QJ/KG 1452.001-2003

卧式冷柜门铰链

2003-07-31 发布 2003-08-06 实施

广东科龙电器股份有限公司冰箱(冷柜)公司 发布

QJ/KG 1452.001-2003

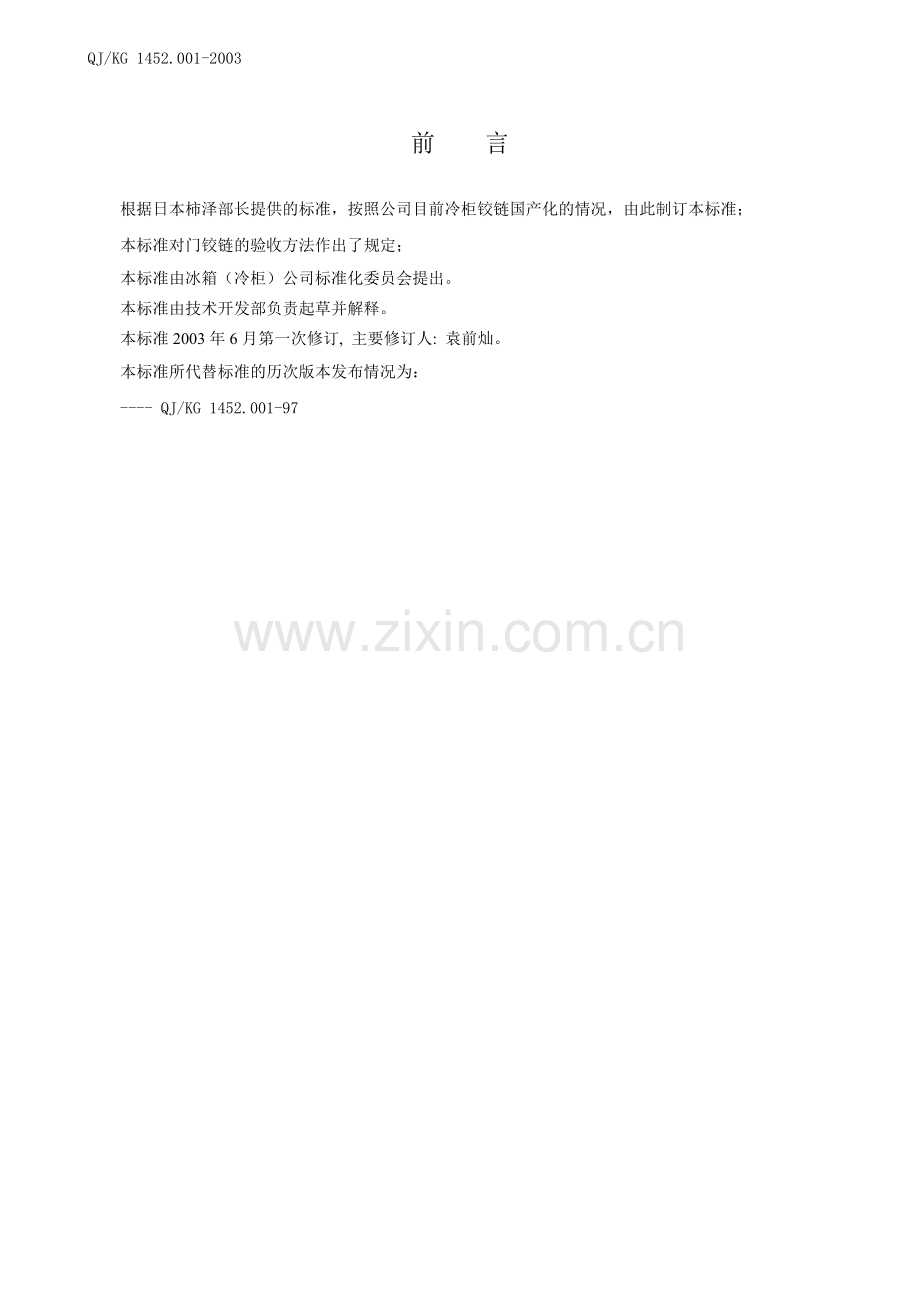

前 言

根据日本柿泽部长提供的标准，按照公司目前冷柜铰链国产化的情况，由此制订本标准；
本标准对门铰链的验收方法作出了规定；
本标准由冰箱（冷柜）公司标准化委员会提出。
本标准由技术开发部负责起草并解释。
本标准2003年6月第一次修订, 主要修订人: 袁前灿。
本标准所代替标准的历次版本发布情况为：
---- QJ/KG 1452.001-97

广东科龙电器股份有限公司冰箱(冷柜)公司企业标准

卧式冷柜门铰链

QJ/KG 1452.001-2003
代替 QJ/KG 1452.001-1997
1 范围
本标准规定了卧式冷柜门铰链材质、表面处理、外观及性能要求、检验方法等。
本标准适用于卧式冷柜产品。
2 引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款, 凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1771 锌层耐蚀性检测
GB/T 8059.3 家用制冷器具 冷冻箱
3 基材牌号及表面处理方法
3.1 主要零件基材：
铰链上座：普通碳素钢板 牌号：Q195A 、 Q235A
铰链下座：普通碳素钢板 牌号：Q195A 、 Q235A
弹 簧：弹簧钢 牌号：60Si2Mn
转 轴：优质碳素钢 牌号：45（需表面热处理，增强耐磨性）
3.2 表面处理方法：组件表面镀彩锌，其防腐性能应符合GB/T 1771标准要求。
4 主要性能指标
装上指定规格的冷柜门铰链后，应该满足以下性能要求：
4.1 启开角度范围： 0 ～ 80°
4.2 平衡角度范围：35°～ 65°
4.3 耐久试验：利用开闭门装置室温下进行
4.3.1 箱门开闭次数：10万次开闭
4.3.2 开闭角度范围：0 ～ 80°；
4.3.3 开闭周期数：4次 / 分钟；

QJ/KG 1452.001-2003

5 检测
按要求完成上述规定次数后应进行检测的项目：
5.1 门的最大开启角度；
5.2 门的停止平衡角度范围；
检查结果应符合本标准中性能指标4.1条和4.2条要求。
5.3 气密试验：
在铰链组件耐久性试验结束后，铰链组件应能确保冷柜门体相对箱体的位置正确，且冷柜门封气密性应符合GB/T 8059.3标准。
5.4 外观及装配质量
5.4.1 制件外观不允许有明显划伤、变形和镀层剥落等缺陷；
5.4.2 装配后（含装上铰链盖），各转动部位应灵活自如、无异响等不良缺陷。
6 尺寸与公差
各规格卧式冷柜门铰链尺寸与公差应符合相应零件图纸要求。

————————————
2
