监舍楼设计说明
本工程为白银监狱农业监区改造工程寺儿坪监区监舍楼，建设地点位于现白银监狱农业监区寺儿坪监区。监墙内总用地面积10800平方米，监舍楼总建筑面积3792.05平方米，其中监舍建筑面积2667.25平方米，教学用房建筑面积899.84平方米，医务用房建筑面积224.96平方米，建筑主体高度18.45米，地上5层。层高为3.6m，建筑±0.000绝对高程为1478.40。民用建筑工程设计等级为二级，设计合理使用年限为50年，属于多层综合楼，屋面防水等级二级，建筑耐火等级二级，抗震设防烈度为8度。
砌体工程
外墙为300厚加气混凝土砌块墙体，外贴50厚泡沫玻璃保温板；室外地面以上900以内外墙为300厚承重粘土多孔砖，要求做防潮层，做法为20厚1:2.5水泥砂浆内掺水泥重量5%防水剂。
内墙为200厚加气混凝土砌块墙体；卫生间内隔墙为200厚和100厚非承重烧结空心砖未经注明的均居轴线中。
门窗工程
门：本工程防火门采用木质全板防火门，外门采用注胶节能铝合金平开门，向外开启，干警区内门均为普通木质夹板门，向室内方向内平安装。监舍门采用专用电控门。
窗：窗采用注胶铝合金节能内平内倒窗，单框6+12A+6厚高强度防撞中空玻璃，均居墙中安装，外墙开启扇均加设纱窗，窗外均加设金属防护栏。
防水工程

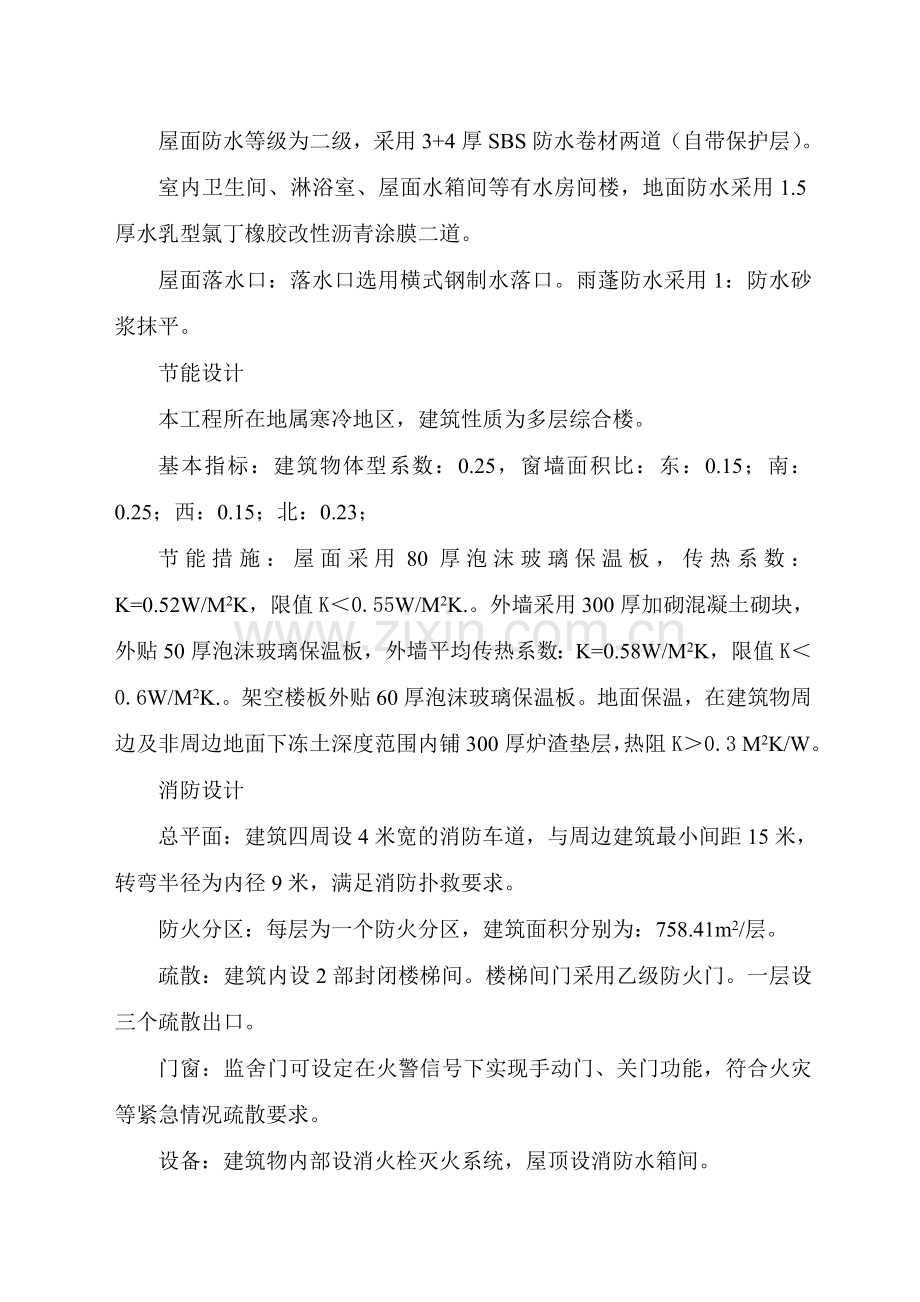

屋面防水等级为二级，采用3+4厚SBS防水卷材两道（自带保护层）。
室内卫生间、淋浴室、屋面水箱间等有水房间楼，地面防水采用1.5厚水乳型氯丁橡胶改性沥青涂膜二道。
屋面落水口：落水口选用横式钢制水落口。雨蓬防水采用1：防水砂浆抹平。
节能设计
本工程所在地属寒冷地区，建筑性质为多层综合楼。
基本指标：建筑物体型系数：0.25，窗墙面积比：东：0.15；南：0.25；西：0.15；北：0.23；
节能措施：屋面采用80厚泡沫玻璃保温板，传热系数：K=0.52W/M2K，限值K＜0.55W/M2K.。外墙采用300厚加砌混凝土砌块，外贴50厚泡沫玻璃保温板，外墙平均传热系数：K=0.58W/M2K，限值K＜0.6W/M2K.。架空楼板外贴60厚泡沫玻璃保温板。地面保温，在建筑物周边及非周边地面下冻土深度范围内铺300厚炉渣垫层，热阻K＞0.3 M2K/W。
消防设计
总平面：建筑四周设4米宽的消防车道，与周边建筑最小间距15米，转弯半径为内径9米，满足消防扑救要求。
防火分区：每层为一个防火分区，建筑面积分别为：758.41m2/层。
疏散：建筑内设2部封闭楼梯间。楼梯间门采用乙级防火门。一层设三个疏散出口。
门窗：监舍门可设定在火警信号下实现手动门、关门功能，符合火灾等紧急情况疏散要求。
设备：建筑物内部设消火栓灭火系统，屋顶设消防水箱间。
工程做法
屋面：卷材自带保护层屋面，3+4厚聚氯酯胎体SBS防水卷材两道。顶棚：纸面石膏板吊顶，用于值班室、医务用房和办公楼。铝合金条板吊顶用于卫生间。板底刷乳胶漆顶棚用于除干警值班室、医务用房、办公室、卫生间所有房间。
内墙：乳胶漆墙面除卫生间、晾衣间所有房间。釉面砖防水墙面用于卫生间、盥洗室、晾衣间。
楼面：铺地砖楼面用于干警值班室、办公室、教室医务用房。铺地砖楼面（防水）用于卫生间、盥洗室、晾衣间。水泥砂浆楼面用于监舍、走廊、楼梯间、水箱间。
地面：铺地砖地面用于门厅、一层干警值班室、医务用房。水泥砂浆地面用于一层监舍走廊、楼梯间。
外墙：采用刷涂料墙面，用于所有墙面。
踢脚：采用铺砖踢脚和水泥踢脚。
结构说明
结构选型：上部结构采用现浇钢筋混凝土框架结构，框架抗震等级为二级；基础采用钢筋混凝土柱下条形基础。
材料
混凝土：框架柱、框架梁、板及基础、楼梯、栏板混凝土强度等级均为C30，圈梁、构造柱为C20。
钢筋：HPB235级钢筋，HRB335级钢筋，HRB400级钢筋，钢筋的强度标准值应具有不小于95%的保证率。框架梁、柱、楼梯板纵向钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25，且屈服强度标准值比值不应大于1.3；且钢筋在最大拉力下的总伸长率实测值不应小于9%。埋件用钢板：Q235钢。
焊接接头：对焊接和搭接焊的材料应符合有关要求。
填充墙：卫生间墙体用烧结粘土空心砖，M5水泥砂浆砌筑。墙体采用混凝土加气砌块或烧结粘土空心砖，M5混合砂浆砌筑，填充墙砌筑施工质量控制等级均为B级。
施工注意事项
焊接接头：框架柱内纵筋采用电闸压力焊接头，梁内上部贯通钢筋采用闪光对焊接头。
设备留洞及埋件：多板内小于300的洞，钢筋均从洞边绕过，不得截断。对板内小于200的部分洞为在图中表示。当梁上漏洞直径小于70及梁高的1/10时，洞边可不设置加强筋，当大于此值时，应设洞边加强筋，双洞净距应不小于200.
砌体填充墙构造
框架柱、构造柱与砌体相接处沿墙高每隔500在灰缝内设置水平拉筋，拉筋沿墙长贯通。墙高超过4米时，墙体半高处应设置与柱连接且沿墙体贯通的钢筋混凝土水平圈梁，圈梁纵筋4ф12，箍筋ф6@200，圈梁钢筋纵筋锚入框架柱或构造柱。墙长超过5m且无垂直方向填充墙支撑时，在墙中部设置构造柱。填充墙拐角处、墙体端部、内外墙交接处、长度大于900的独立墙肢及墙长大于5m墙体中部设置构造柱。
地基处理说明
地质概况
填土层（Q4ml）：厚0.60～2.20米。黄褐色，土质不均匀，以粉土为主，含有少量建筑垃圾，稍湿。疏松。
黄土状粉土层(1)( Q4al+pl)：层面高程为1475.98～1478.06米，厚度22.80～25.40米。黄褐色，土质均匀，孔隙、虫孔较发育，含白色钙质条纹。
黄土状粉土层（2）（Q4al+pl）：埋深24.50～26.00米，层面高程为1451.27～1453.79米，厚度1.60～16.40米。黄褐色，土质较均匀，见孔隙、虫孔。无光泽，干强度低，任性低，摇振反应中等，饱和，稍密。
卵石层（Q4pl）：埋深36.60～41.20米，层面高程为1436.94～1441.59米，勘察厚度5.00～6.30米，杂色，成份以石英岩、花岗岩、变质岩等为主，磨圆度较好，呈亚圆形，级配良好，粒径以2～6厘米为主，最大12厘米，卵石颗粒呈中风化，交错排列，充植物以细砂、圆砾为主，卵石颗粒含量约占全重的70%左右，中密-密实。
场地湿陷性黄土分布深度25.0米左右。为Ⅳ级自重湿陷性土层。本场地最大冻深为0.93m。
地基处理说明
本工程采用沉管成孔土挤密桩及灰土垫层对原有地基进行处理，基础地面以下0.5m范围以内用3:7灰土进行换填，0.5m～3m范围内用素土进行换填，垫层以下15m范围内用土挤密桩进行以消除地基湿陷性为主要目的的地基处理，土挤密桩桩身直径为400mm，桩中心间距为1000mm，按等边三角形布置，桩长15m，桩孔内填料采用素土，桩心土平均压实系数D＞0.97，桩间土平均挤密系数D＞0.93。
基底标高以下灰土及垫层平面范围同桩分布范围；平均压实系数D＞0.95，灰土垫层料采用粉质粘土不得含有松软杂质。并应过筛，其颗粒不得大于15mm；石灰采用新鲜消石灰，其卡里不得大于5mm。
基础类型
本工程采用柱下条形基础，地基基础设计等级为丙级，基础底设100厚C15素混凝土垫层，垫层每边宽出基础边100.基础梁保护层厚度为50mm，框架柱的地下部分保护层厚度为35mm。
材料
基础混凝土强度等级为C30，垫层混凝土强度等级为C15.钢筋：HPB235级钢筋、HRB335级钢筋、HRB400级钢筋。地下部分的基础、地梁、框架柱混凝土环境类别均为五类环境。
防腐措施：基础所用混凝土的水泥采用普通硅酸盐水泥，水灰比不得大于0.56，最大碱含量3.0kg/m3；基坑回填土应采用无腐蚀性素土夯实，压实系数不得小于0.95。
水设计说明
水源：为市政自来水，甲方提供资料市政接管点压力为0.35MPa，满足本工程要求。
给水方式：下行上给式。
最高日用水量为100m3，最大时用水量10.4m3/h。
排水、雨水：排水采用生活废水和生活污水合流制，单立管系统，底层单独排出，日排水量为：Q=85.6m3。屋面雨水采用外排水系统。
消防：消防给水包括消火栓给水系统。
管材：给水管采用PP-R聚丙烯管，插入式热熔连接。给水管公称压力PN=1.25MPa，排水立管采用螺旋消音管。
防腐、保温：消防管经除锈后，外刷红丹防（底漆），银粉（面漆）各两道防腐。
试验及灌水试验：消防管道试压P=0.9MPa。生活给水管试压P=0.9MPa，排水管道做灌水试验。
坡度：给水、消火栓给水管安装坡度0.002～0.003.排水横直管坡度：i=0.026.排水横干管：DN=0.025，DN110=0.006.
电设计说明
电源：照明、电力电源分别由室外采用YJV-1KV电缆在进户处穿钢管埋地引入，电源电压220/380V；电缆埋地深度应不小于1.1m。
照明设计：配电干线采用铜芯线穿钢管沿墙，地板敷设。放射式供电，各层均设照明配电箱，供本层照明。
导线：分支线均采用 BV-450V-750V铜芯线穿钢管暗敷设，未注截面者均为3*2.5mm2，未注根数者均为二根，凡二～三根穿管RPE20，四～五根穿线RPE25插座回路除注明外均BV-3*4-RPE20-FC，照明灯具均设PE线。
配电箱：照明配电箱均选用定型配套箱，暗装墙内，箱底距地1.6米，狱警值班室内暗装。
电视：进线由办公楼监控室采用电缆穿管埋地引入，电缆埋地深度不小于1.1m。
电话系统：由办公楼综合布线室引来一根50对电话电缆至本楼分线箱，每层干警值班室均设语音出线座。
防雷接地：本工程屋面采用ф12镀锌圆钢做避雷带沿女儿墙敷设，宜在各引下线处距地坪上1.8m处设测试卡，利用主内二根ф18主筋作防雷引下线。
暖设计说明
热源：本工程热源位于监区内自建锅炉房集中供应，热媒温度为95/70℃低温热水，连续供热，系统定压由锅炉房解决。
热负荷：总热负荷为197.2KW，系统阻力36.4KPa，单位面积热指标为52W/m2。
系统形式：系统形式采用带跨越管的上供下回垂直单管同程式系统，每组散热器设温控阀，便于分室控温，供水干管敷设在五层顶板下，回水干管敷设于一层地沟内。供水管道穿梁敷设。
散热器：选用QFGLF600-75*75型钢铝复合散热器，工作压力P=0.8MPa,散热器采用明装。
管材：采暖管道均采用热镀锌钢管，管径小于等于DN100的管道均应保温，保温材料采用岩棉管壳，管径小于等于DN32的管道采用的保温厚度为40mm，管径大于DN32为50mm。
系统冲洗与调试：管道安装完毕后，应进行水压试验，试验压力为0.8MPa。试验合格后，应对系统反复注、排水冲洗，直至排出水中无杂质及水色不混浊为合格，经试压和冲洗合格后，系统应进行试运行和调试。
通风设计
卫生间均设机械排风系统，排风量按10次/小时换气次数计算，采用天花板型管道式换气扇，由ф100金属软管引至土建变压式通风道经屋顶集中排放，自然补风。
