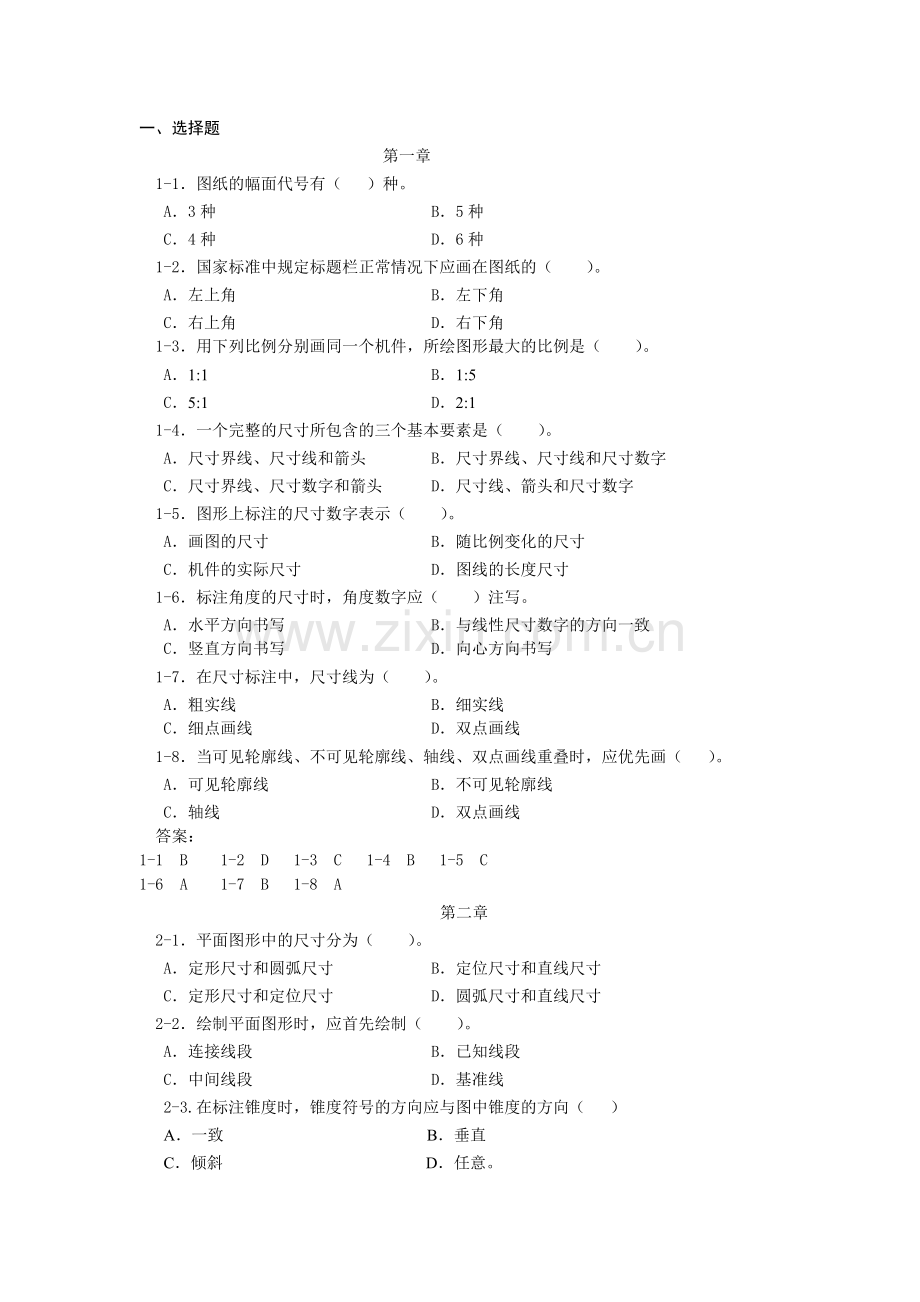

一、选择题
第一章
1-1．图纸的幅面代号有（ ）种。
A．3种 B．5种
C．4种 D．6种
1-2．国家标准中规定标题栏正常情况下应画在图纸的（ ）。
A．左上角 B．左下角
C．右上角 D．右下角
1-3．用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。
A．1:1 B．1:5
C．5:1 D．2:1
1-4．一个完整的尺寸所包含的三个基本要素是（ ）。
A．尺寸界线、尺寸线和箭头 B．尺寸界线、尺寸线和尺寸数字
C．尺寸界线、尺寸数字和箭头 D．尺寸线、箭头和尺寸数字
1-5．图形上标注的尺寸数字表示（ ）。
A．画图的尺寸 B．随比例变化的尺寸
C．机件的实际尺寸 D．图线的长度尺寸
1-6．标注角度的尺寸时，角度数字应（ ）注写。
A．水平方向书写 B．与线性尺寸数字的方向一致
C．竖直方向书写 D．向心方向书写
1-7．在尺寸标注中，尺寸线为（ ）。
A．粗实线 B．细实线
C．细点画线 D．双点画线
1-8．当可见轮廓线、不可见轮廓线、轴线、双点画线重叠时，应优先画（ ）。
A．可见轮廓线 B．不可见轮廓线
C．轴线 D．双点画线
答案：
1-1 B 1-2 D 1-3 C 1-4 B 1-5 C
1-6 A 1-7 B 1-8 A
第二章
2-1．平面图形中的尺寸分为（ ）。
A．定形尺寸和圆弧尺寸 B．定位尺寸和直线尺寸
C．定形尺寸和定位尺寸 D．圆弧尺寸和直线尺寸
2-2．绘制平面图形时，应首先绘制（ ）。
A．连接线段 B．已知线段
C．中间线段 D．基准线
2-3.在标注锥度时，锥度符号的方向应与图中锥度的方向（ ）
A．一致 B．垂直
C．倾斜 D．任意。

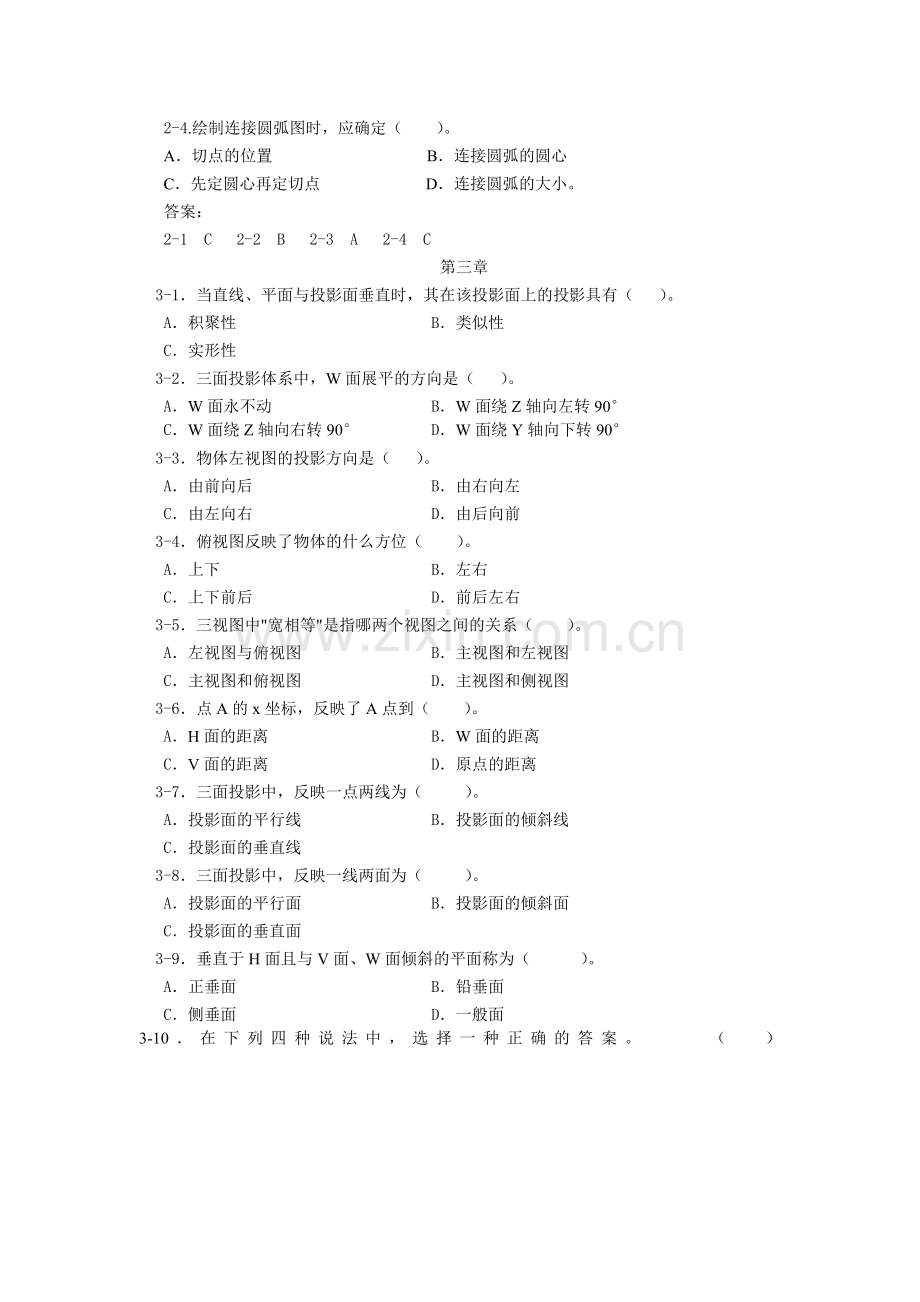

2-4.绘制连接圆弧图时，应确定（ ）。
A．切点的位置 B．连接圆弧的圆心
C．先定圆心再定切点 D．连接圆弧的大小。
答案：
2-1 C 2-2 B 2-3 A 2-4 C
第三章
3-1．当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）。
A．积聚性 B．类似性
C．实形性
3-2．三面投影体系中，W面展平的方向是（ ）。
A．W面永不动 B．W面绕Z轴向左转90°
C．W面绕Z轴向右转90° D．W面绕Y轴向下转90°
3-3．物体左视图的投影方向是（ ）。
A．由前向后 B．由右向左
C．由左向右 D．由后向前
3-4．俯视图反映了物体的什么方位（ ）。
A．上下 B．左右
C．上下前后 D．前后左右
3-5．三视图中"宽相等"是指哪两个视图之间的关系（ ）。
A．左视图与俯视图 B．主视图和左视图
C．主视图和俯视图 D．主视图和侧视图
3-6．点A的x坐标，反映了A点到（ ）。
A．H面的距离 B．W面的距离
C．V面的距离 D．原点的距离
3-7．三面投影中，反映一点两线为（ ）。
A．投影面的平行线 B．投影面的倾斜线
C．投影面的垂直线
3-8．三面投影中，反映一线两面为（ ）。
A．投影面的平行面 B．投影面的倾斜面
C．投影面的垂直面
3-9．垂直于H面且与V面、W面倾斜的平面称为（　　　）。
A．正垂面 B．铅垂面
C．侧垂面 D．一般面
3-10．在下列四种说法中，选择一种正确的答案。 （ ）
A．AB是侧平线，BC是正平线，CD是一般位置直线
B．AB是侧平线，BC是正平线，CD是正平线
C．AB是正垂线，BC是铅垂线，CD是一般位置直线
D．AB是正垂线，BC是铅垂线，CD是正平线
3-11．在下列四种说法中，选择一种正确的答案。　（ ）

A．A上B下，C右D左 B．A左B上，C右D前
C．A后B前，C上D下 D．A左B上，C上D下
3-12．在下列四种说法中，选择一种正确的答案。 （ ）

A．AB是水平线，BC是一般位置直线，CD是正平线
B．AB是正垂线，BC是正平线，CD是侧垂线
C．AB是侧平线，BC是一般位置直线，CD是水平线
D．AB是正平线，BC是侧平线，CD
答案：
3-1．A 3-2．C 3-3．C 3-4．D 3-5．A
3-6．B 3-7．C 3-8．C 3-9．B 3-10．D
3-11．B 3-12．B
第四章
4-1.正等测轴间角为（ ）。
A．∠xoy＝∠yoz＝∠xoz＝ 120° B．∠xoz＝90° ∠xoy＝∠yoz＝135°
4-2．斜二测轴间角为（ ）。
A．∠xoy＝∠yoz＝∠xoz＝ 120° B．∠xoz＝90° ∠xoy＝∠yoz＝135°
答案：
4-1．A 4-2．B
